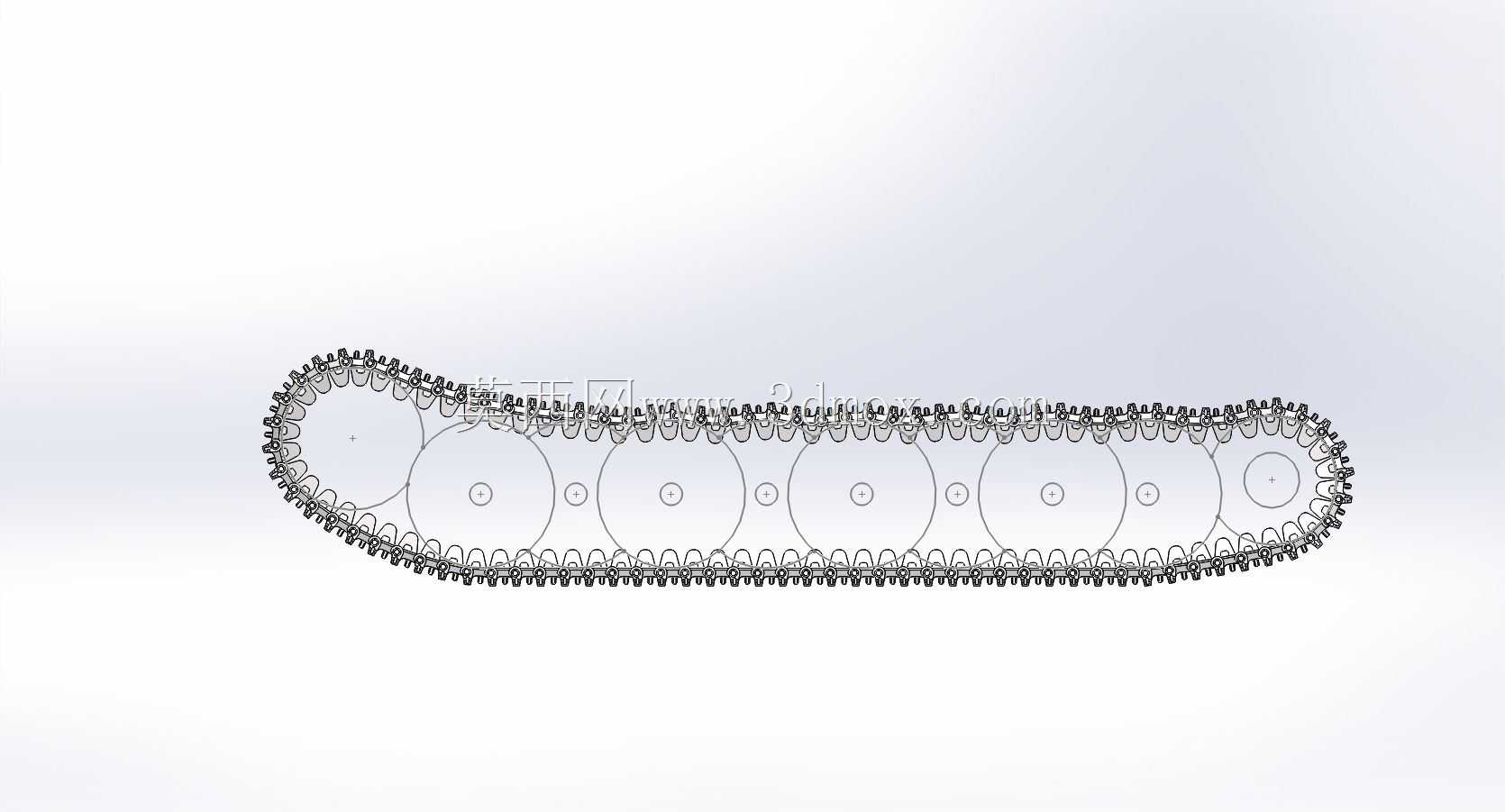

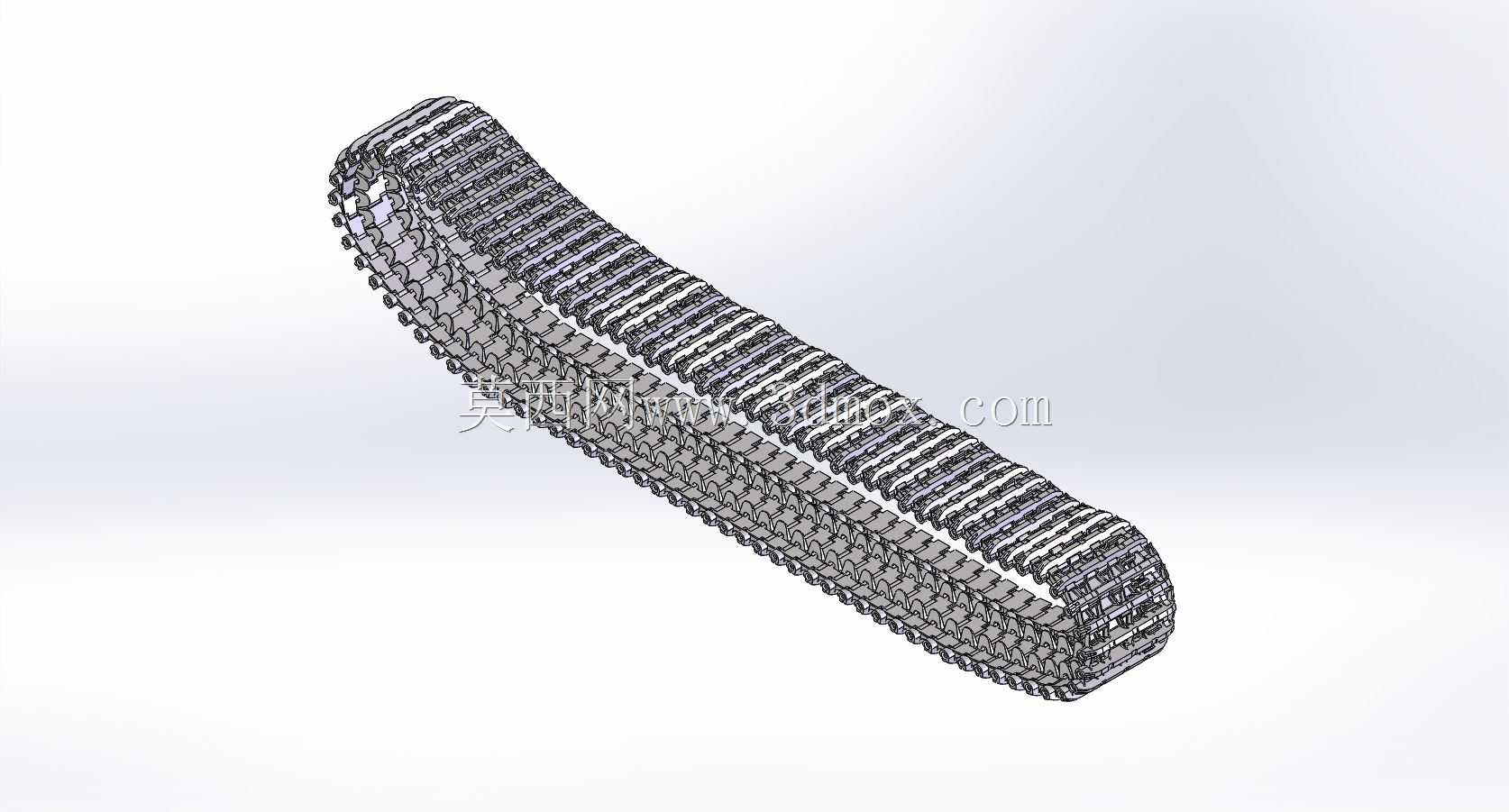

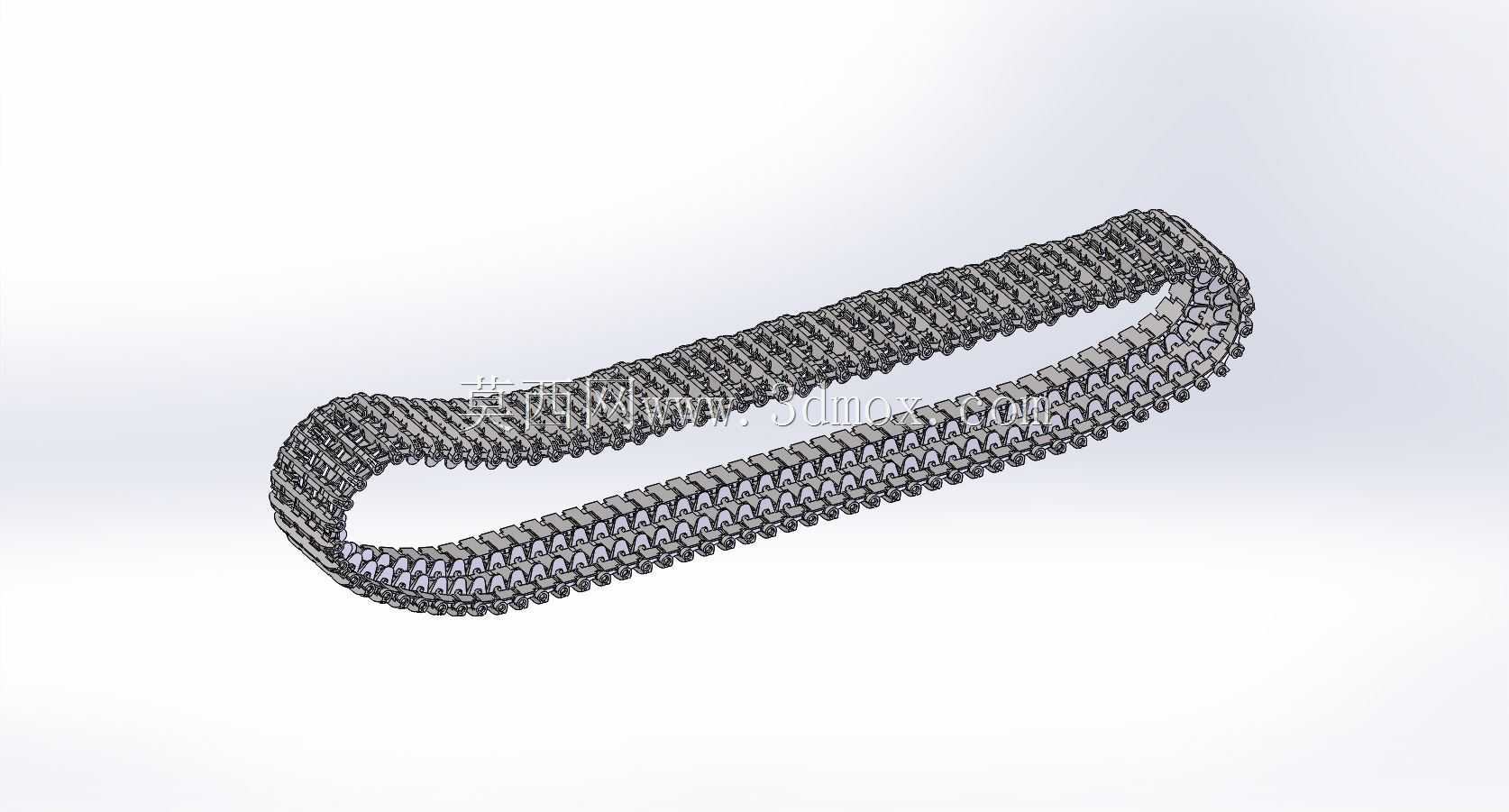

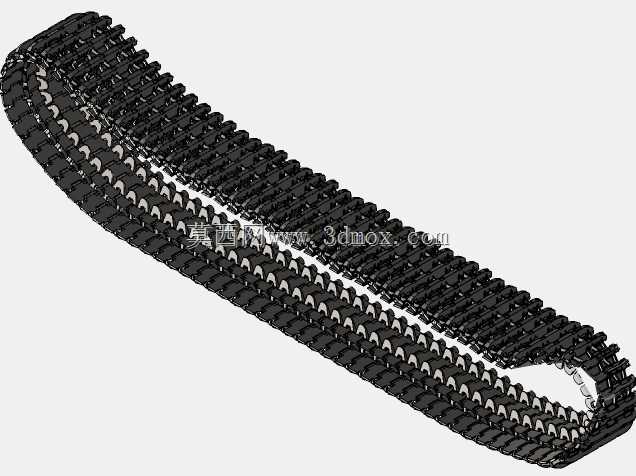

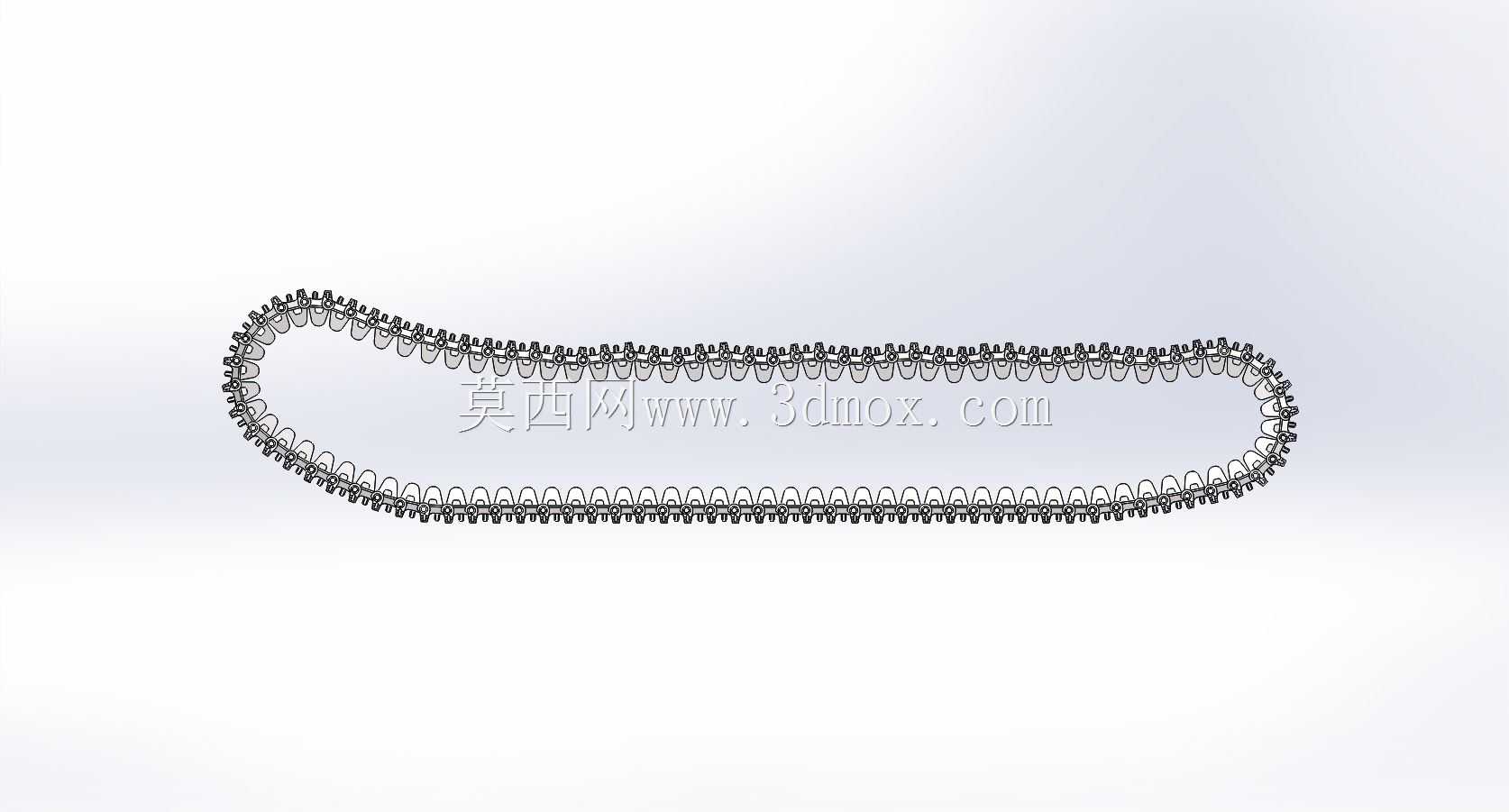

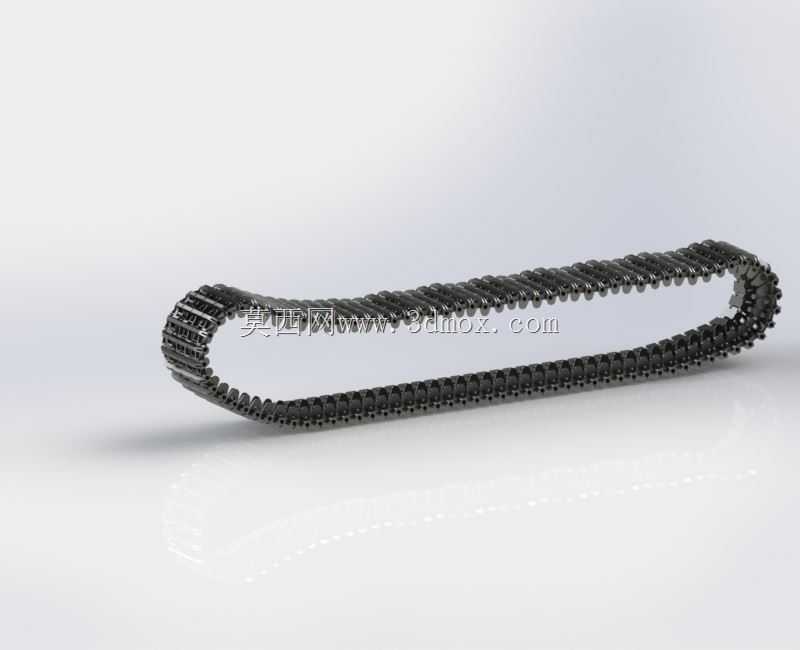

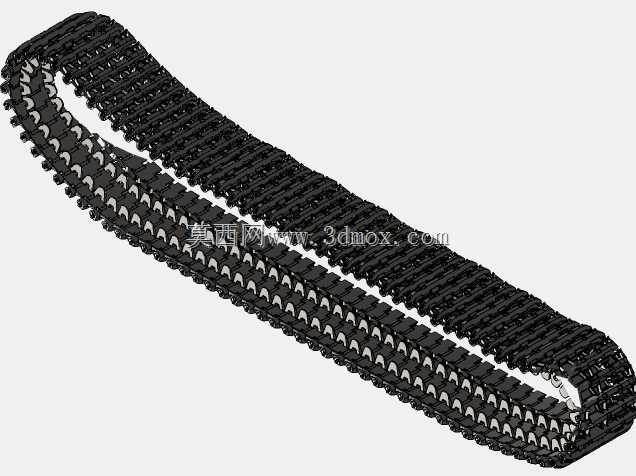

虎式重型坦克右侧履带行走机构结构

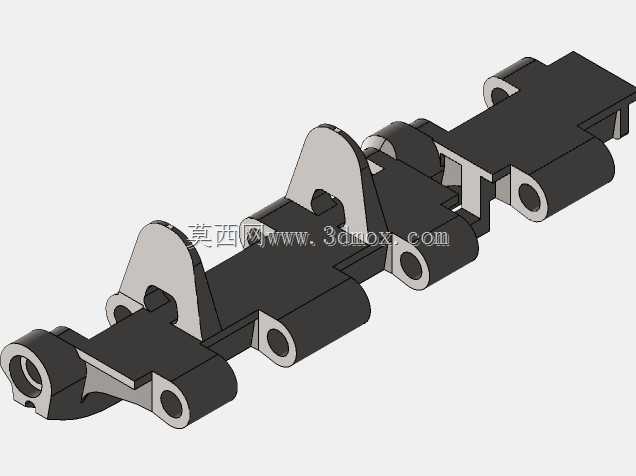

该结构为重型履带式装甲装备配套的右侧行走履带总成，主要应用于大吨位履带式作战车辆、重型工程履带设备的行走系统中，作为整车行走机构的核心承载与传动部件，承担着将驱动轮输出扭矩转化为整车行进动力、分散整车对地压强、适配复杂非铺装路面通行的核心作用，在泥泞、壕沟、起伏碎石等越野场景下，能够为整车提供可靠的抓附力与通行稳定性，避免轮式结构在松软地面出现打滑、陷滞的问题。从功能特性来看，该履带总成采用多节履带板铰接串联的闭合环带结构，每节履带板通过铰接销实现相邻单元的灵活转动，可顺畅适配驱动轮、导向轮、负重轮的啮合曲面，在完成回转传动的同时，保证履带与各轮系的贴合度，降低行进过程中的冲击与磨损；履带板外侧设置有凸起的防滑筋结构，能够在湿滑、松软路面嵌入地表提升抓地力，内侧设置有与轮系匹配的啮合齿与导向限位结构，可避免履带在高速行进、转向过程中出现脱轨、跳齿的故障，整体结构可承受大吨位整车的垂直载荷与行进过程中的纵向、横向冲击载荷，满足重型装备的高强度使用需求。在设计思路上，该履带结构优先保障重载可靠性与复杂地形适配性，每节履带板采用等强度结构设计，在保证铰接转动灵活性的前提下，对受力集中的铰接孔位、啮合接触位置做了加厚强化处理，相邻履带板的铰接间隙经过精准匹配，既能够保证环带弯曲回转时的顺畅度，避免卡滞问题，又能控制间隙量防止泥沙进入铰接部位造成异常磨损；整体闭合环带的周长、节距参数严格匹配对应车型的行走轮系布局，安装时可通过导向轮的张紧机构调整履带张紧度，适配不同工况下的松紧需求，安装边界完全匹配对应车型的侧传动舱、负重轮组、诱导轮组的安装位置，无需额外改动即可完成装配替换。在实际使用场景中，这类履带结构不仅可应用于重型装甲作战车辆，也可经过参数适配后应用于大吨位履带式挖掘机、履带式起重机、重型履带式推土机等工程机械设备，通过多节铰接的柔性环带结构，将整车重量均匀分散到与地面接触的各块履带板上，大幅降低整车对地比压，让重型设备能够在松软、崎岖的作业场地顺利通行，同时金属材质的履带板具备极强的耐磨、抗冲击性能，可适应碎石、金属碎屑、尖锐障碍物等恶劣作业环境，相比橡胶履带拥有更长的使用寿命与更高的承载上限，能够满足重载作业的长期使用需求。
