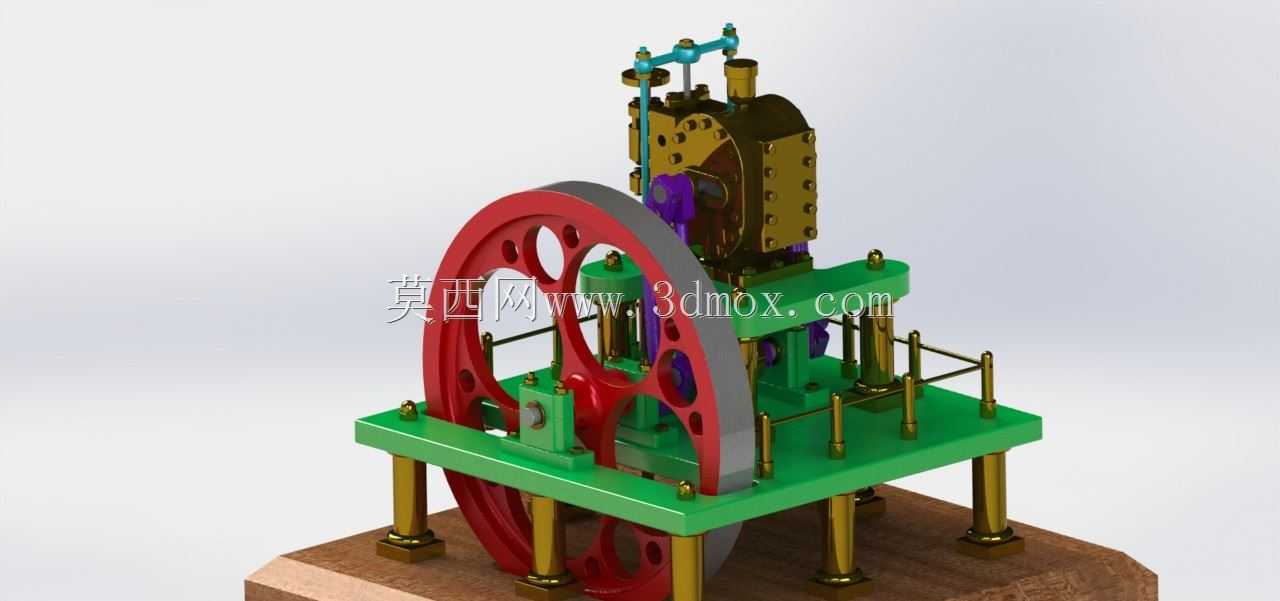

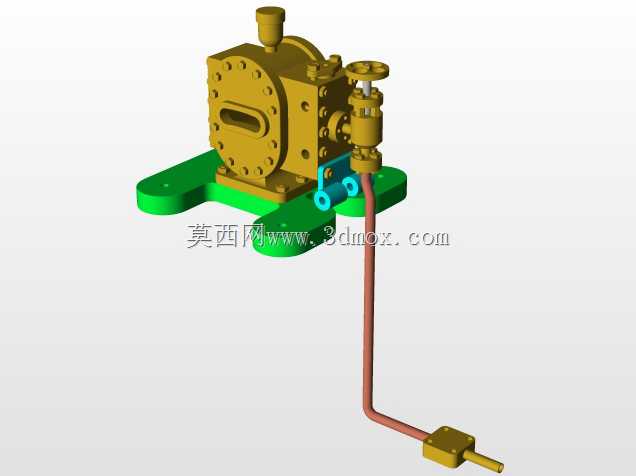

辛普森希普顿复合式蒸汽动力装置

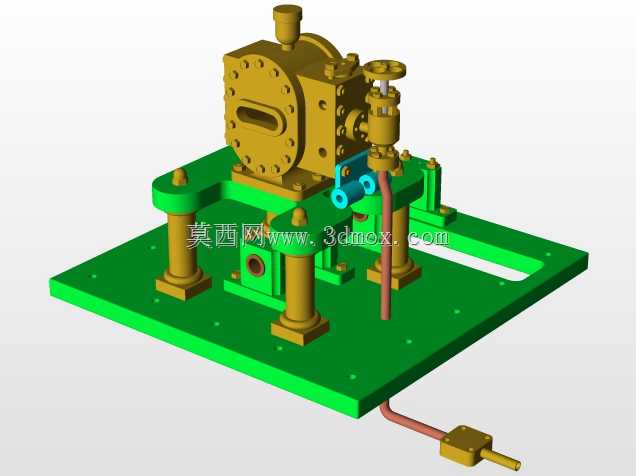

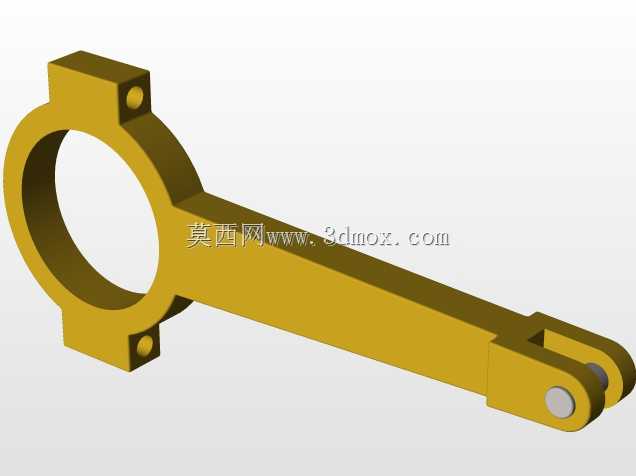

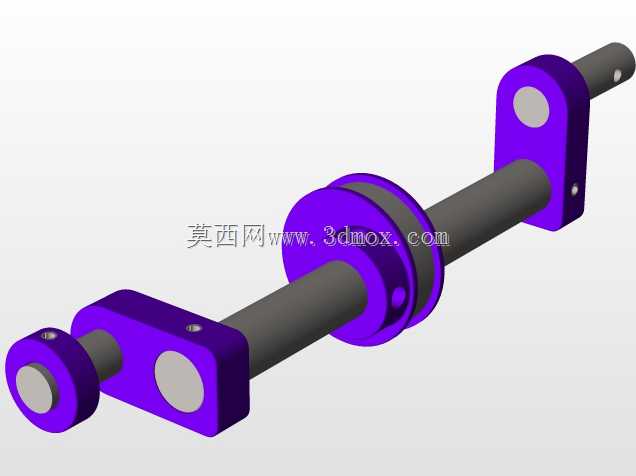

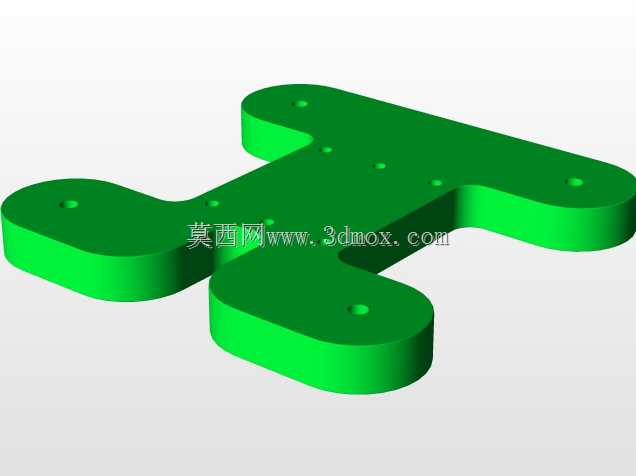

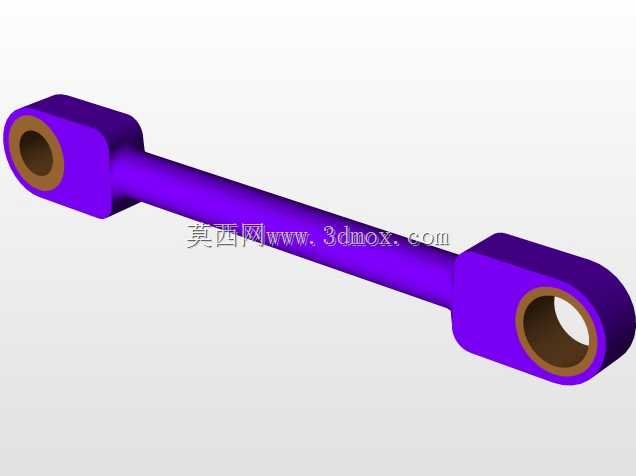

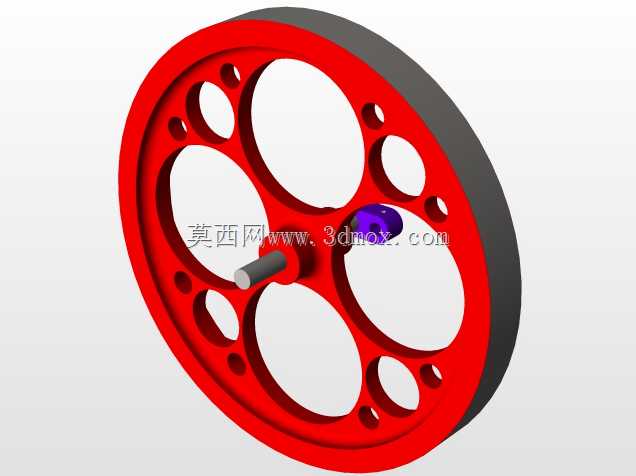

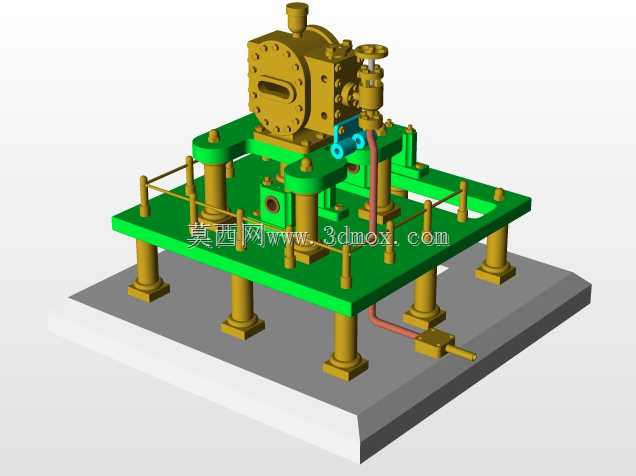

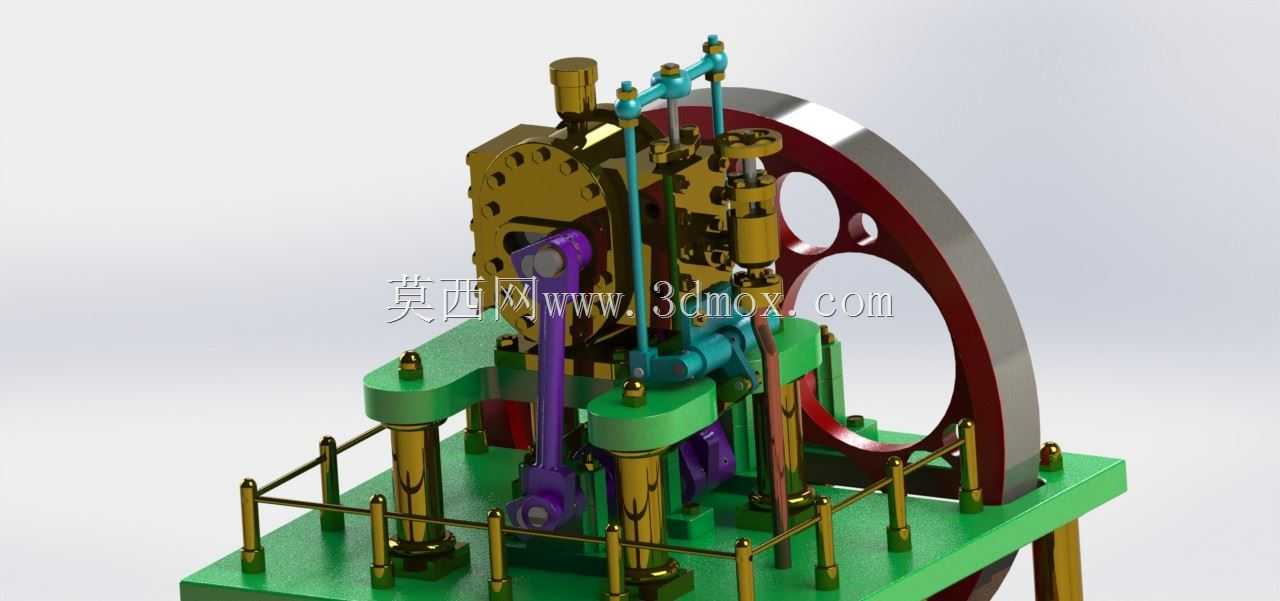

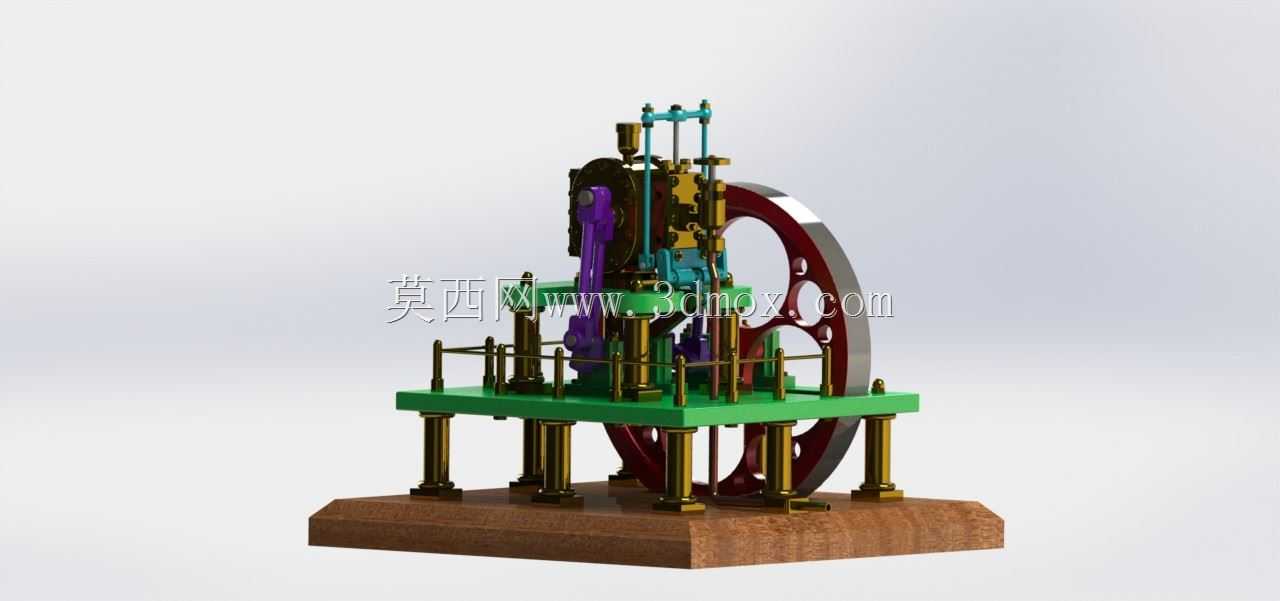

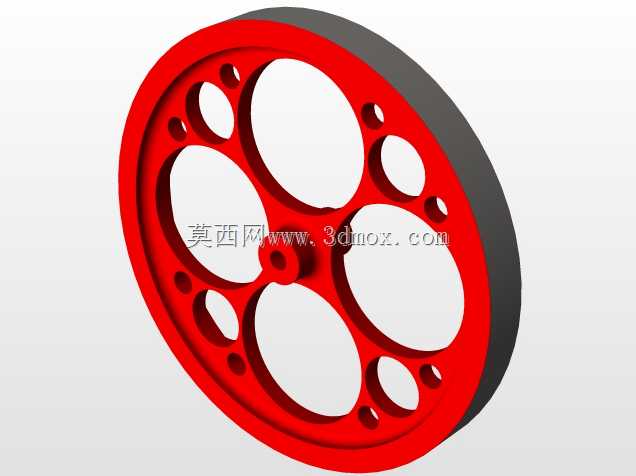

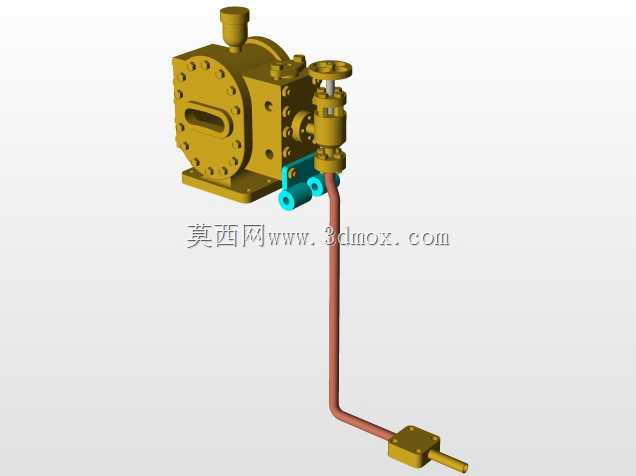

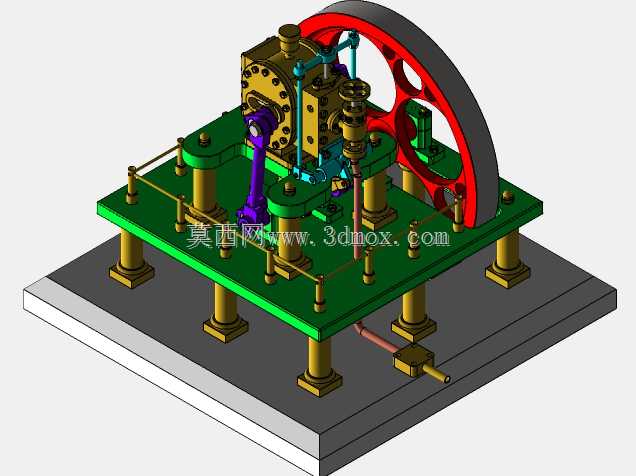

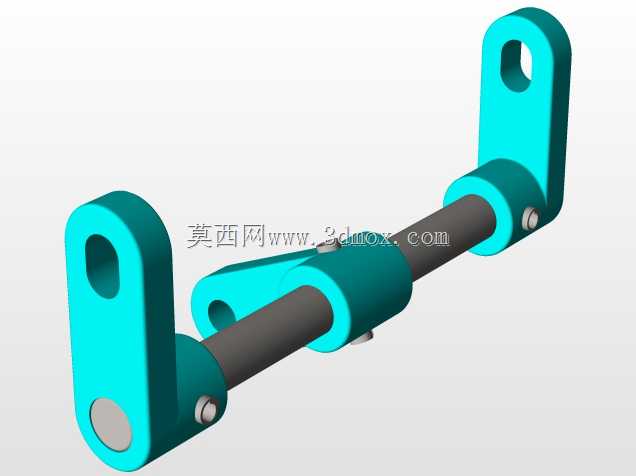

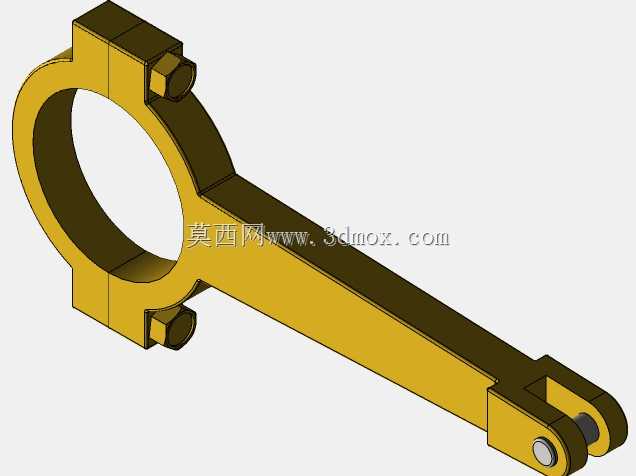

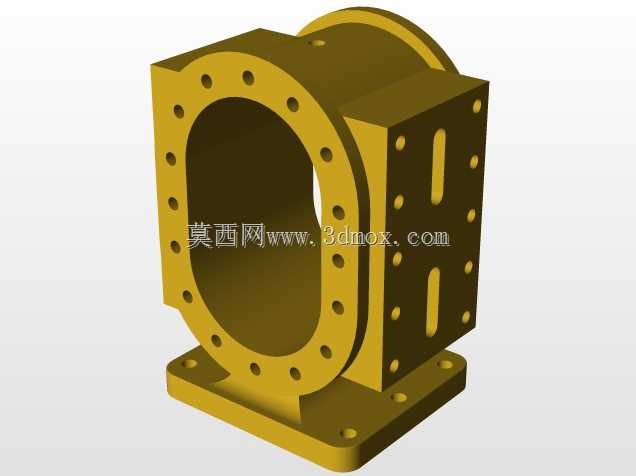

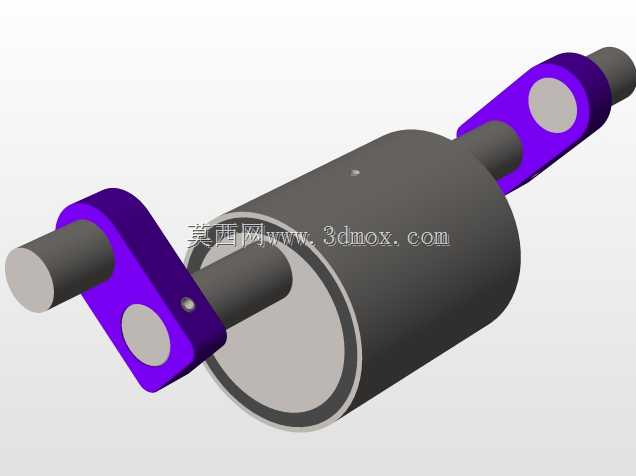

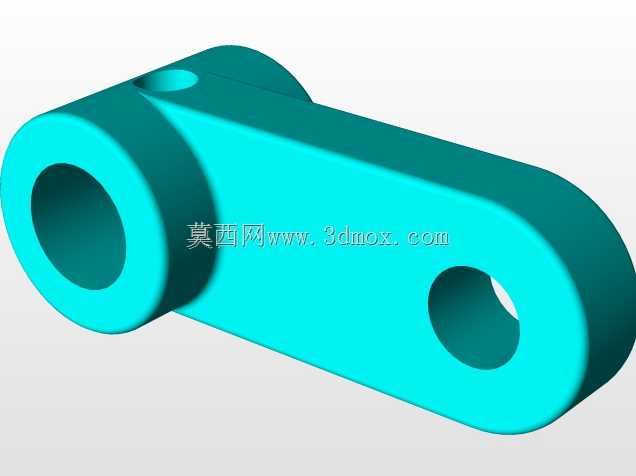

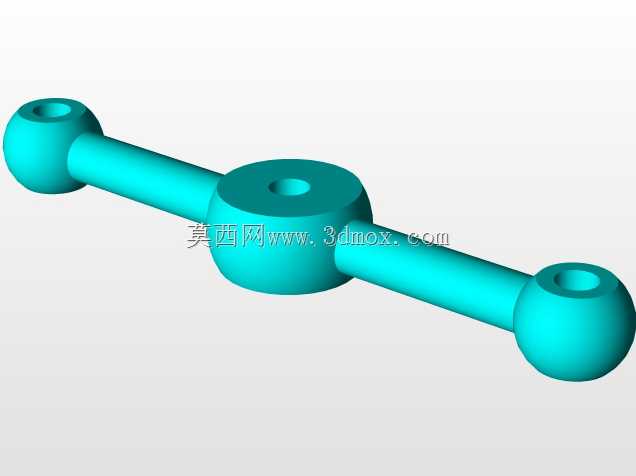

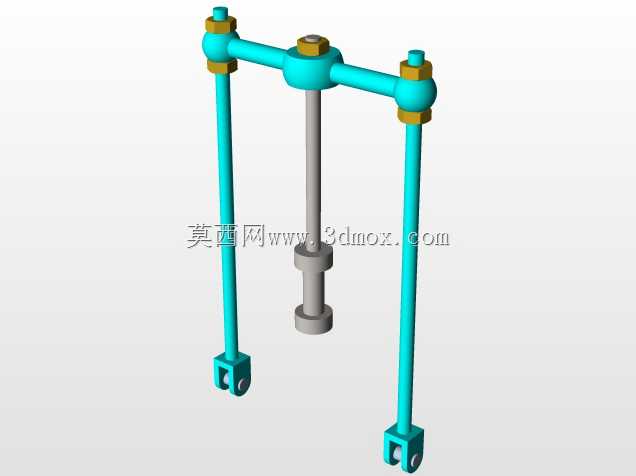

这款蒸汽动力装置主要应用于早期工业动力输出场景、热能动力教学演示场景以及复古动力装置复刻研发领域，可作为小型固定作业设备的动力源，为低转速大扭矩需求的作业机具提供稳定动力输出，也可用于热能转换机械的原理展示，帮助从业者直观理解蒸汽动力的能量转换与传动逻辑。装置核心功能是将蒸汽的热能通过配气机构、活塞组件转换为曲轴旋转的机械能，采用辛普森与希普顿复合式结构设计，通过多组立式活塞的协同做功，降低单活塞做功的动力脉动，提升动力输出的平顺性，同时搭配大直径惯性飞轮，储存做功冲程的多余能量，带动活塞完成进气、压缩、排气的辅助冲程，保障装置连续稳定运转。设计过程中优先考虑动力传递的同轴度与结构稳定性，底座采用双层支撑平台结构，下层平台预留安装固定孔位，可直接通过螺栓固定在混凝土基座或钢制安装架上，上层平台用于布置气缸、配气管路与传动组件，平台间通过多根立式支撑柱连接，支撑柱采用等距排布方式，分散动力运转时产生的振动载荷，避免结构共振。配气机构采用顶置式气门设计，通过联动的摇杆与曲轴端的凸轮结构配合，精准控制每个气缸的进排气时序，蒸汽管路采用外置式排布，既方便管路的密封维护，也能减少管路弯折带来的蒸汽压损。传动侧的曲柄连杆机构采用对称式布局，将活塞的直线往复运动平稳转换为曲轴的旋转运动，曲轴输出端直接与飞轮连接，飞轮边缘做加厚处理提升转动惯量，同时飞轮端面预留皮带轮安装位，可通过皮带连接外接作业设备实现动力输出。装置整体安装边界紧凑，底座长宽尺寸适配小型工业设备的安装空间要求，整机高度控制在立式动力装置的常规尺寸区间，气缸组件与飞轮的排布预留了足够的操作维护空间，日常检修时可直接对配气组件、活塞密封件进行拆装，无需整体拆解底座结构。各运动部件的连接位置均预留润滑注油点位，可在运转过程中定期加注润滑脂，降低运动副的磨损，延长装置的使用寿命。
