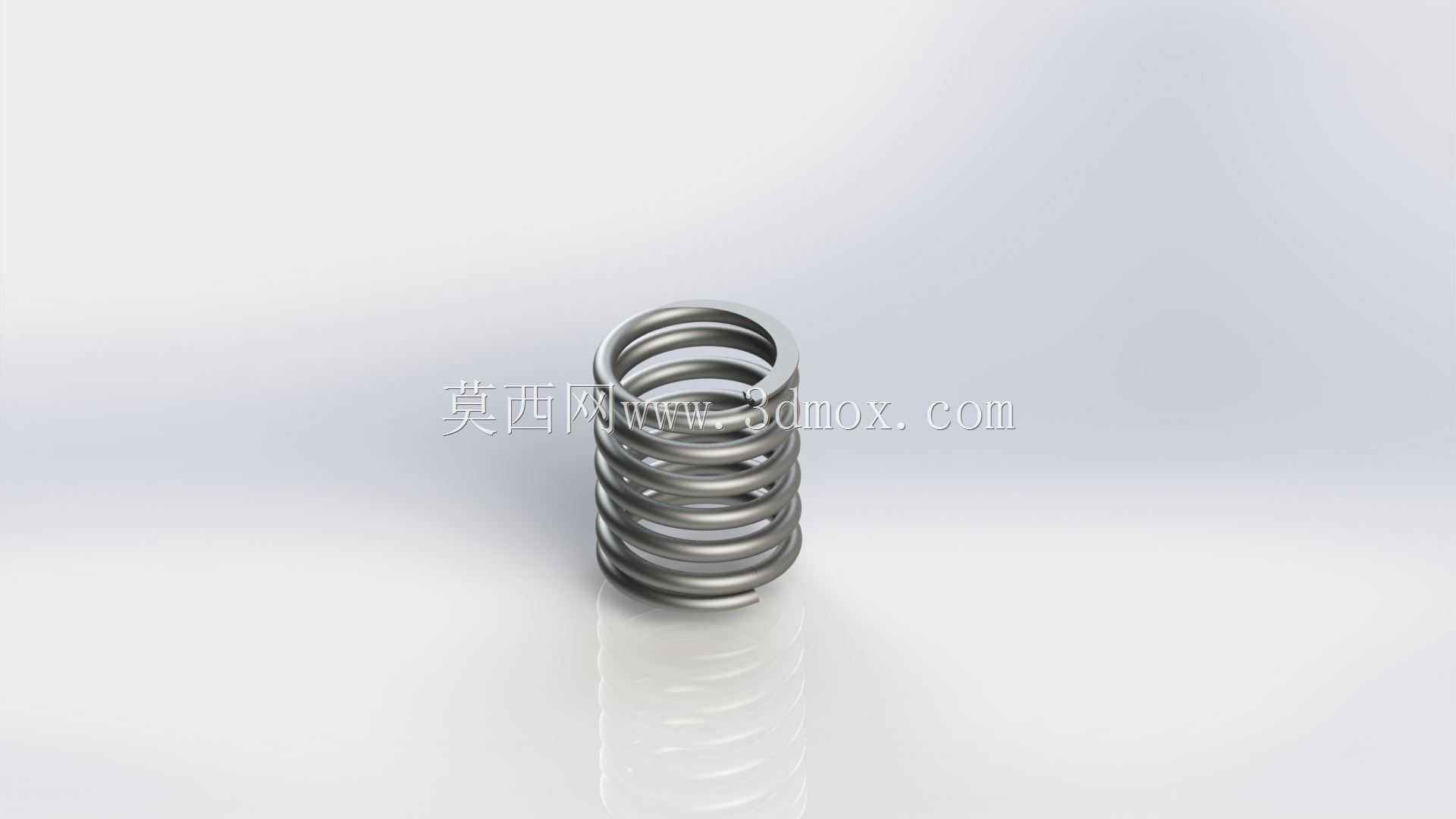

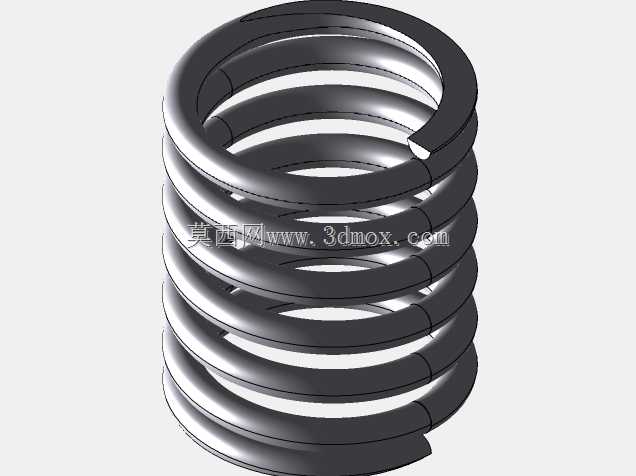

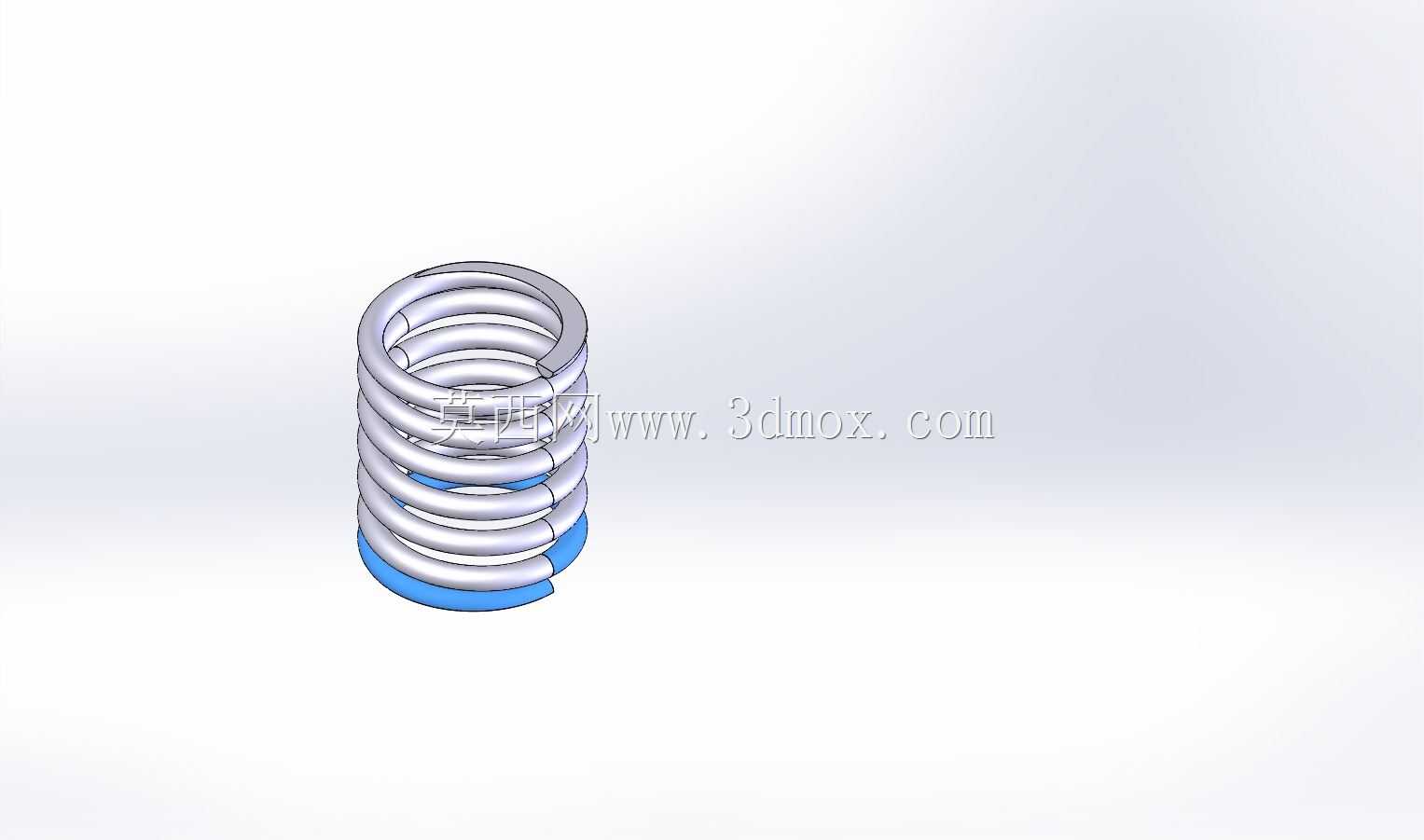

等节距圆柱压缩活动弹簧结构设计

　　这类圆柱压缩弹簧是机械结构里最常用的弹性储能元件之一，日常能在各类需要缓冲、复位、储能、测力的结构里见到它的身影，小到日常的按压式文具、家电按键结构，大到工业设备的缓冲机构、阀门的复位结构、工装夹具的压紧组件，甚至重型工程机械的悬架缓冲模块，都能找到同结构弹簧的应用。做这类弹簧的三维建模时，首先要明确实际工况的安装边界，不能只画个螺旋线扫掠就完事，得先捋清楚实际使用时的几个关键尺寸：首先是弹簧的自由高度，这个尺寸决定了弹簧未受载时的轴向占用空间，设计时要预留足够的安装间隙，避免装配时弹簧和周边结构发生干涉；然后是弹簧的中径，这个参数直接关联弹簧的刚度，中径越大相同线径下刚度越低，同时中径也要匹配安装时的导向轴或者导向孔尺寸，

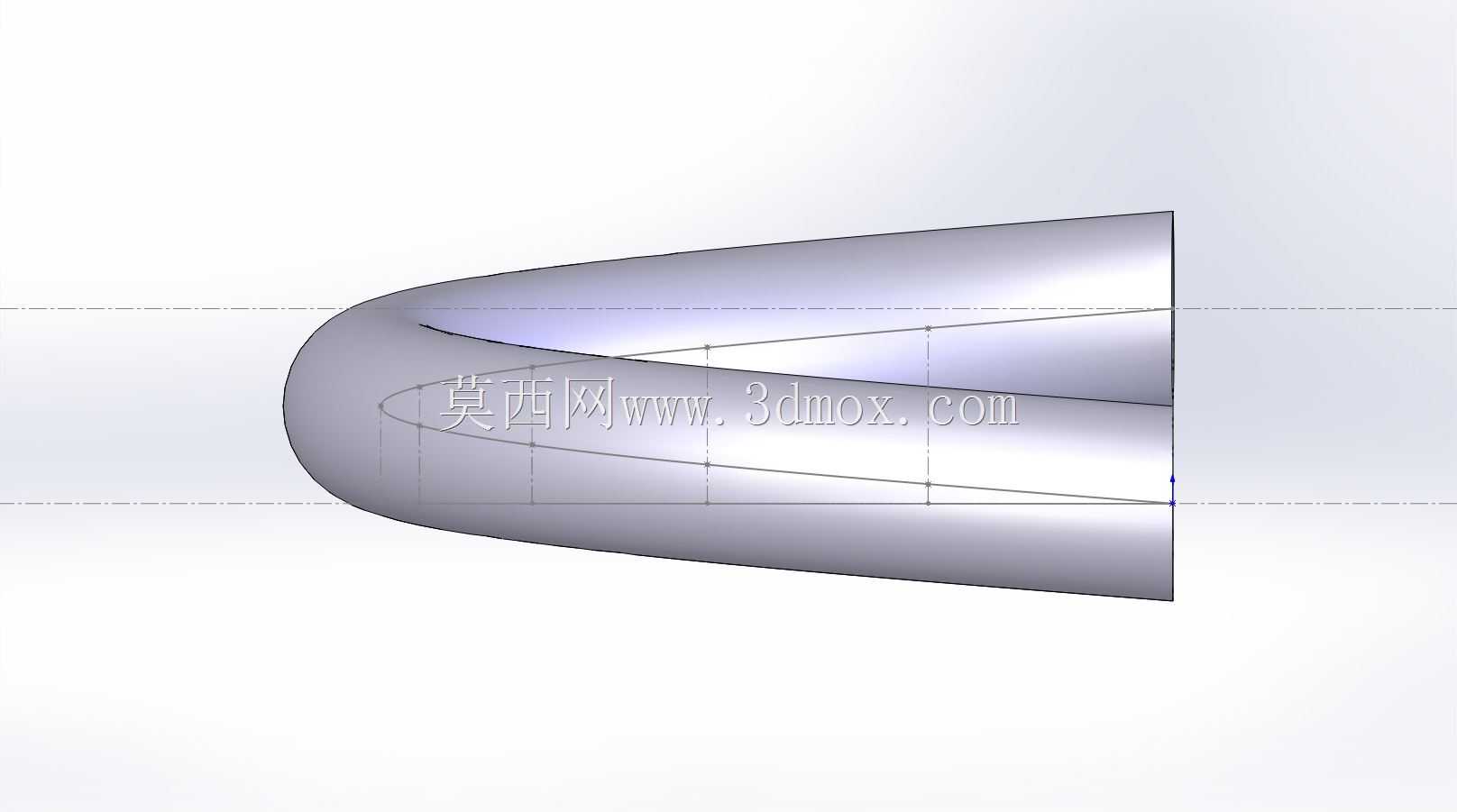

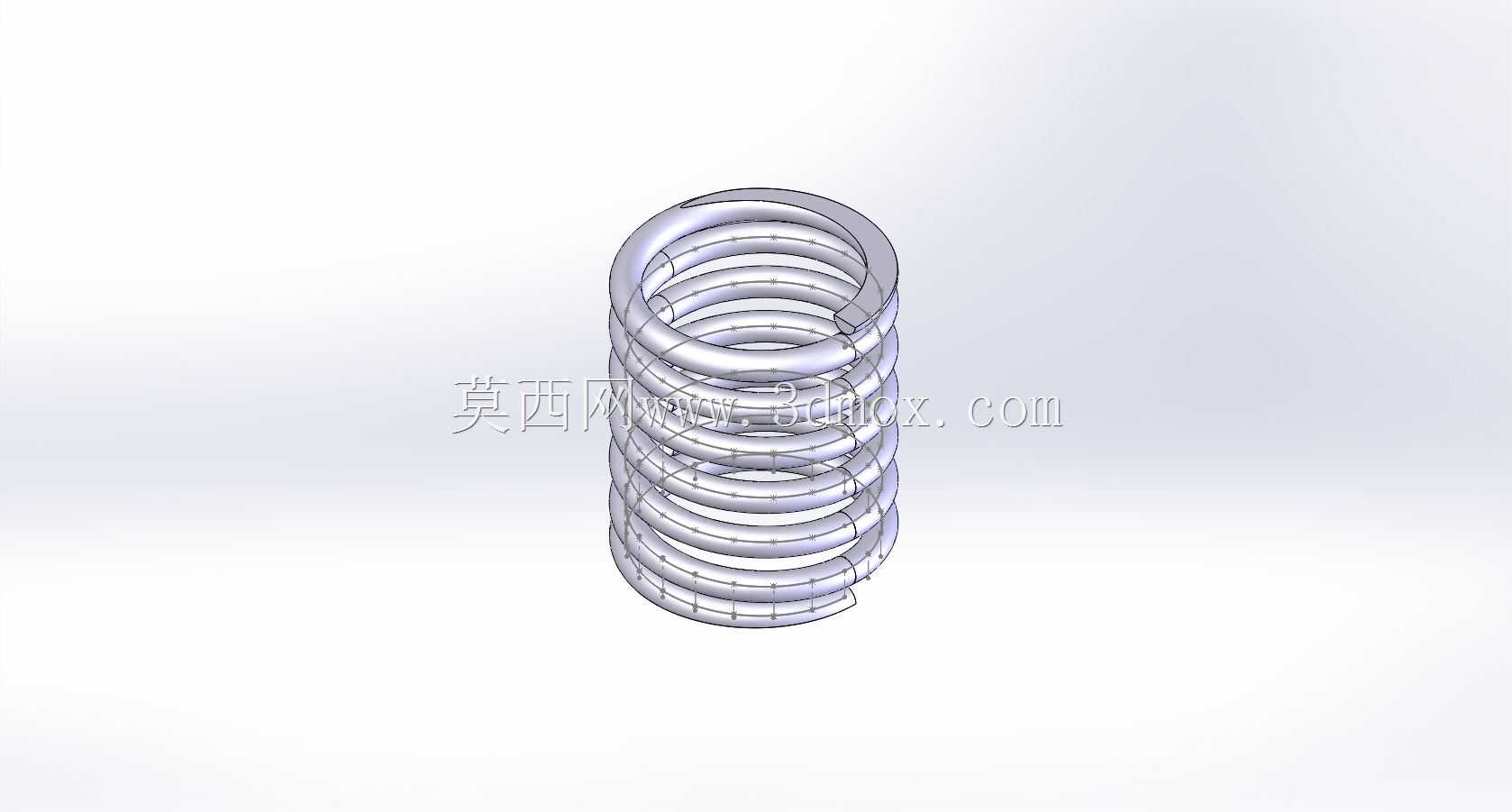

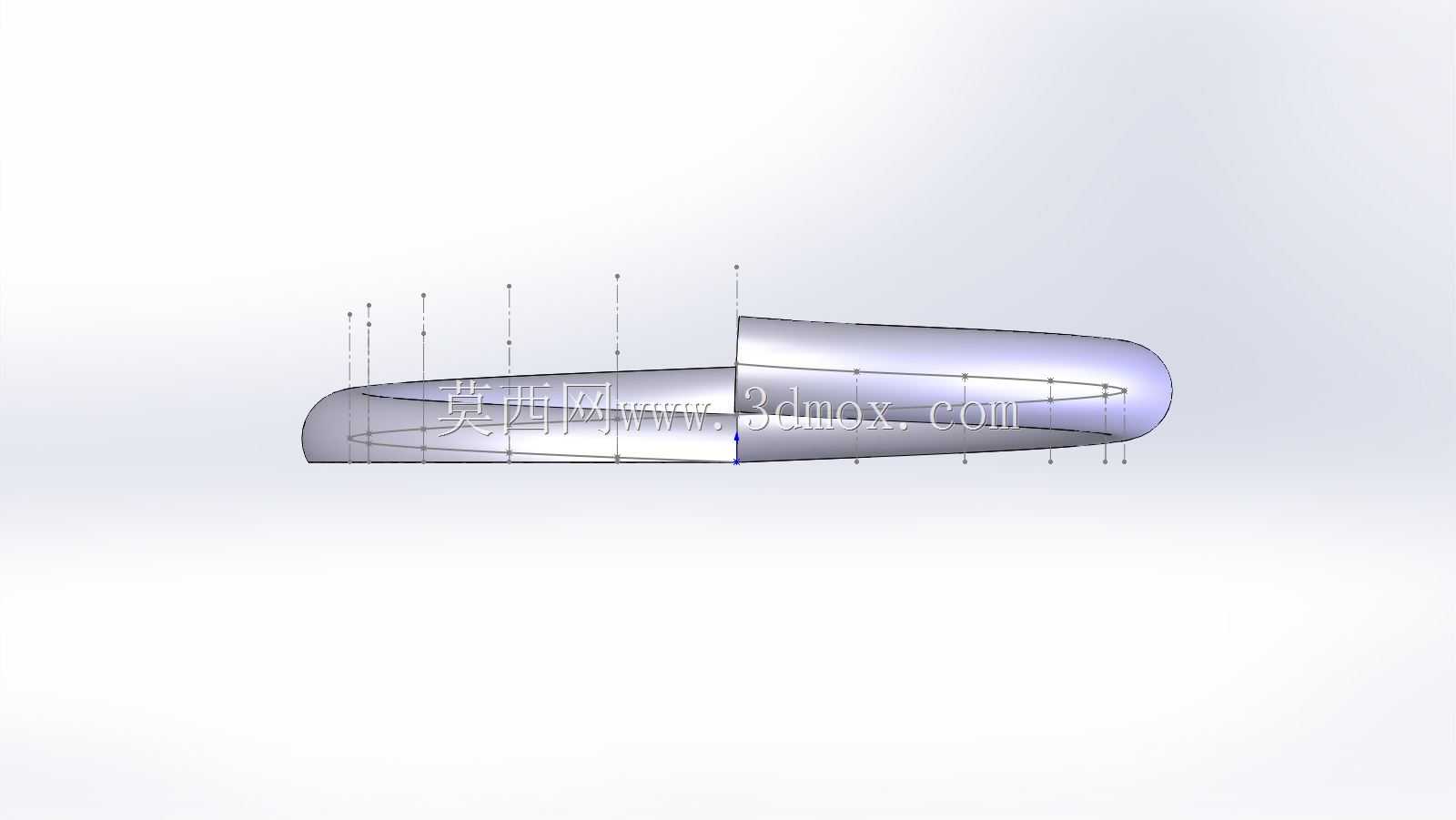

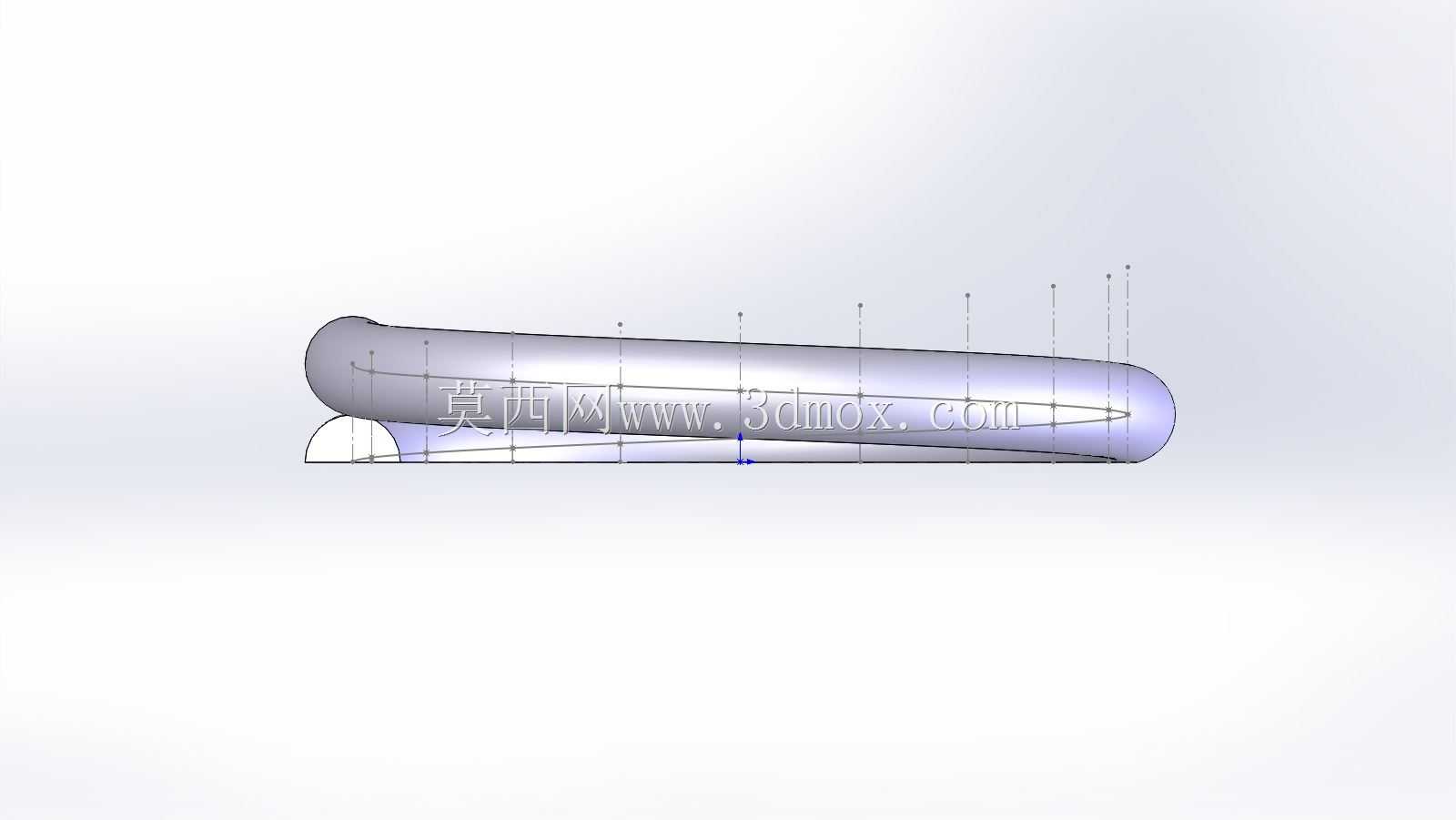

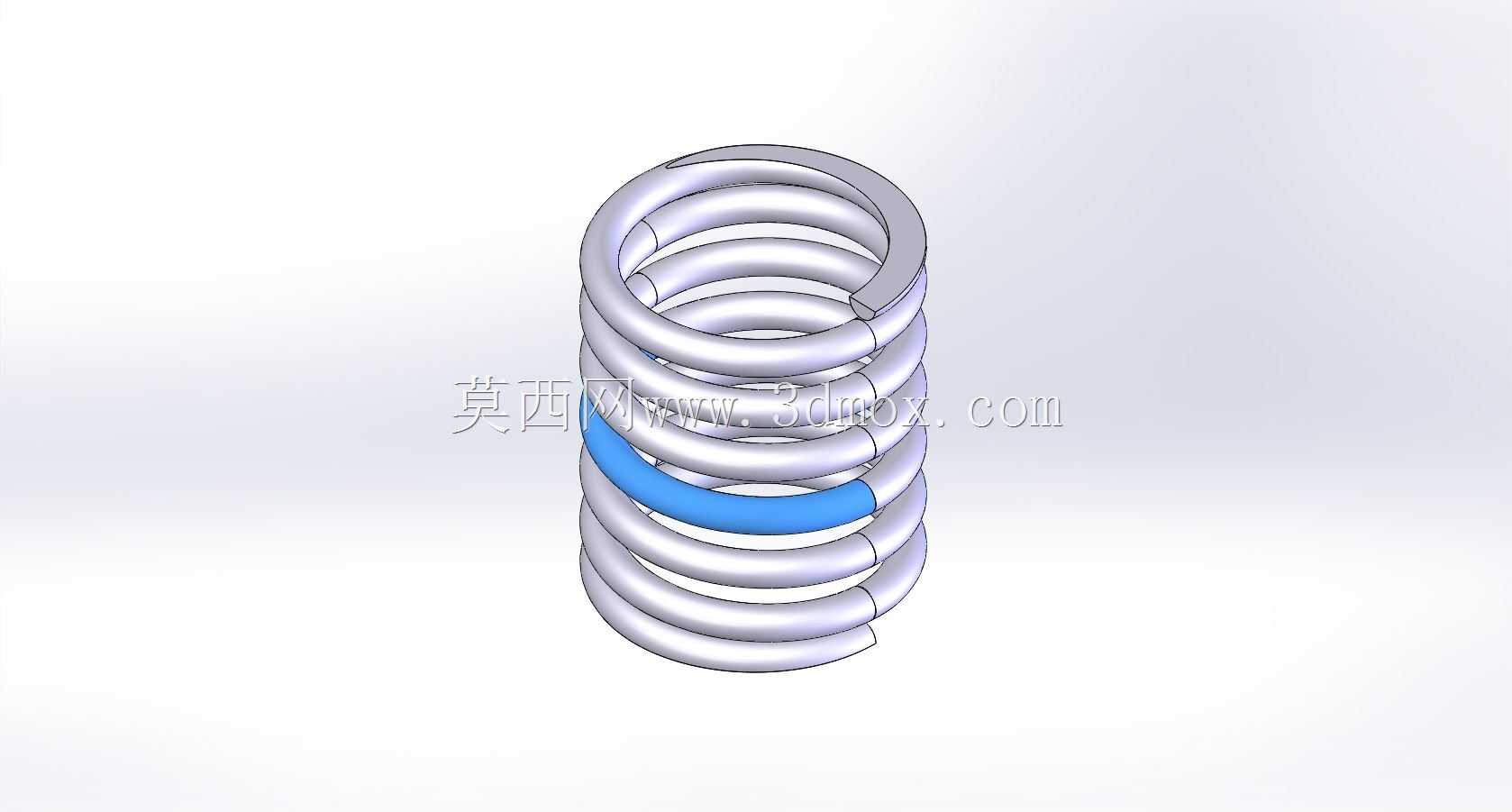

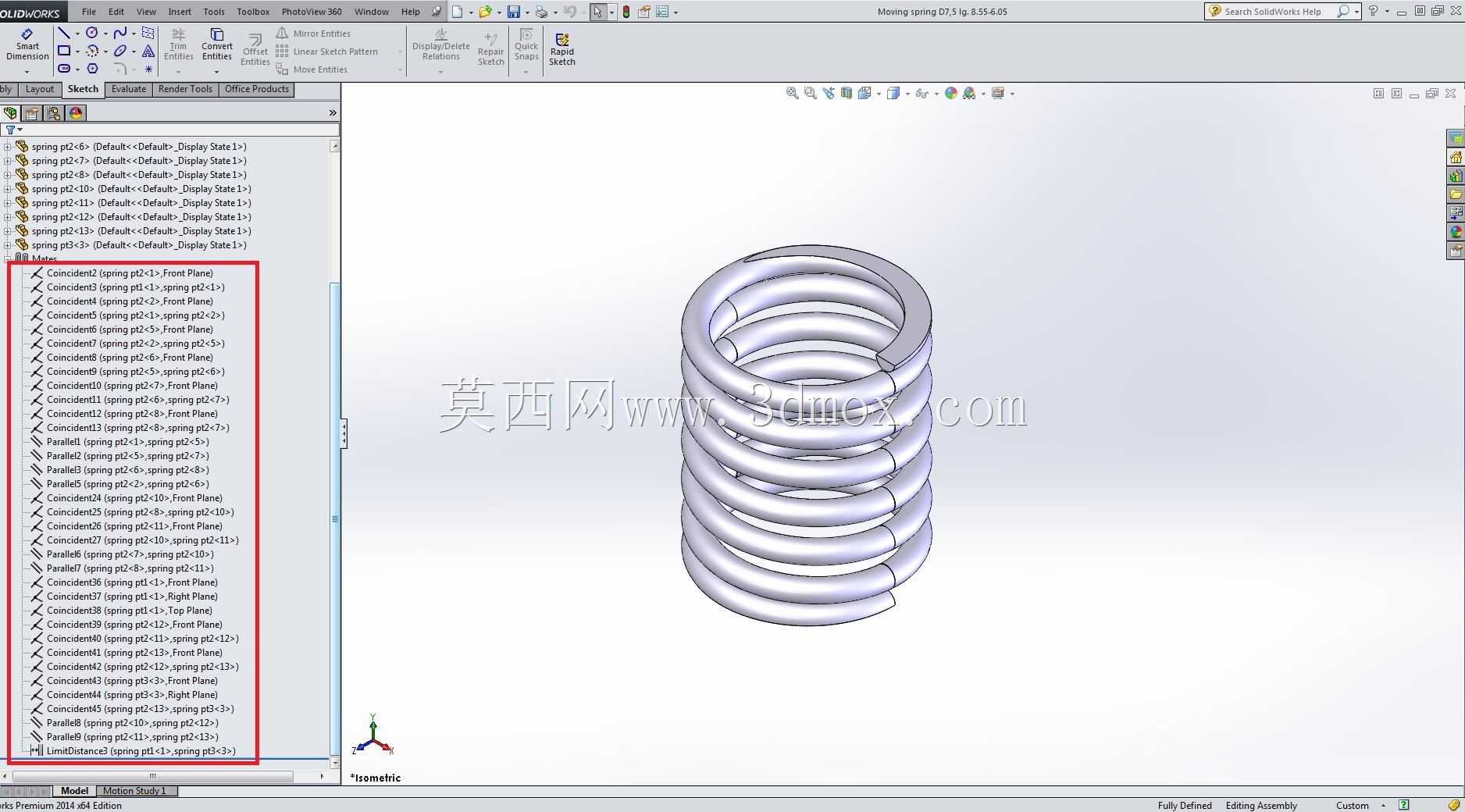

　　通常弹簧内径要比导向轴大0.5到1毫米，外径要比安装孔小0.5到1毫米，避免工作过程中弹簧卡滞、偏磨。线径的选择要结合实际载荷需求，线径越粗相同中径和有效圈数下弹簧的承载能力越强，刚度越大，设计时要核算工作行程下的弹簧载荷，避免弹簧压并时应力超过材料的许用切应力，导致弹簧永久变形失效。有效圈数的设定也很关键，有效圈数直接决定弹簧的刚度，两端的支承圈通常要磨平，保证弹簧受压时端面和安装基面贴合平整，不会出现偏载倾斜的问题，建模时要把两端磨平的结构做出来，不能直接用等直径螺旋扫掠到底，那样的模型和实际加工出来的零件形态不符，后续做装配仿真或者工程图导出时都会出问题。建模过程中，螺旋线的螺距要匹配有效圈数和自由高度，要注意压并高度的核算，

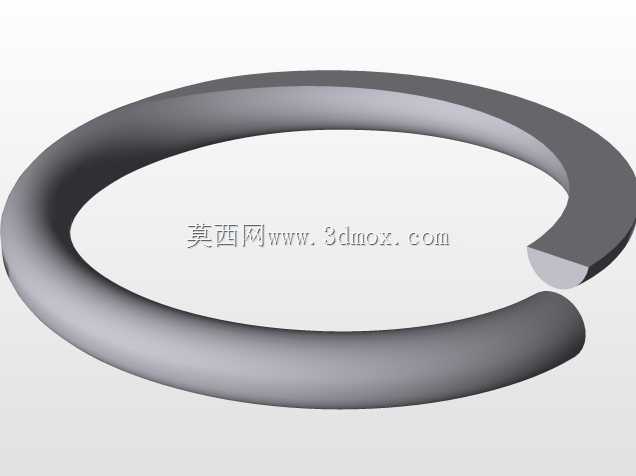

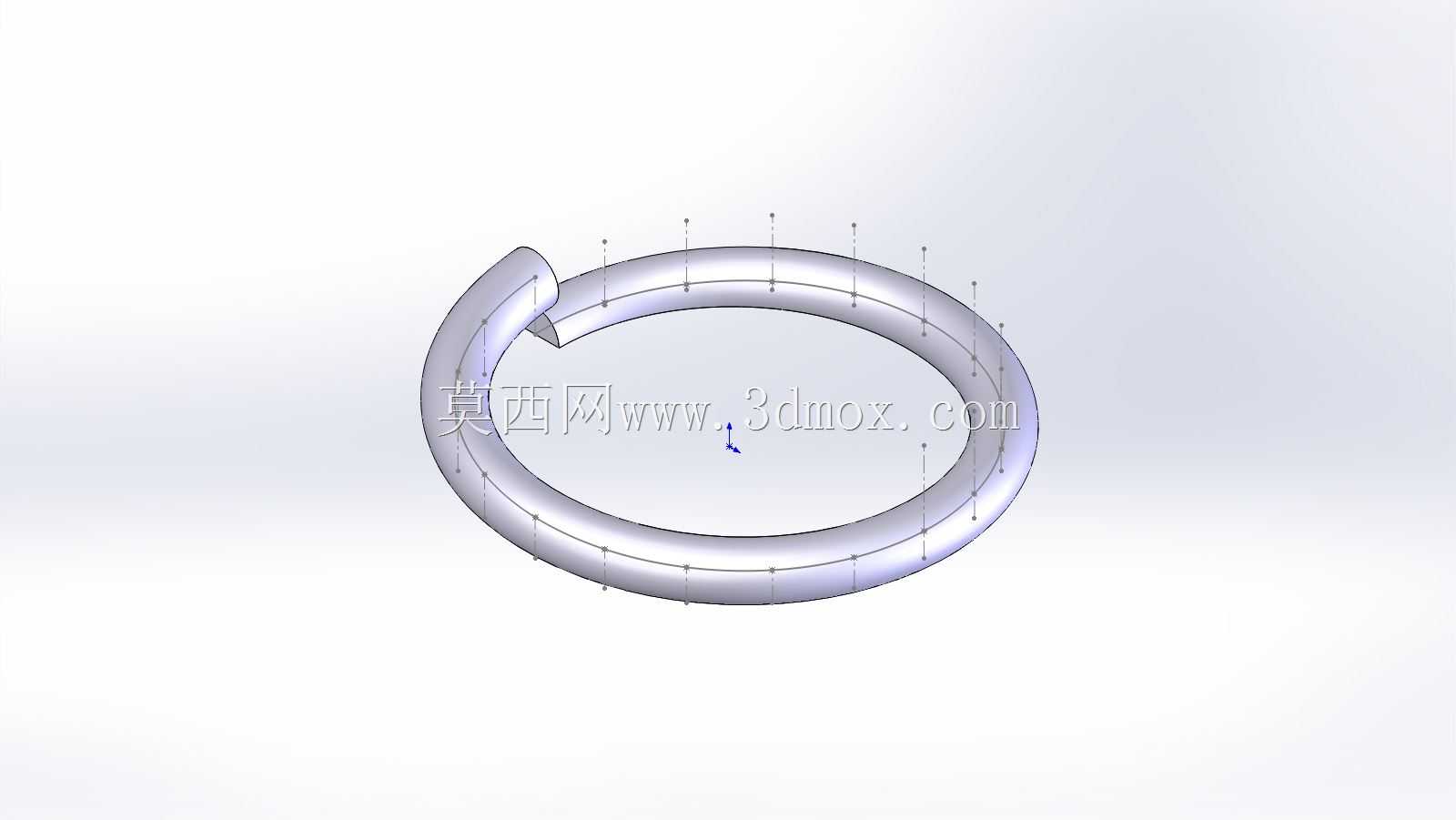

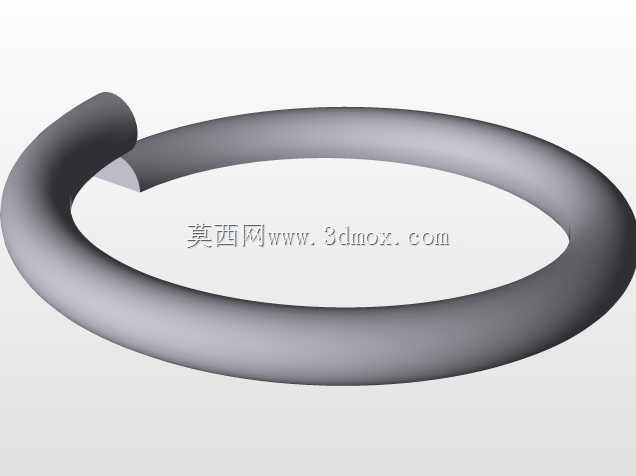

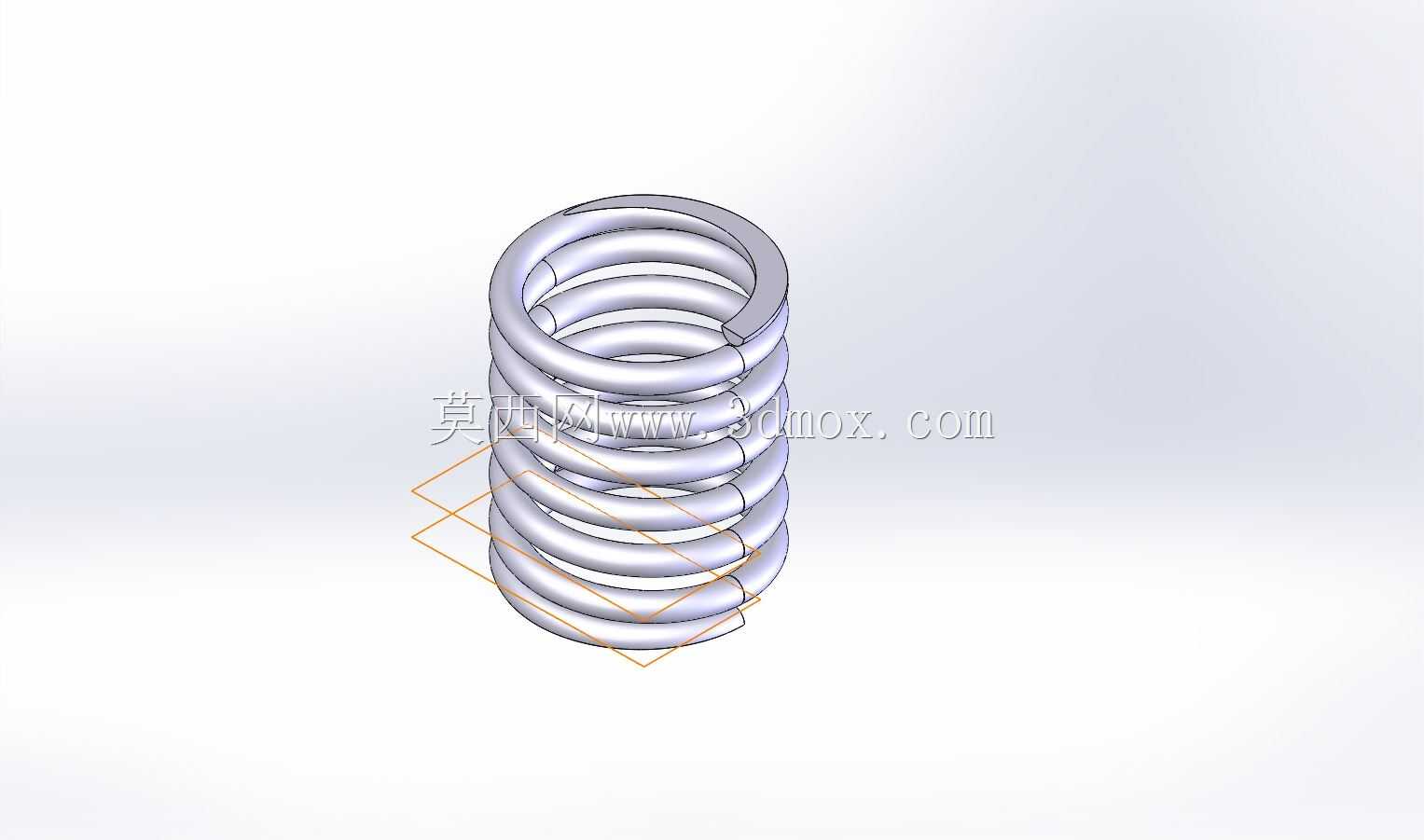

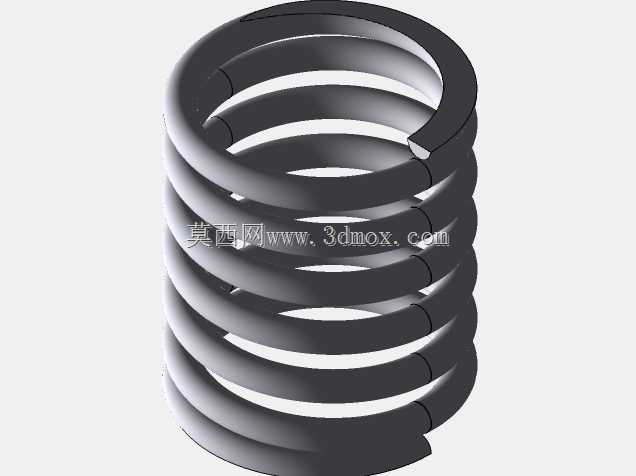

　　压并高度是所有有效圈数完全贴合时的轴向高度，设计时要保证弹簧的最大工作行程下，弹簧不会被压到并圈，否则会导致弹簧应力骤升，同时也会让机构的受力特性突变，影响设备运行稳定性。这类活动弹簧在实际使用中，最常见的失效形式是疲劳断裂和永久变形，所以建模阶段除了几何尺寸准确，还要考虑后续做有限元分析时的模型简化，比如弹簧端面的磨平区域要做平滑过渡，避免应力集中的几何特征，方便后续导入仿真软件做切应力校核、疲劳寿命分析。很多新手做弹簧建模时容易忽略两端的收口结构，直接把螺旋线从头到尾做等螺距，实际加工出来的压缩弹簧两端是有并紧的支承圈的，支承圈部分不参与弹性变形，主要作用是保证弹簧的直立稳定性，让载荷能均匀传递到弹簧端面上，

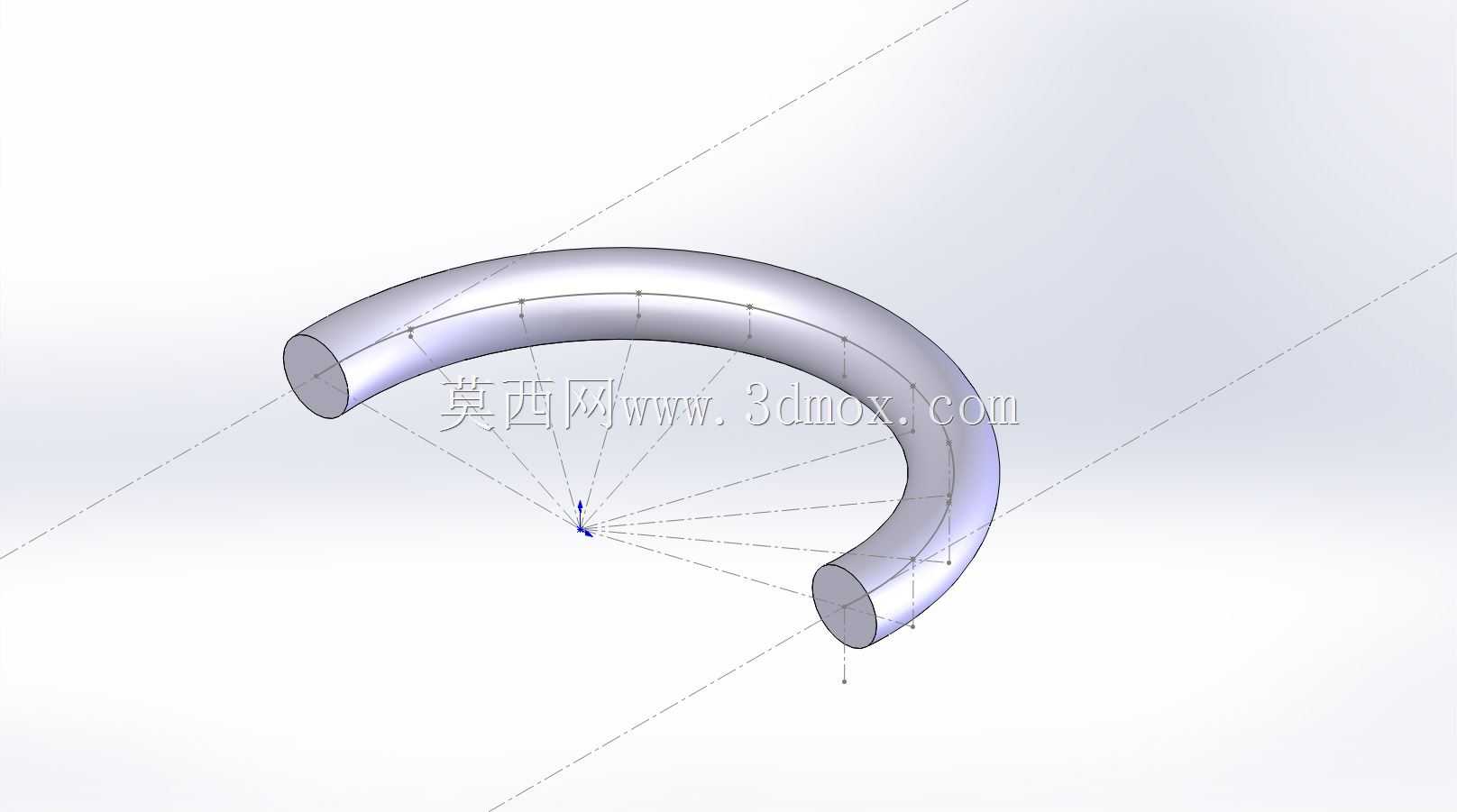

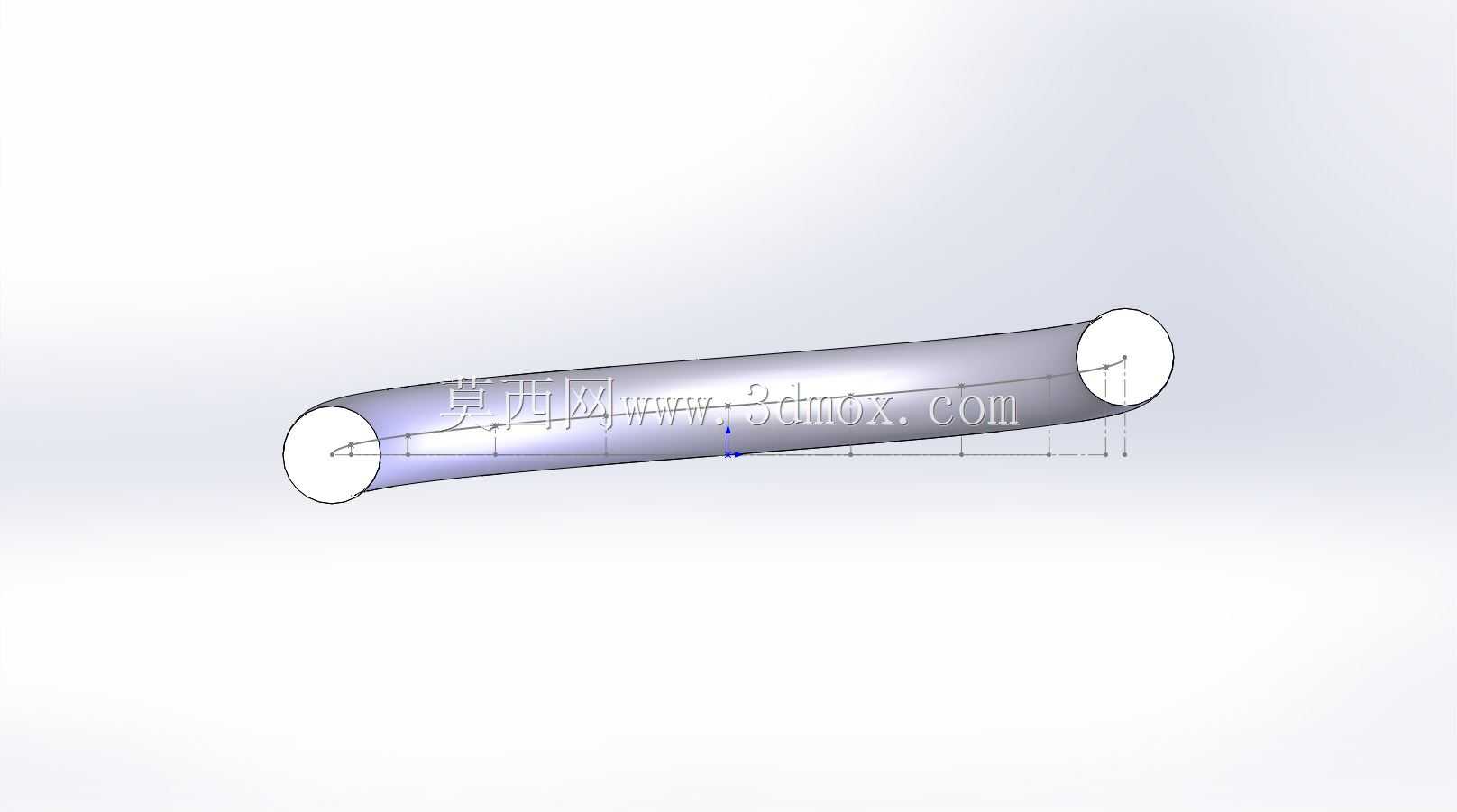

　　要是模型没做这个结构，后续做装配干涉检查、运动仿真时，弹簧的受力状态和实际情况会有很大偏差。另外设计时还要考虑弹簧的旋向，要是在同一个导向结构里嵌套安装两个弹簧，就要把两个弹簧的旋向做相反设置，避免工作过程中两个弹簧互相卡滞，单弹簧使用时旋向对性能影响不大，但也要在工程图里明确标注旋向，方便车间加工。在做设备选型替换这类弹簧时，首先要核对安装空间的轴向和径向尺寸，再根据需要的复位力或者缓冲力计算需要的弹簧刚度，不能只看外形差不多就随便替换，刚度不匹配的话要么会导致机构复位力不足动作不到位，要么会导致机构受力过大损坏其他零部件。这类弹簧的表面处理通常根据使用环境选择，普通工况下做发黑处理就可以，有防腐需求的可以做镀锌、镀镍，甚至采用不锈钢材料加工，不过不同材料的剪切模量不同，相同几何尺寸下刚度会有差异，设计核算时要对应调整参数。建模时扫掠特征的截面要和螺旋线保持垂直，保证弹簧丝的截面是正圆形，不要出现截面倾斜导致的弹簧丝粗细不均的问题，那样的模型导入到装配体里做间隙分析时会出现错误的干涉提示，影响整体设计效率。
