乘用车空气悬架系统结构原理展示模型

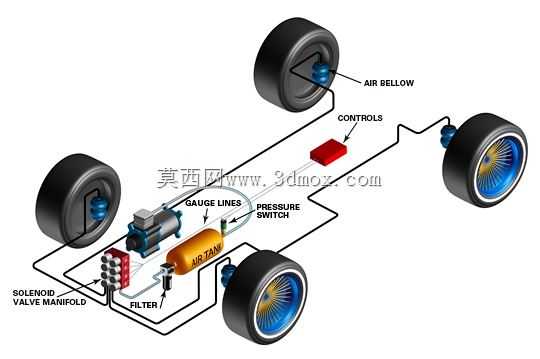

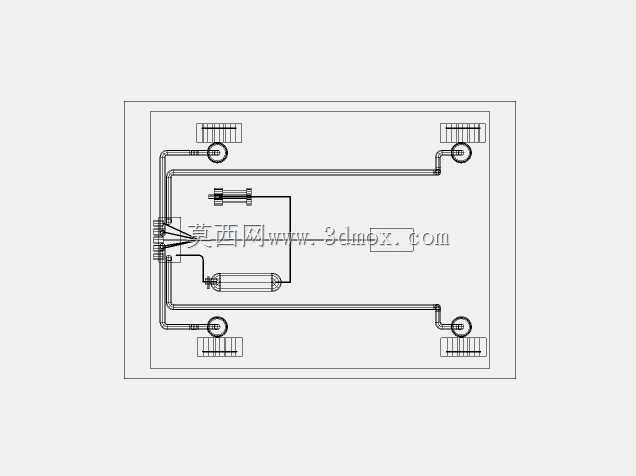

该空气悬架系统模型完整还原了乘用车辆底盘空气悬挂的全套组成结构，覆盖四轮独立空气弹簧、控制单元、气压开关、气压管路、电磁阀组、空气储气罐、过滤器等核心部件，清晰呈现整套系统的气路连接逻辑与部件排布关系，可用于底盘系统研发阶段的结构验证、售后维修的原理教学以及改装方案的布局推演。在实际车辆应用场景中，这套悬架系统可根据车辆行驶工况、负载变化动态调整各轮空气弹簧的充气压力，既能在铺装路面行驶时降低车身高度减少风阻提升行驶稳定性，也能在非铺装路面通行时升高底盘提升通过性，同时还能过滤路面细碎颠簸，大幅提升驾乘舒适性，相比传统钢制螺旋弹簧悬架，可实现车身高度的主动调节，适配不同载重下的车身水平保持，避免重载时车身下沉导致的操控性下降。从设计思路来看，整套模型采用四轮独立控制的气路布局，每个车轮的空气弹簧都通过独立气路连接到电磁阀组，控制单元可根据车辆实时行驶信号单独调控每个空气弹簧的气压，气压开关实时监测储气罐内的压力值，当压力低于设定阈值时会触发充气回路补充气压，过滤器布置在储气罐出气端，可过滤压缩空气中的杂质与水分，避免杂质进入电磁阀与空气弹簧造成密封件磨损，延长整套系统的使用寿命。从安装边界来看，四个空气弹簧分别对应四个车轮的悬架安装位，可直接替换传统螺旋弹簧适配原有悬架摆臂结构，电磁阀组与储气罐可布置在底盘空余的平整区域，气压管路采用沿底盘纵梁排布的走线方式，避开高温排气部件与运动干涉区域，控制单元可布置在车内乘员舱区域避免泥水侵蚀，整套部件的外形尺寸适配常规家用乘用车、轻型商用车的底盘安装空间，无需对原有底盘结构做大幅改动即可完成加装或替换，气路接口采用标准快插结构，可降低装配与后期维护的操作难度，各部件的固定点位均预留通用安装孔位，适配不同车型的安装支架设计需求。
