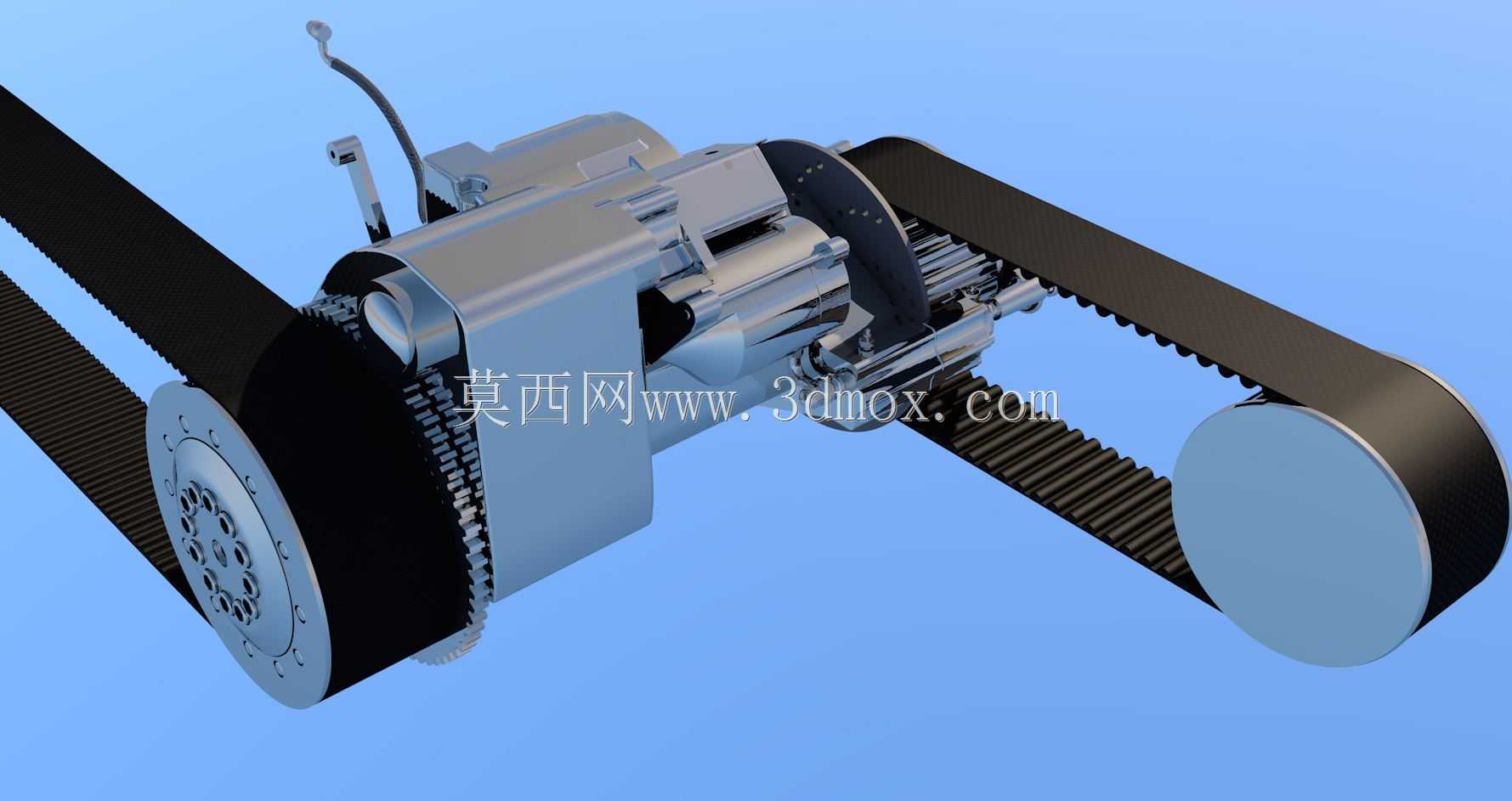

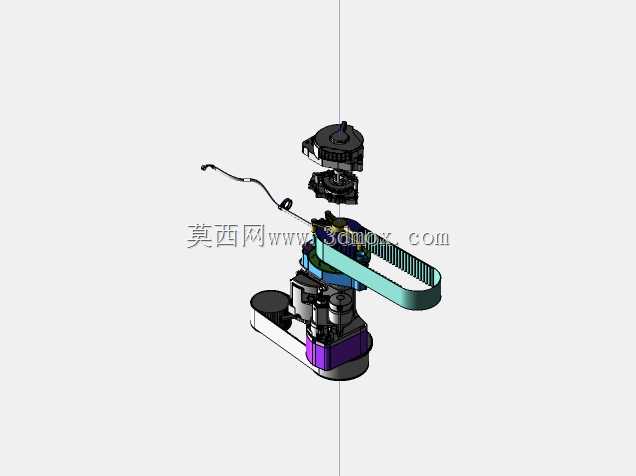

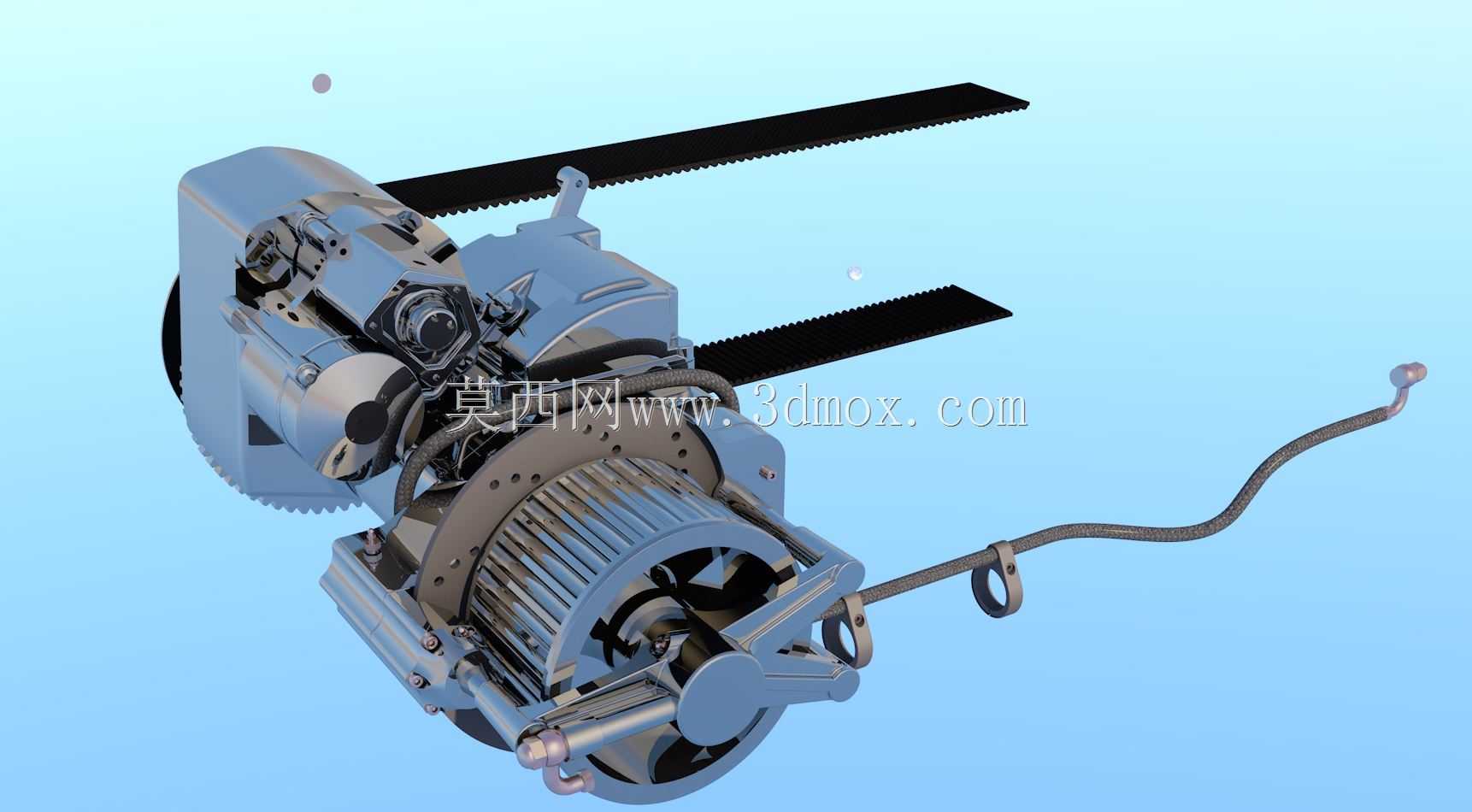

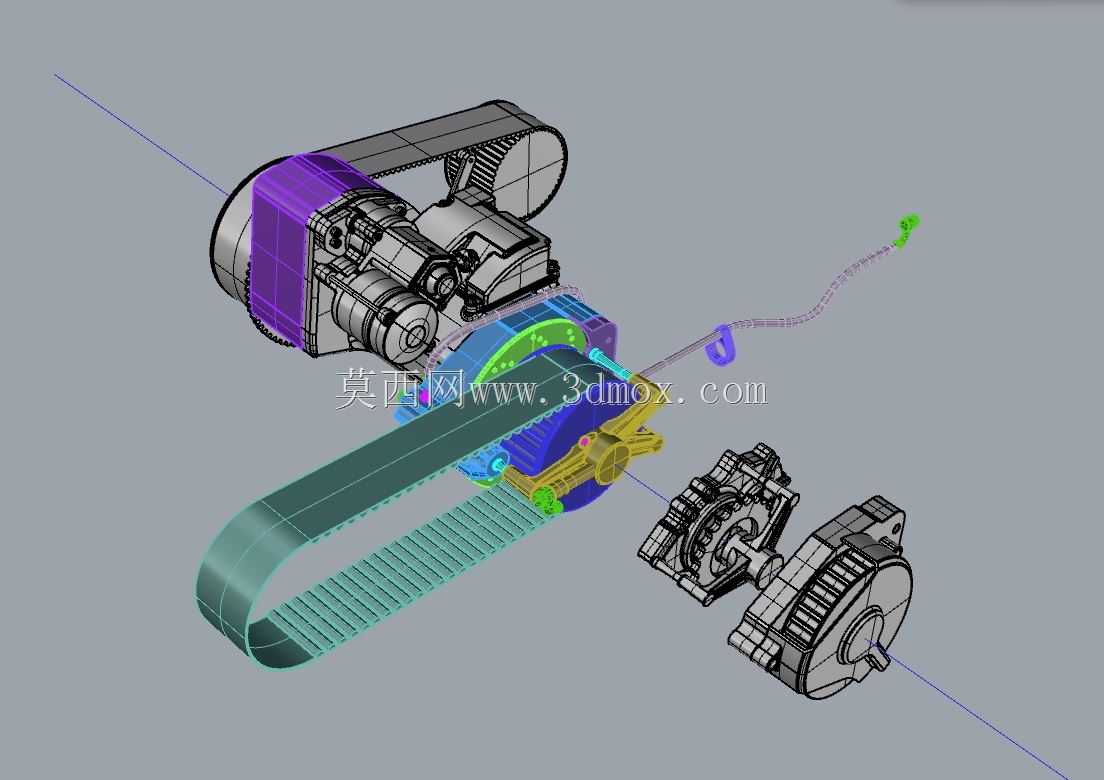

右侧驱动制动列车传动制动总成结构

该传动制动总成主要适配轮式行走装备的右侧轮组驱动与制动需求，常见于小型工程车辆、特种作业代步装备的行走系统中，承担动力传递、行车制动、离合切断动力三重核心功能，是保障装备行走安全性与动力传输效率的关键集成部件。在实际应用场景中，该总成直接对接动力输出端与右侧驱动轮，动力从输入轴传入后，经齿轮组完成扭矩放大与转速匹配，通过离合器组件实现动力的接合与切断，满足装备启停、换挡过程中的动力中断需求，制动器部分则通过摩擦副的压紧作用实现轮组的减速与锁止，配合传动带完成动力的柔性传递，缓冲动力输入过程中的冲击载荷，避免硬连接带来的齿轮打齿、部件崩损问题。从设计思路来看，该总成采用集成化布局思路，将齿轮传动组、离合机构、制动鼓、带轮传动结构整合在同一安装基座上，大幅压缩了部件的整体占用空间，减少了分散安装带来的同轴度误差问题；所有传动齿轮采用斜齿啮合设计，相比直齿结构传动更平稳、运行噪音更低，能承受更大的瞬时扭矩冲击，适配非铺装路面行驶时的载荷波动。离合器采用摩擦片式结构，接合过程平顺，能缓冲动力接合瞬间的冲击力，避免传动系统承受过载冲击；制动器采用鼓式制动结构，制动蹄片的接触面积大，制动力矩充足，能满足中低速行走装备的制动需求，制动拉线的外置布局也方便后期调整制动间隙、更换磨损的摩擦片。从安装边界来看，该总成的安装基座预留了对应规格的螺栓固定孔位，输入轴、输出轴的同轴度公差控制在合理范围内，适配350系列规格轮胎的安装尺寸，轮轴安装位的直径、伸出长度匹配常规轮毂的安装要求，传动带的安装槽位匹配对应型号的三角带规格，制动拉线的固定支架位置预留了足够的调整行程，安装时无需额外加工转接支架即可完成与车架、动力单元、轮组的对接。设计过程中针对概念验证阶段的使用需求，对非核心外观件做了简化处理，重点还原了核心传动、制动、离合部件的装配关系与运动逻辑，能清晰展示动力从输入到轮端的传递路径，以及制动、离合动作的执行原理，可用于行走系统的结构原理展示、装配工艺验证，也可作为同类小型行走装备传动制动系统设计的参考原型，帮助设计人员快速验证集成布局的合理性，排查部件运动过程中的干涉问题。
