九缸径向发动机专用排气歧管结构

　　在小型航空动力、竞速改装动力、特种作业内燃机的径向缸体布局方案中，排气系统的流道设计直接决定了各缸排气背压的均匀性，进而影响整机的充气效率与动力输出平顺性，这套九缸径向排布的排气歧管结构，正是针对这类星型布局动力单元的排气输出需求完成的结构设计。不同于直列、V型缸体的排气歧管可以沿缸体排布方向做线性流道延伸，径向九缸的缸体呈圆周等角分布，每个气缸的排气口都指向缸体外侧的不同径向角度，这就要求歧管的流道必须在有限的环形空间内完成走向排布，既要避免相邻缸的排气脉冲发生干涉，又要控制整体结构的径向尺寸，避免超出动力单元的安装边界，干涉周边的散热组件、点火线路与安装支架。从实际应用场景来看，这类径向九缸动力单元多用于轻型运动飞机、

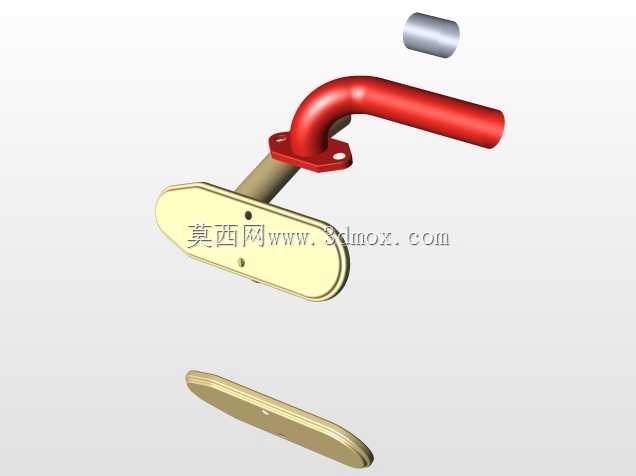

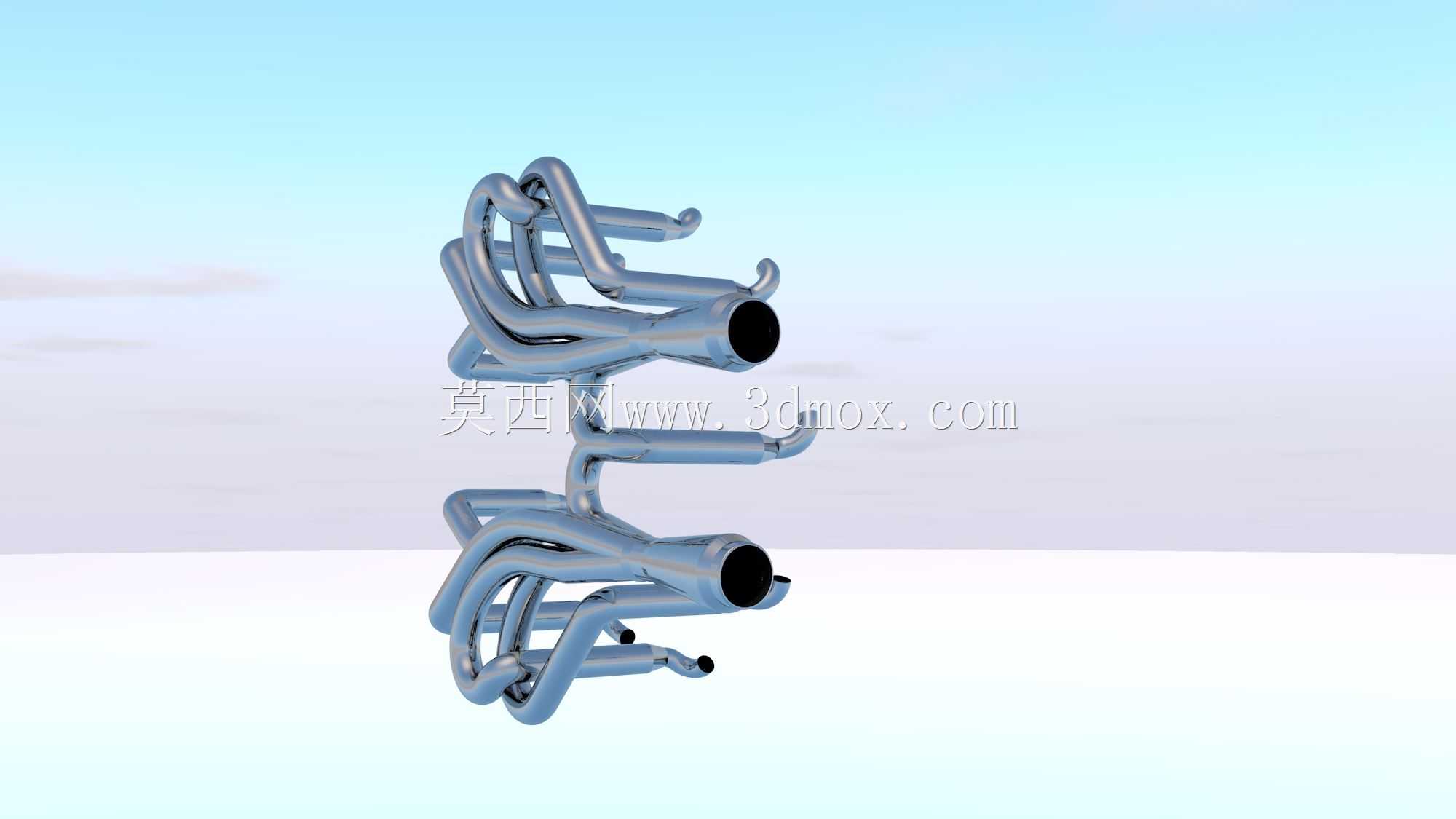

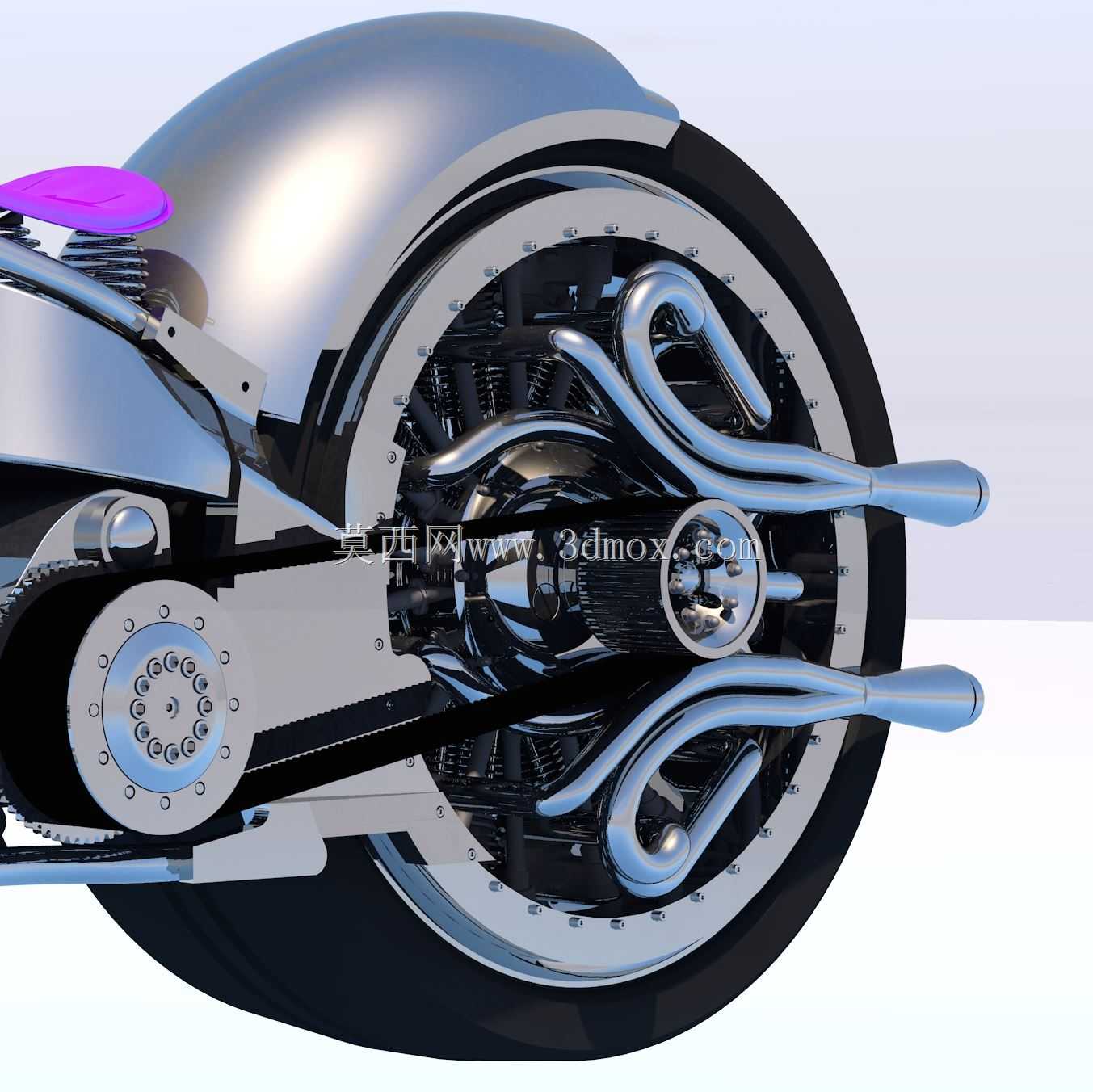

　　复古竞速摩托、小型特种作业设备的动力源，这类设备的动力舱空间极为紧凑，留给排气系统的安装余量往往只有十几毫米，因此这套歧管在设计时首先确定了双层集气的结构逻辑：将九个气缸的排气流道按点火间隔分为两组，分别汇入上下两个环形集气腔，每个集气腔对应一个排气出口，这样的分组方式可以让相邻点火的气缸排气汇入不同的集气腔，从根源上减少排气脉冲的相互干扰，避免出现某一缸排气受阻导致的缸内残余废气量过高、燃烧效率下降的问题。在流道的曲率设计上，每一段歧管的弯曲半径都经过反复校核，没有出现小于管径1.5倍的急弯结构，所有流道的内壁过渡都做了顺滑处理，尽可能降低排气过程中的沿程阻力，同时每个歧管与缸盖排气口的对接法兰都做了定位凸台设计，

　　安装时可以直接嵌入缸盖排气口的定位槽内，不需要额外调整对位，既降低了现场装配的难度，也能保证密封面的贴合精度，减少高温排气泄漏的风险。考虑到径向发动机工作时的排气温度可达八百摄氏度以上，歧管的整体结构采用等壁厚设计，壁厚控制在2.5毫米，既保证了高温工况下的结构强度，避免长期热循环导致的结构变形，也尽可能控制了整体重量，适配轻型动力单元对自重的严苛要求。在安装边界的控制上，这套歧管的最外侧径向轮廓比缸体本身的最大外径仅大出72毫米，轴向总长度控制在185毫米以内，安装时不需要对原机的缸体固定支架、散热导流罩做任何切割修改，上下两个排气出口的接口尺寸统一为51毫米外径，可以直接对接通用规格的排气消音组件，不需要额外做转接法兰。

　　另外在歧管的固定点设计上，除了每个缸盖排气口的法兰固定位，还在两个集气腔的外侧各设置了两个带减震衬套的安装支耳，可以将歧管的中段固定在缸体的外围支架上，分担排气口法兰的承重，避免设备运行过程中的振动导致歧管固定螺栓松动、法兰面密封失效。针对部分用户反馈的小排量径向机低转速排气不畅的问题，这套歧管的流道截面积做了梯度变化设计，从排气口处的初始管径到汇入集气腔前的管径逐步放大，既可以保证高转速大排气量时的排气通畅度，也能在低转速工况下利用流道内的排气脉冲形成一定的抽吸效应，帮助气缸内的废气更彻底地排出，提升低转速区间的扭矩输出。需要注意的是，这套排气结构的设计没有集成锥形减速排气的相关结构，适配时需要根据后续的排气尾段配置调整对应的点火提前角参数，避免出现排气回压过高导致的动力衰减。
