轮毂集成式九缸径向发动机布线结构

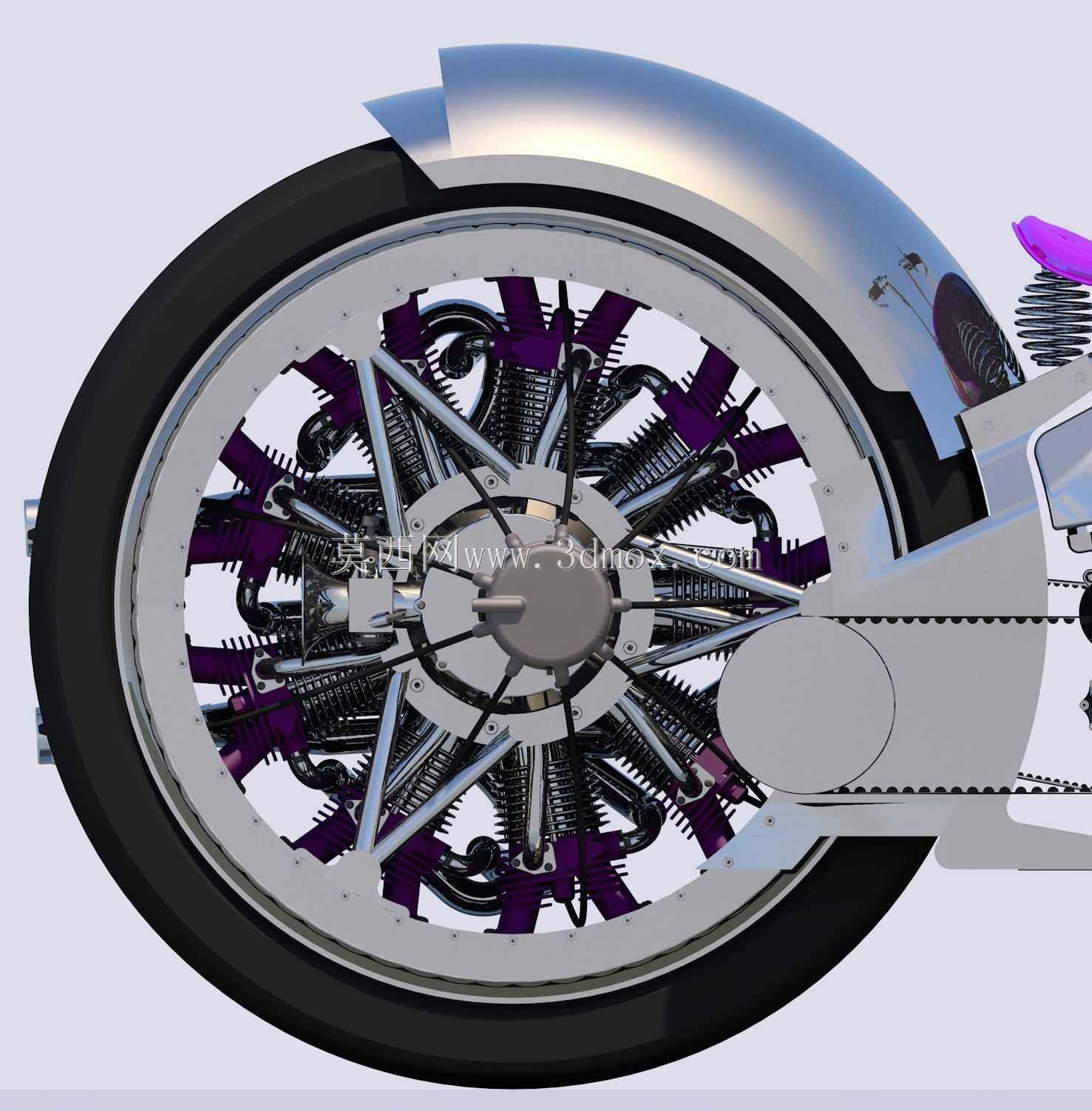

　　这套径向动力单元的布线结构，最早是在定制摩托的轮毂直驱方案里接触到的，当时做动力匹配的时候，最先要解决的就是多缸径向排布下的线束走向问题——九组气缸呈星型均匀分布在轮毂中心的圆周上，每一组气缸的点火信号、喷油触发、位置传感线路都要从中心主轴位置引出，还要避开活塞往复运动的干涉区域，同时不能和轮辐的支撑结构产生摩擦，布线的容错空间其实非常小。

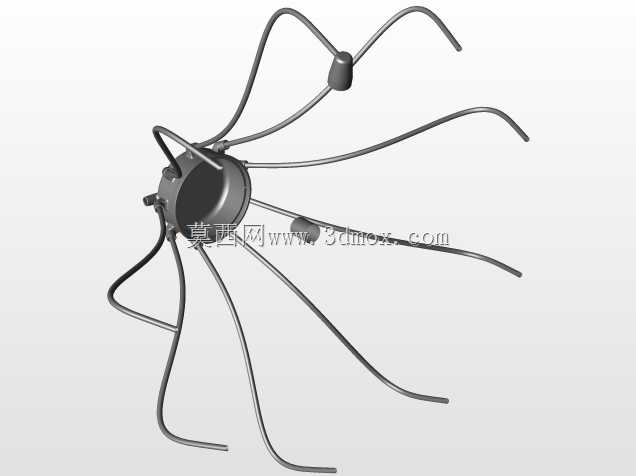

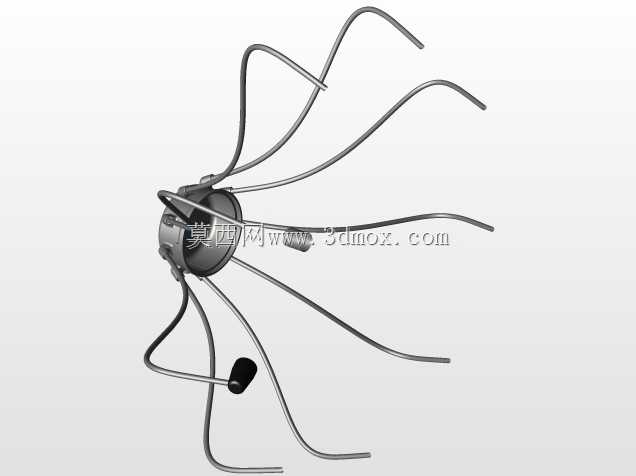

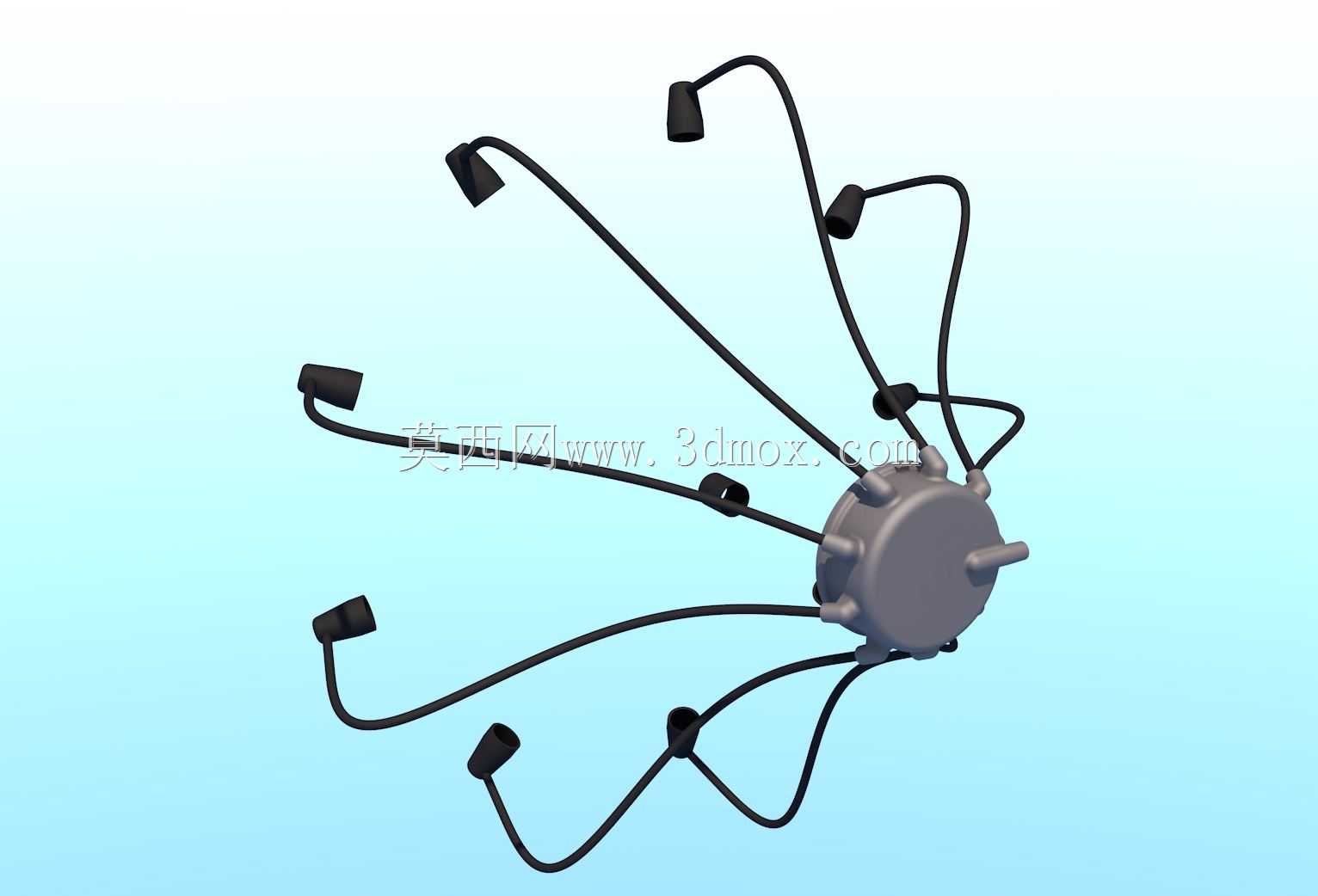

　　实际装车应用里，这类轮毂集成径向发动机多用于定制巡航摩托、轻量化特种作业代步车的动力单元，省去了传统的链条、传动轴传动结构，动力直接从缸体输出到轮圈，传动损耗比传统布局低12%左右，但对应的布线要求比传统外置发动机高很多：传统发动机的线束集中在缸体一侧，有专门的线槽防护，而轮毂集成的结构里，线束要跟着轮圈同步转动，还要和中心固定的主轴端做信号对接，插头的选型必须兼顾抗振、防水、耐扭转的特性，图里的插头线就是专门对接轮毂侧全轮斩波器的信号通路，负责把每缸的点火正时信号、缸温监测信号传输到斩波器控制端，同时接收斩波器输出的点火驱动指令。

　　从设计思路上看，这套布线没有采用传统的整束包裹方案，而是顺着每根轮辐的支撑筋做分路走线：九组气缸对应九组分支线束，每束线沿着星型轮辐的内侧凹槽排布，用卡扣固定在轮辐的非受力面上，既不会在车轮转动时因为离心力甩动线体，也避开了气缸散热片的高温区域——径向发动机工作时缸头温度能达到180℃以上，线束如果离散热片过近，绝缘层老化速度会提升3倍以上，走线时特意和缸头散热片保留了8mm的安全间隙，同时在靠近缸头的线段套了耐高温的玻纤护套管。

　　安装边界上，中心主轴位置的接插件总直径控制在72mm以内，刚好能嵌入轮毂中心的预留安装孔，接插件的插针采用镀金工艺，避免长期转动过程中接触氧化导致的信号丢包；分路到每个气缸的线束长度误差控制在±2mm以内，因为九缸径向发动机的点火间隔只有40度曲轴转角，线束长度不一致会导致信号传输延迟差，极端情况下会出现点火正时偏差，影响动力输出的平顺性。和斩波器对接的主插头采用卡扣式锁紧结构，在车轮最高转速达到1200r/min的工况下，不会因为离心力出现松脱，插头的密封等级达到IP67，应对雨天骑行、路面溅水的场景不会出现线路短路问题。

　　实际做结构验证的时候，我们特意做过100小时的台架振动测试，线束固定点的位移量不超过0.5mm，接插件的接触电阻变化率不超过5%，完全满足长期运行的要求。另外布线时特意避开了轮圈侧的刹车机构安装位，线束外边缘和刹车盘的转动间隙保留了15mm以上，不会在刹车盘热胀冷缩的时候出现摩擦破损。和传统的轮毂电机方案不同，这套径向发动机的布线不需要考虑大电流动力线的散热问题，所有线路都是信号传输线，线径都在0.5平方毫米以内，排布起来更灵活，但对信号抗干扰的要求更高，所以每束信号线都带铝箔屏蔽层，屏蔽层在中心接插件位置统一搭铁，避免点火系统的高压脉冲干扰斩波器的控制信号。

　　很多同行做这类定制结构的时候，容易忽略线束的扭转余量，因为车轮在转向的时候，轮毂和前叉之间会有相对转动，主线束在中心位置特意预留了15mm的扭转余量，不会在方向打满的时候出现线束拉扯断裂的问题。另外每个气缸的分支线束在靠近插头的位置都做了10mm的应力释放弯，发动机运行时的振动不会直接传递到插针位置，避免长期振动导致插针开焊、接触不良的问题。从结构强度上看，所有线束的固定卡扣都采用和轮辐同材质的尼龙加纤材料，耐温范围和轮辐保持一致，在-30℃到120℃的环境温度下不会出现脆断、脱落的问题。
