汽车盘式制动悬挂立柱总成结构设计

该结构为高性能乘用车底盘核心承载部件，主要应用于赛道改装、民用性能车升级以及小批量定制跑车的底盘系统中，承担车轮端承载、制动力传递、悬挂导向的多重作用，是连接车轮、制动系统与悬挂摆臂的关键受力节点。在实际车辆运行过程中，该部件需要同时传递纵向加速与制动力、横向转向侧倾力，以及垂直方向的路面冲击载荷，其结构强度与安装精度直接决定车辆的操控极限与行驶安全性。

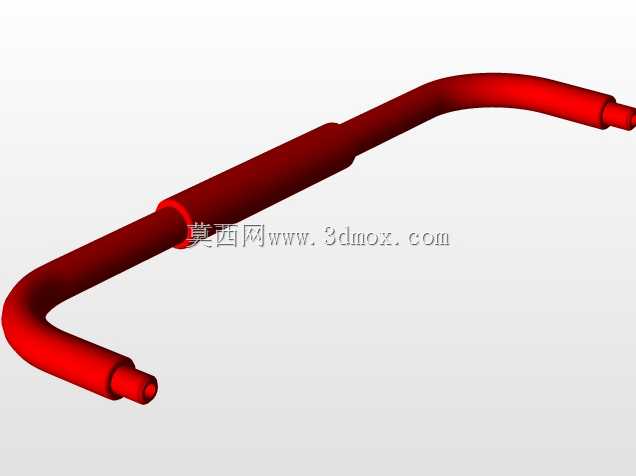

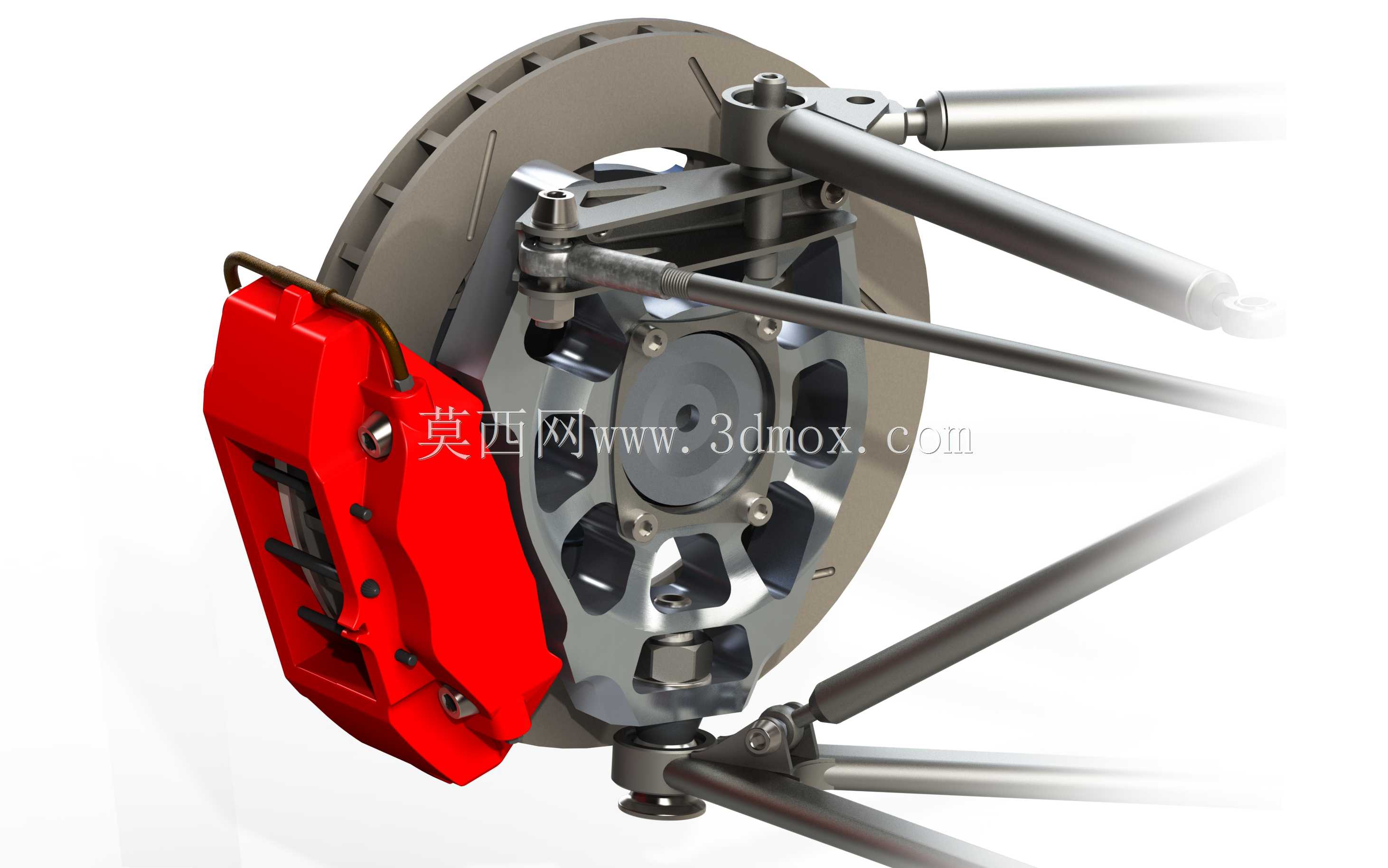

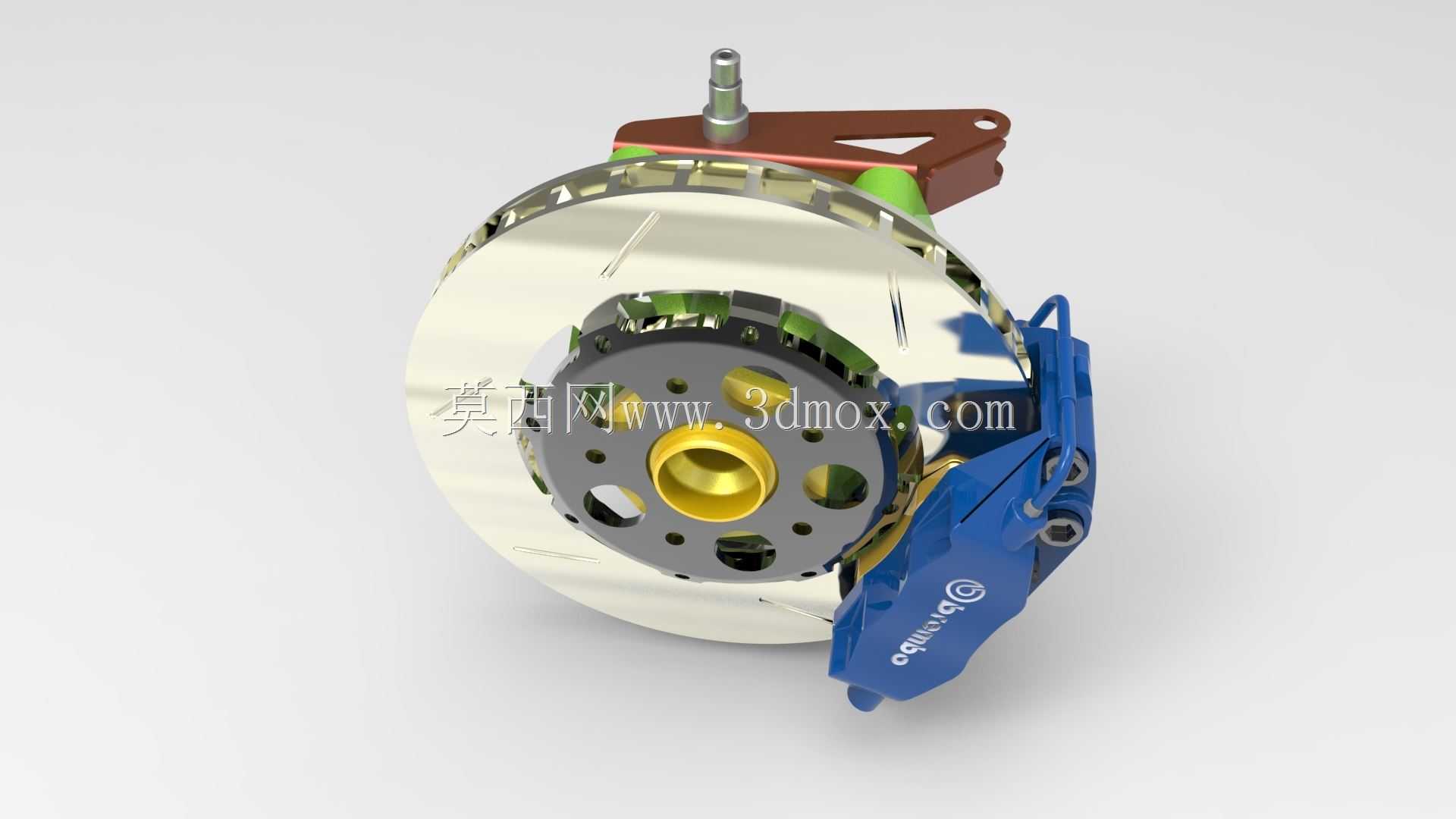

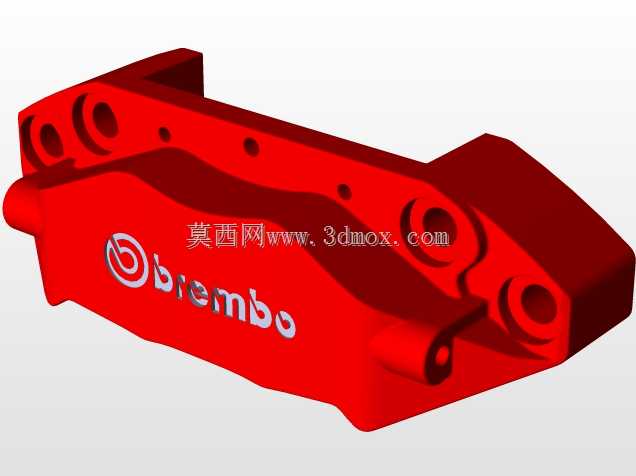

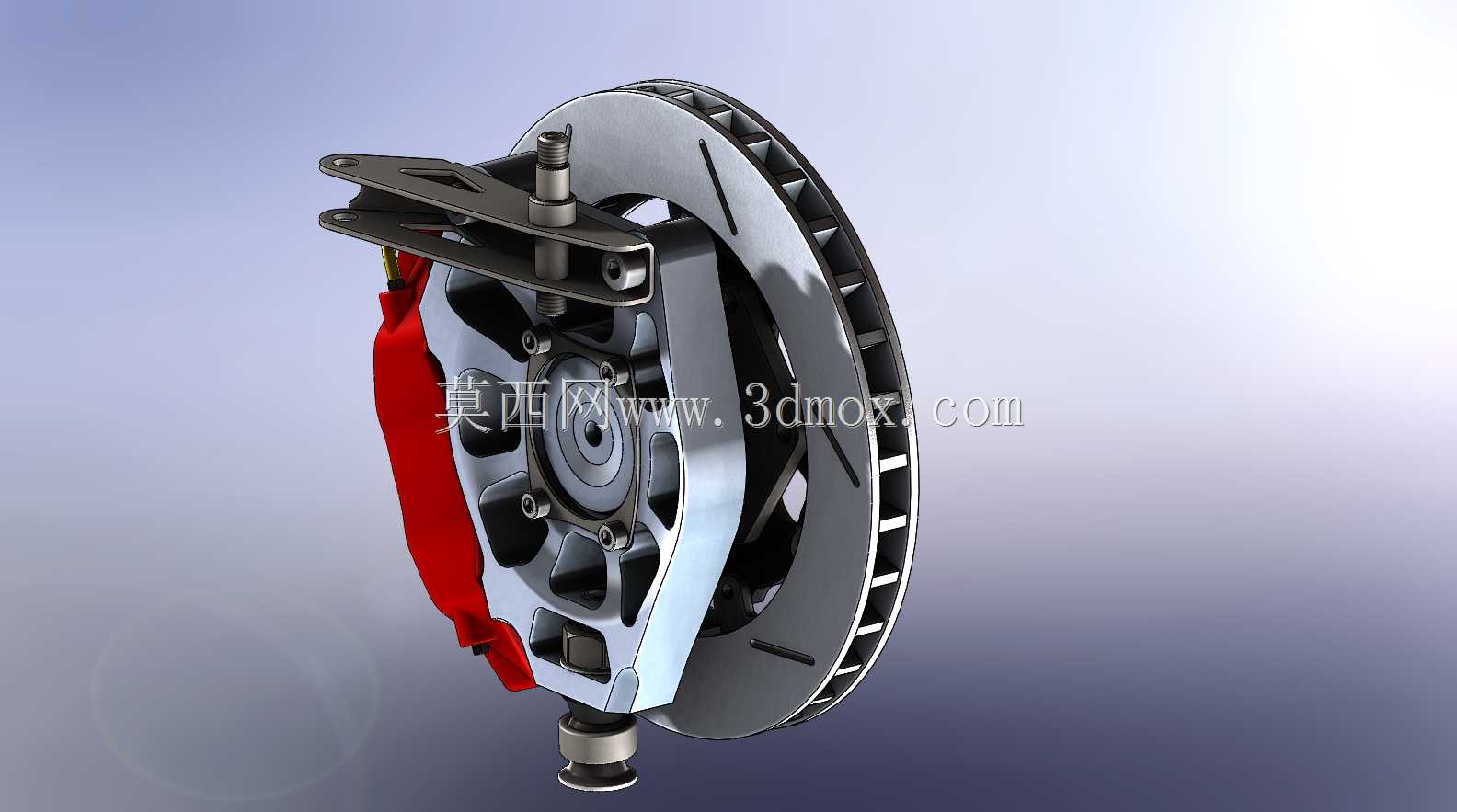

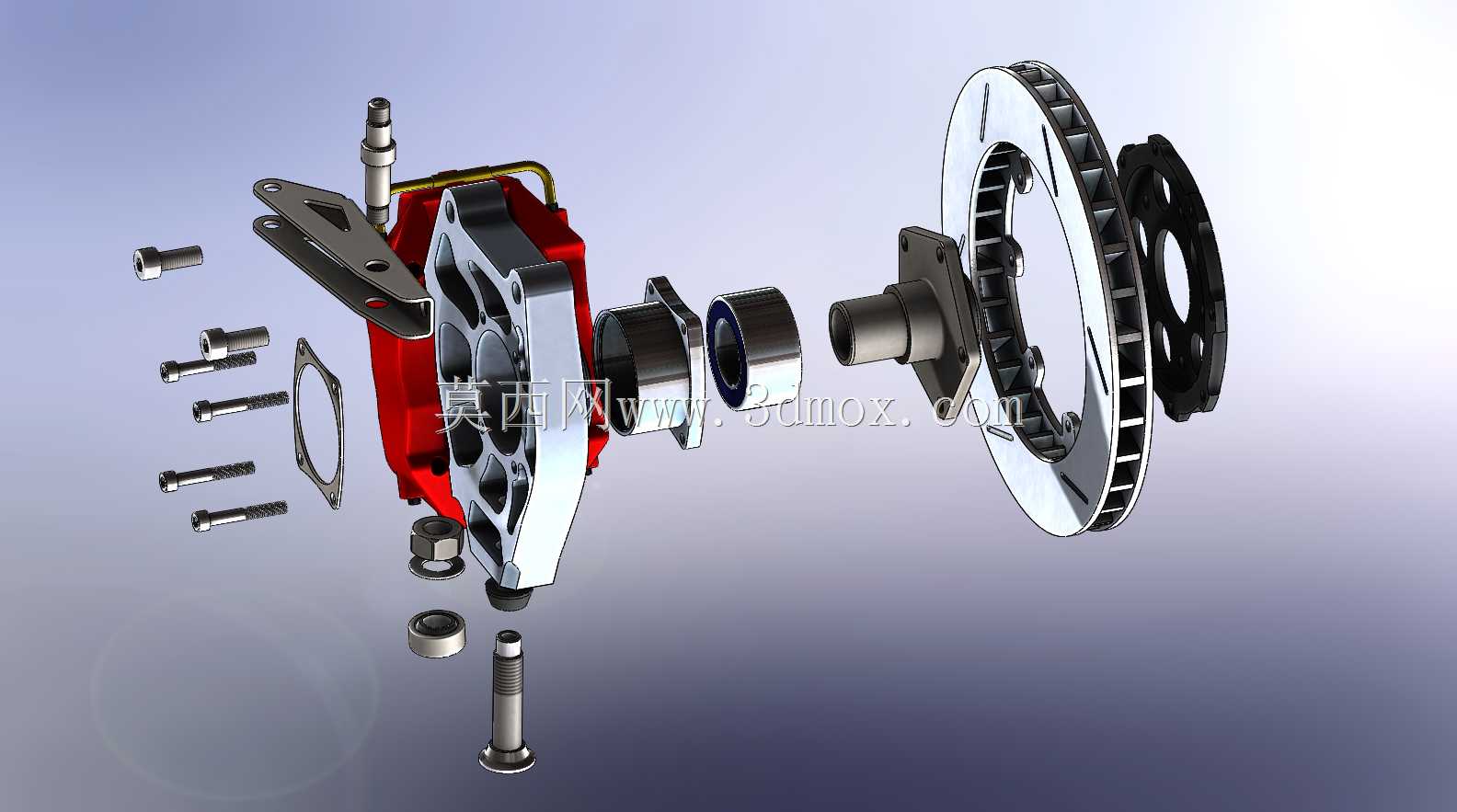

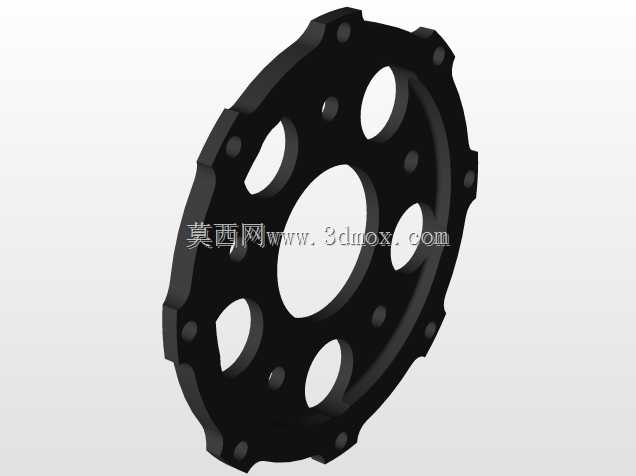

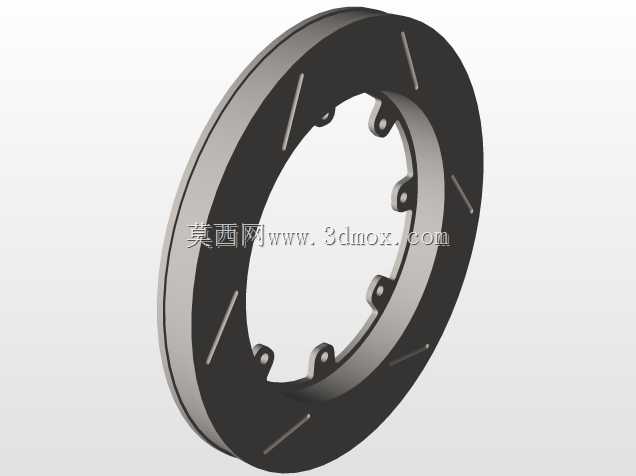

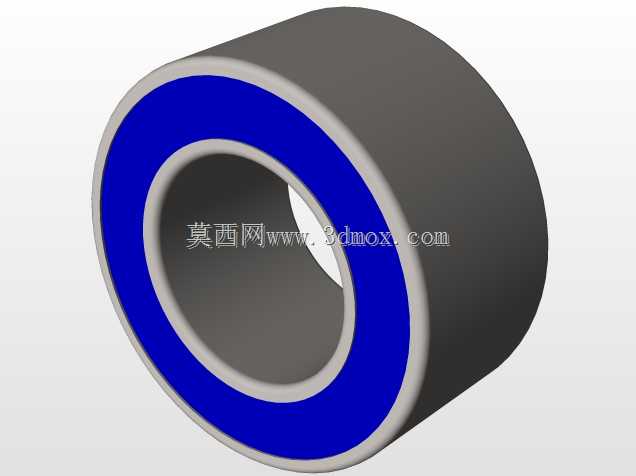

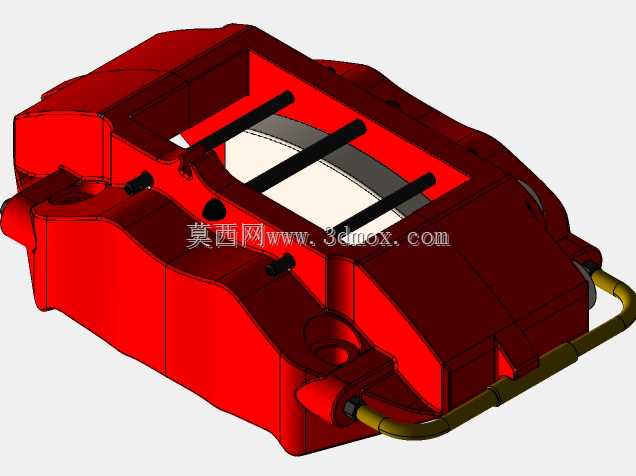

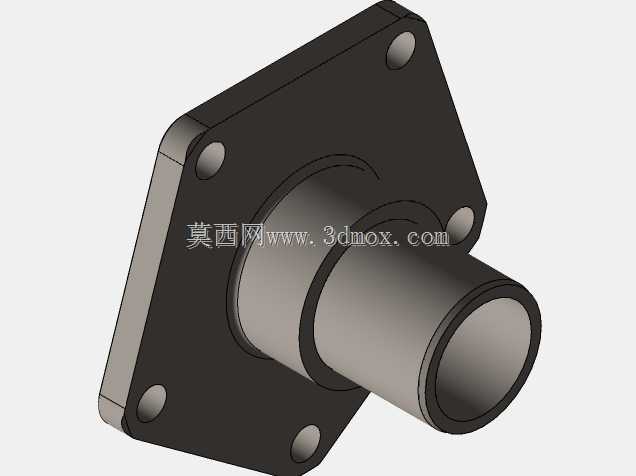

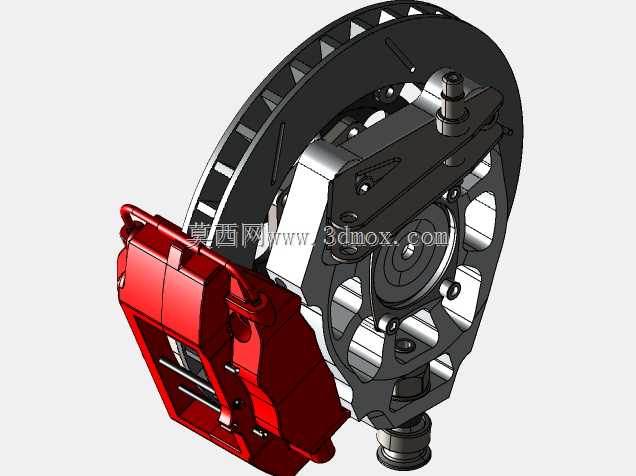

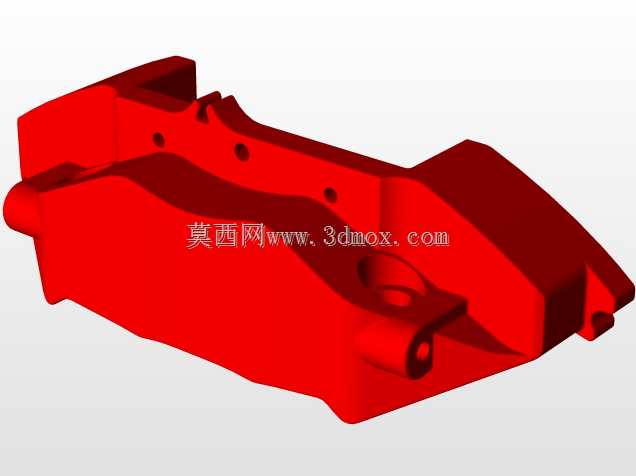

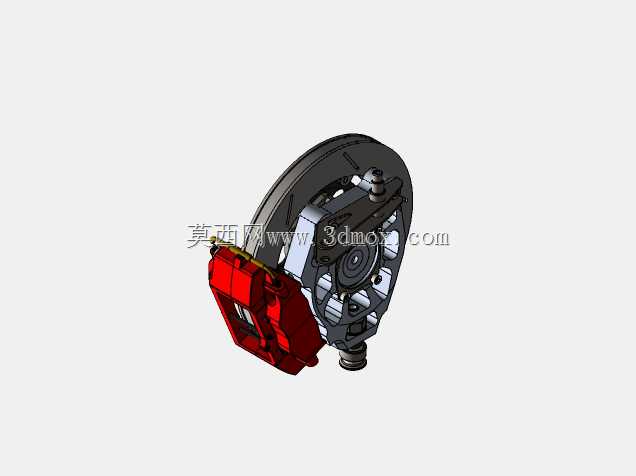

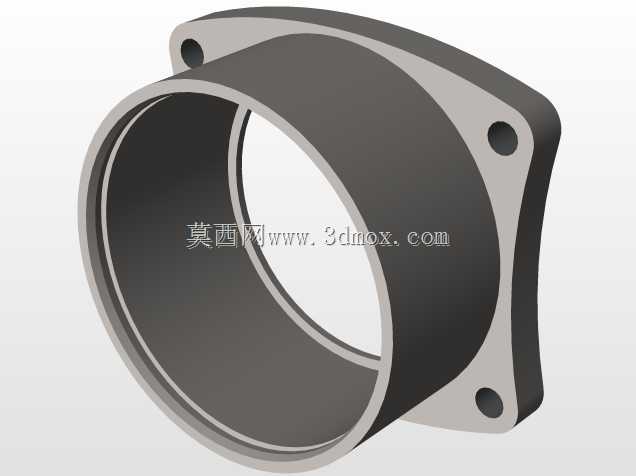

从功能特性来看，该总成集成了通风刹车盘、多活塞固定式制动卡钳、轮毂轴承单元以及多连杆悬挂安装接口，制动卡钳采用对置活塞布局，可在高强度制动场景下提供均匀的夹紧力，搭配通风划线刹车盘能够快速导出制动过程产生的摩擦热量，避免连续制动下的热衰减问题；轮毂轴承采用集成式双列角接触球轴承结构，可同时承受径向与轴向复合载荷，保障车轮高速旋转的同轴度与运转平顺性。

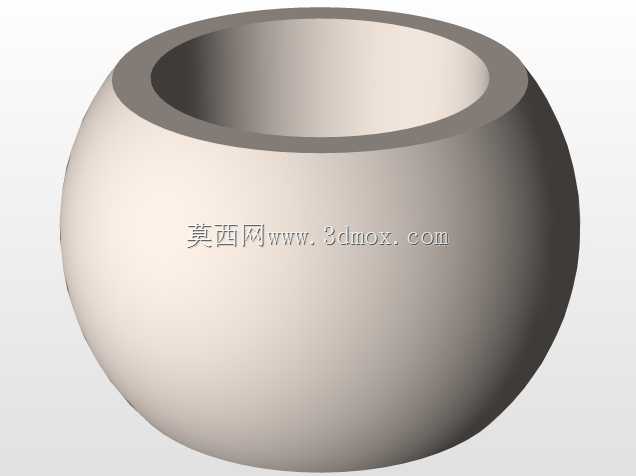

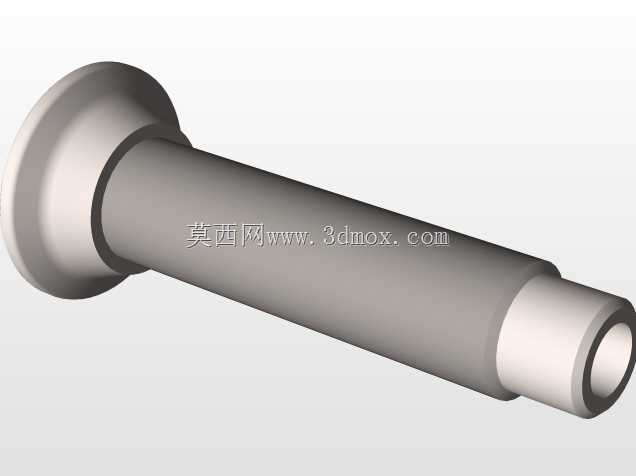

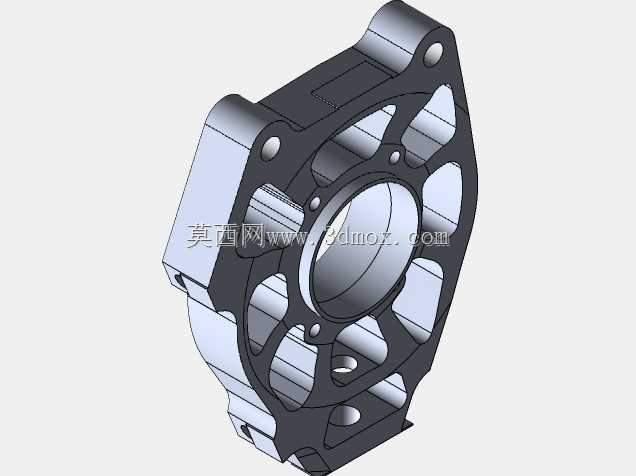

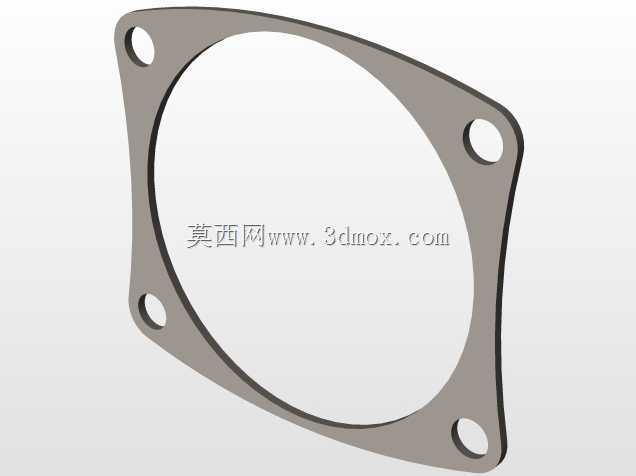

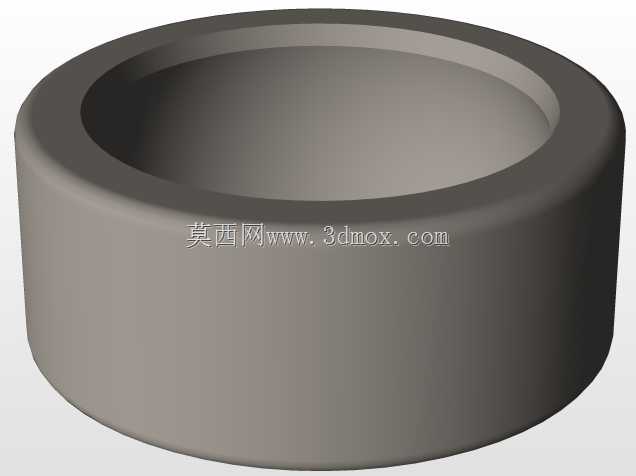

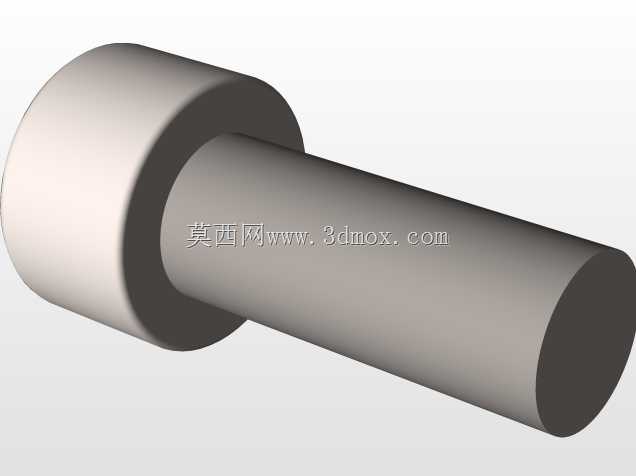

设计过程中，针对早期结构存在的底部轴承间隙不足、转向干涉问题做了针对性优化：将原单球面轴承结构更换为带球面轴承座的分体式安全垫圈结构，既保留了球面轴承自适应调心的特性，又通过垫圈的限位作用避免轴承脱出风险；所有安装螺栓采用定制车削结构，可直接作为球面轴承的承载衬垫使用，减少了额外衬套的装配累积误差。主体结构采用6082铝合金经数控加工或水切割成型后做时效处理，在保证结构强度的前提下大幅降低簧下质量，提升悬挂响应速度。

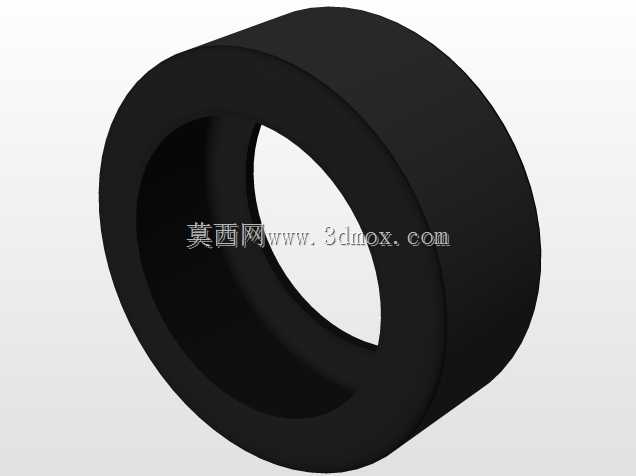

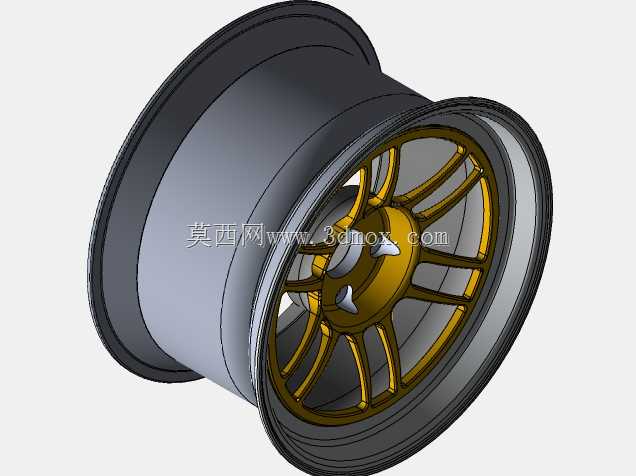

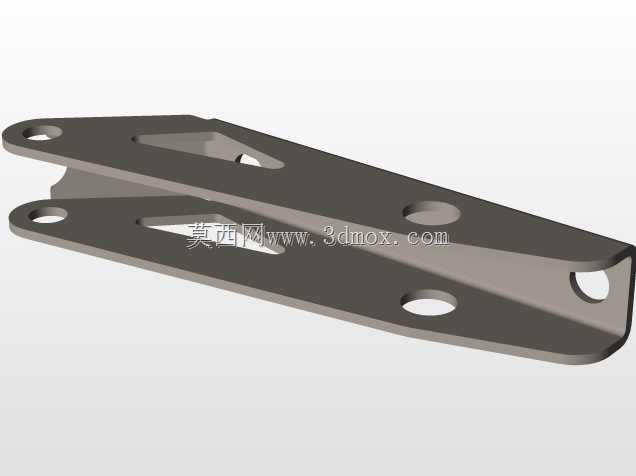

安装边界方面，该结构适配150/150mm规格轴承中心距，适配17x10规格轮毂、255/40/R17尺寸轮胎，对应轮毂偏距为RPF1规格参数；结构预留了转向臂、上叉形独立拉杆的安装调节位，可通过增减调整垫片的方式自由调整车轮外倾角参数，也可通过转向臂安装位的微调改变转向阿克曼角特性，满足不同赛道调校、日常行驶的底盘设定需求，适配日产350Z等前置后驱车型的底盘布局，也可通过安装位适配调整应用于其他同级别后驱车型的底盘改装场景。
