高压轴承内侧硬币成型冲压工装结构

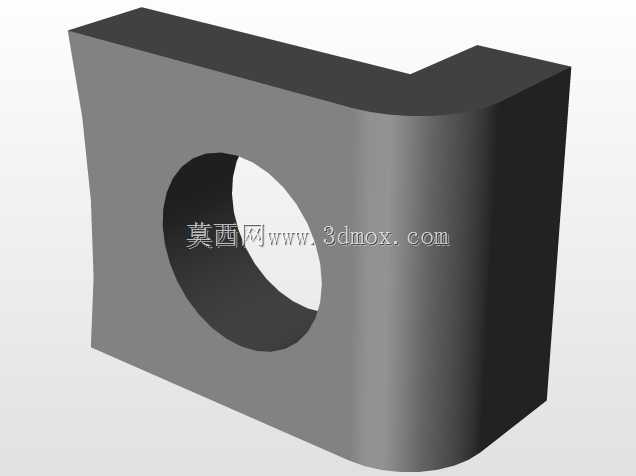

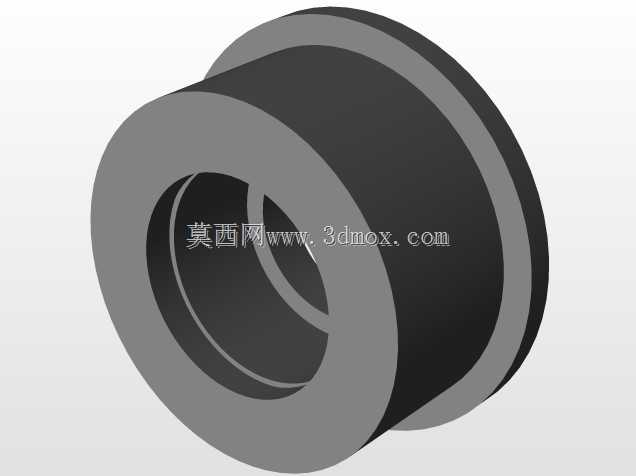

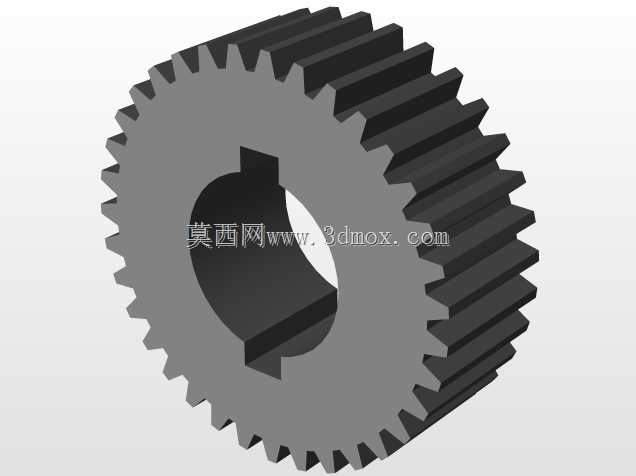

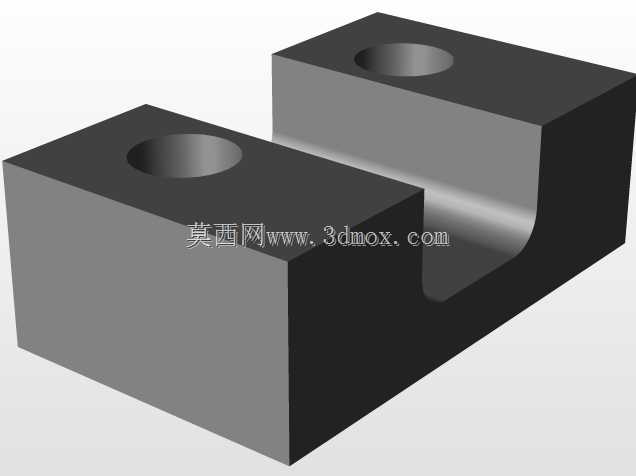

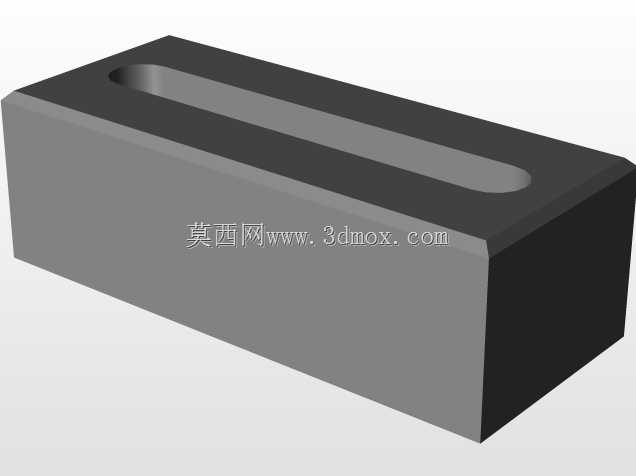

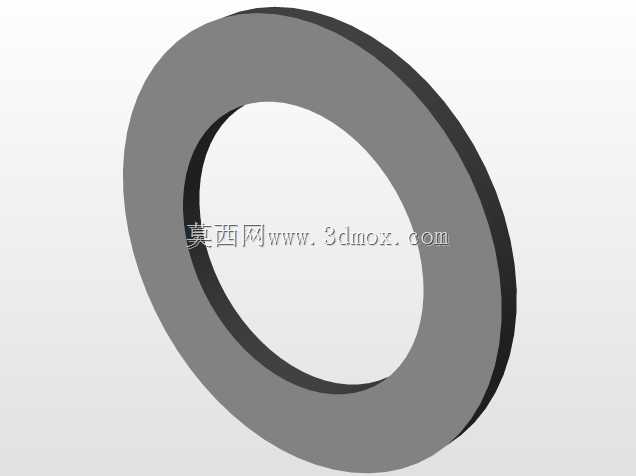

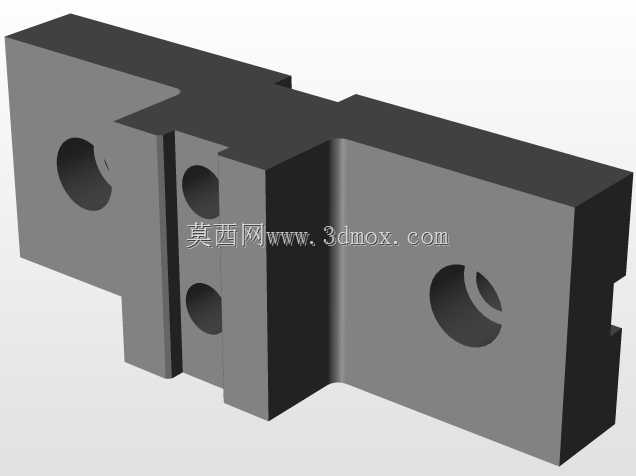

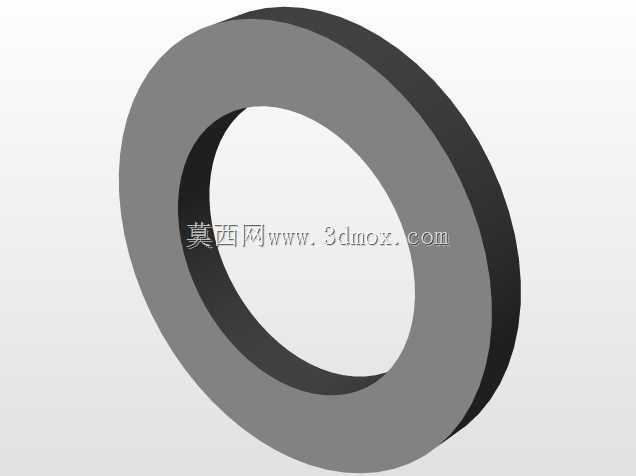

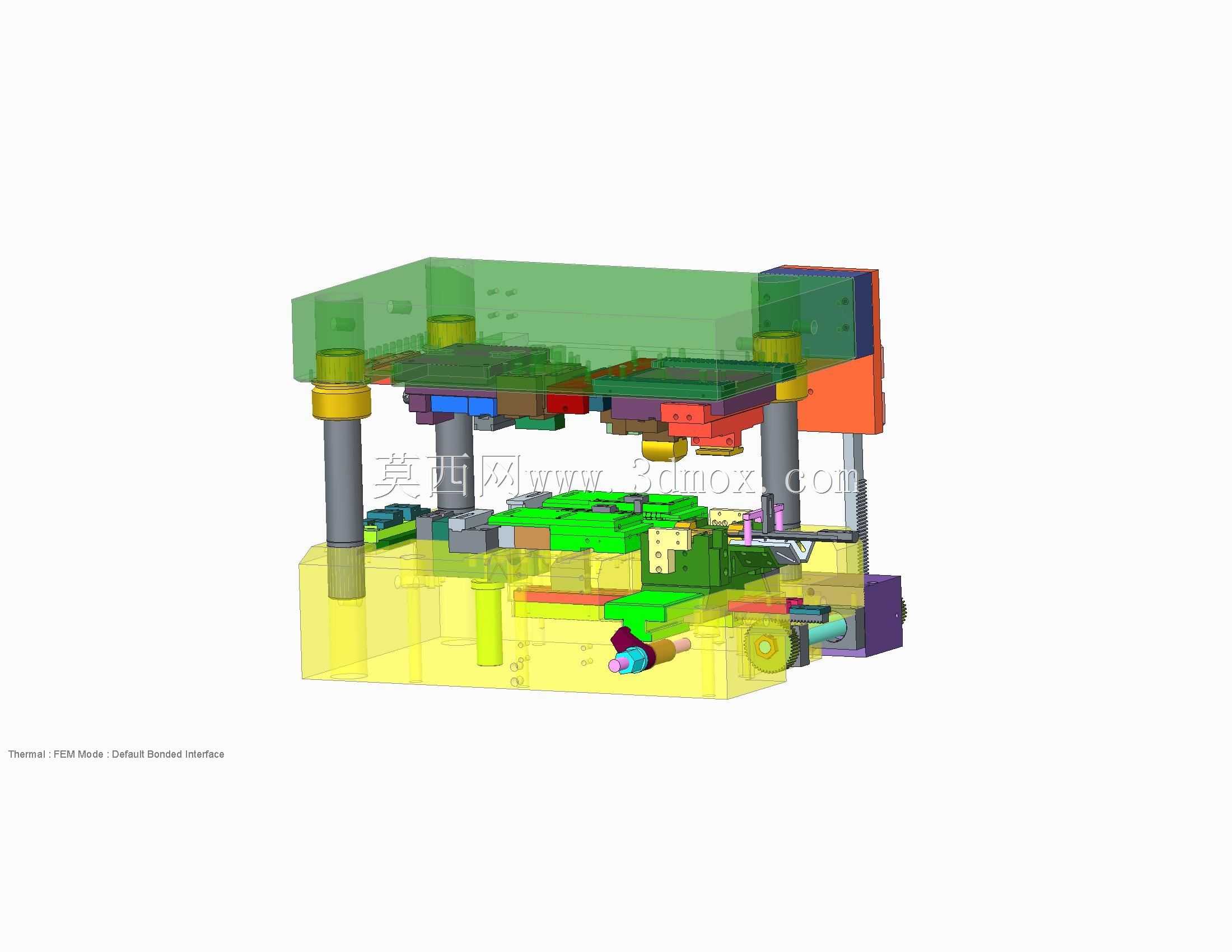

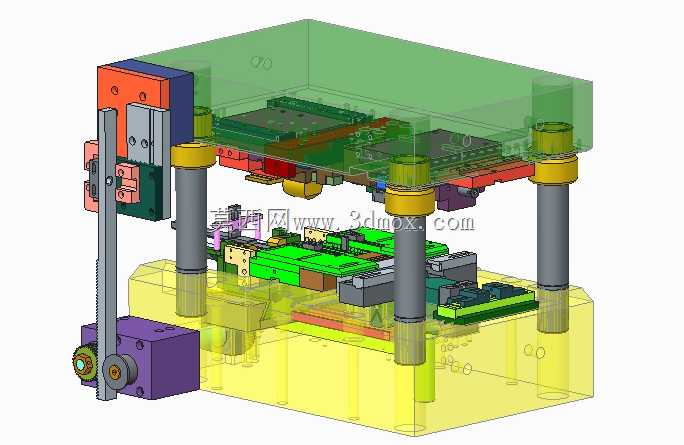

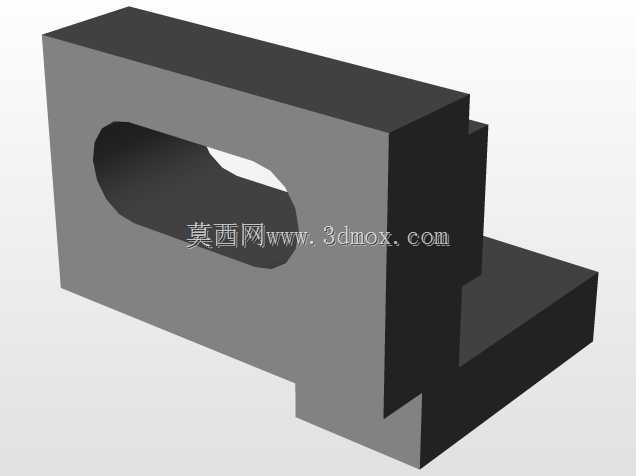

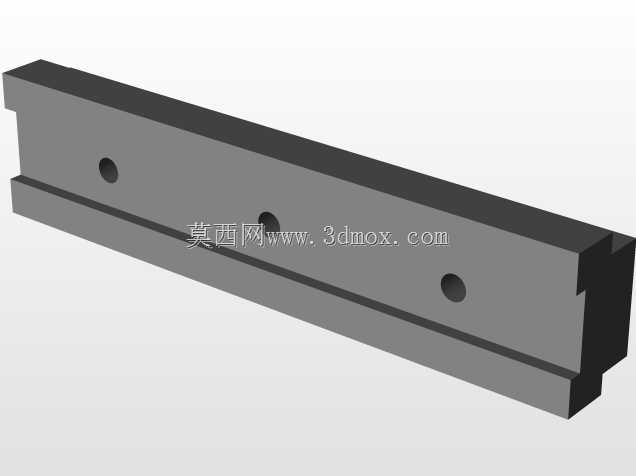

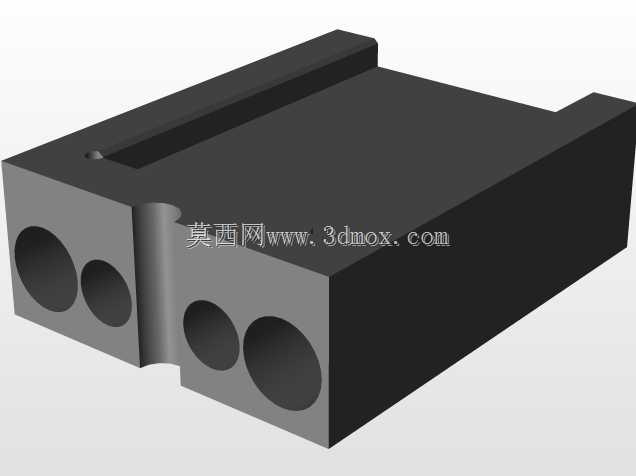

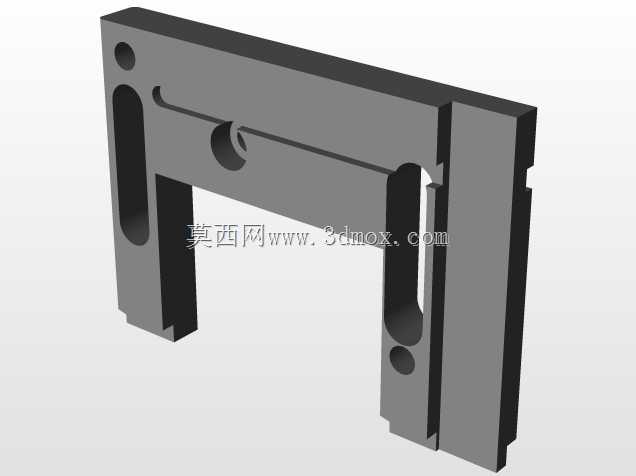

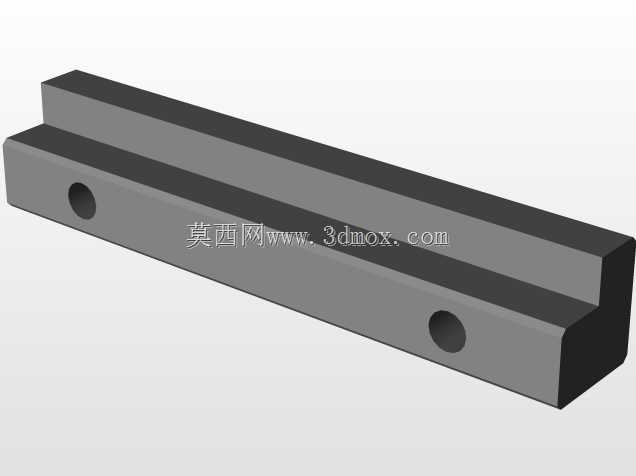

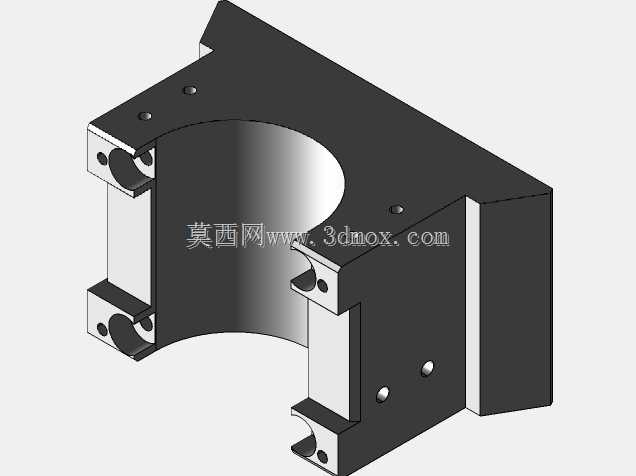

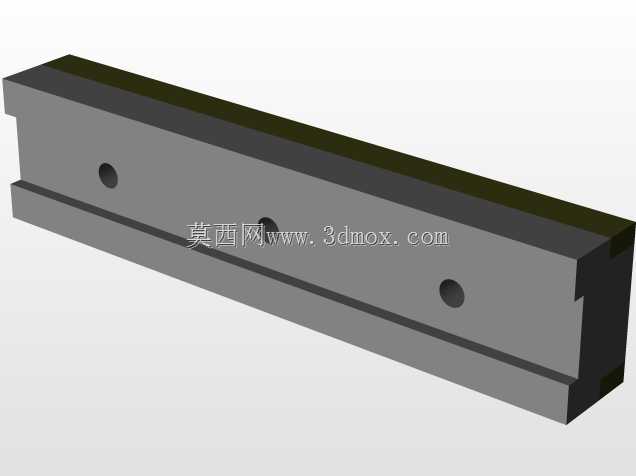

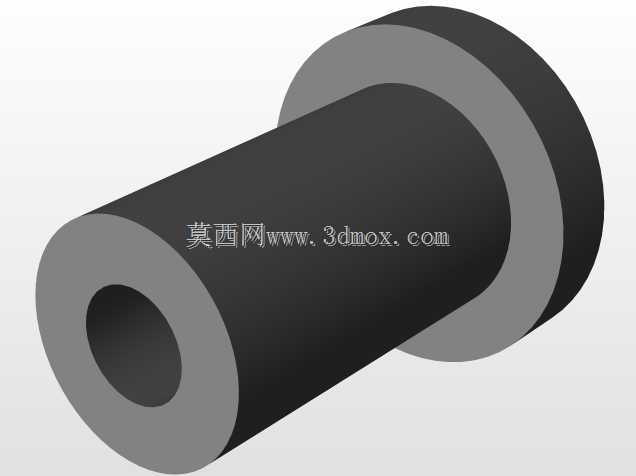

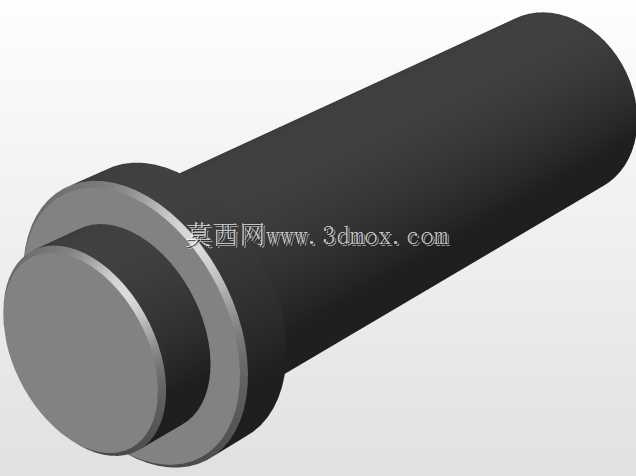

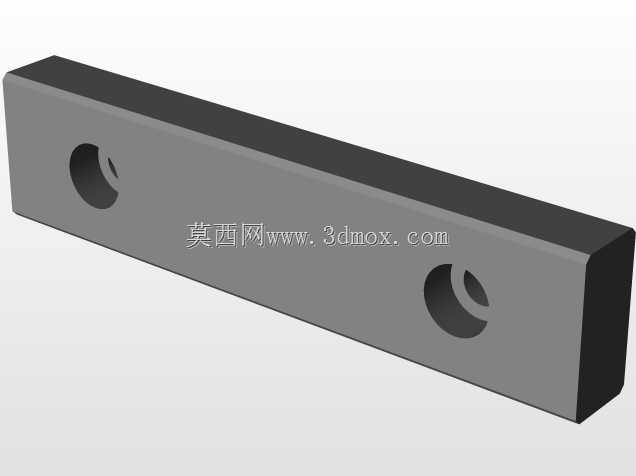

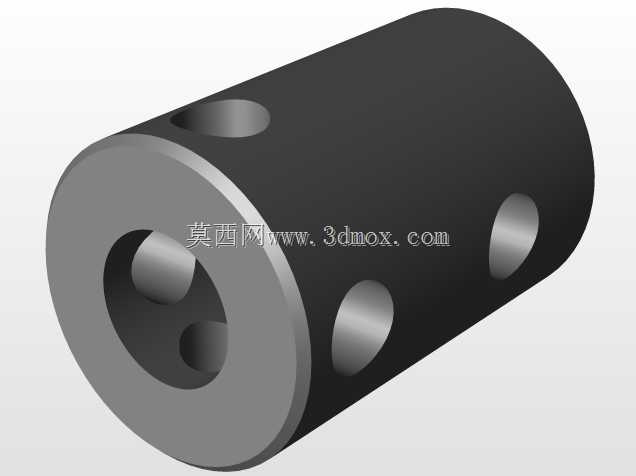

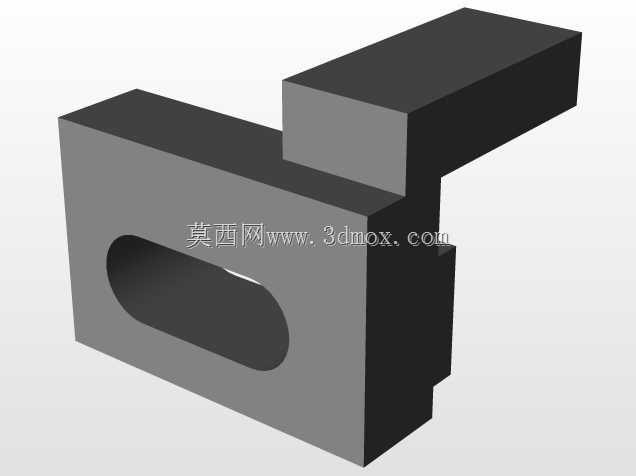

该套工装结构主要应用于金属轴承零部件的精密压印成形场景，适配大吨位高压冲压设备的安装使用需求，核心功能是在金属直条坯料上完成轴承坯件的落料、成形工序，同时在轴承内侧同步完成硬币标识的压印加工，将原本分散的多道工序整合为单次冲压行程即可完成的复合加工流程，大幅缩减金属轴承带标识产品的生产周转环节，提升批量加工的生产效率与成品一致性。整套工装采用四柱式导向结构作为整体承载框架，四根高精度导向立柱搭配自润滑导套，为上下模的合模动作提供稳定的垂直导向，可承受250吨级高压冲压作业时的偏载冲击力，避免合模过程中出现错位偏移，保障压印标识的清晰度与轴承成形尺寸的精度稳定性。上模部分集成了坯料压紧组件、成形凸模、标识压印头以及卸料弹性结构，合模时首先由压紧组件将金属直条坯料牢牢压实在下模定位面上，杜绝高压冲压过程中坯料出现窜动移位，随后成形凸模完成轴承轮廓的冲切与外形成形，末端的硬质合金压印头同步在轴承内侧压出清晰的硬币状标识，开模时卸料结构自动将卡在上模的成品件推出，避免工件粘模影响连续作业。下模部分设置了适配坯料宽度的导料槽、成形凹模、顶料组件以及坯料步进定位机构，导料槽可引导金属直条坯料沿固定方向步进送料，定位机构精准控制每次送料的步距，确保每一个加工工位的坯料位置精准对齐，凹模采用镶拼式结构设计，易磨损的刃口与压印配合部位单独采用高耐磨合金材质制作，长期使用后可单独更换镶件，降低工装的维护成本。整套工装的安装边界完全适配常规大吨位冲床的工作台装夹尺寸，上下模座预留了标准的T型槽装夹位与模柄安装接口，可直接安装在对应吨位的冲压设备上投入使用，无需额外制作过渡连接结构；侧方配置的齿轮齿条式行程检测组件可实时反馈上下模的开合位置，可对接设备的自动化送料系统实现全自动连续生产，适配轴承零部件的大批量规模化加工需求，加工出的轴承件内侧标识清晰饱满，外形尺寸一致性高，可有效规避多工序加工带来的定位误差与二次装夹损伤问题。
