手动压装销切割一体加工设备结构设计

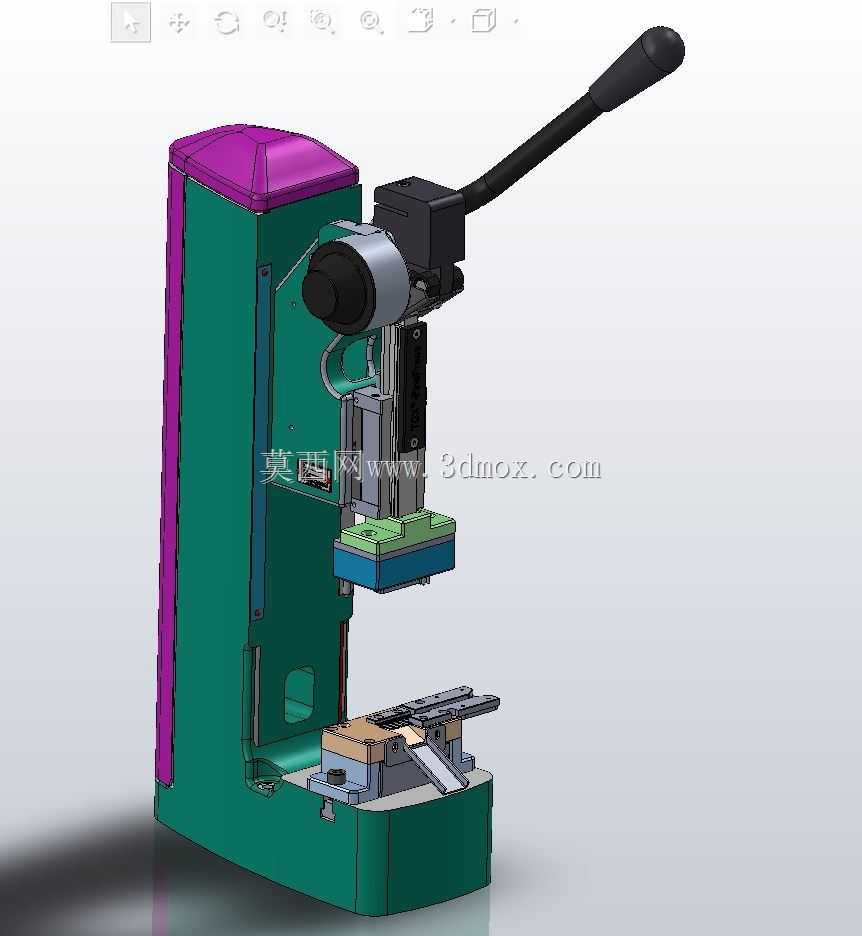

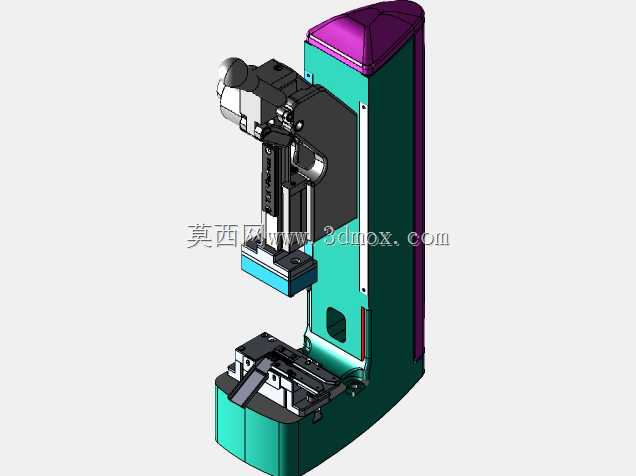

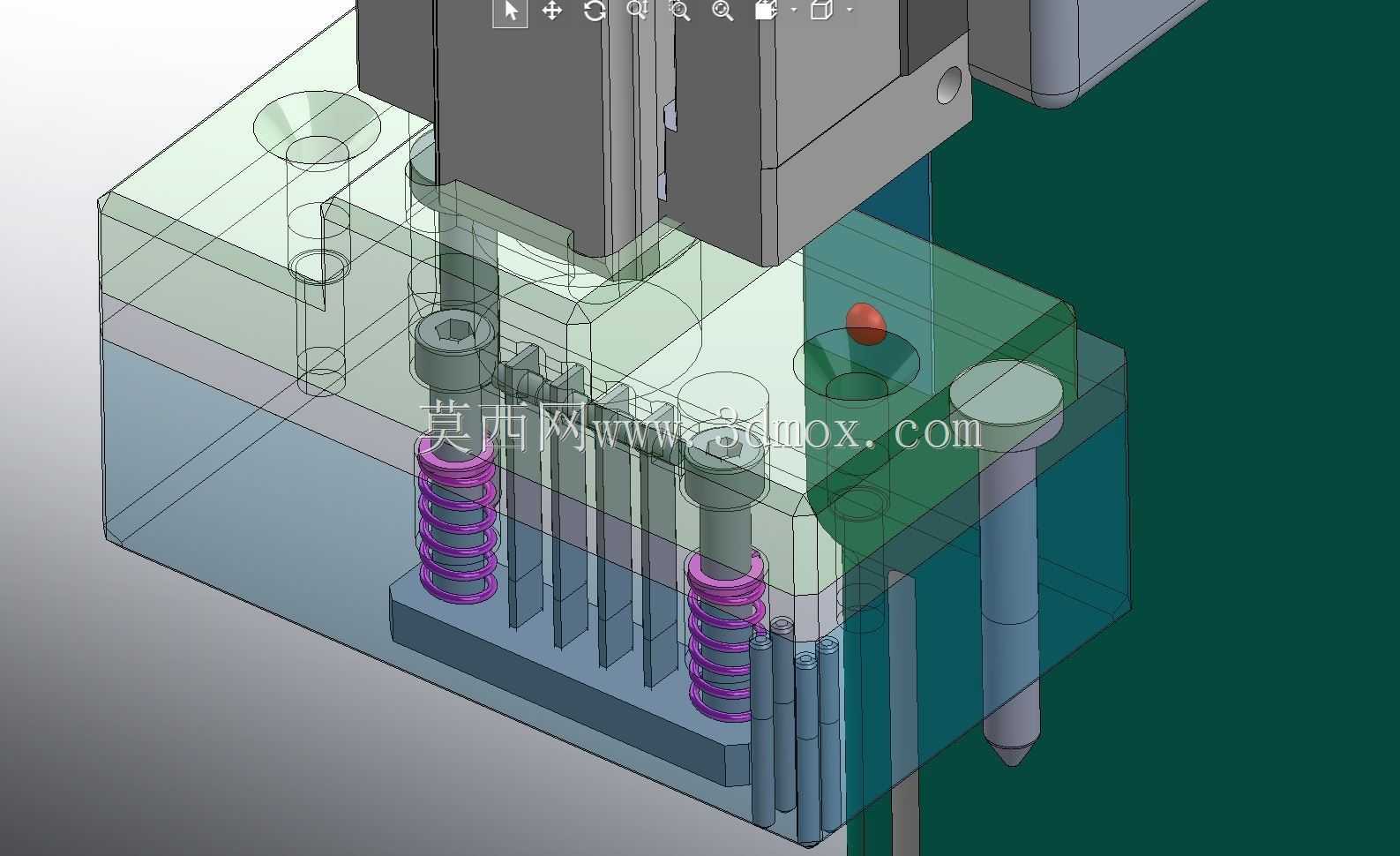

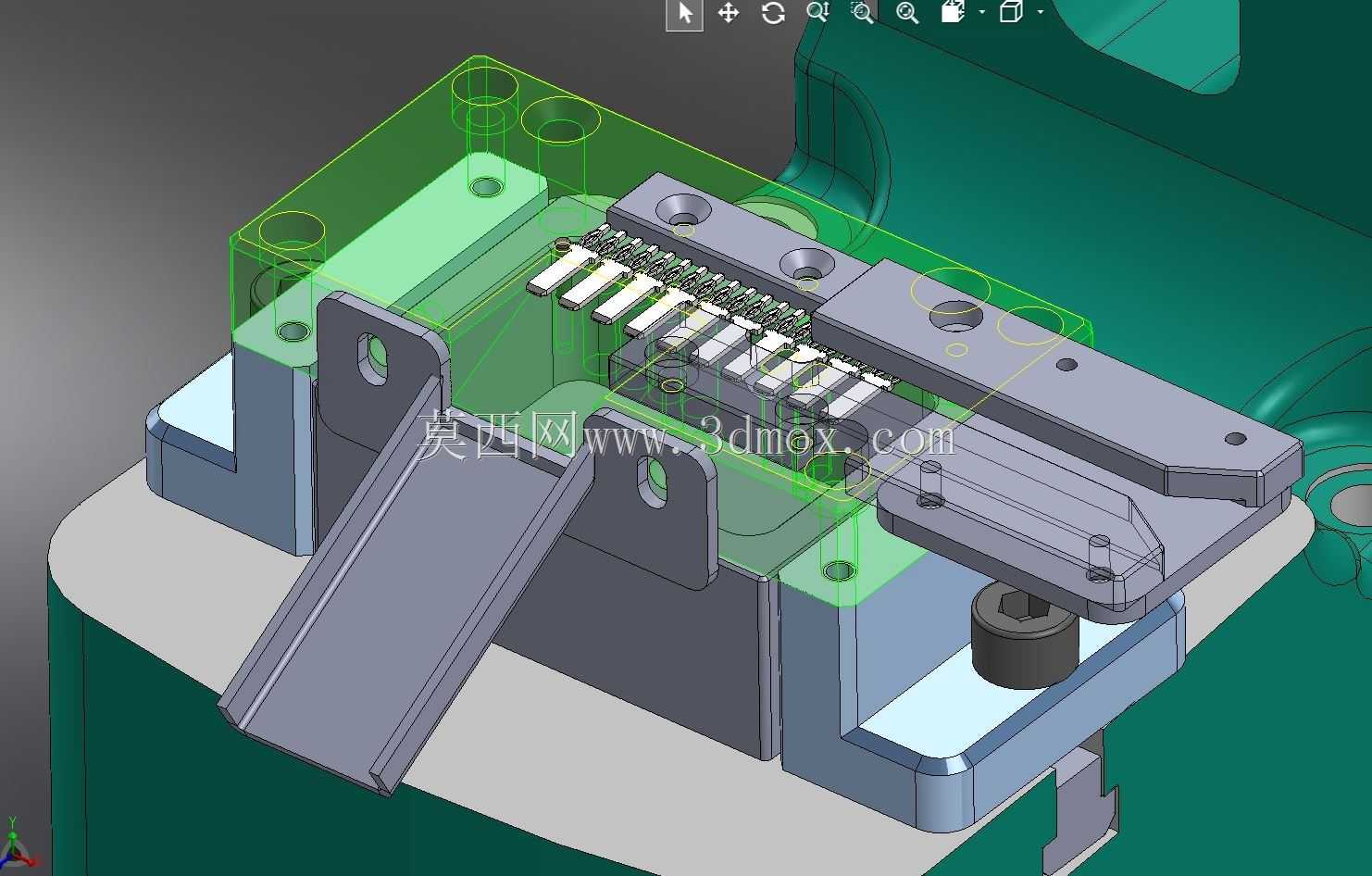

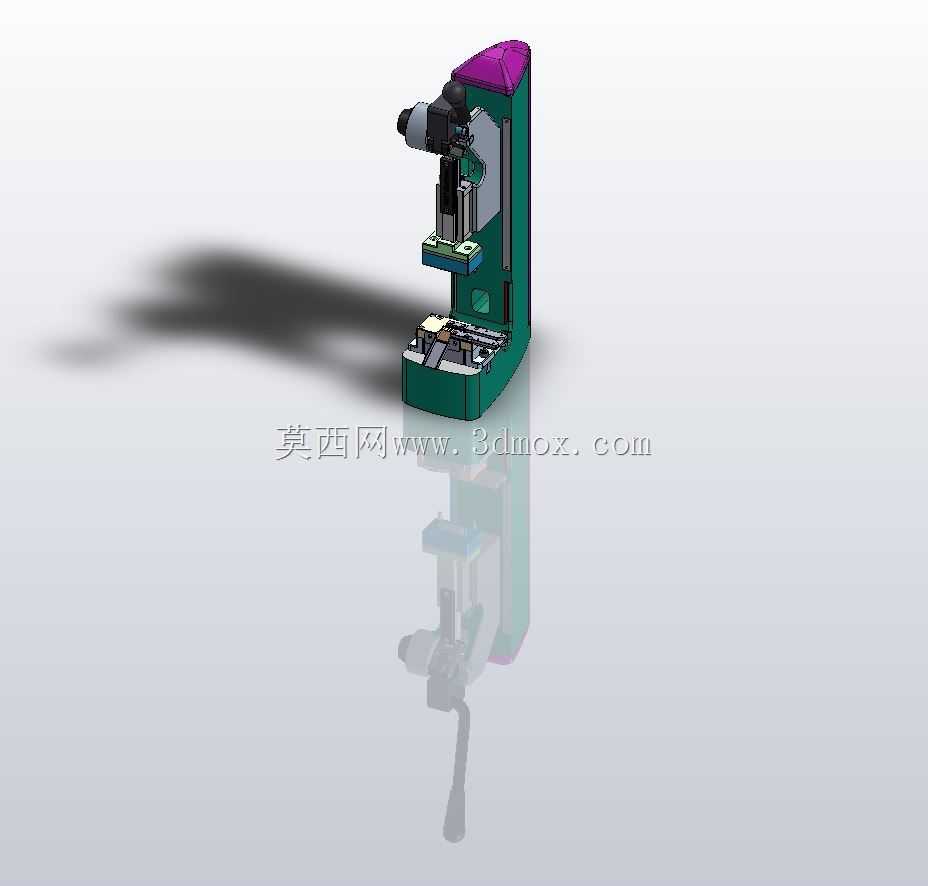

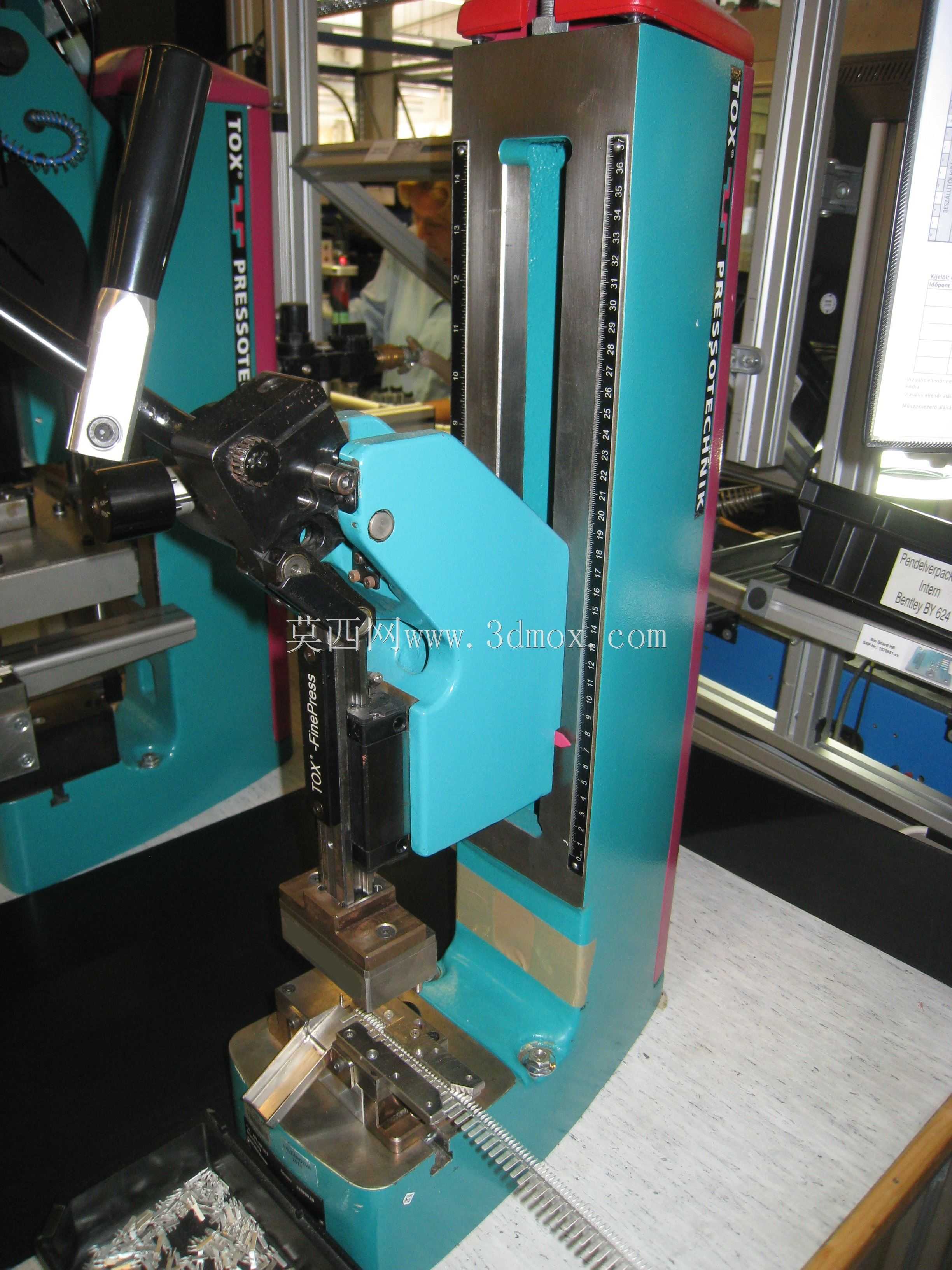

该设备是面向小型零部件装配工序开发的手动压装与销切割一体化作业装置，主要应用于电子接插件、小型五金组件、低压电器配件的生产装配场景，适配小批量多品种的产线补装、返修工位以及小型加工坊的零件装配作业，可在单台设备上完成销钉压装到位与多余销段裁切的两道核心工序，无需工件在压装工位与切割工位间周转，有效缩减工序流转时长，降低工件二次装夹带来的位置偏差。设备整体采用立式悬臂操作结构，主体支撑框架为立式箱型结构，底部设置带定位槽的工件安装平台，可根据不同加工工件的外形更换适配的定位夹具，保证工件放置时的位置精度，避免压装过程中工件偏移导致的销钉歪斜、压装不到位问题。上部操作端采用加长杠杆式手动压臂，通过杠杆力放大原理降低操作人员的施力强度，压臂末端设置防滑握套，适配长时间手动操作的使用需求，压头组件集成压装执行端与裁切刀组，压头下行过程中首先完成销钉的压入动作，当压头下行到设定行程位置时，裁切刀组同步动作，将伸出工件表面的多余销段平整切断，整个作业过程单次扳动压臂即可完成，操作逻辑简单，新员工无需长时间培训即可快速上手。设备的设计过程中充分考虑了手动操作的安全边界，压头区域设置半包围式的防护挡边，避免裁切过程中销屑飞溅伤人，同时压臂设置复位弹簧，完成压装裁切动作后压头可自动回升至初始位置，减少操作人员的回程操作步骤。设备整体占地尺寸紧凑，无需外接气源、电源即可独立作业，可直接放置在常规工作台面上使用，安装时仅需将底部框架通过螺栓固定在工作台面即可，无需复杂的地基施工或管线排布，适配灵活变动的工位布局需求。设备的压装行程与裁切位置可通过侧部的调节旋钮进行微调，可适配不同长度规格销钉、不同压装深度要求的工件加工，夹具安装位置预留了通用的T型槽安装位，更换不同产品的夹具时无需重新加工设备安装面，大幅缩短产品换型的调整时间。在结构强度设计上，主体支撑框架采用加厚钣金焊接结构，可承受手动压装过程中的最大反作用力，长期使用不会出现框架变形、压头偏移的问题，导向部位采用直线导轨结构，保证压头下行过程中的直线度，避免压装过程中出现侧向力导致销钉弯曲、裁切断面不平整的问题。
