手动液压式国产管材弯曲加工设备

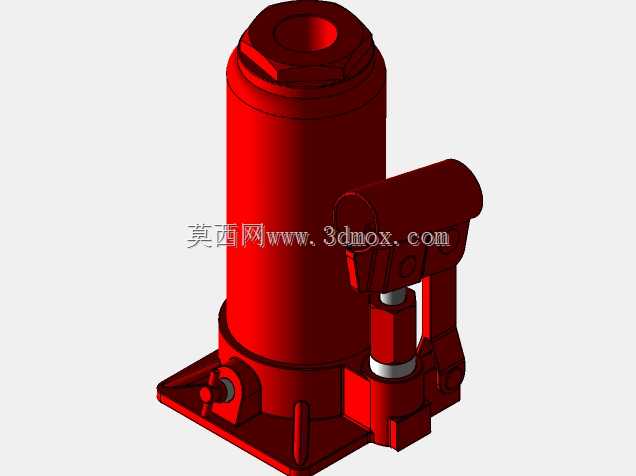

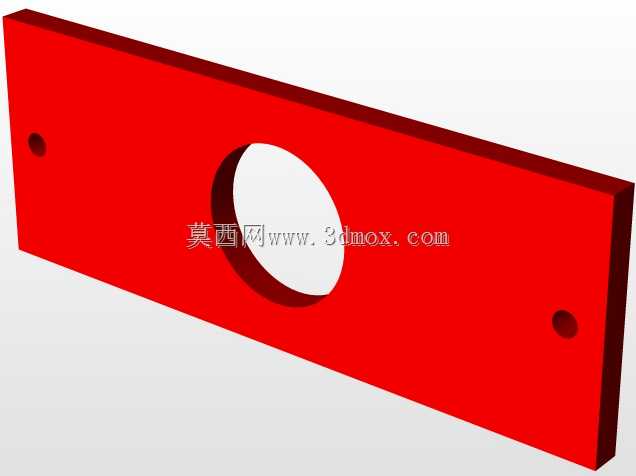

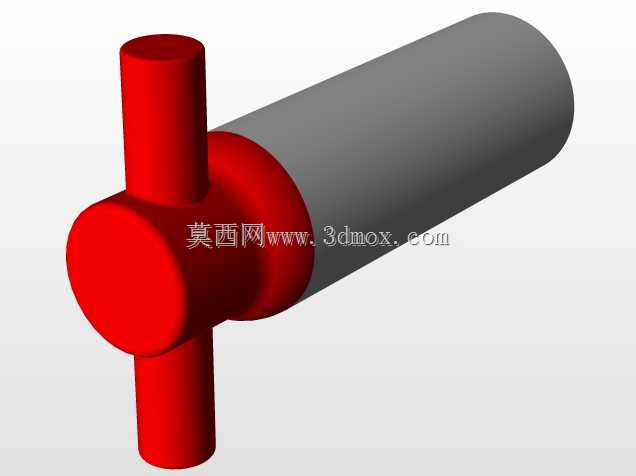

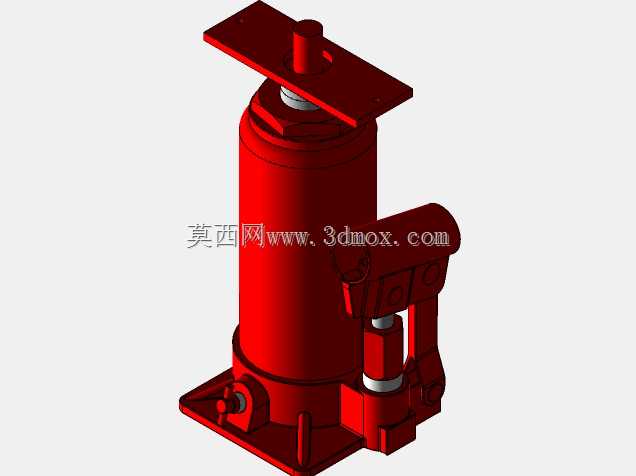

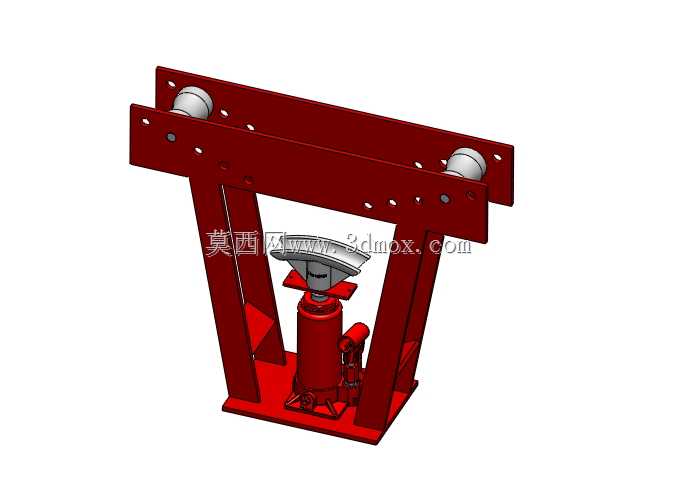

这款手动液压弯管设备主要面向小型五金加工、现场管线施工、小型机修作坊等场景使用，可在无外接动力源的作业环境下完成金属圆管的定角度弯折作业，适配普通碳钢管、薄壁镀锌管、低压流体输送管等常见管材的冷弯加工，无需额外加热管材即可完成弯折作业，避免管材受热出现材质劣化、氧化起皮等问题，尤其适合水电安装、简易护栏加工、小型农机维修、户外管线抢修等对设备便携性有要求的作业场景，无需复杂安装固定，放置在平整硬质地面即可开展作业。设备整体采用框架式对称结构设计，主体承载框架为厚钢板焊接成型的门型支架，顶部横梁开设多组等距调节孔位，可根据待加工管材的管径、目标弯折半径调整顶部两个支撑滚轮的安装间距，适配不同规格管材的弯折受力需求，两个支撑滚轮采用带圆弧槽的耐磨金属轮体，可贴合管材外壁避免弯折过程中管材表面出现压痕、凹陷变形。设备中部集成手动液压驱动单元，液压顶升端安装与管材弧度匹配的弯折压头，作业时将待弯管材放置在两个顶部支撑滚轮之间，压头对准管材弯折点位，通过反复按压液压手动摇杆即可驱动压头缓慢顶升，对管材施加稳定的静压力使管材逐步发生塑性变形，达到目标弯折角度后即可打开液压泄压阀，带动压头复位取出加工完成的弯管，整个施力过程平稳可控，可避免瞬间冲击力导致管材弯折处出现瘪管、开裂等报废问题。设备底部为整块钢板裁切成型的安装底座，底座预留四个固定孔位，在固定工位使用时可通过膨胀螺栓将设备固定在水泥工作台或钢制机架上，进一步提升作业时的稳定性，避免受力过程中设备出现移位、侧翻；在户外移动作业场景下，无需固定即可依靠自身重量保持作业稳定，单人即可完成设备搬运、移位、操作全流程。整体结构无复杂电控元件、无外接管路，日常维护仅需定期检查液压油位、给滚轮转轴加注润滑脂即可，故障率极低，适合非专业机械操作人员快速上手使用，弯折作业时可根据加工需求搭配不同规格的压头与滚轮槽套，覆盖小口径到中等口径常用管材的弯折需求，弯折后的管材弧度顺滑，弯折处椭圆度控制在合理范围内，可满足常规低压管线、结构护栏、简易机架的加工精度要求，无需二次校形即可直接投入装配使用。
