电动三轮双轮联动转向悬挂结构

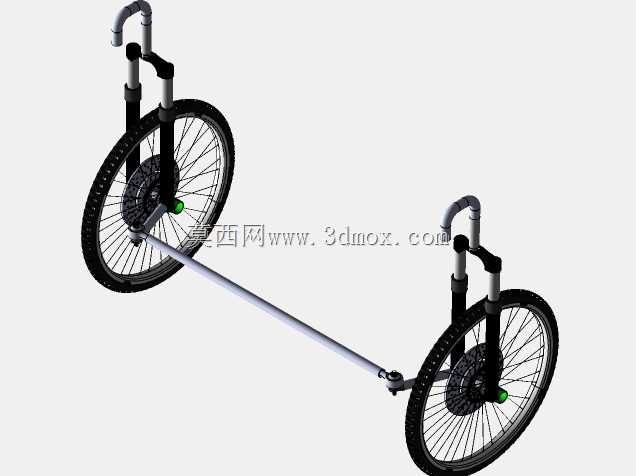

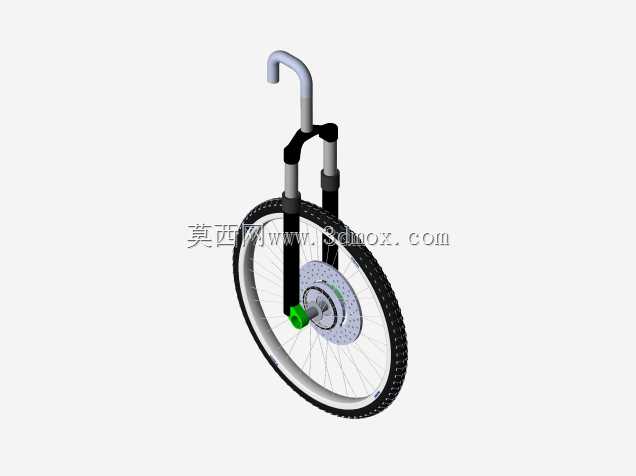

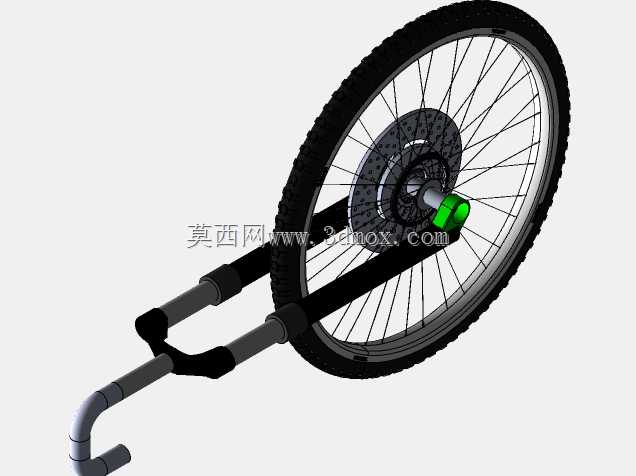

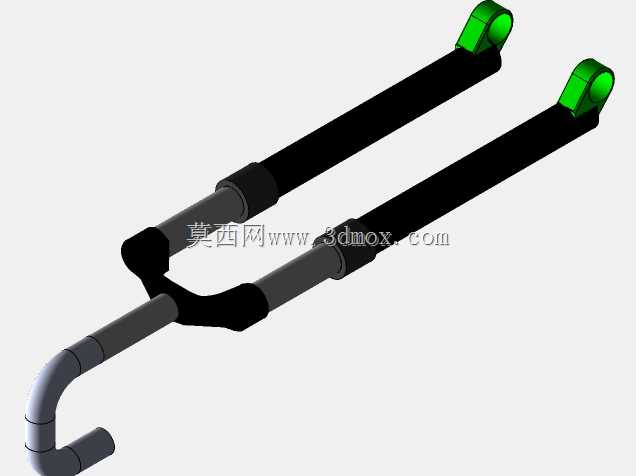

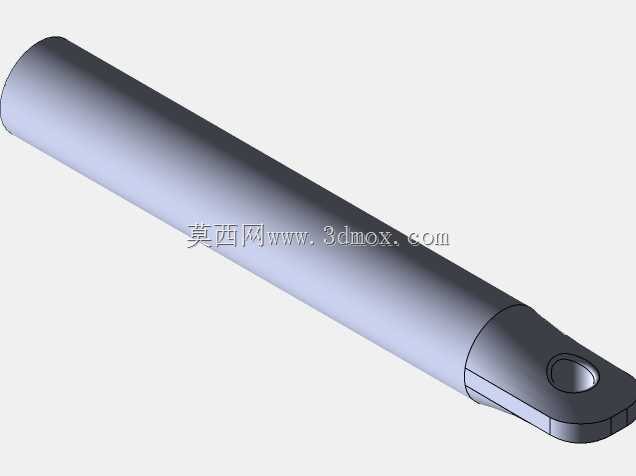

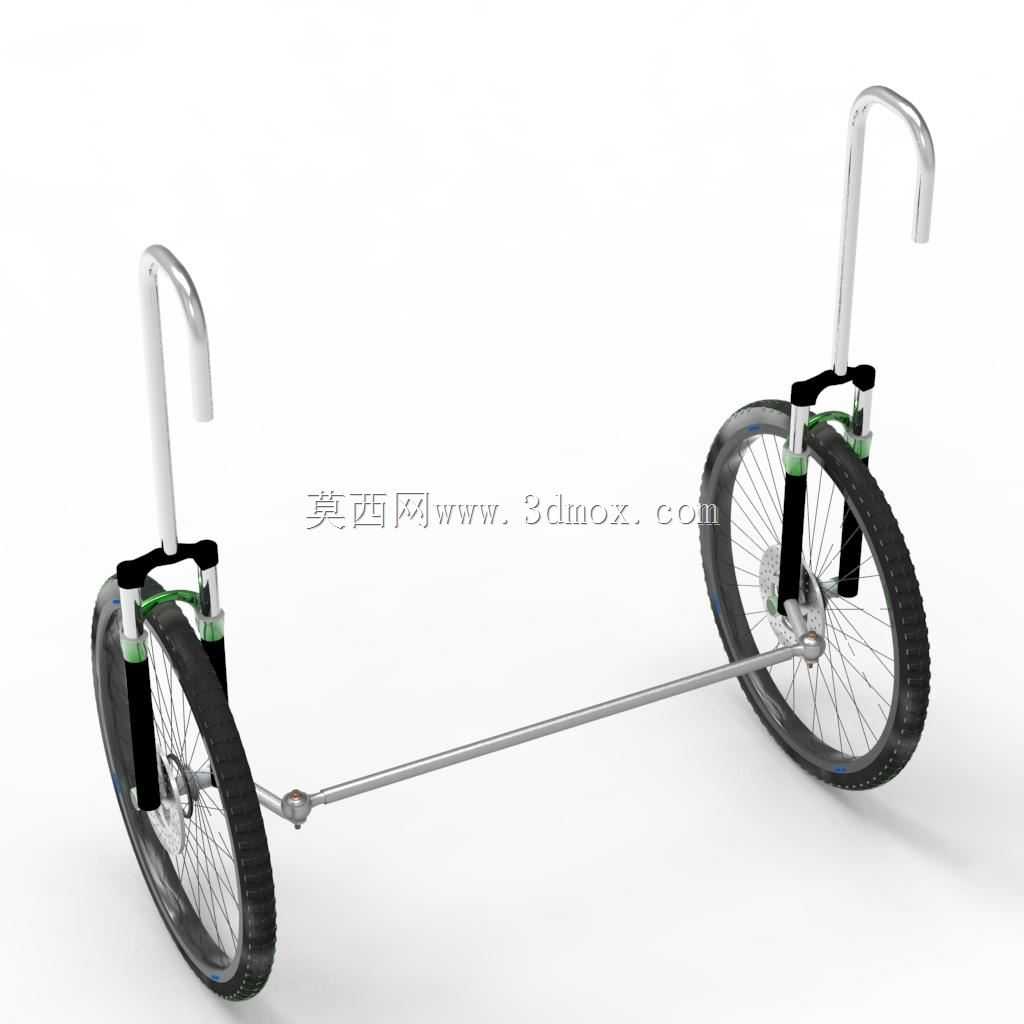

该结构主要适配轻型电动三轮代步车、小型载货电动三轮车的前部转向系统，同时也可拓展应用于休闲倒三轮自行车、特种低速作业三轮载具的前端行走转向单元，能够在低速通行场景下为车辆提供稳定的转向操控能力，兼顾骑行舒适性与转向精准度，解决传统三轮车型转向生硬、颠簸路段操控稳定性差的常见问题。整套转向总成采用对称式双轮布局，通过横向布置的刚性转向连杆实现两侧车轮的同步转向动作，转向过程中两侧车轮可根据转向角度自动匹配合理的转角差，减少轮胎与地面的滑动摩擦，既能够降低行驶过程中的轮胎损耗，也能避免转向时出现车轮卡滞、侧滑的风险，提升低速行驶时的操控安全性。两侧的行走单元直接沿用成熟的山地自行车前叉悬挂结构，搭配带充气轮胎的标准自行车轮组，前叉内置的减震阻尼结构可有效过滤铺装路面的细小颠簸以及非铺装路面的冲击震动，在经过坑洼路面、减速带时能够缓冲大部分竖向冲击力，避免震动直接传递到转向把手与车架，大幅提升驾乘过程的舒适程度。设计过程中优先考虑了零部件的通用化适配性，轮组、前叉等易损部件均采用市面通用的标准自行车配件规格，后期维护更换无需定制特殊配件，能够有效降低整车的生产与后期运维成本；转向连杆采用等长对称设计，两端通过球铰结构与两侧车轮的转向节连接，连接部位预留了合理的活动间隙，既保证转向动作的顺滑无卡顿，也能在悬挂压缩回弹时避免连杆出现运动干涉。安装边界方面，整套总成的横向宽度适配常规三轮车型的前部轮距要求，竖向安装位可根据不同车型的车架高度调整把手立管的固定长度，转向连杆的安装高度避开了前轮的转动与跳动行程范围，两侧车轮的最大转向角度经过限位设计，既满足日常通行的最小转弯半径需求，也不会因转向角度过大导致连杆、前叉与车架发生碰撞。整套结构将转向功能与悬挂减震功能集成一体，无需额外设计独立的减震安装位，能够简化前部车架的结构设计，降低整车前部的装配复杂度，同时整体重量控制在合理区间，不会过度增加整车的前部负载，有利于平衡整车的前后重量分配，提升行驶过程中的稳定性。
