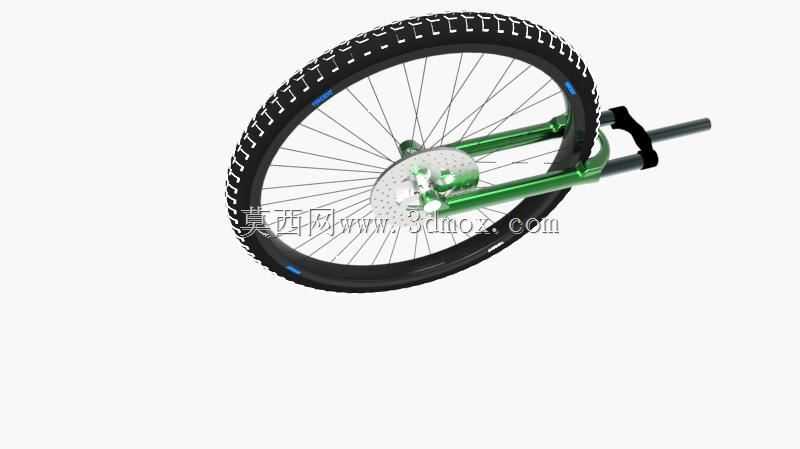

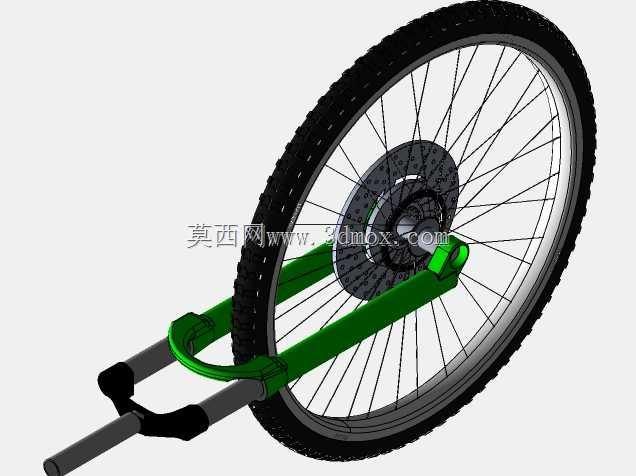

山地车前轮带前叉制动总成结构设计

该结构为山地车前端行走与制动集成总成，主要应用于山地越野、城市通勤、户外骑行等各类自行车的前端行走系统，是自行车实现转向、承载、滚动行进与减速制动功能的核心集成部件，直接决定骑行过程中的转向操控手感、颠簸路面滤震表现、制动响应效率以及高速骑行的安全稳定性。

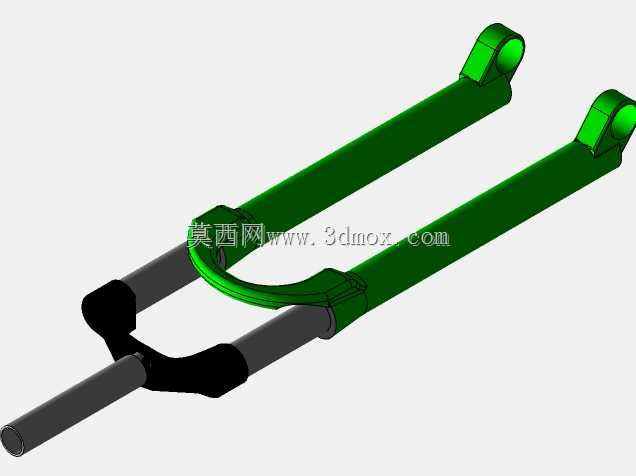

该总成集成了悬架前叉、辐条式车轮、盘式制动器三个核心功能模块，各模块之间通过标准化安装接口配合，无需额外定制转接件即可完成整车前端的装配。其中悬架前叉采用双侧肩控结构，叉腿预留了盘式制动卡钳的标准安装位，叉肩与舵管采用一体化同轴设计，舵管尺寸适配主流山地车头碗组规格，安装时可直接穿入车头碗组与把立锁紧，实现转向动作的顺畅传递，叉腿行程适配常规越野路面的颠簸冲击，可过滤骑行过程中来自路面的小幅震动，降低骑行者的手臂疲劳感。

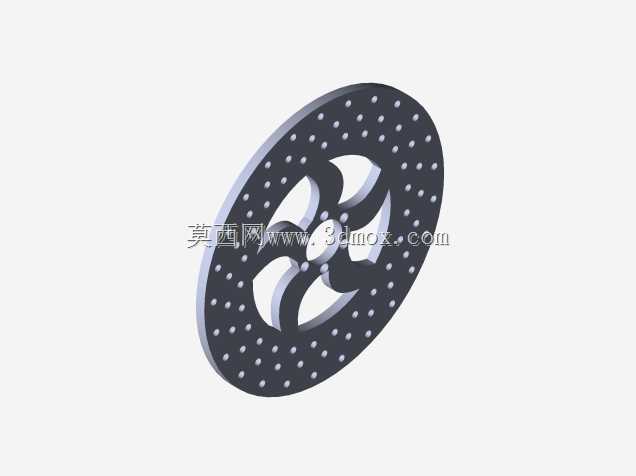

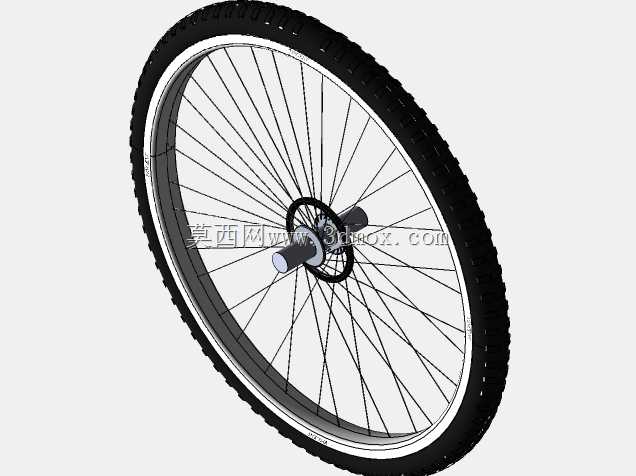

车轮部分采用等径钢丝辐条交叉排布结构，轮辋为山地车专用加厚铝合金轮辋，适配常规尺寸的山地越野轮胎，轮辋边缘带有轮胎限位凸台，可避免低压越野骑行时轮胎脱圈；花鼓为盘刹专用花鼓，一侧预留了标准六钉刹车盘安装位，花鼓内部轴承与轴档配合精度经过设计校核，可保证车轮高速转动时的径向跳动量控制在合理范围内，降低滚动阻力。盘式制动器部分采用通风碟片设计，制动卡钳安装于前叉腿预留位，碟片与花鼓同轴锁紧，制动时卡钳活塞夹紧碟片产生制动力矩，相比传统圈刹结构不受雨天、泥水污染影响，制动衰减幅度更小，可在复杂路况下提供稳定可靠的制动力输出。

设计过程中优先考虑了各部件的安装兼容性与受力合理性，辐条排布采用交叉编法，可均匀承载骑行时的垂直载荷与转向时的侧向载荷，避免单根辐条受力过大出现断裂；前叉叉腿的安装轴线与车轮中心平面保持严格垂直，可保证车轮转动时无偏摆，转向时无卡顿；制动碟片的安装平面与花鼓轴线保持垂直，可避免制动时出现蹭碟、异响等问题。整体安装边界符合主流山地车的前端装配尺寸，替换原有前轮总成时无需改动车架其他结构，可直接适配多数常规硬尾山地车的前端安装需求，兼顾了日常通勤的耐用性与越野骑行的性能表现。
