拉力赛车后转向节结构设计

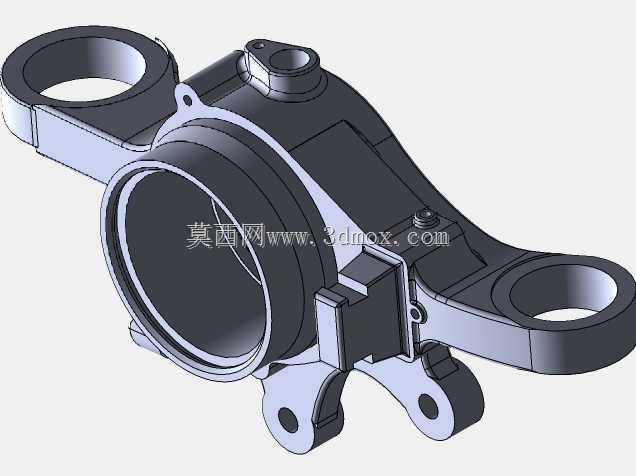

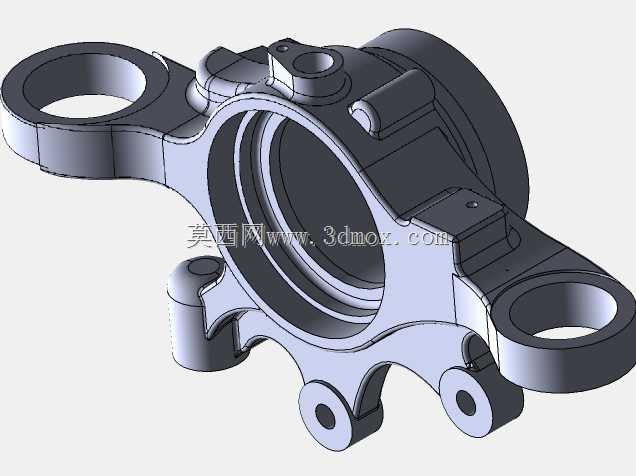

该零件为专业拉力赛车底盘行走系统中的核心承载转向部件，主要应用于非铺装路面高速竞技场景下的赛车后轮转向承载环节，适配大行程越野拉力悬架结构，能够在连续颠簸、飞跳落地、侧向大G值过弯等极端工况下，承担车轮与悬架系统之间的载荷传递与转向动作执行功能。在实际赛事应用中，该部件需要同时承受车轮传递来的纵向冲击载荷、过弯时的侧向载荷以及驱动、制动过程中的扭矩载荷，是保障赛车极端工况下操控稳定性与行驶安全性的关键结构件。从功能特性来看，该转向节集成了多组安装接口，中心大孔径结构用于适配轮毂轴承总成，为车轮旋转提供稳定的回转支撑；两侧对称的耳式安装孔位用于连接悬架上控制臂，下方两组带衬套安装位的凸台用于匹配下控制臂与转向拉杆的连接点位，侧面预留的凸台结构则用于安装制动卡钳、轮速传感器等附属部件，实现了多部件集成化的安装布局，有效减少了底盘结构的冗余零件数量，降低了簧下质量，提升了悬架响应速度。设计过程中，首先围绕拉力赛事的载荷谱要求确定了各安装点的位置精度与结构强度冗余，所有安装孔位的同轴度、位置度公差均按照竞技级零件标准设定，确保装配后悬架运动轨迹符合设计预期，避免出现转向干涉、四轮定位参数偏移等问题；整体结构采用等强度设计思路，在载荷传递路径上做了加厚加强处理，在非主要承力区域做了镂空减材设计，在保证结构强度满足极限冲击要求的前提下，尽可能压缩零件自身重量，适配赛车轻量化的设计需求。外形尺寸方面，该转向节整体轮廓围绕轮毂中心做辐射式布局，各安装臂的延伸长度严格匹配悬架跳动行程的边界要求，确保悬架在全行程压缩、拉伸过程中，转向节不会与减震器、刹车管路、轮辋内壁发生运动干涉；所有安装端面的加工精度均满足密封、连接的紧固要求，轴承安装位的表面粗糙度与圆度公差能够保证轴承压装后无旷量，在长时间高强度震动工况下不会出现松脱、异响等问题，完全符合专业拉力赛车的竞技使用要求。
