辊筒输送线配套自动转向调整设备

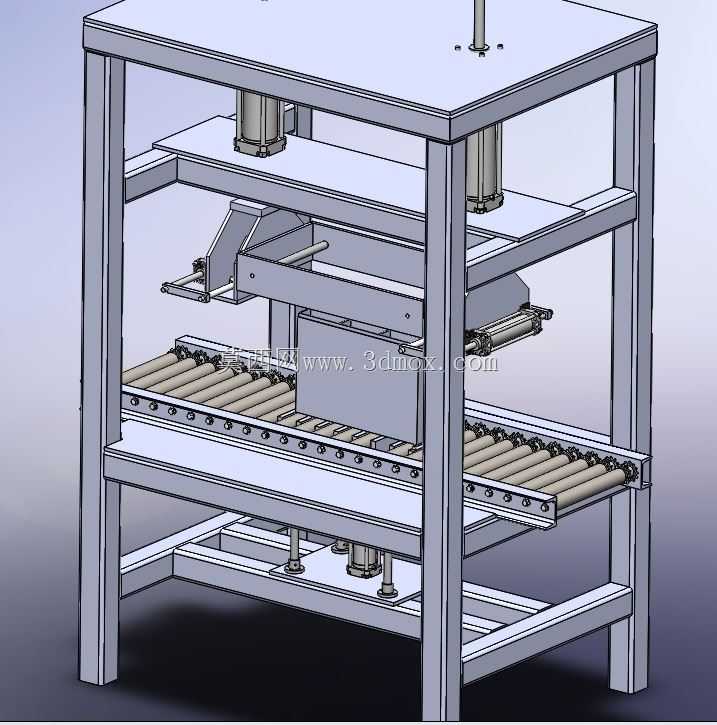

　　在包装、家电装配、食品加工、电商仓储分拣等行业的连续输送产线中，物料转向调整是衔接不同工段输送路径、匹配工位作业朝向的核心环节，传统人工转向不仅效率低下，还容易因人工操作力度不均造成物料磕碰损伤，尤其在整线节拍超过12件/分钟的高速输送场景下，人工作业的节拍稳定性、操作一致性完全无法匹配产线需求，这款配套辊筒输送线的自动转向设备，就是针对这类连续输送场景的物料换向需求开发的专用工位设备。从实际落地的应用场景来看，这类转向设备通常布置在两条呈90度垂直布局的辊筒输送线衔接位置，或是需要调整物料朝向以适配后续贴标、检测、装箱、码垛等工位作业要求的输送段节点，比如在家电总装线的侧板输送段，需要将沿长边输送的侧板转向90度后送入装配工位，或是在电商仓储的箱式货品分拣线中，将货品转向后匹配分拣道口的进料方向，都可以通过该设备完成无停顿的在线转向作业，不需要额外设置物料暂存工位，也不会打断整线的连续输送节奏。设备的核心功能是在物料沿辊筒线输送进入转向工位后，通过顶升机构将物料抬离辊筒输送面，再通过旋转驱动机构带动承载架完成设定角度的回转，待物料朝向调整到位后，顶升机构回落，将物料重新放回辊筒面，物料即可沿调整后的输送方向继续进入下一段输送路径，整个转向过程不需要额外的机械手抓取、夹持动作，对于表面易刮花的纸箱、覆膜板材、包装成品等物料友好度更高，不会留下夹持压痕。从设计思路层面来看，整机采用方通焊接的框架式机架作为承载基础，机架的立柱、

　　横梁均采用标准规格的工业方通焊接后做去应力处理，避免长期受顶升、旋转的交变载荷出现机架变形，设备的下层空间布置顶升驱动组件，中层布置旋转驱动与导向组件，上层为对接输送线的辊筒安装位，整体采用分层布局的结构，既可以保证各组件的安装维护空间充足，也能让整机的重心落在机架底部中心位置，降低设备运行过程中的振动幅度。顶升动作采用气缸作为驱动元件，相比电动推杆、伺服电缸的方案，气缸的响应速度更快，动作行程固定，不需要额外设置复杂的位置控制程序，配合顶升板四角的导向轴与直线轴承，可以保证顶升过程中承载面始终保持水平，不会出现倾斜导致物料滑落的问题；旋转驱动部分采用齿轮啮合的传动结构，顶升组件整体安装在旋转支承座上，

　　通过气缸或电机驱动齿轮带动支承座回转，回转角度可根据实际产线需求调整为90度、180度等常用角度，回转位置设置缓冲限位结构，避免回转到位时的刚性冲击造成物料偏移。设备的外形尺寸完全适配常规的标准辊筒输送线安装边界，机架宽度与对接的辊筒线宽度保持一致，设备进料端、出料端的辊筒高度与前后段输送线的辊筒面高度齐平，安装时只需要将设备嵌入两段输送线的预留空位，调整地脚螺栓高度保证辊筒面水平后，即可完成与输送线的对接，不需要对原有输送线做大规模的结构改造，适配性较强。设备上层的辊筒采用与常规输送线一致的标准镀锌辊筒，辊筒间距根据输送物料的最小底面尺寸设置，保证最小规格的物料也能平稳支撑在辊筒面上，不会出现卡料、掉料的问题；

　　转向承载架的抬升高度设置为略高于辊筒面20-30mm，既可以保证物料完全脱离辊筒面后再进行回转，避免回转过程中物料底部与辊筒发生摩擦刮蹭，也不会因为抬升高度过大造成物料重心偏移倾倒。在实际选型适配时，可根据输送物料的最大重量、底面尺寸调整气缸的缸径、旋转支承的承载规格，以及辊筒的长度与间距，比如针对重量超过50kg的重型物料，可将顶升驱动更换为大缸径气缸或液压顶升结构，旋转驱动更换为伺服电机配减速机的结构，提升重载下的运行稳定性；针对尺寸较小的物料，可适当缩小辊筒间距，增加承载架的支撑点数量，保证小尺寸物料转向过程中的支撑稳定性。设备的气动元件、传动部件均采用标准通用规格，后期维护更换配件的成本较低，日常运维只需要定期给导向轴、齿轮啮合位置加注润滑脂，检查气缸的气源压力是否稳定，即可保证设备长期稳定运行，设备的运行节拍可与前后段输送线的运行信号联动，通过光电传感器检测物料是否到达转向工位，自动触发转向动作，不需要人工操作干预，可完全融入自动化产线的控制系统，实现全流程的无人化作业。
