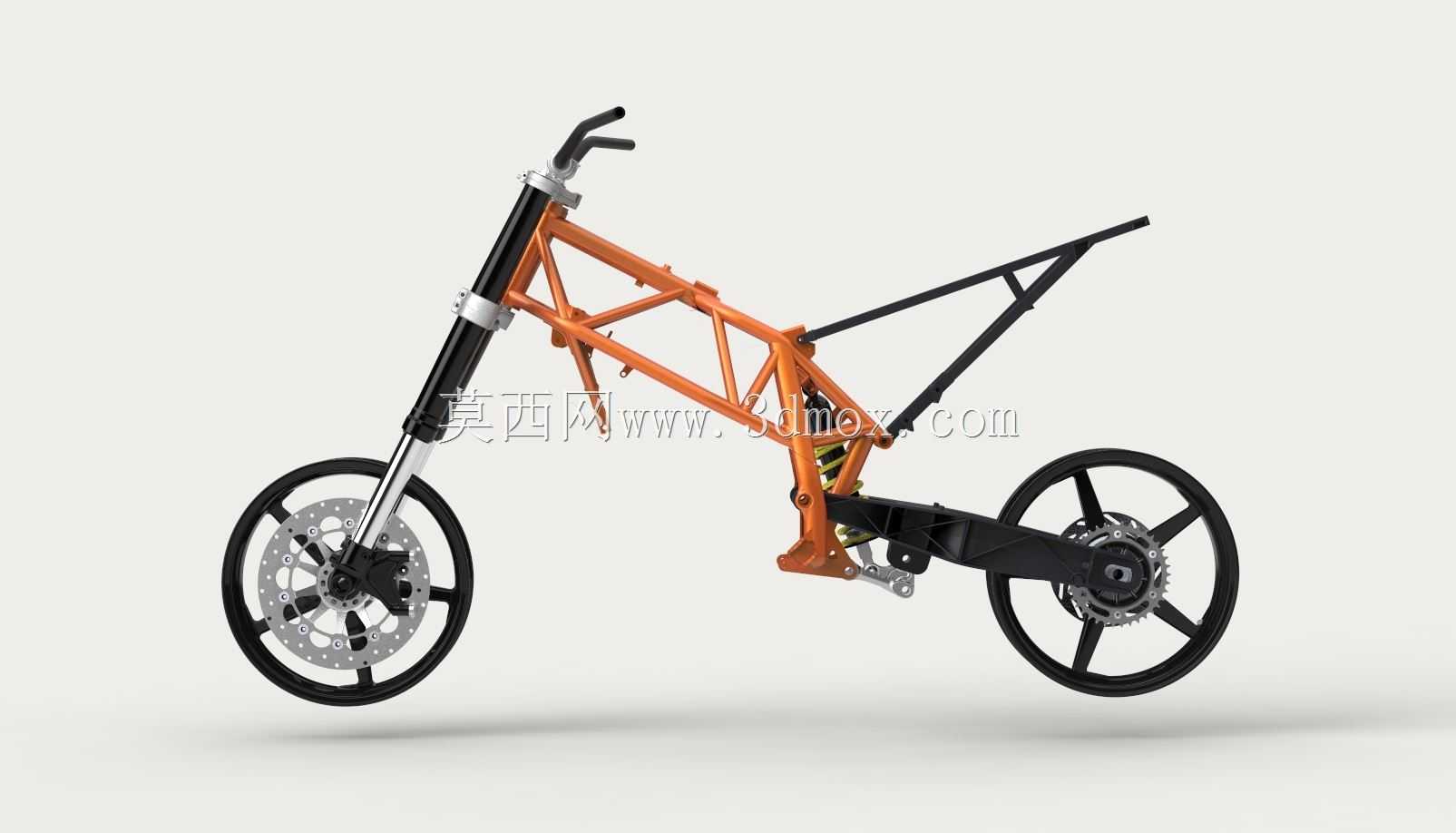

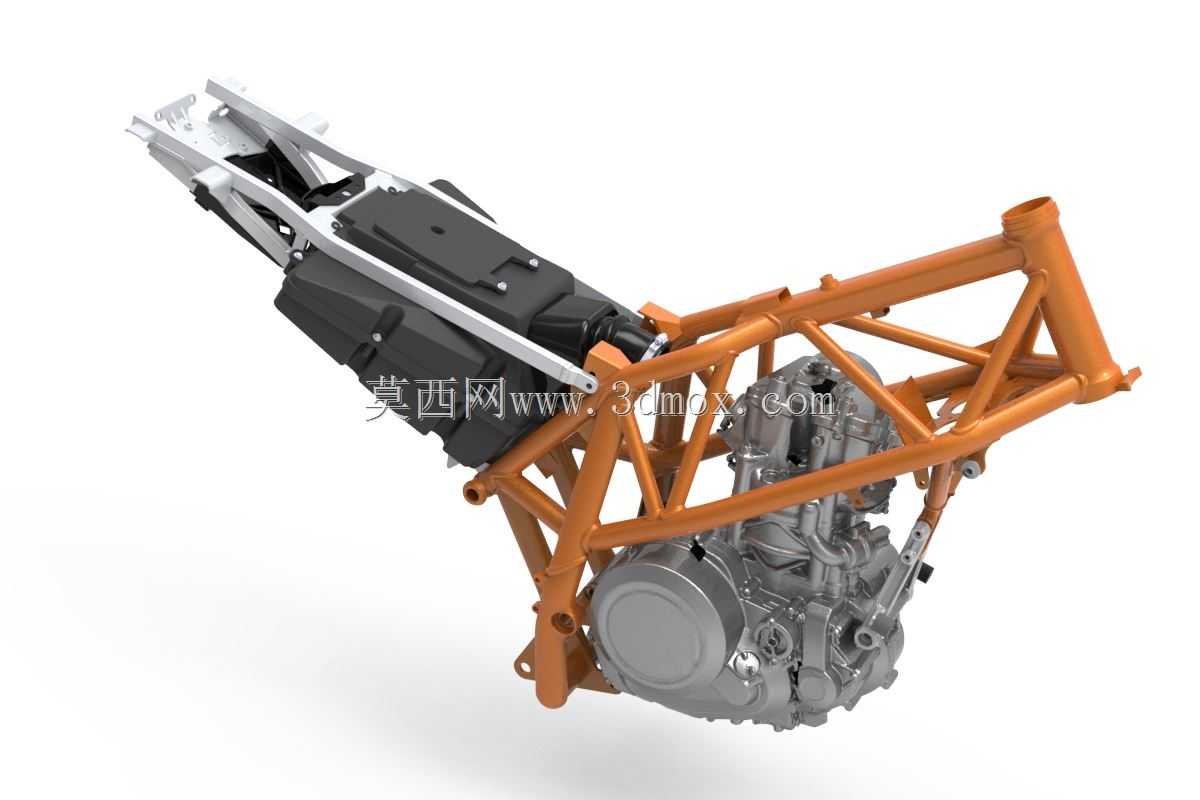

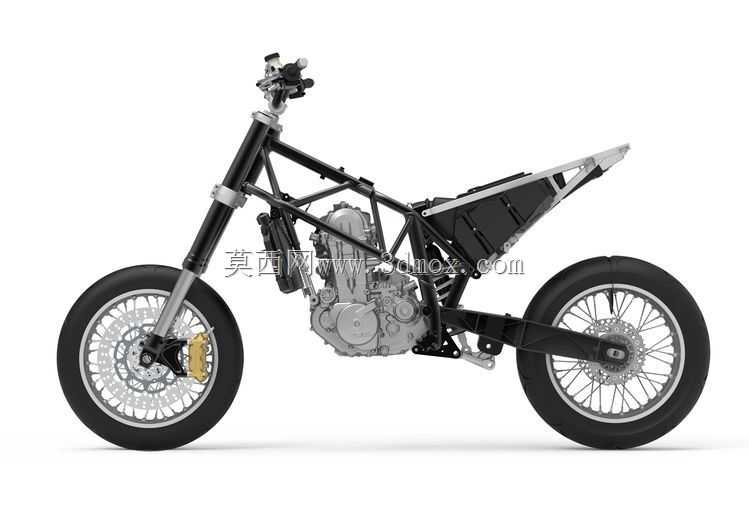

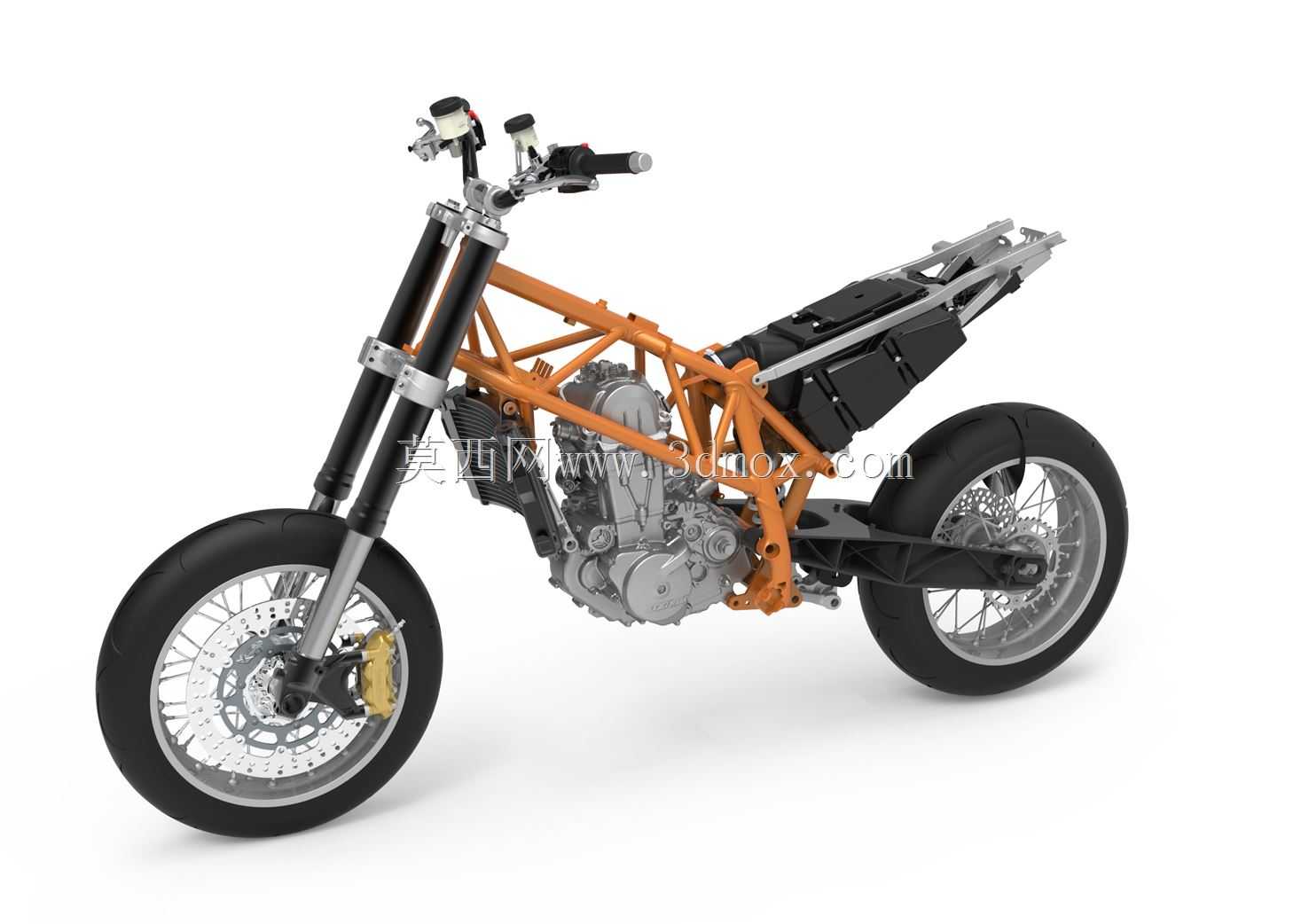

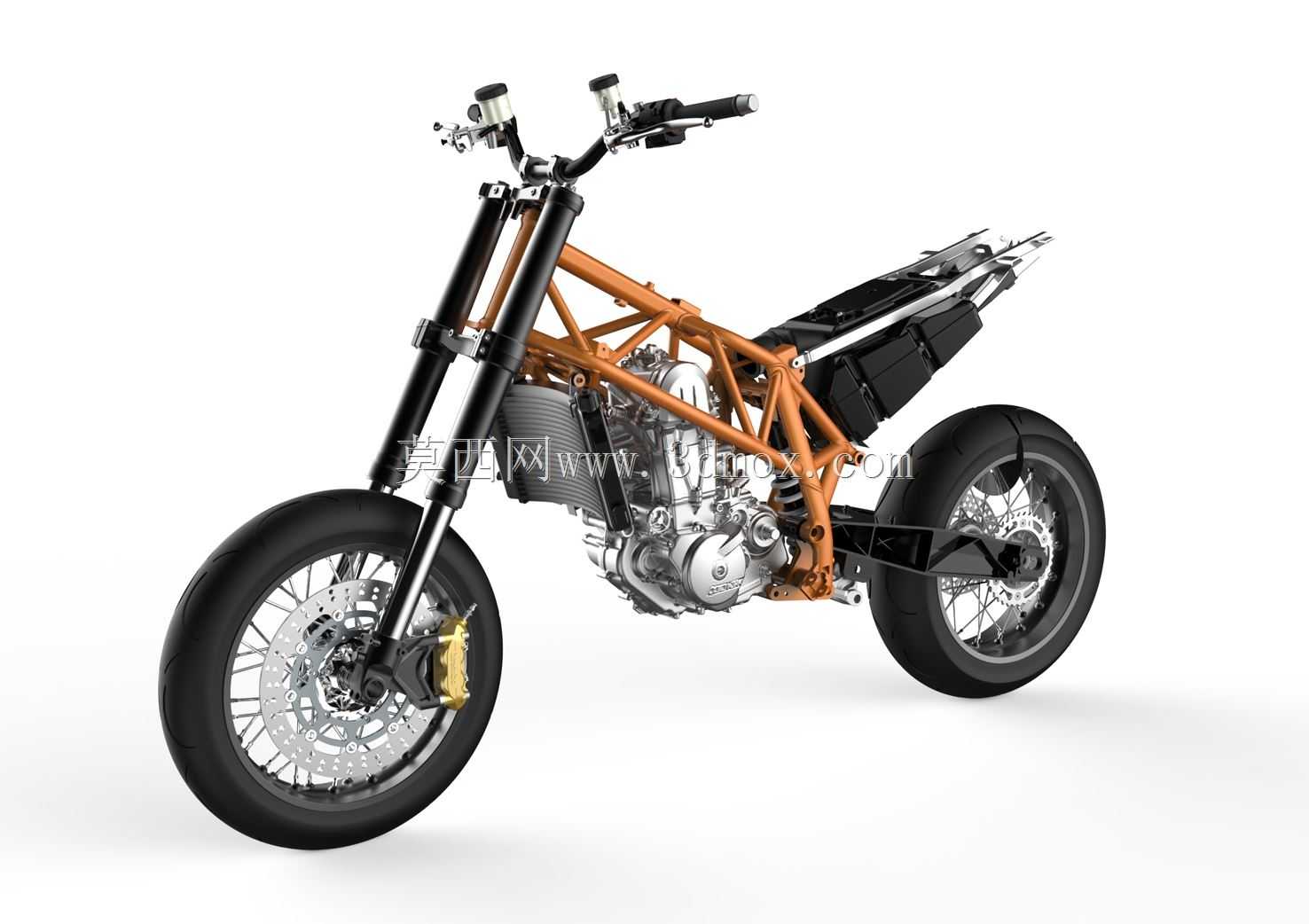

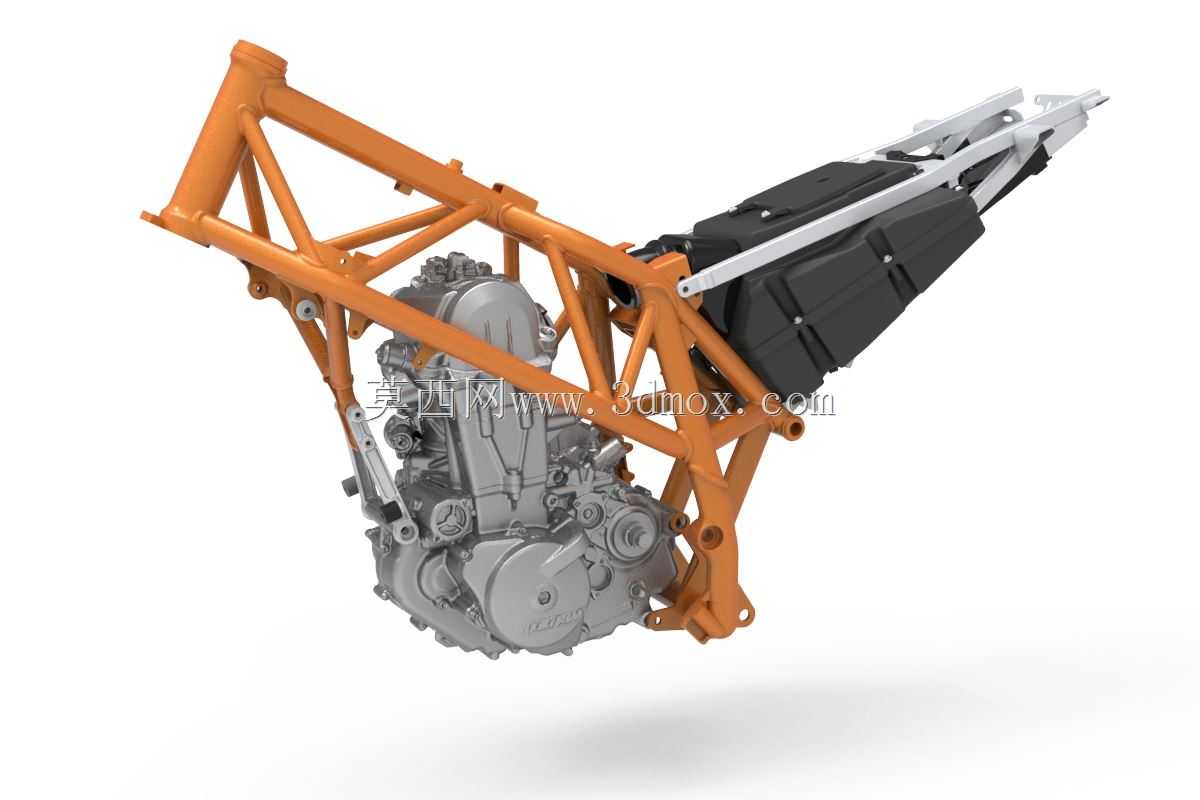

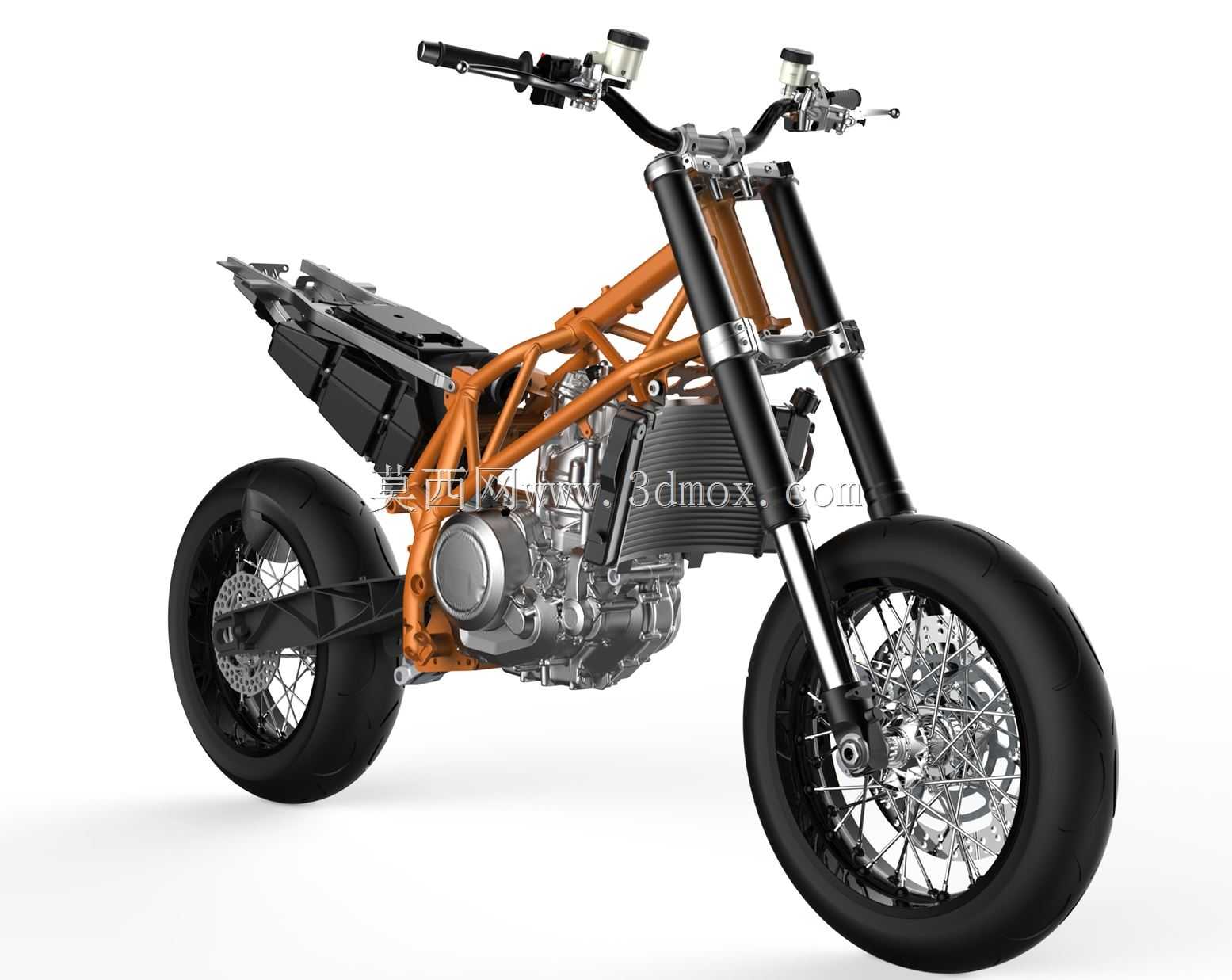

KTM690摩托车裸车架动力总成结构

该三维结构完整还原了大排量单缸运动摩托车的裸机装配状态，覆盖了从行走系统、动力核心到承载车架的全部关键部件，可广泛应用于机车改装设计、维修教学演示、零部件开发验证等多个场景。在实际使用场景中，这类裸露车架的动力总成结构常被用于定制化改装工作室的方案推演，帮助改装从业者提前确认改装部件的安装位置、干涉情况，也可作为职业院校机车维修专业的教学教具，让学员直观理解大排量单缸摩托车的动力传递路径、车架受力逻辑与各部件的装配关系，同时也能为摩托车零部件厂商开发配套改装件提供精准的尺寸参考，减少开模前的验证成本。从功能特性来看，该结构完整呈现了单缸大排量发动机的外部轮廓与安装点位，前倒置减震、前后辐条轮组、单碟制动卡钳、后摇臂与传动结构的装配关系完全贴合实车状态，裸露的钢管编织车架清晰展现了机车的核心承载结构，电池组、电控部件的安装位置也在车架尾部预留了明确空间，能够直观呈现车辆未安装外观覆盖件时的核心机械布局。在设计思路上，该结构遵循了越野衍生街车的轻量化设计逻辑，钢管编织车架在保证结构强度的前提下尽可能减少冗余管材，发动机作为车架受力的一部分参与承载，有效降低了整车整备质量；前减震采用长行程倒置结构，兼顾非铺装路面的滤震性能与铺装路面的支撑性，前后辐条轮组具备更强的抗冲击能力，适配复杂路况的使用需求，单碟前制动搭配径向卡钳的布局，能够提供充足的制动效能，匹配大排量单缸发动机的动力输出特性。从安装边界与尺寸逻辑来看，该结构的前后轮距、前减震倾角、发动机安装吊耳位置、后摇臂转轴点位都严格遵循实车参数，车架主管的管径、弯曲角度完全匹配量产车型的设计标准，各部件之间的装配间隙预留合理，既保证了部件安装时的操作空间，也避免了行驶过程中部件之间的运动干涉，发动机与车架连接点位的位置精度能够满足后续装配外观覆盖件、油箱、座椅等外围部件的定位需求，为后续的整车装配或改装方案设计提供了可靠的结构基础。
