等速驱动轴用三球销三脚万向节结构

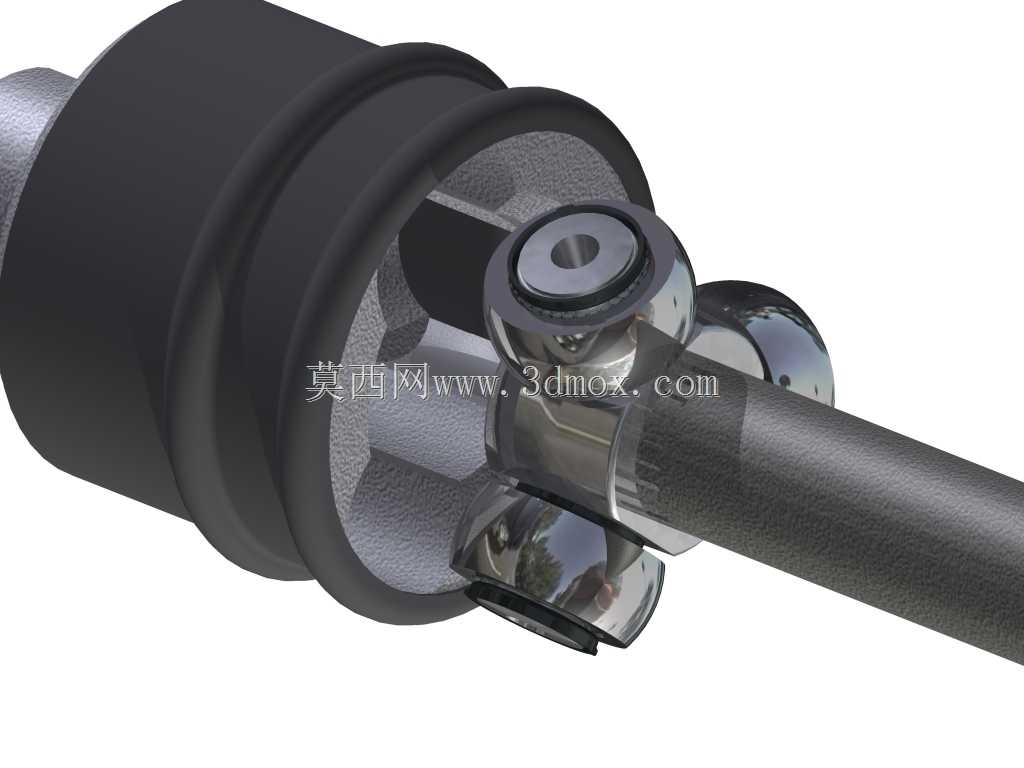

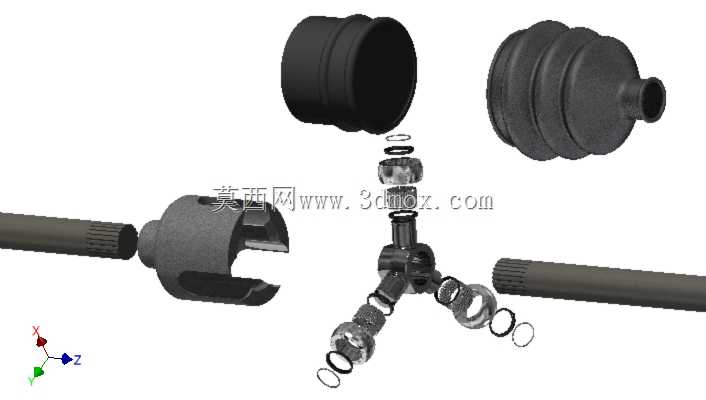

该结构为前置前驱车型传动系统中的核心等速传动部件，主要应用在乘用车前轮驱动半轴的内侧连接端，适配独立悬架结构的车型，在车轮随悬架跳动、转向产生角度变化与轴向位移时，可稳定传递发动机输出的扭矩，避免传动过程中出现转速波动、卡滞或异响问题，保障动力传递的平顺性。在实际装车场景中，该部件一端连接差速器输出端，另一端通过花键轴与外侧球笼式等速万向节相连，可补偿悬架上下跳动带来的轴向窜动，同时适应转向时的角度偏转，相比传统十字轴万向节，其等速传动特性可大幅降低传动过程中的附加载荷，减少轮胎与传动部件的异常磨损。从功能特性来看，该三脚结构采用三个均匀分布的球销组件作为传动载体，球销表面做高精度抛光处理，与外圈滚道之间为滚动摩擦配合，传动效率可达90%以上，同时可承受较大的轴向滑移量，适配不同车型悬架的跳动行程需求，在大角度传动工况下依然能保持稳定的扭矩输出，不会出现传统万向节的传动间隙过大问题。设计过程中，首先根据车型的额定传动扭矩确定三个球销的分布节圆直径，球销直径按照接触应力计算结果选取，确保在峰值扭矩工况下球销与滚道的接触应力不超过材料的许用接触疲劳极限；外圈滚道采用三段式圆弧曲面设计，曲面曲率与球销运动轨迹完全匹配，保证球销在滚道内滑动与滚动时无卡滞点；中心轴的花键参数按照差速器输出端的配合尺寸设计，轴身的台阶尺寸满足密封件、挡圈的安装定位需求，整体结构的最大偏转角度可达25度，轴向滑移行程满足悬架最大跳动量的1.2倍冗余要求。外形尺寸方面，该部件的最大外径适配常规紧凑型车型的半轴安装空间，整体轴向长度预留足够的滑移余量，安装边界上外圈与差速器端的配合止口尺寸符合通用车型的接口标准，球销组件的安装位置避开周边悬架部件的运动干涉区域，中心轴的表面粗糙度满足油封密封要求，可防止传动润滑脂泄漏，同时阻挡外界泥沙、水汽进入万向节内部，延长部件的使用寿命。
