车用爪极式交流发电机转子结构设计

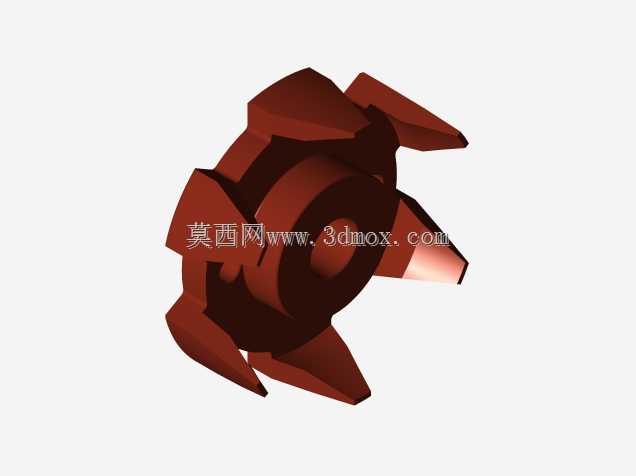

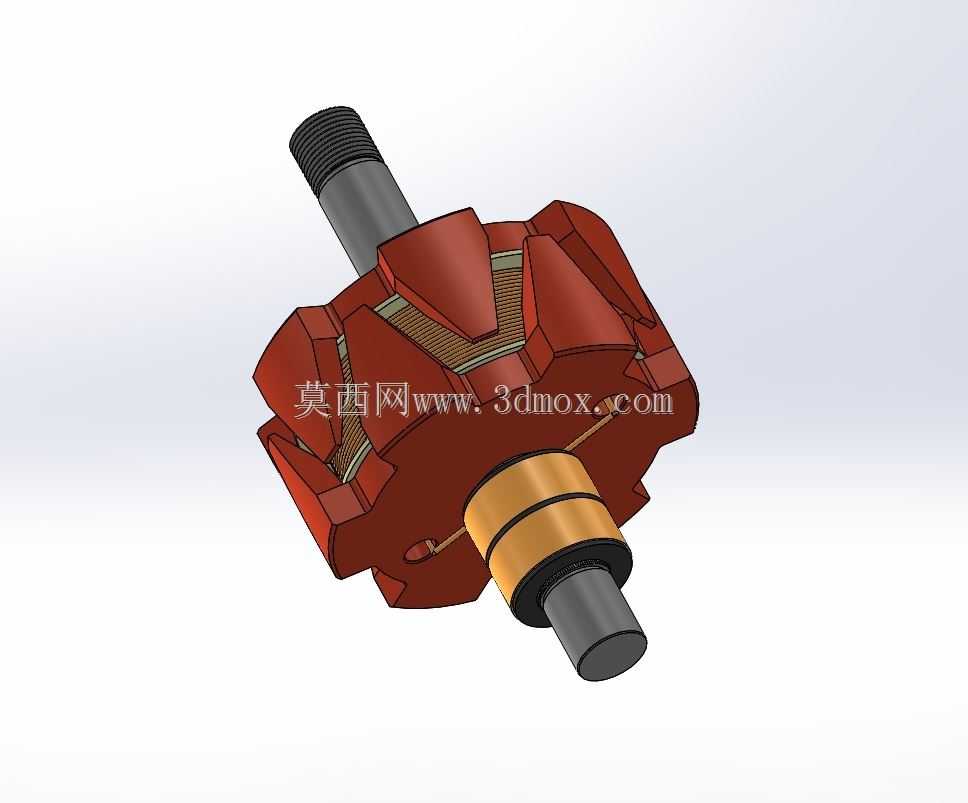

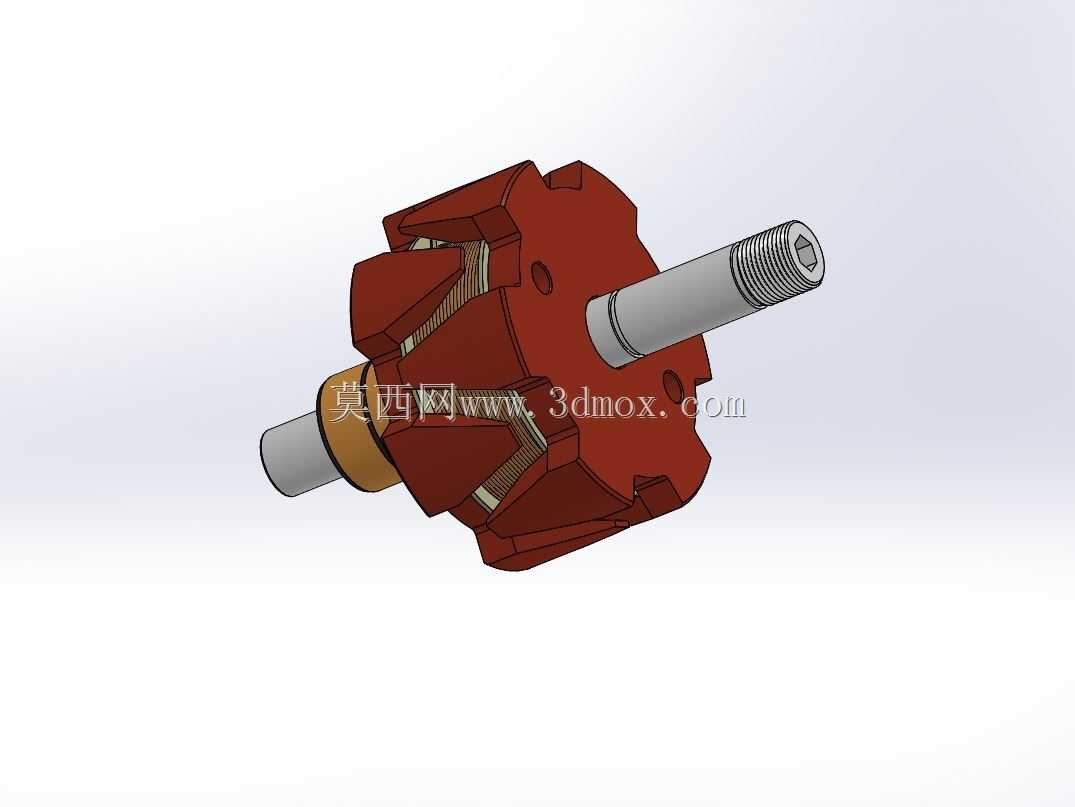

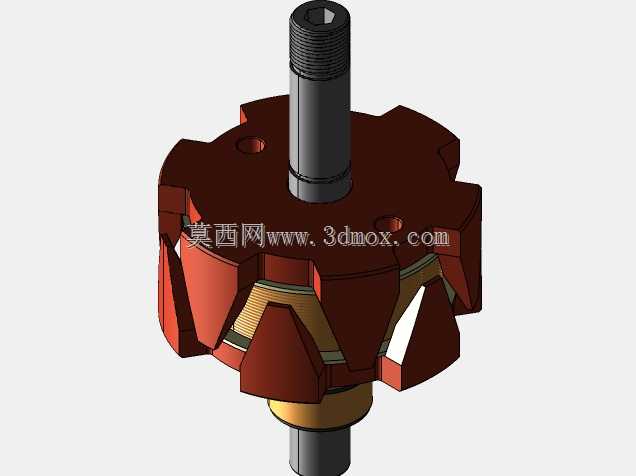

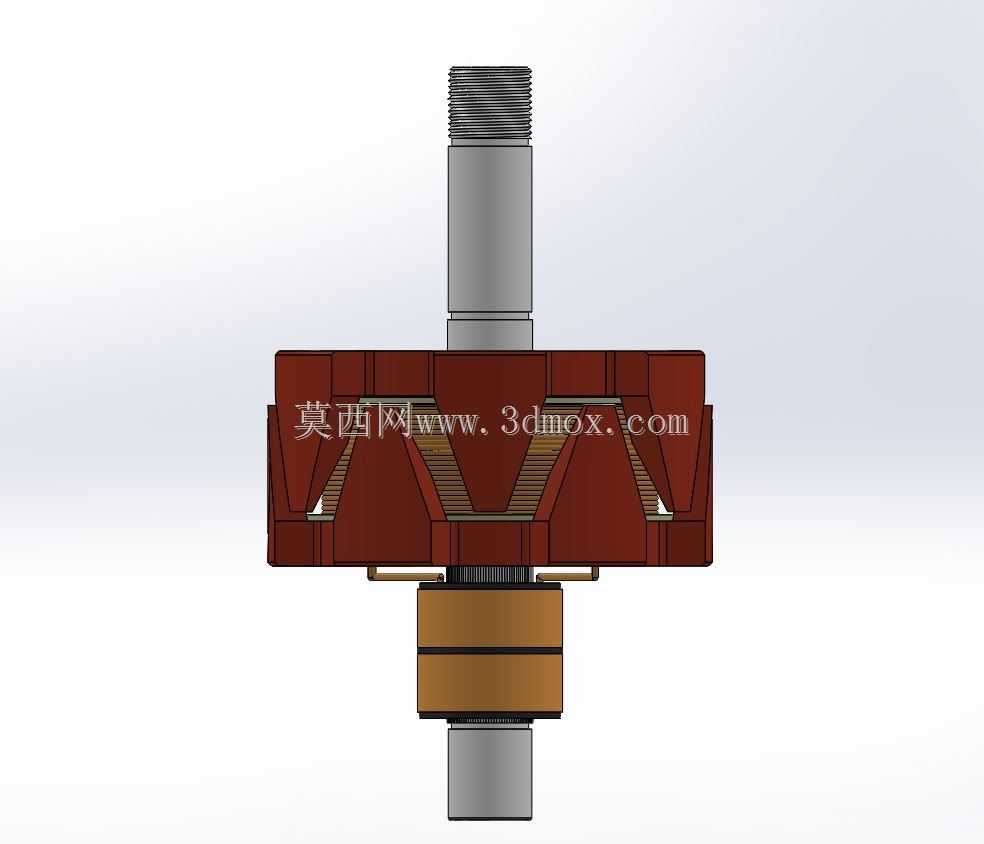

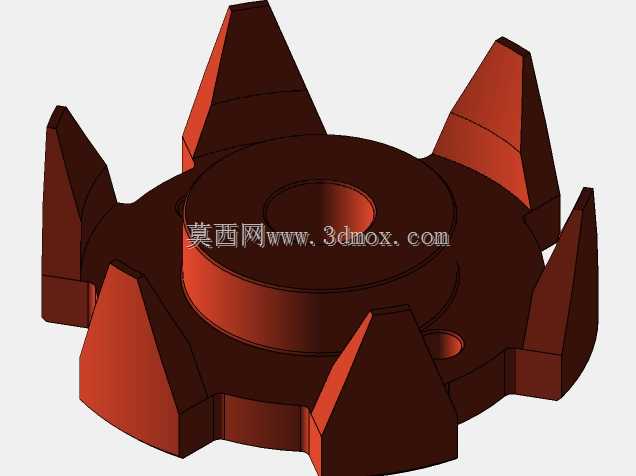

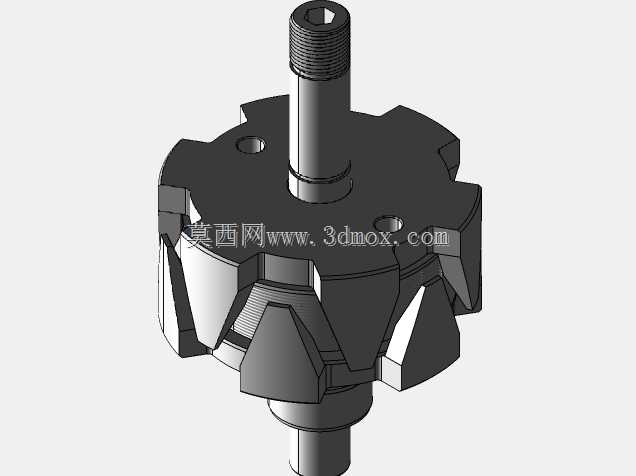

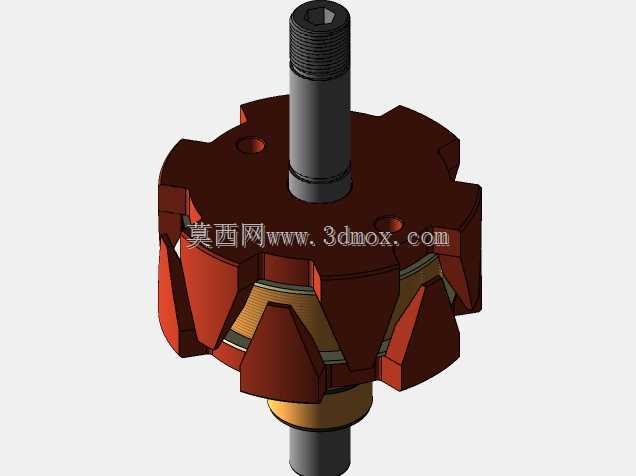

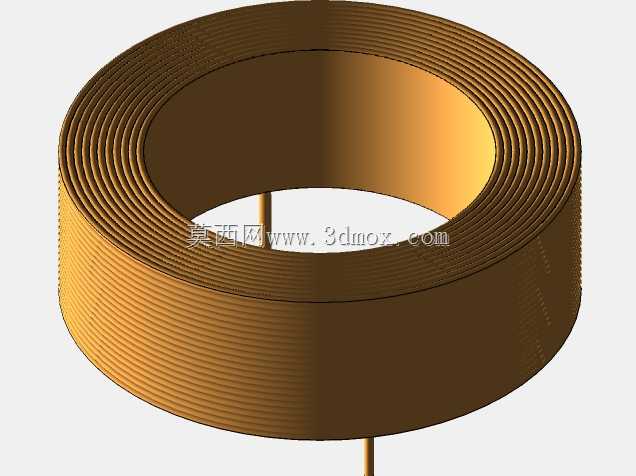

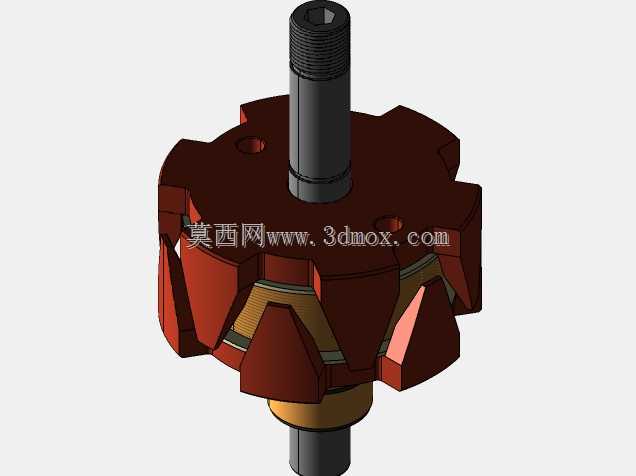

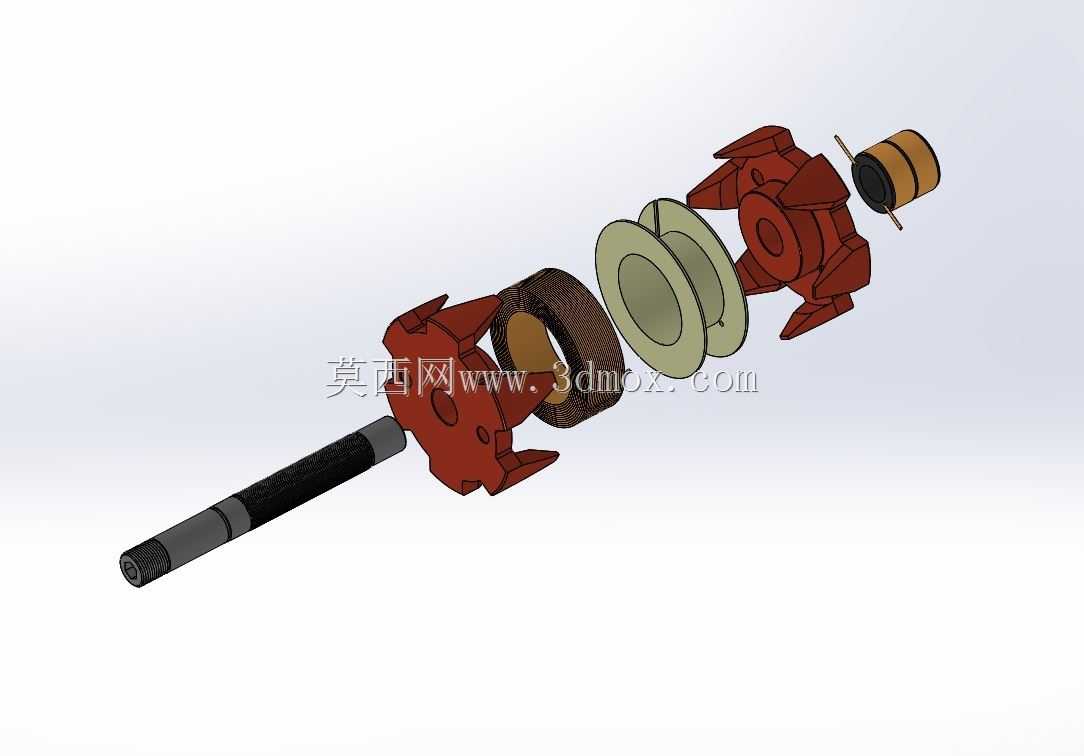

该转子是车用交流发电机的核心旋转构件，主要搭载于传统燃油车与轻混车型的前端轮系发电系统中，直接决定发电机的励磁效率与电能输出稳定性，是整车电气系统供电链路里的关键执行部件。在整车运行工况下，发动机曲轴通过皮带带动转子在发电机定子内部高速旋转，转子绕组通入直流电后建立轴向旋转磁场，切割定子三相绕组产生交变感应电动势，经整流调压后为车载用电设备供电，同时为车载蓄电池补充电量，覆盖怠速、加速、巡航、爬坡等全工况下的整车用电需求。从功能特性来看，该转子采用经典爪极式结构，两组相互交错的爪极沿轴身周向均匀排布，爪极内侧嵌装励磁绕组，绕组两端通过集电环与外部励磁控制电路连通，可根据整车用电负载动态调整励磁电流大小，实现输出电压的稳定调控；轴身集成的两个滑环采用耐磨铜基合金材质，与碳刷配合时接触电阻低、磨损量小，可保障长期高速旋转下的励磁电流传输稳定性；轴端预留的螺纹段用于安装皮带轮与锁紧螺母，轴身对应轴承位的加工精度可满足与发电机前后端盖轴承的过盈配合要求，避免高速运转时出现径向跳动。设计过程中，工程师重点平衡了磁路导通效率与结构动平衡表现：爪极的极靴弧度经过反复磁仿真优化，可让气隙磁密波形尽可能趋近正弦波，降低输出电压的谐波含量，减少对车载精密电子设备的电磁干扰；爪极与轴身的连接采用过盈压装加定位销的复合固定方式，可承受最高每分钟上万转的离心载荷，避免长期运转后爪极出现松脱移位；转子整体在装配完成后经过高精度动平衡校正，剩余不平衡量控制在极小范围内，大幅降低高速运转时的振动与噪音，提升发电机的整体运行寿命。从安装边界来看，该转子适配轴径17mm的发电机轴承位，对应安装位置的轴段直径为3.56英寸，整体径向尺寸与爪极排布角度完全匹配常规乘用车发电机的定子内腔尺寸，无需额外修改端盖与定子结构即可直接替换同规格转子，适配市面多数12V车用交流发电机的装配需求，可覆盖紧凑型家用车、小型商用车等多款车型的发电机维修与配套场景。
