木质复合杠杆手动压力机构

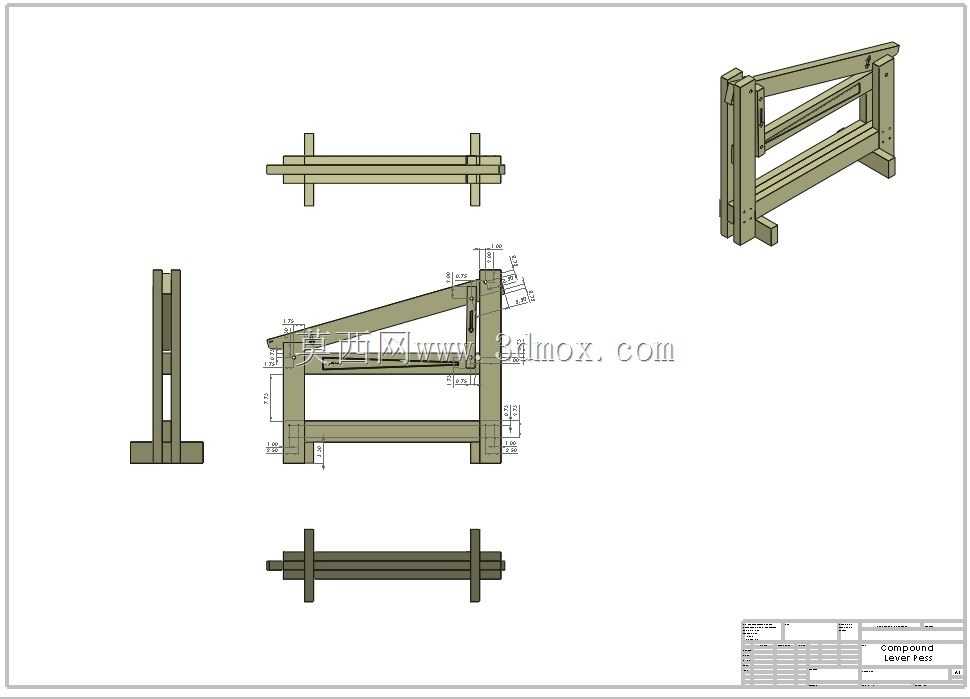

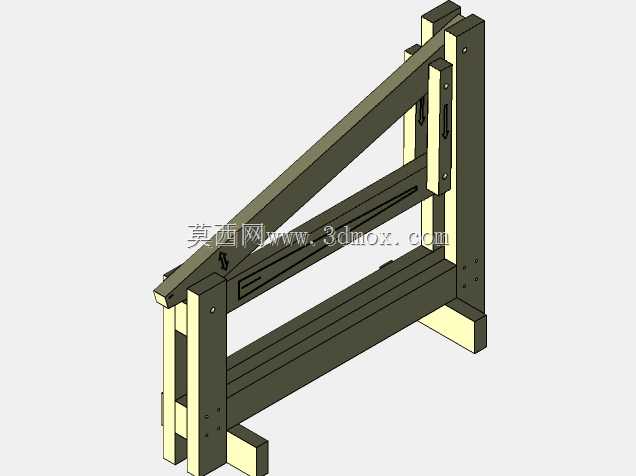

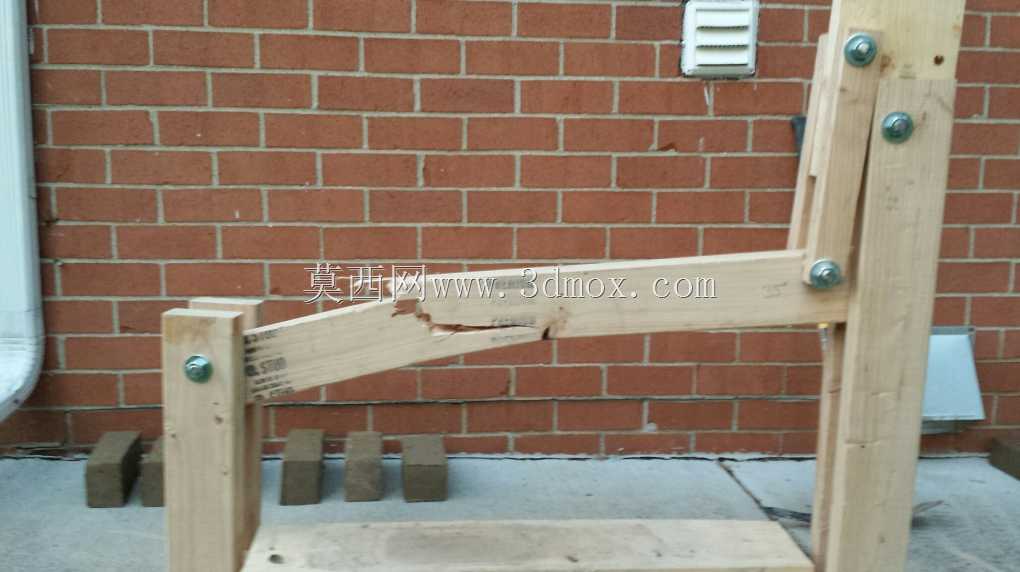

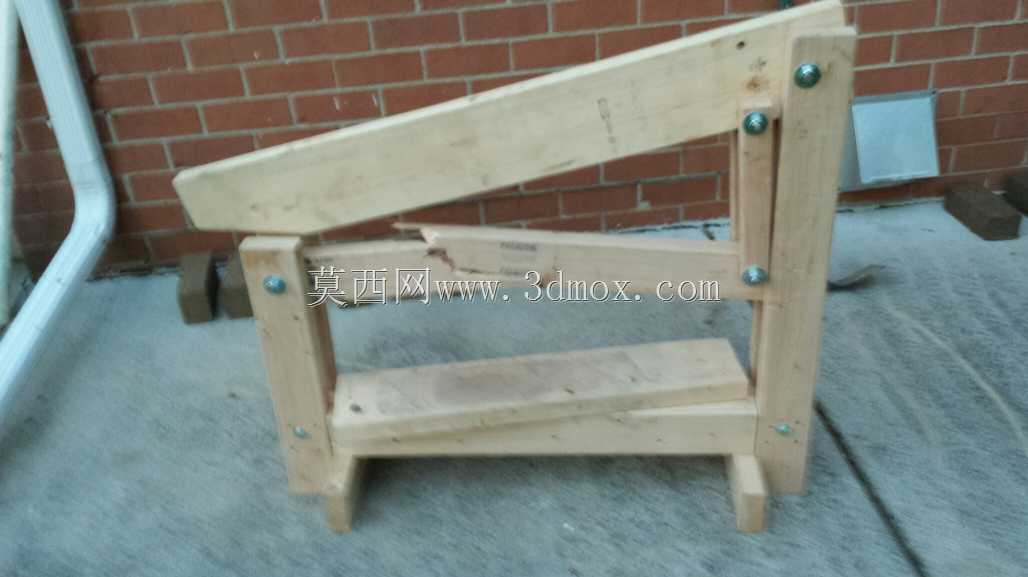

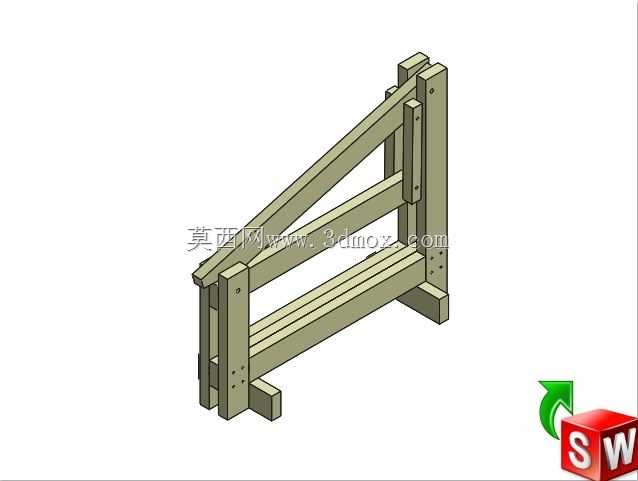

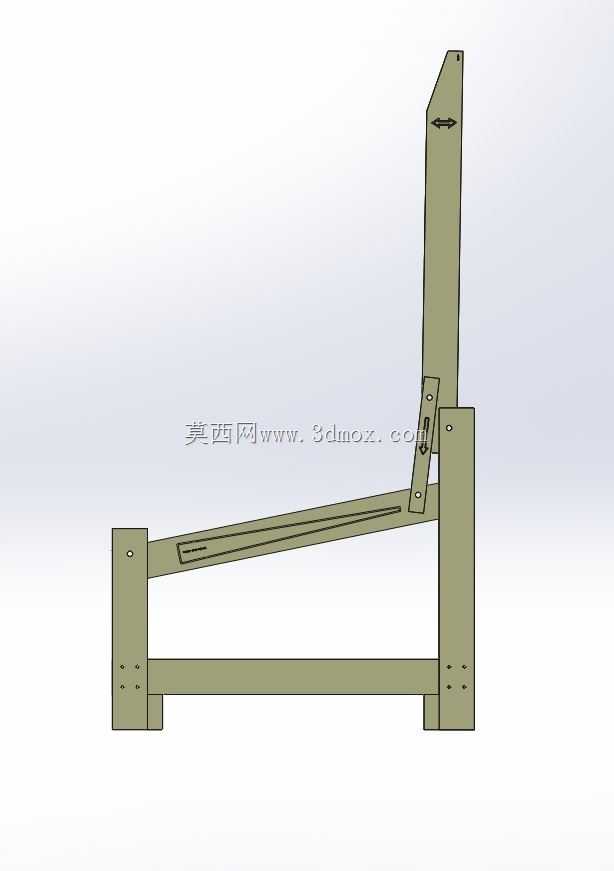

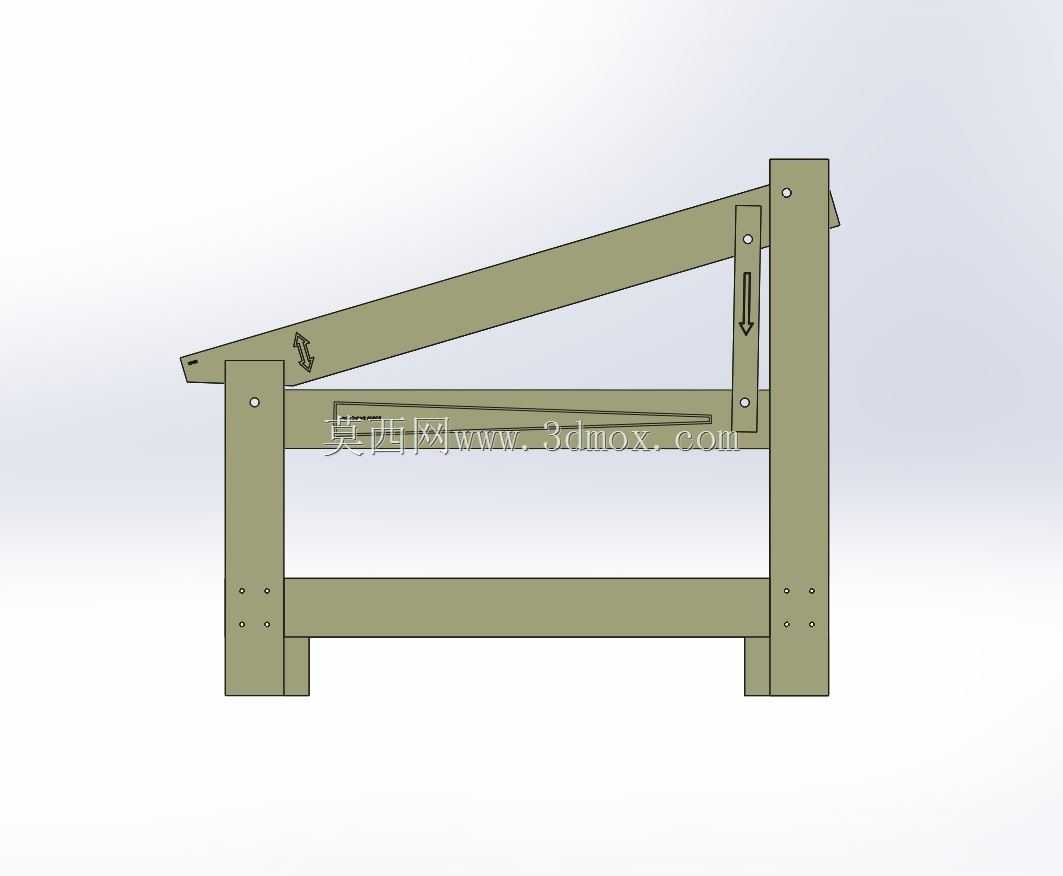

这款手动复合杠杆压力装置，采用常见的2x4规格木方作为主体结构材料，依托复合杠杆的力放大原理实现小输入力下的大压力输出，适合小型工坊、家庭DIY场景下的轻量级压合作业，比如小零件压装、生物质燃料块压制、软质物料压型、薄木件胶合压合等工况，无需外接动力源，依靠人力即可完成作业，部署灵活不受场地供电条件限制。从结构设计逻辑来看，整体采用框架式立式布局，所有铰接枢轴点均采用标准螺纹紧固件连接，装配时无需复杂的榫卯加工，仅需按照孔位完成钻孔即可快速组装，维护时拆卸更换部件也十分便捷。杠杆臂采用分段复合铰接设计，相比单级杠杆能够在有限的操作行程内获得更高的力放大比，同时保证压头的垂直下压行程满足常规小件作业需求，压头区域预留了平整的工作台面，可根据不同作业需求更换适配的压头附件，拓展使用场景。结构连接方面，四个核心枢轴点采用半英寸规格的通长螺纹杆配合螺母、垫圈实现铰接，既保证了铰接处的转动灵活性，又能通过螺母预紧调节铰接间隙，避免长期使用后出现结构松旷；主体框架的竖向支撑与横向连接部位采用大规格自攻螺钉紧固，保证框架整体的抗侧倾刚度，作业时不会出现结构晃动偏移。安装边界上，整套装置占地面积不足0.3平方米，整体高度适配成年人站立操作的 ergonomic 高度，无需额外打地基固定，放置在平整的硬质地面即可稳定作业，底部可根据使用需求加装防滑垫，进一步提升作业稳定性。设计时所有孔位均在装配图中做了明确标注，加工时仅需手持电钻即可完成所有孔位加工，不需要专业的金属加工设备，普通爱好者也能按照结构参数完成自制，木材本身的减震特性也让作业过程的噪音远低于金属结构压力设备，适合对噪音控制有要求的室内作业场景。杠杆的力臂比例经过反复调校，既保证操作时的施力手感舒适，不会出现力臂过长导致的操作端行程过大问题，也能保证输出压力满足常规轻载压合作业的需求，铰接部位的紧固件可定期检查预紧，长期使用出现木方磨损时，仅需替换对应规格的木方即可继续使用，维护成本极低。
