气动系统用3/8接口气压调节部件结构

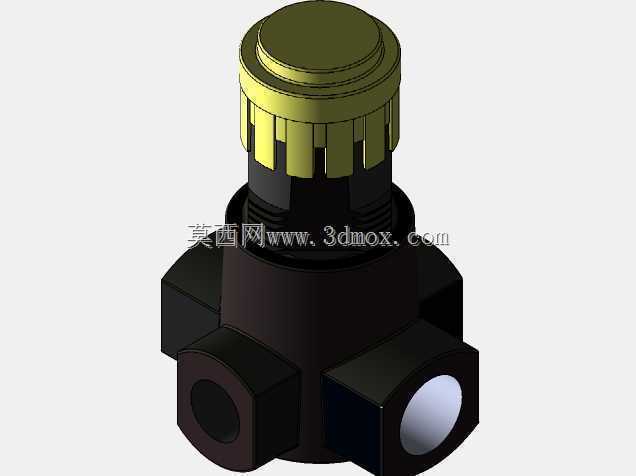

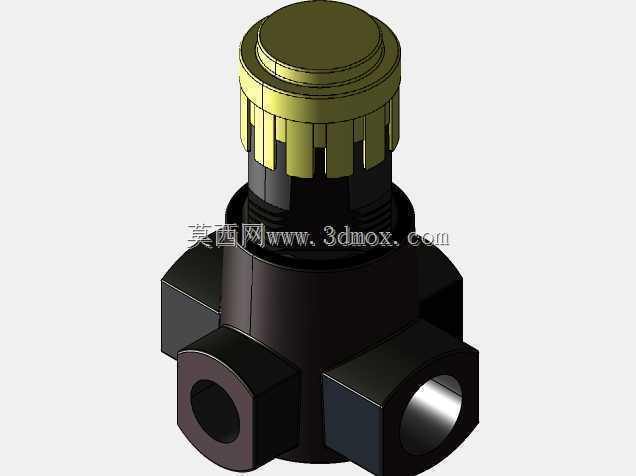

　　在工业气动控制回路、小型自动化设备气路、实验室气路排布场景中，这类气压调节部件是保障下游气动元件工作压力稳定的核心辅件，日常选型时往往需要先匹配管路通径与安装空间，再核对流量参数是否满足支路用气需求。这款调节部件采用3/8规格的管道接口，搭配1/4交叉式接口布局，在100PSI输入压力工况下可实现最大100scfm的通流能力，能够覆盖多数中小型气动执行元件、气动工装夹具的供气压力调节需求，避免因供气压力波动导致气缸出力不稳、气动仪表读数偏差等常见工程问题。从结构设计来看，顶部采用带防滑齿纹的调节旋钮，旋钮与阀体之间设置了螺纹调节副，旋转旋钮时可带动内部阀芯改变节流开度，进而实现输出压力的连续可调，

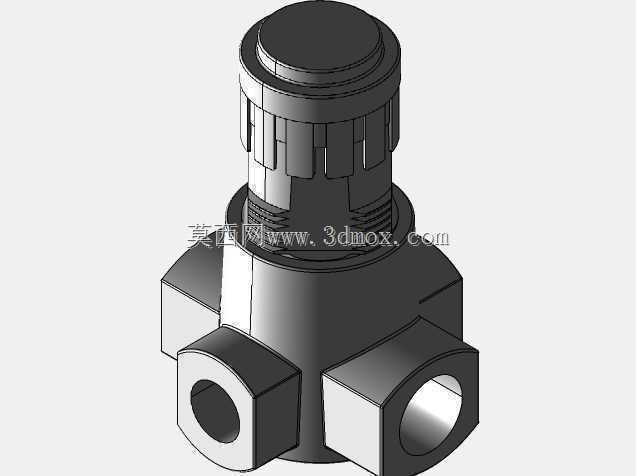

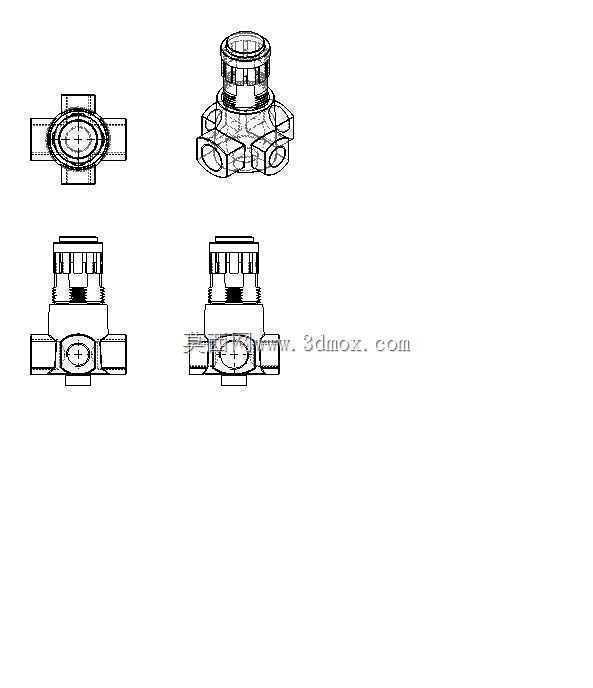

　　旋钮外侧的齿纹结构方便操作人员在戴劳保手套的工况下直接操作，无需额外借助工具即可完成压力微调。阀体采用三向接口的星形布局，三个接口呈120度左右分布，这种布局能够在紧凑安装空间内灵活适配不同走向的管路排布，减少管路弯折带来的气阻损失，阀体底部的安装定位结构可直接固定在设备安装面板或气路安装板上，无需额外设计复杂的安装支架，能有效压缩气路集成的整体占用空间。建模过程中需要重点关注接口的螺纹尺寸公差、调节旋钮的行程限位结构、内部阀芯与阀体的配合间隙，这些细节直接影响后续实物装配的密封性与调节精度，尤其是接口处的密封面结构，需要预留足够的密封件安装槽位，避免高压供气时出现漏气问题。在实际设备集成时，

　　这类调节部件通常安装在气源处理单元的下游支路，针对单个或一组气动元件进行独立压力调节，相比集中式调压能够实现不同支路的压力差异化设置，满足同一台设备上不同执行元件的工作压力需求，比如在小型装配设备中，夹紧气缸需要较高的工作压力保证夹持力，而气动吹扫喷嘴只需要较低压力即可满足使用，通过这类分布式调压部件就能在同一气源下实现不同压力参数的供气，简化整体气路设计的同时降低能耗。阀体的外形轮廓做了圆弧过渡处理，没有尖锐的棱角，在设备维护时能够减少磕碰划伤的风险，调节旋钮顶部的平面区域可预留压力标识粘贴位，方便运维人员快速识别对应支路的压力设置参数，日常巡检时无需逐个拆卸管路即可核对调压状态。
