锁定饼干拼接式立方卫星模块化框架结构

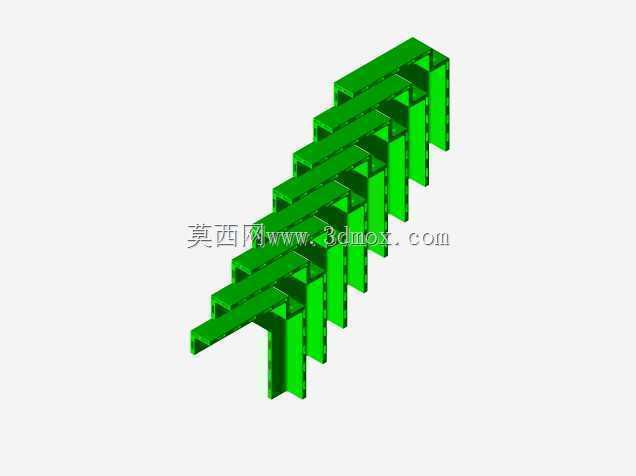

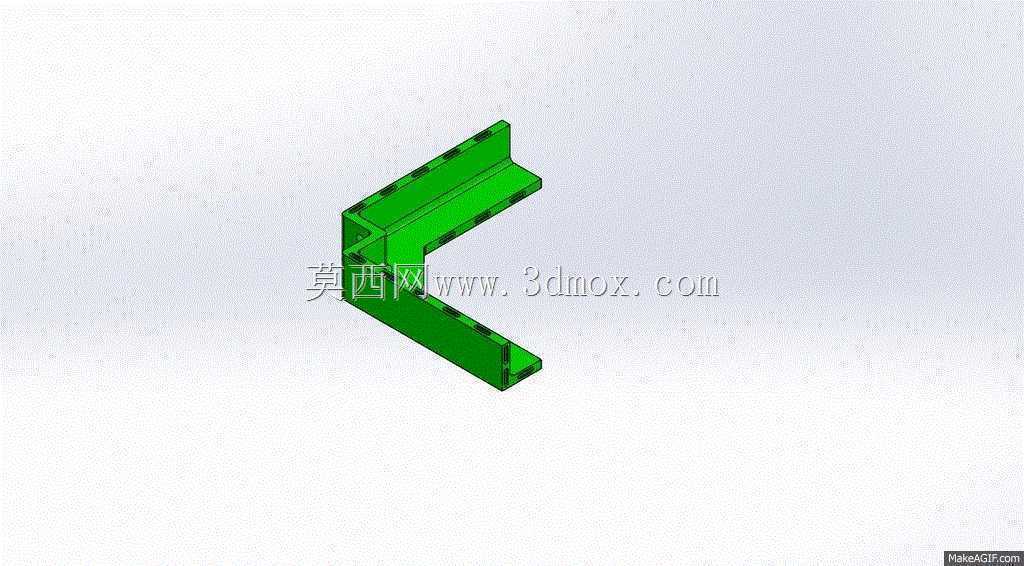

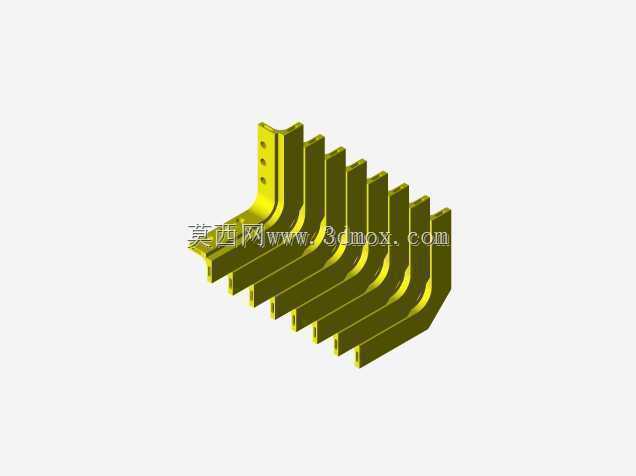

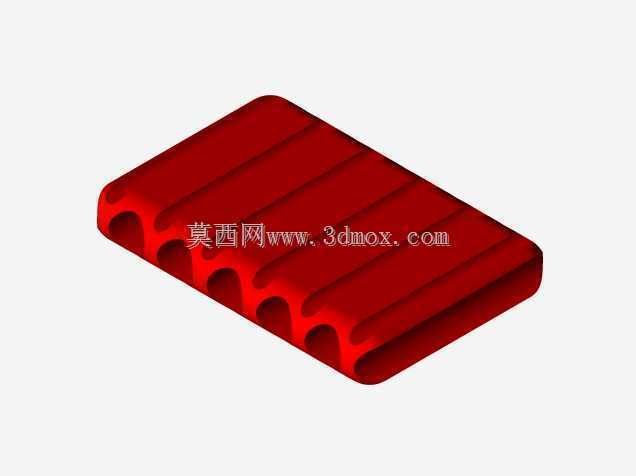

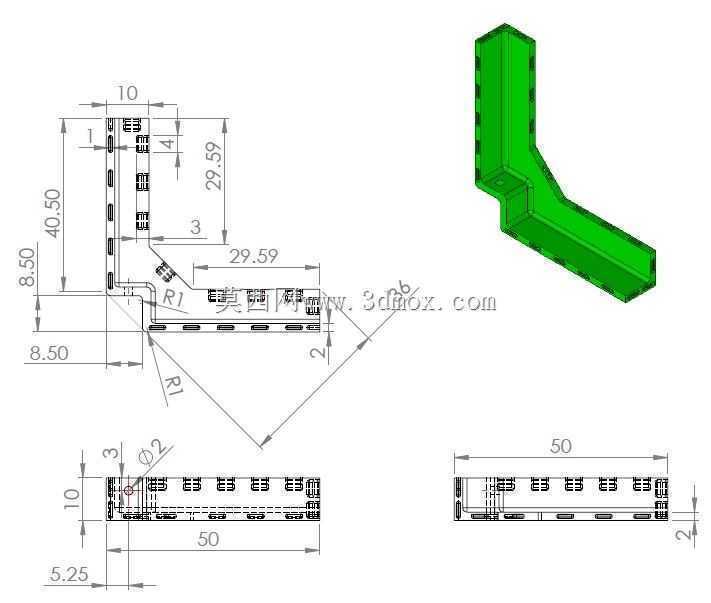

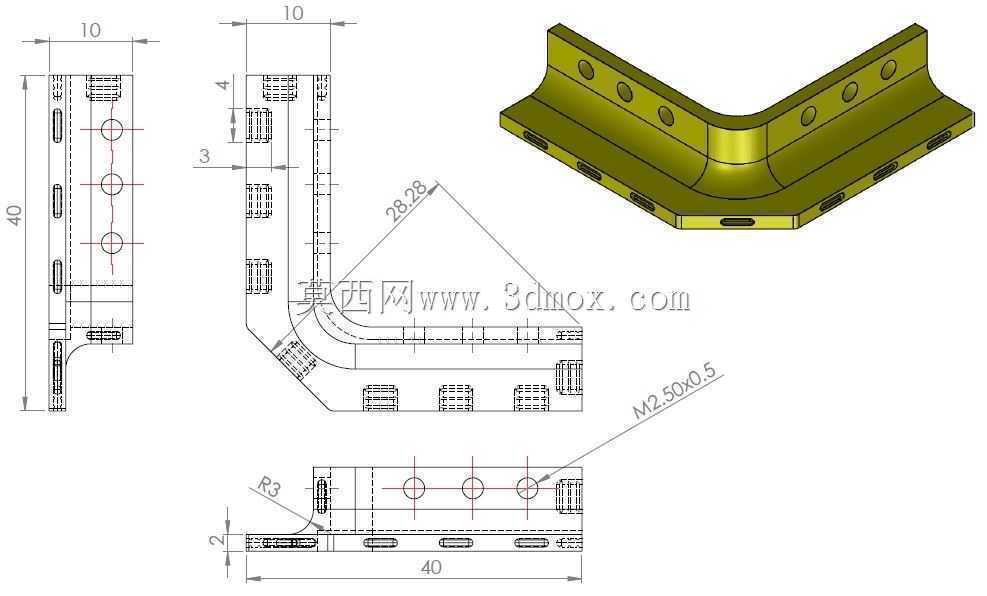

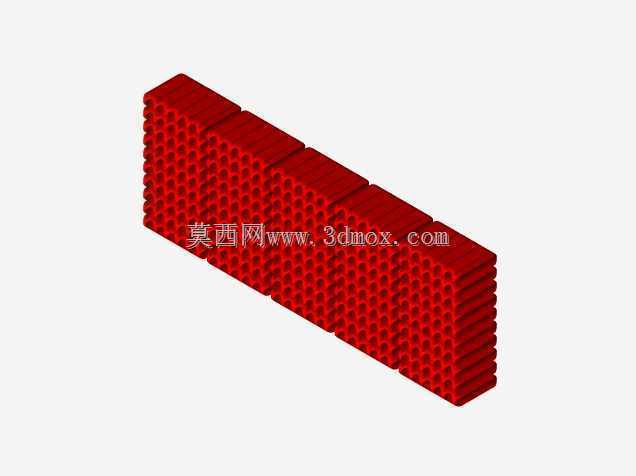

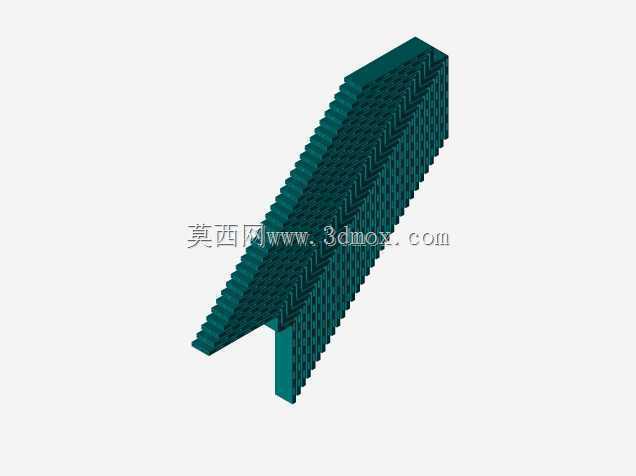

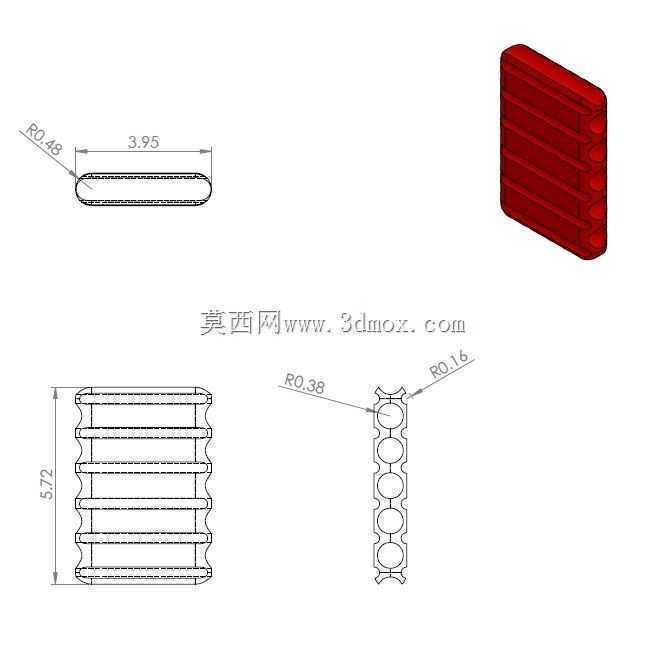

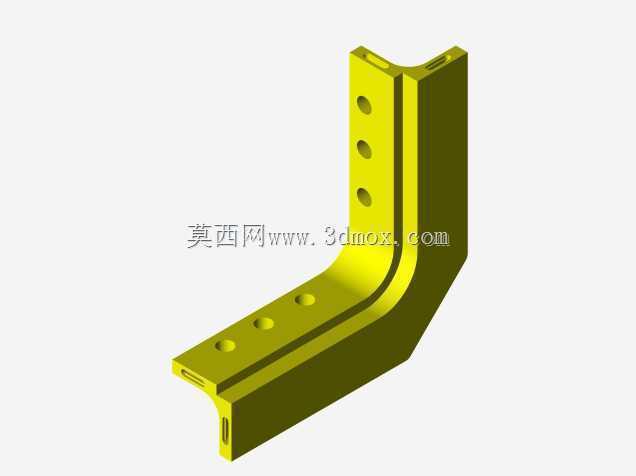

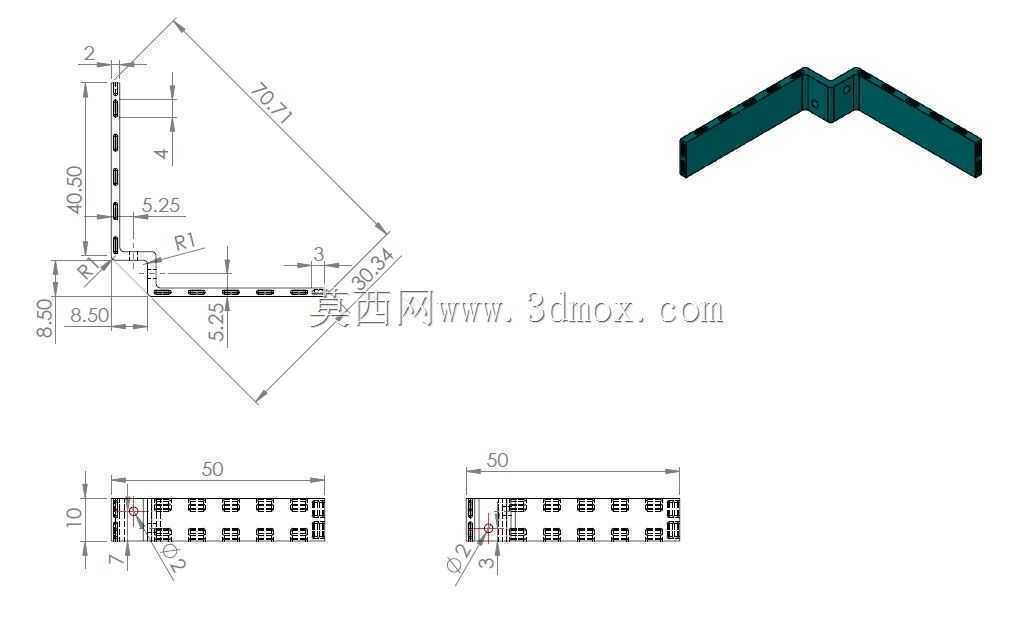

　　这款模块化框架主要面向立方卫星的快速组装与定制化研发场景，适配微纳卫星研发阶段的快速迭代需求，可作为立方卫星的主承载机架，容纳星载电路板、传感器、电源模块等核心载荷，为星上部件提供稳定的安装基准与结构防护。设计之初就瞄准小尺寸3D打印设备的加工能力边界，摒弃了传统卫星框架一体化加工的思路，采用类似锁定饼干的互锁拼接结构，整套框架仅靠四类基础组件即可完成组装，分别为角块端件、双灵巧角挡块、结束内部过渡件以及核心的饼干式连接单元，单块连接单元尺寸控制在5cm×5cm×1cm的区间内，哪怕是成型幅面极小的桌面级3D打印设备也能完成所有零件的加工，无需依赖大尺寸工业级打印设备，大幅降低了小批量试制的加工门槛。整套框架组装完成后，

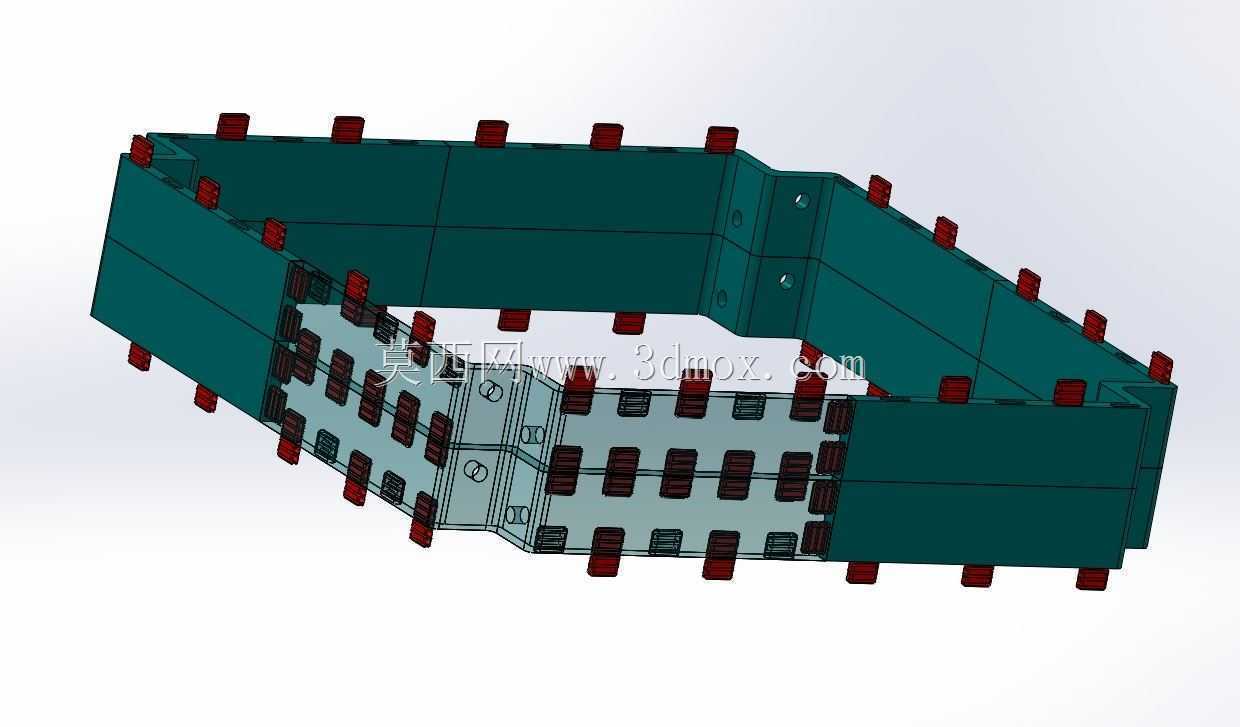

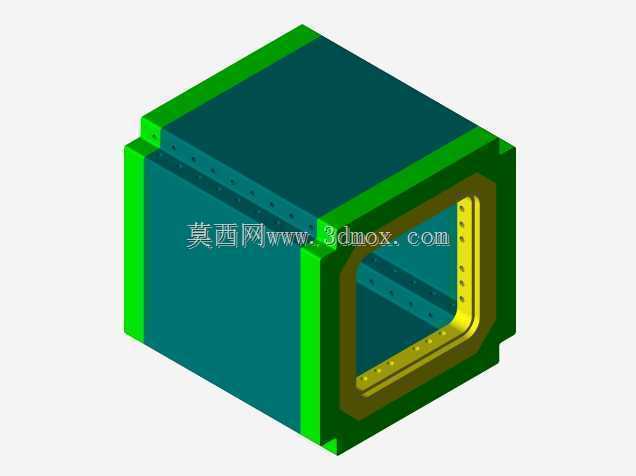

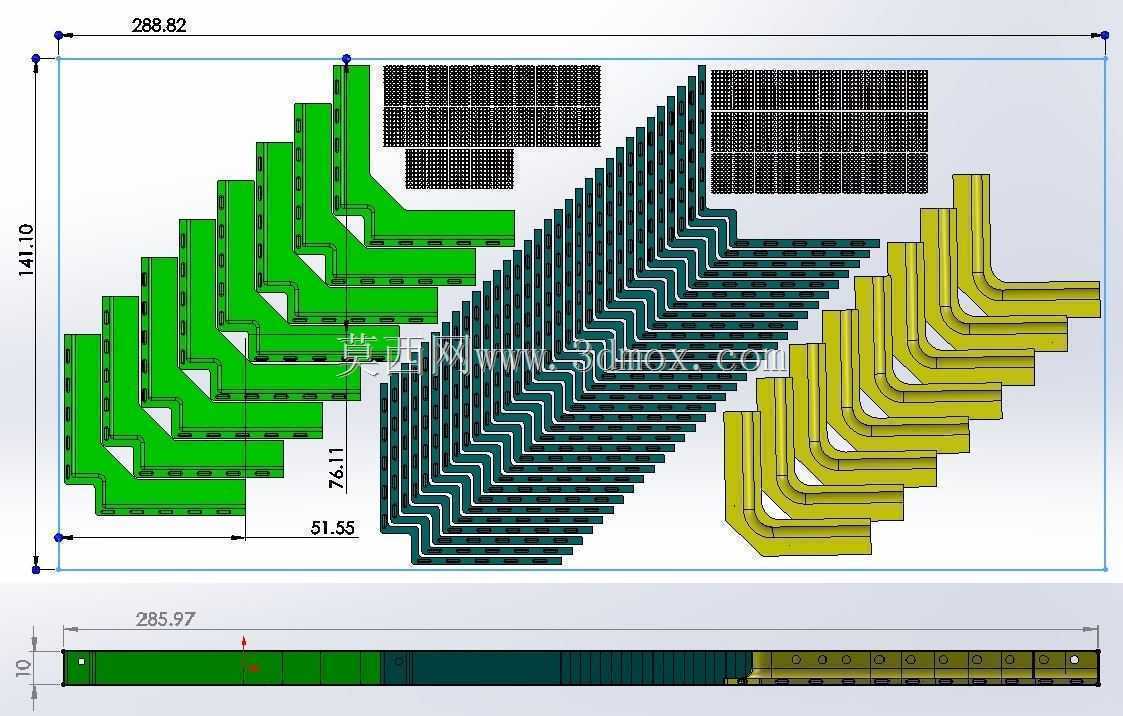

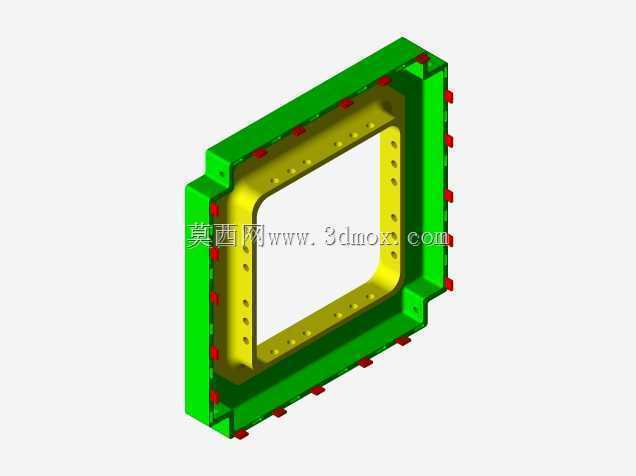

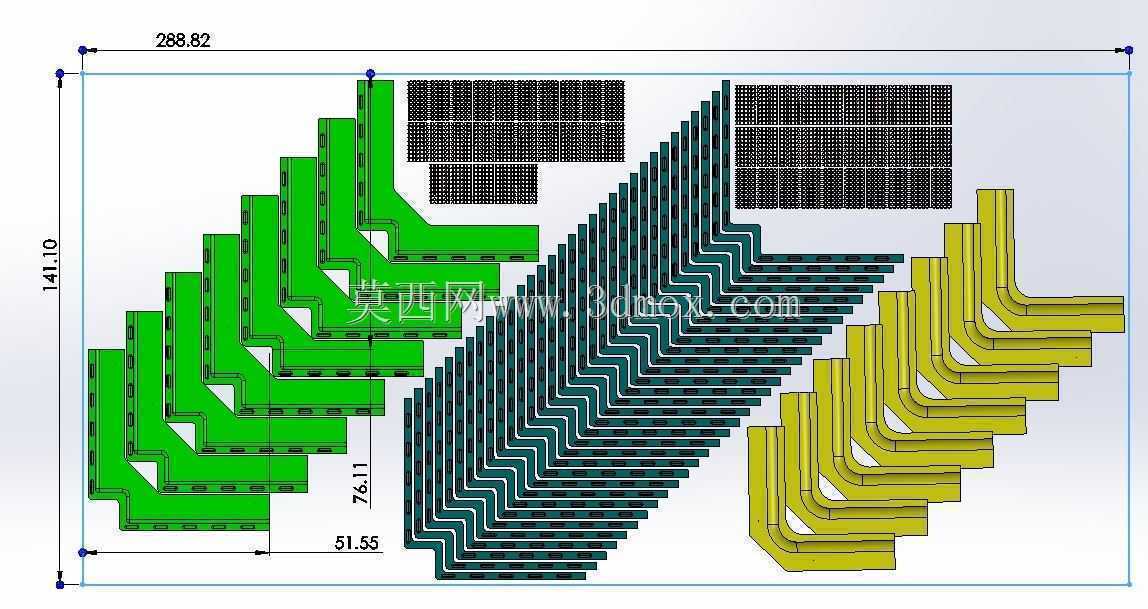

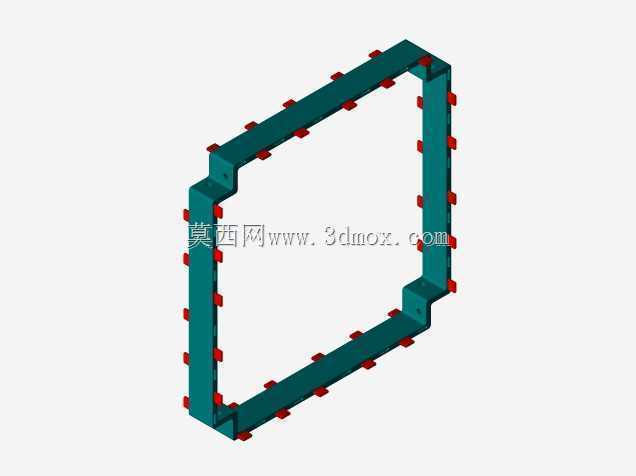

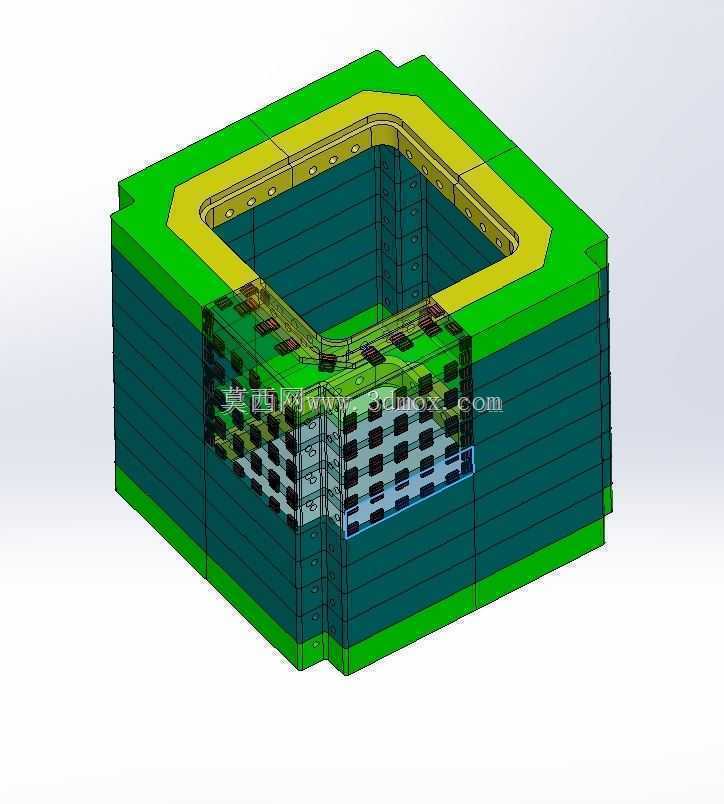

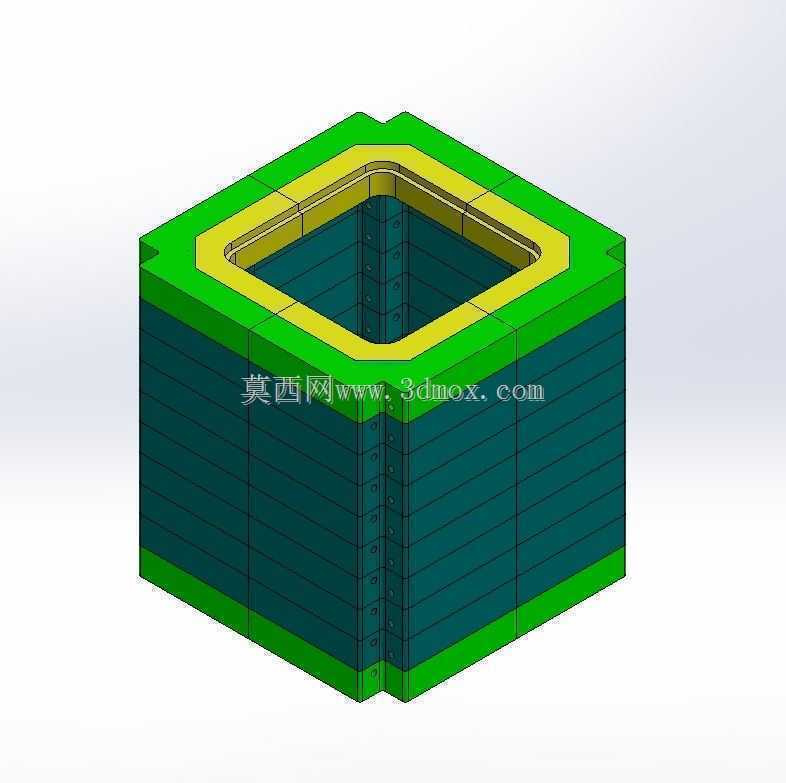

　　单1U规格的整体占地尺寸为28.6cm×13.8cm×1cm？不对，实际组装后的标准1U立方星框架符合立方星通用尺寸规范，单铝轨（拼接轨）上预置了18个内置连接点，可直接适配标准立方星的载荷安装孔位，无需额外打孔攻丝，星载部件可直接通过标准紧固件固定在框架的安装点上，安装效率相比传统拼接框架提升40%以上。这种互锁拼接的结构设计，还能有效抵消大尺寸薄壁件3D打印过程中容易出现的翘曲、扭曲变形问题——传统一体化打印的立方星框架因为平面尺寸大，打印过程中冷却收缩很容易出现平面度超差的问题，而拆分后的小尺寸零件打印时收缩变形量极小，拼接后通过十二点锁定系统将所有零件箍紧为刚性整体，整体结构刚度完全满足卫星发射阶段的振动、冲击载荷要求。

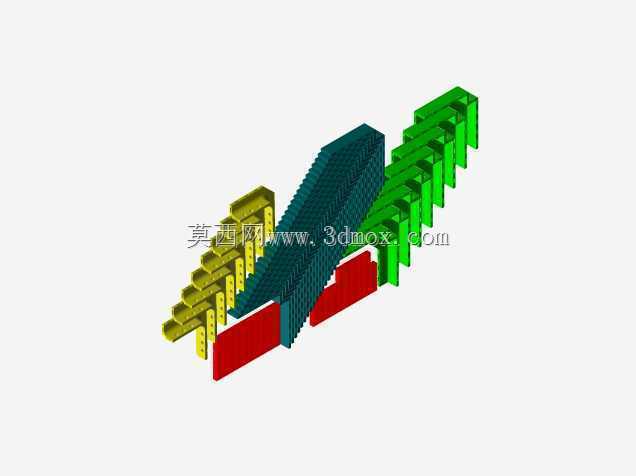

　　四类基础组件具备极强的通用性，除了组装1U规格的立方星框架，还可以通过增减连接单元的数量，快速拼接出2U、3U等不同规格的立方卫星框架，无需重新设计整套结构，仅需调整连接单元的排布数量即可完成不同尺寸机架的搭建，非常适合高校、商业航天团队在立方星研发阶段的快速原型验证。框架采用熔敷成型工艺加工时，可选用ABS或尼龙材料，这两种材料都具备足够的结构强度与耐温性能，可满足立方星地面测试阶段的使用需求，若需适配航天环境要求，也可更换为PEEK等航天级3D打印材料，拼接结构无需调整即可直接适配。需要注意的是，这种拼接式框架的零件数量相对较多，单1U规格的框架总零件数为568个，组装时需要按照定位标识逐件拼接，相比一体化框架的组装耗时更长，

　　但换来的是加工门槛的大幅降低与尺寸拓展的灵活性，对于没有大型加工设备的初创团队、高校课题组而言，这种设计可以让团队仅靠桌面级3D打印设备就能完成卫星主结构的自制，无需外协加工，大幅缩短原型迭代周期。框架的拼接缝隙处预留了走线槽位，星上线缆可直接沿拼接间隙排布，无需额外设计走线结构，进一步简化了星上布局的设计工作量。
