事故车辆底盘矫正修复专用设备结构

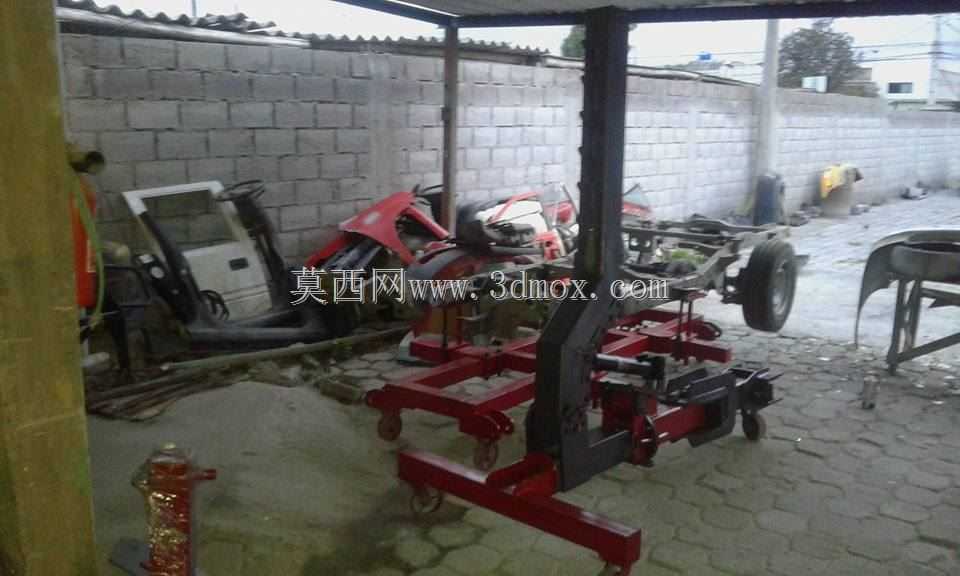

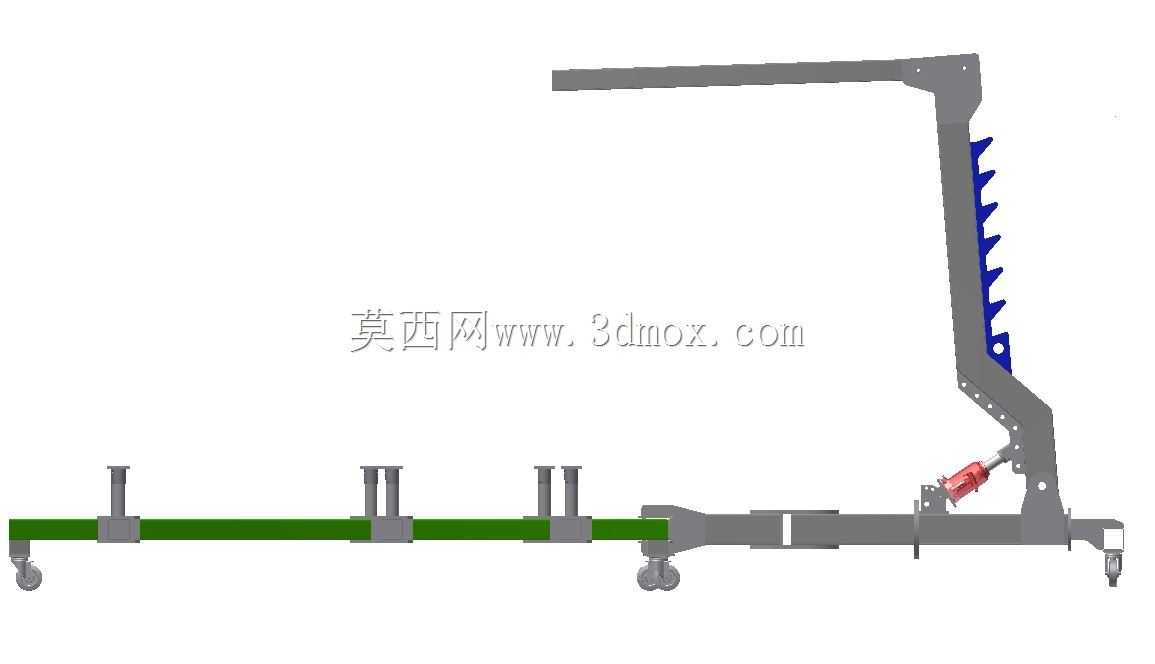

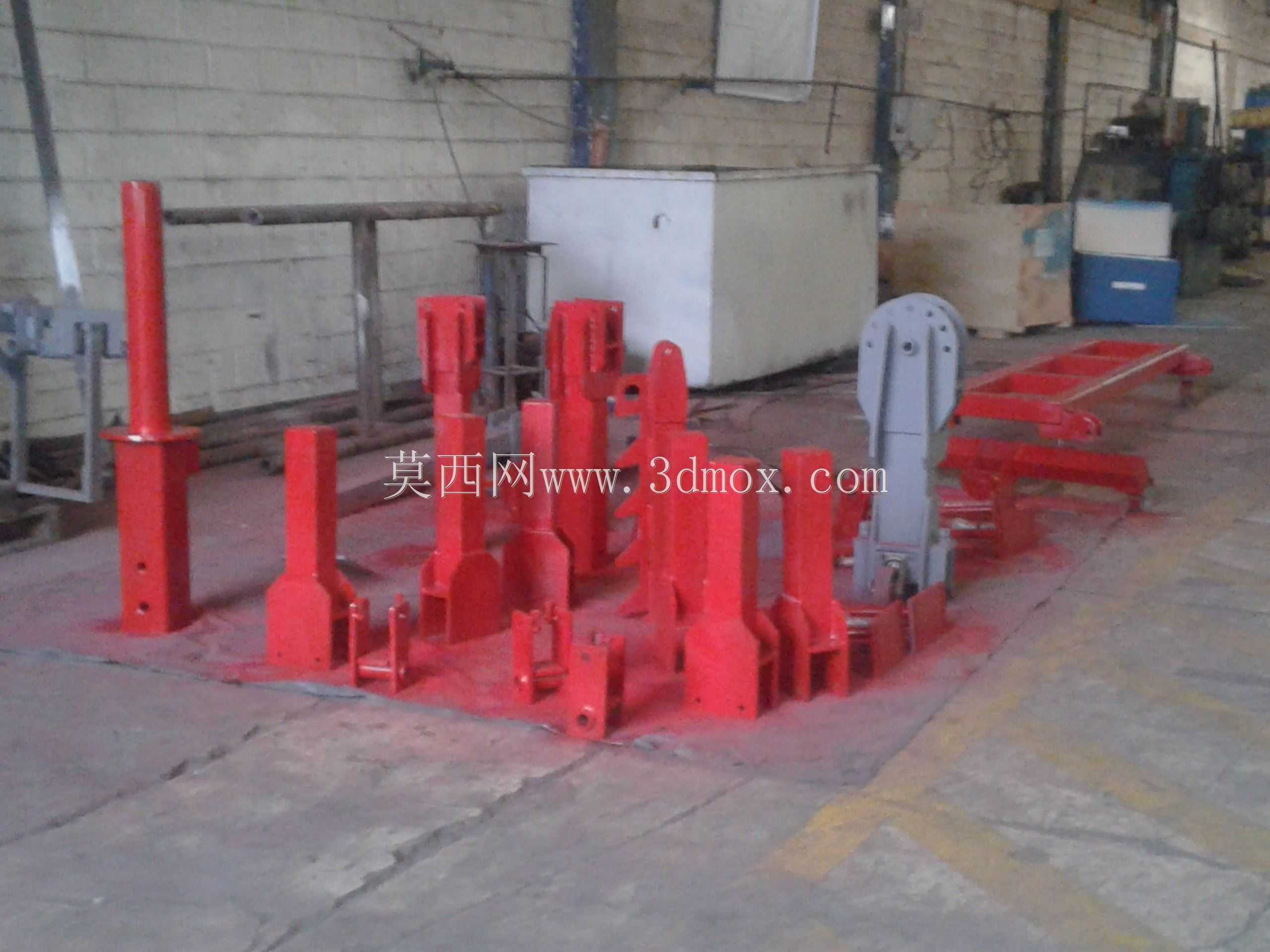

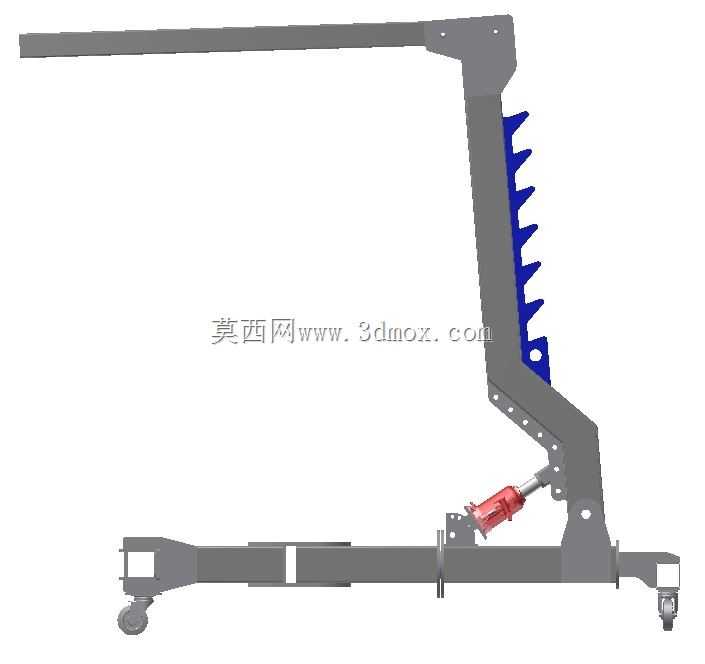

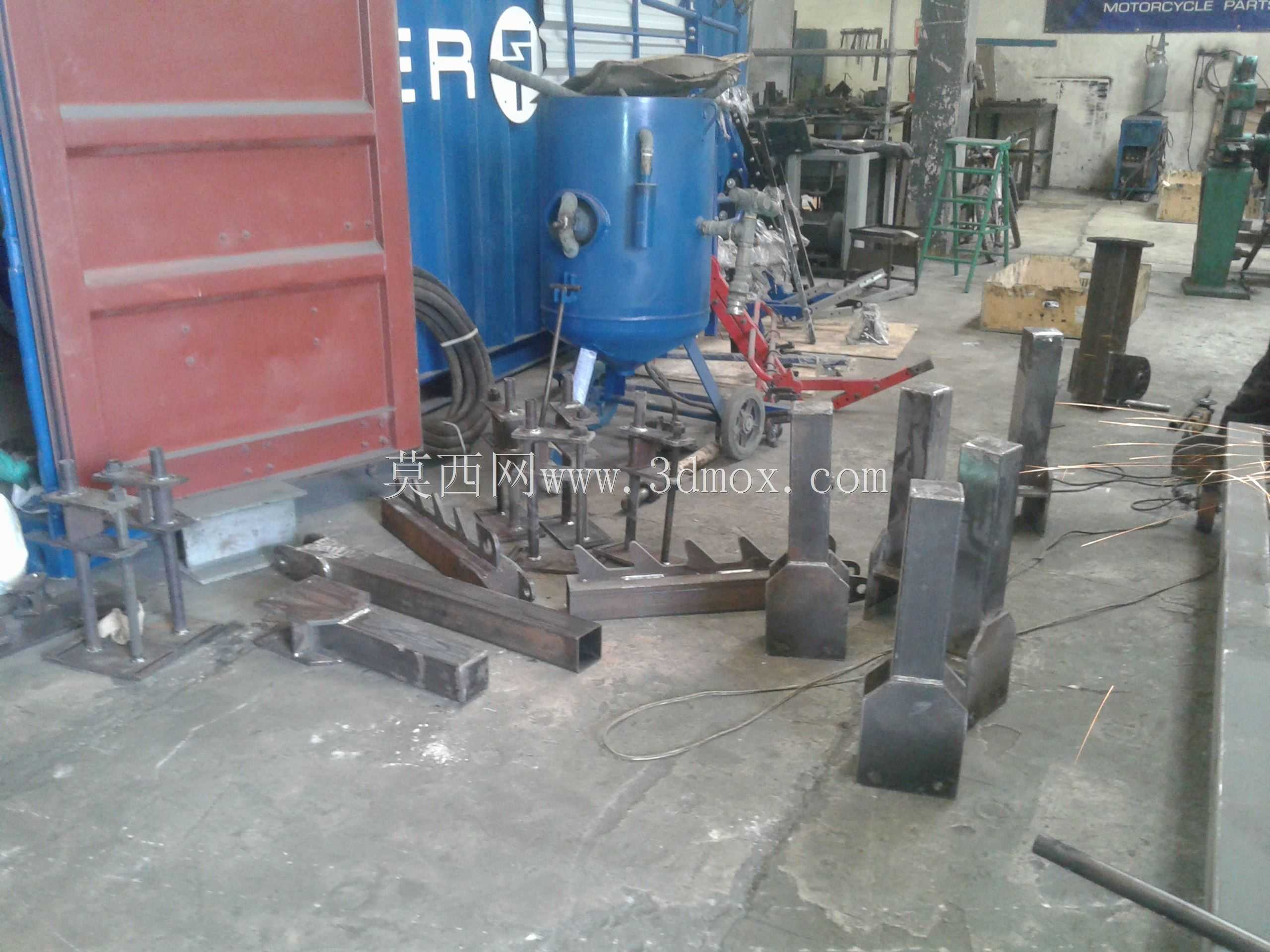

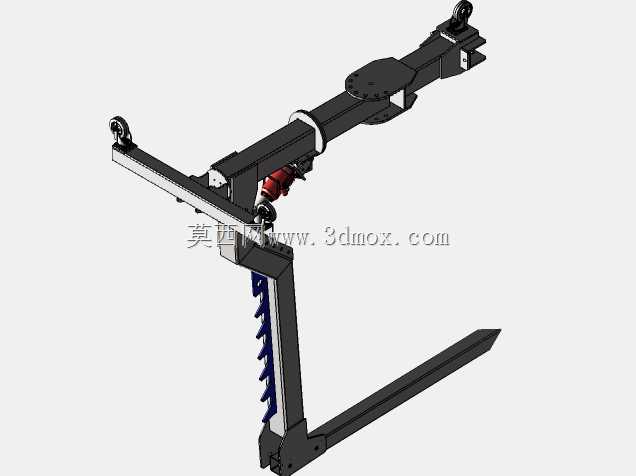

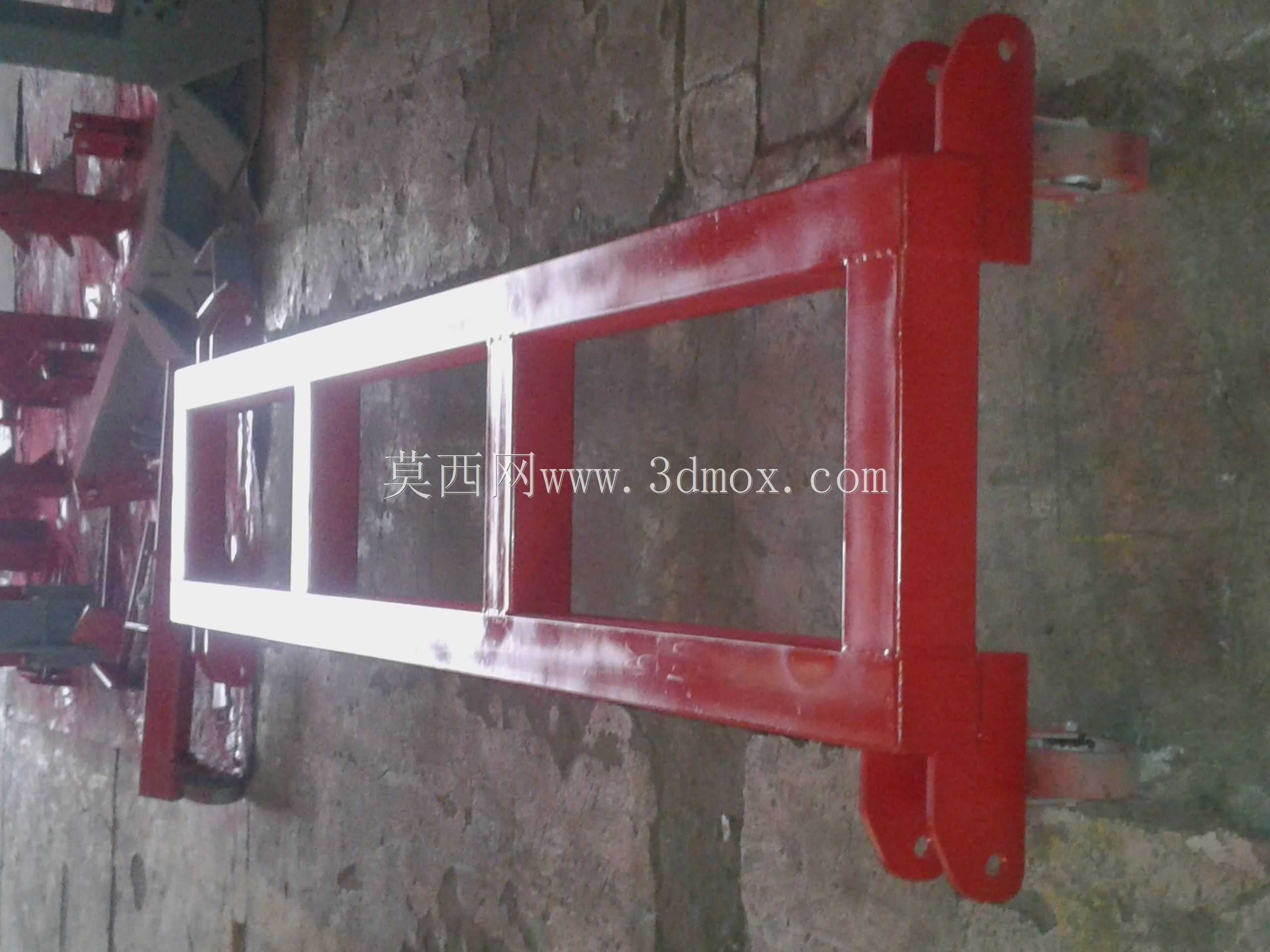

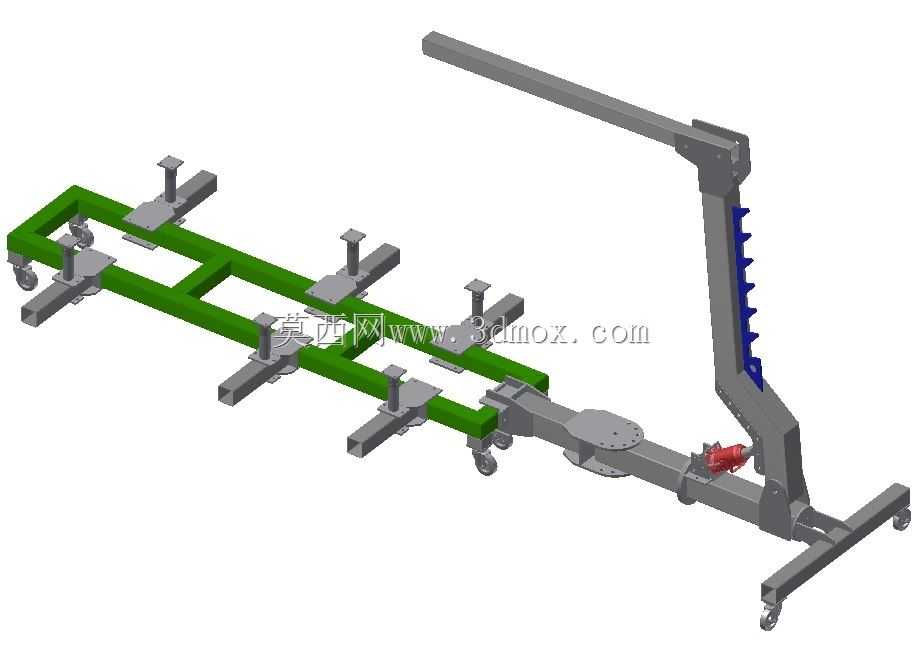

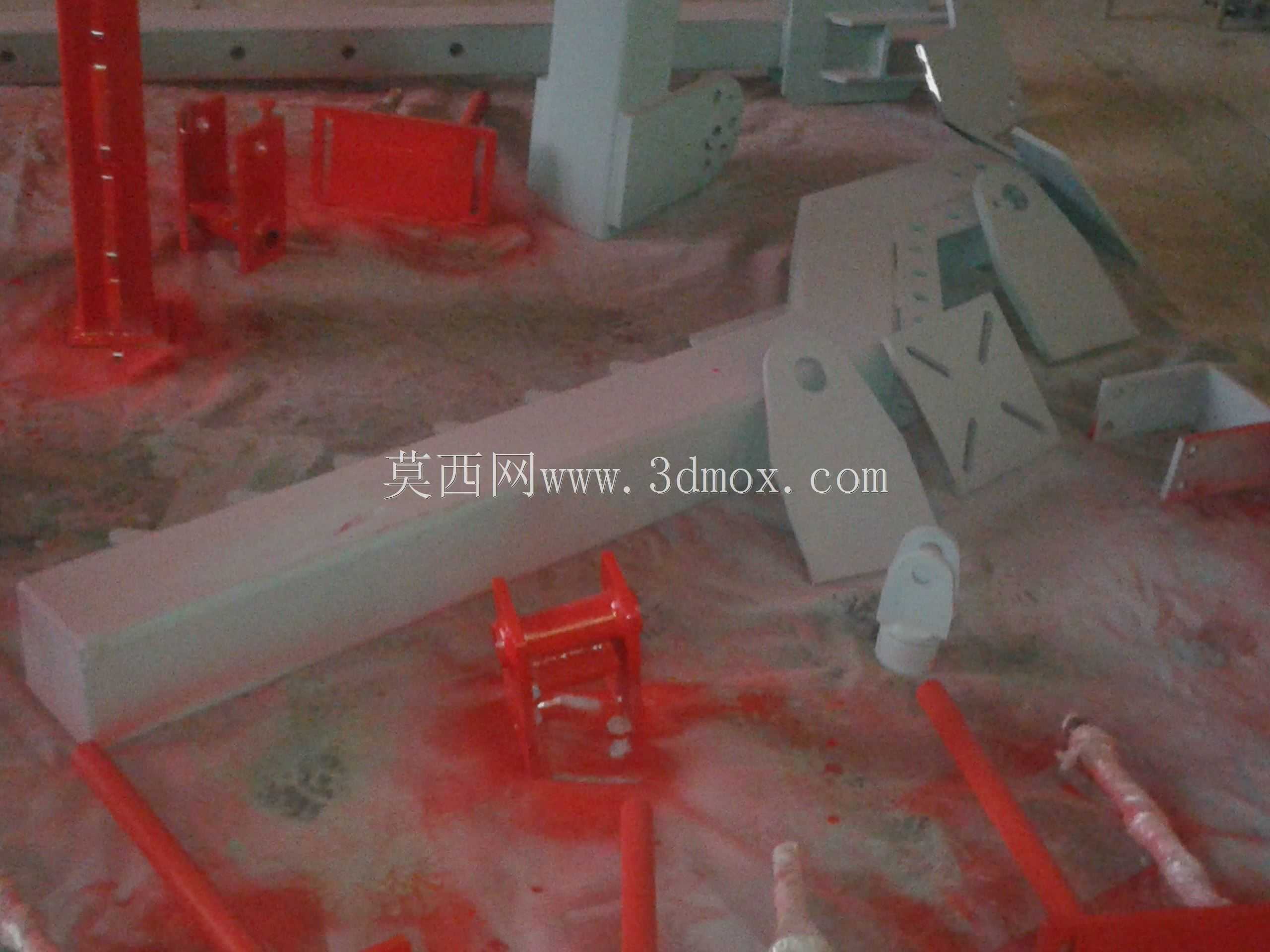

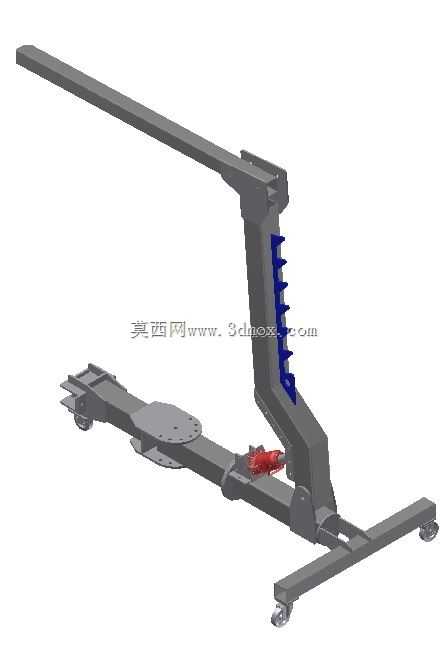

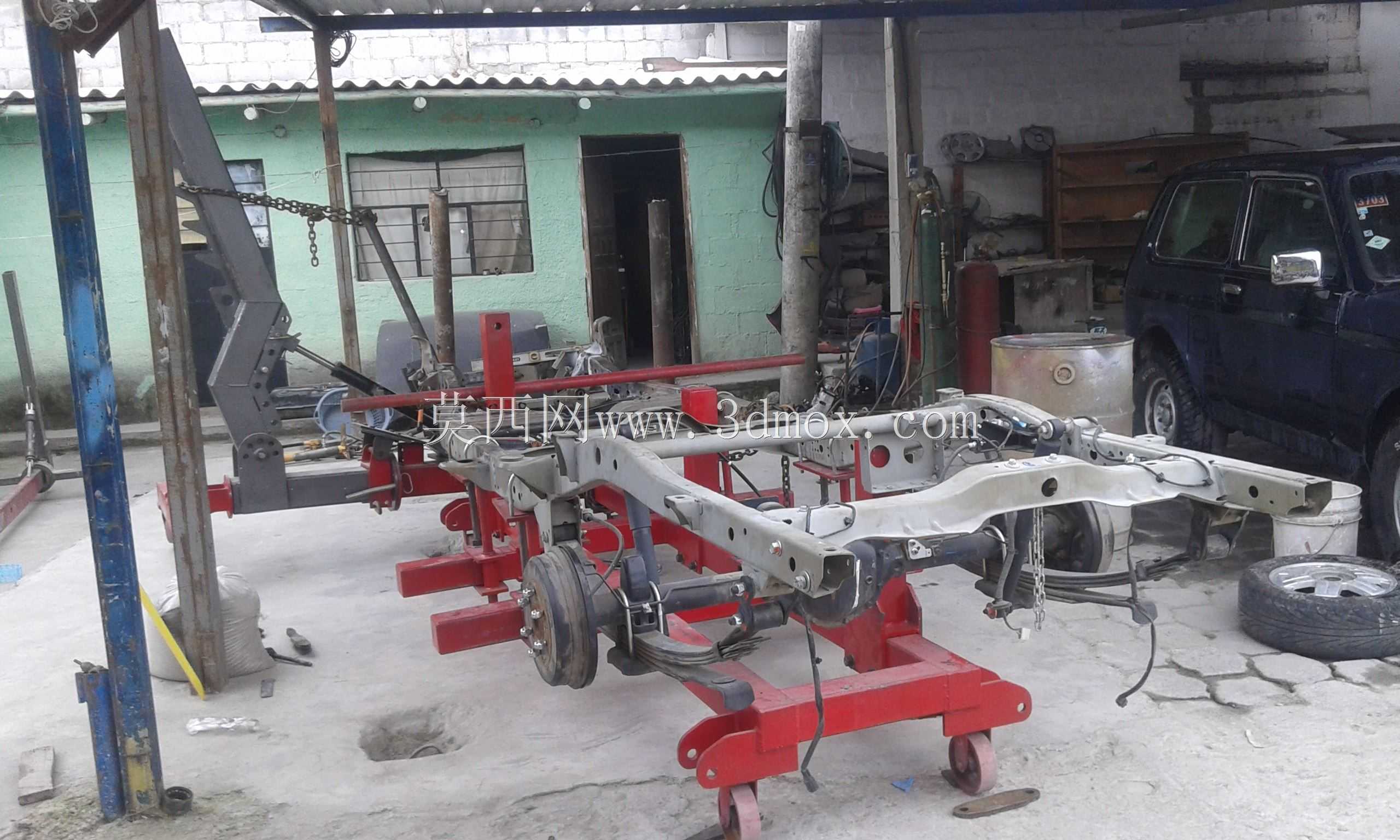

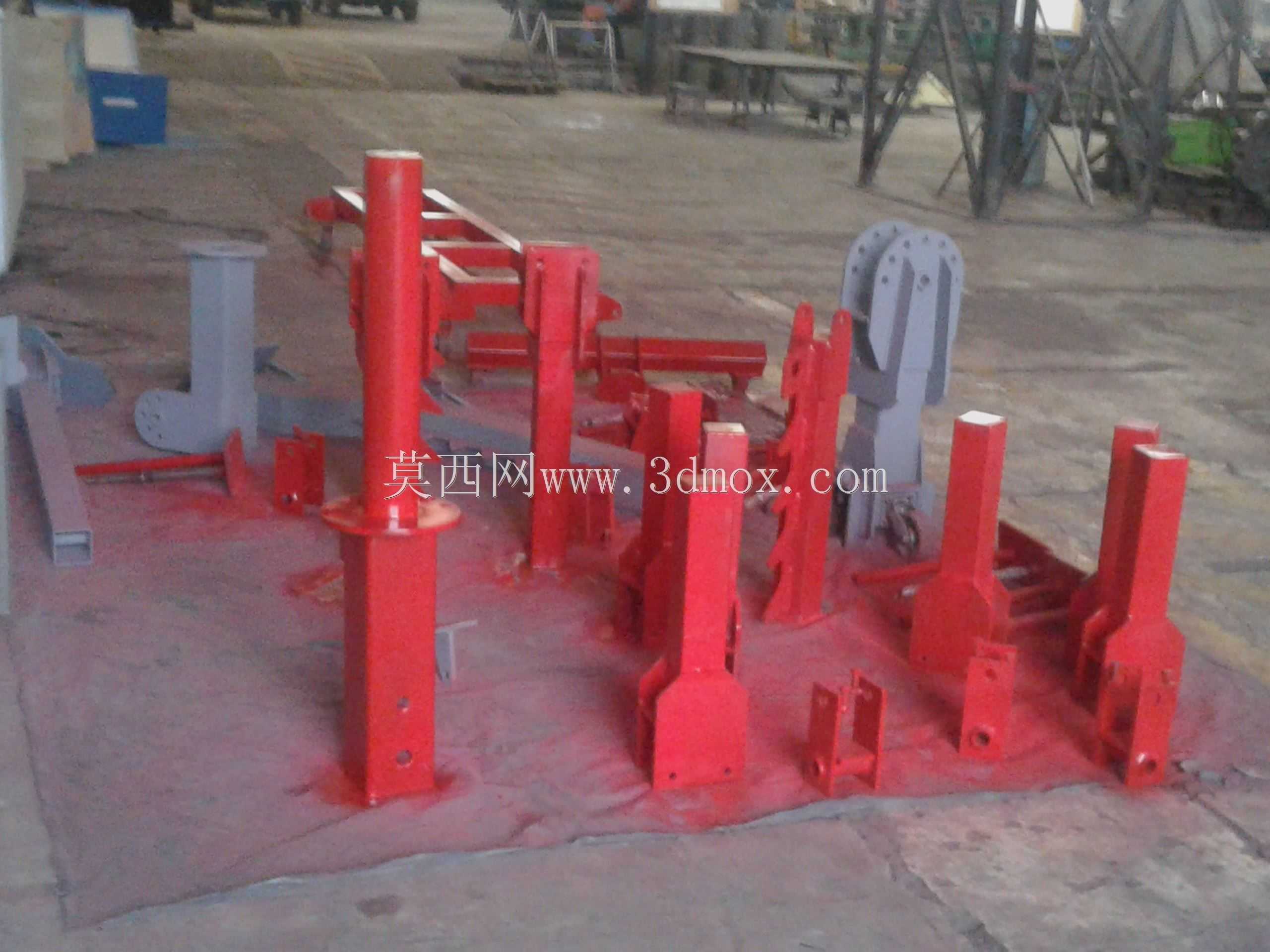

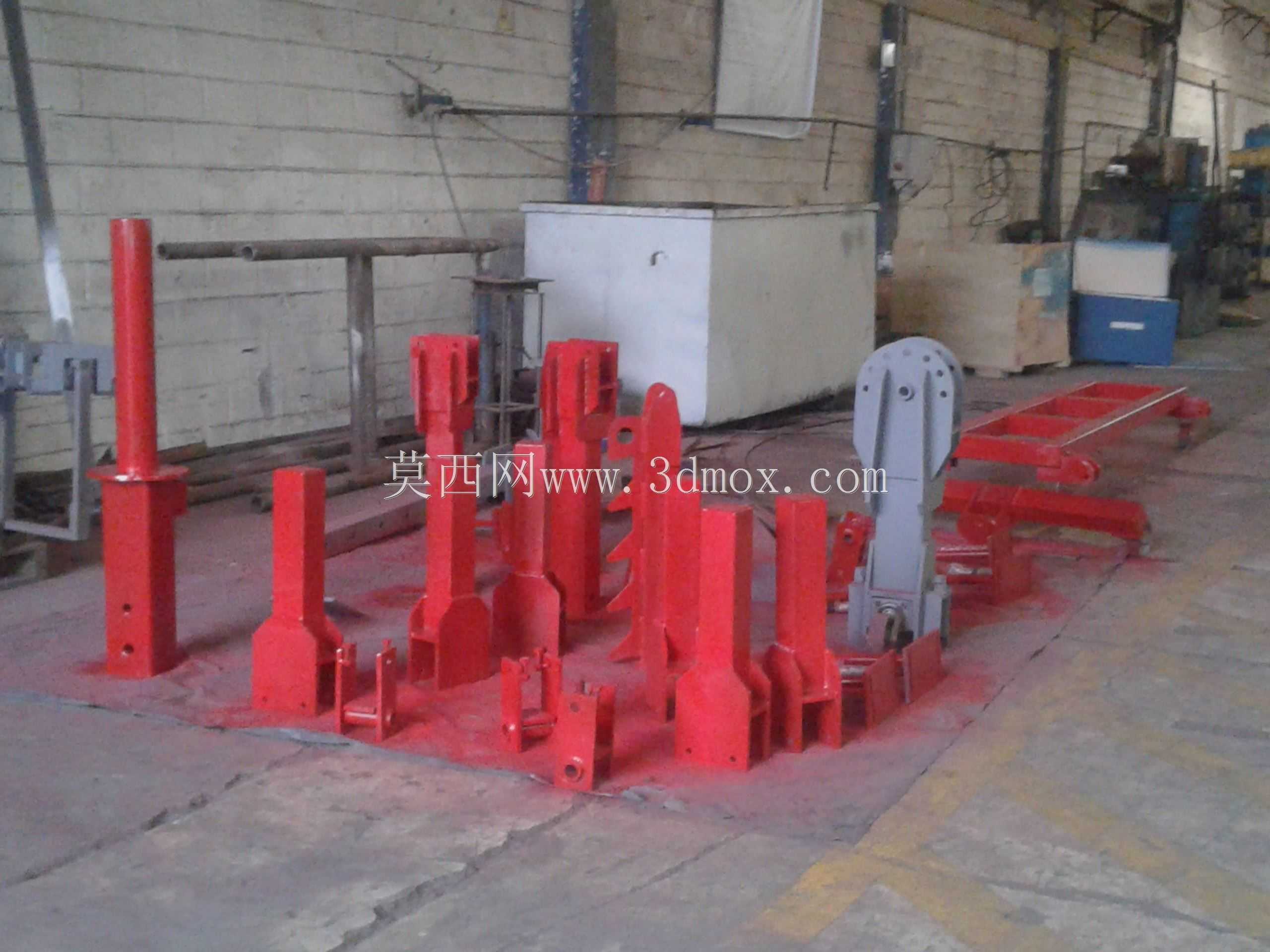

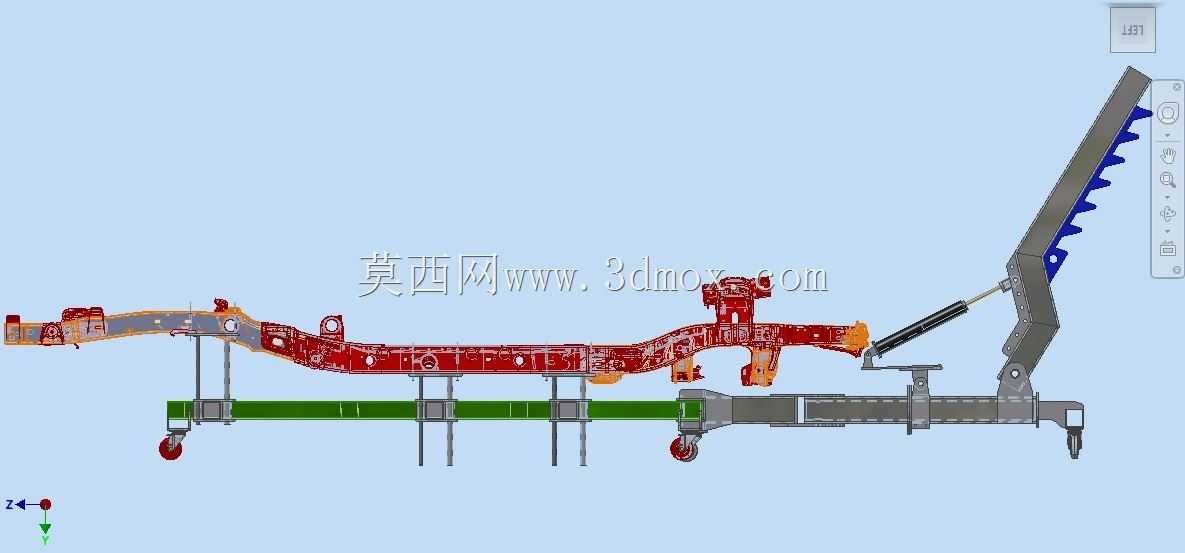

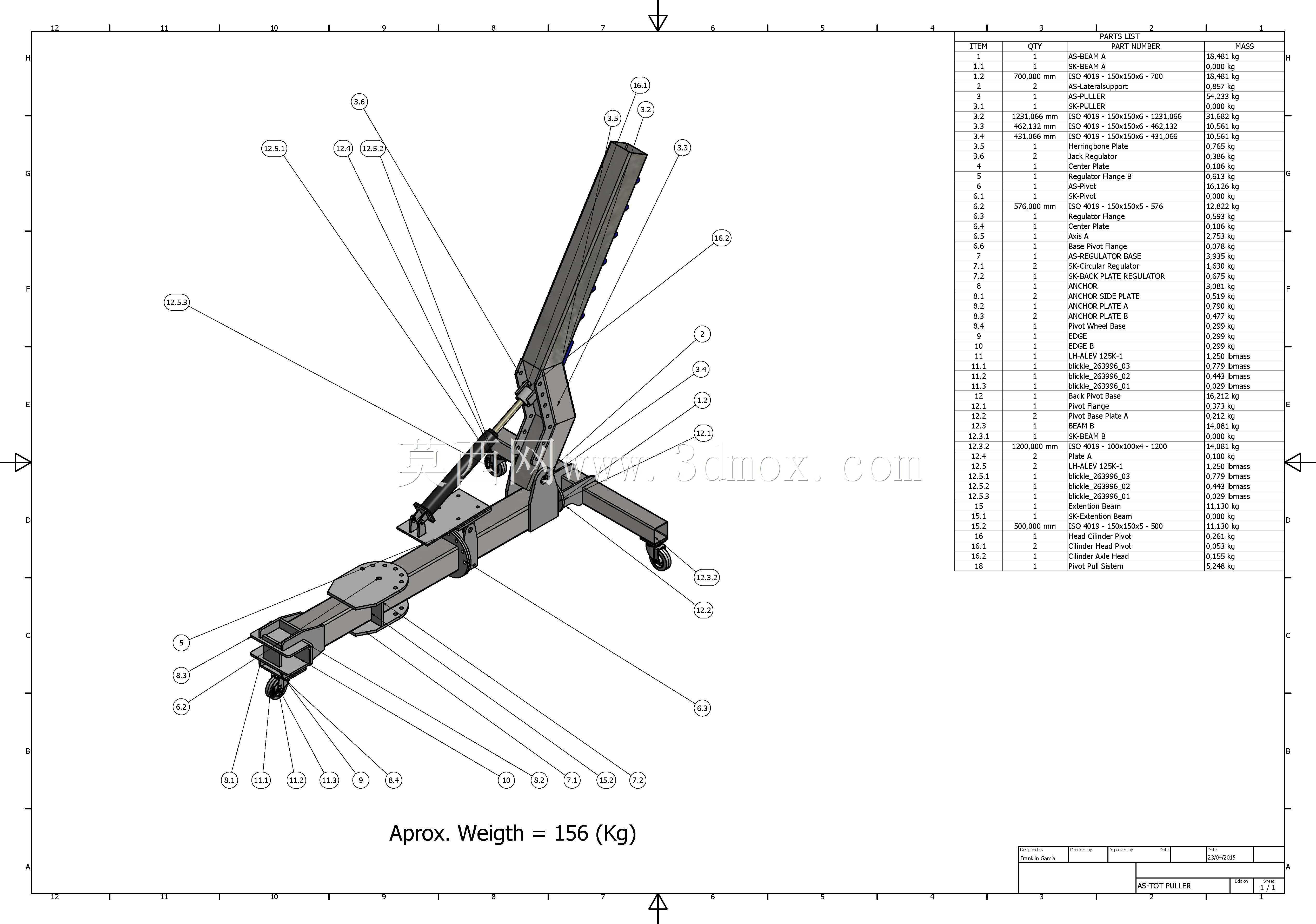

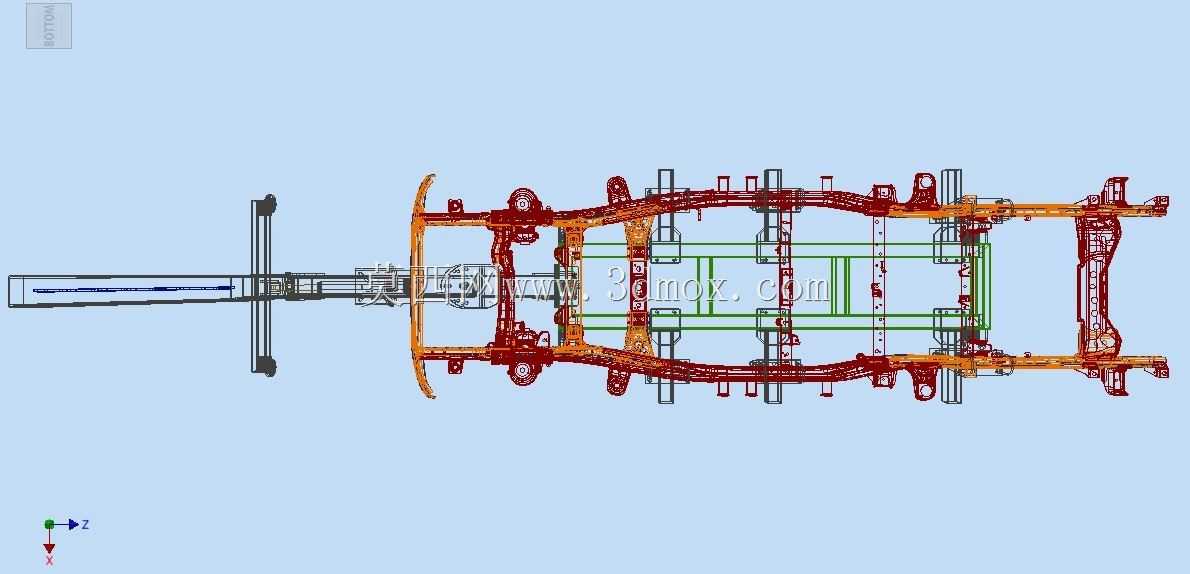

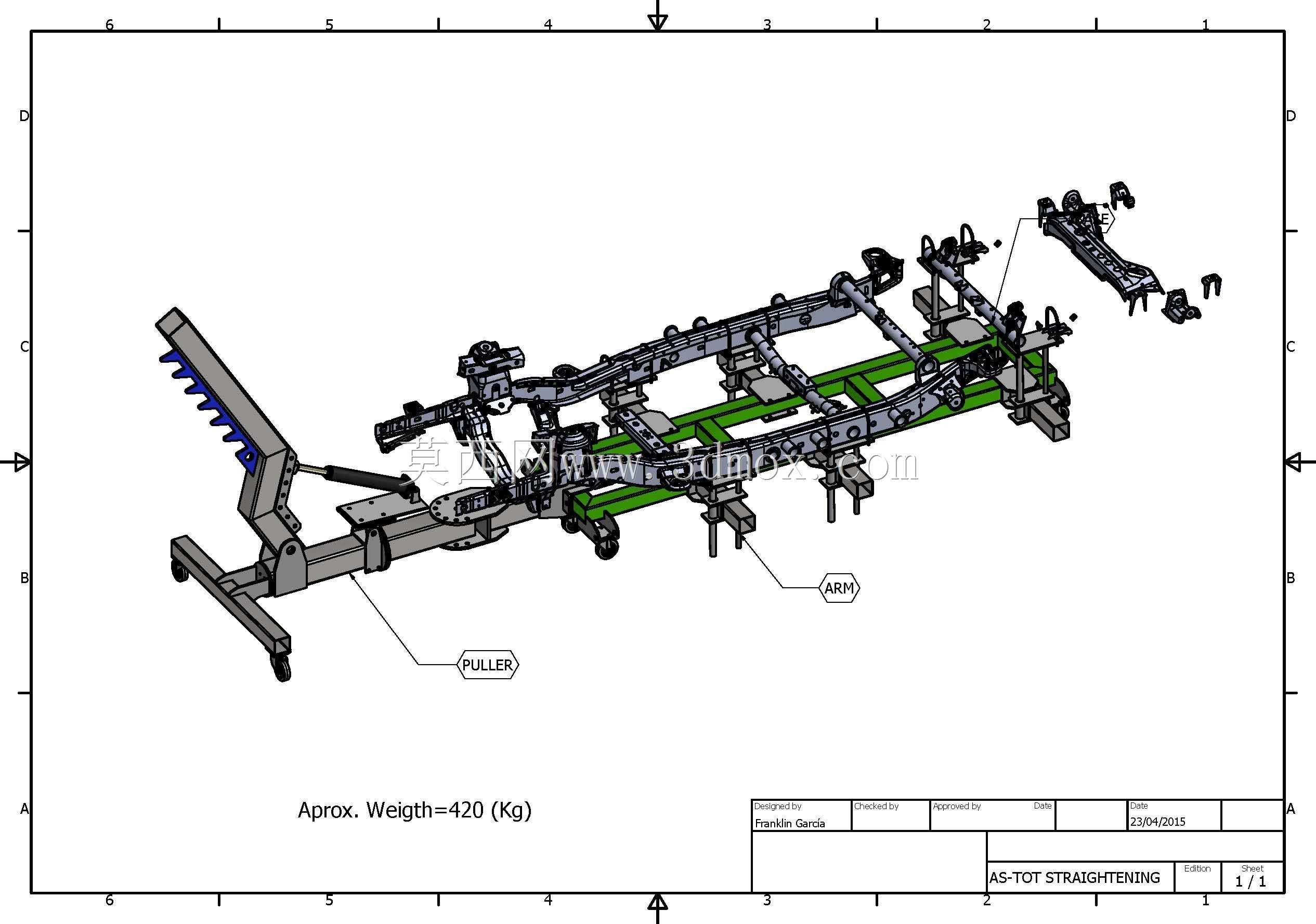

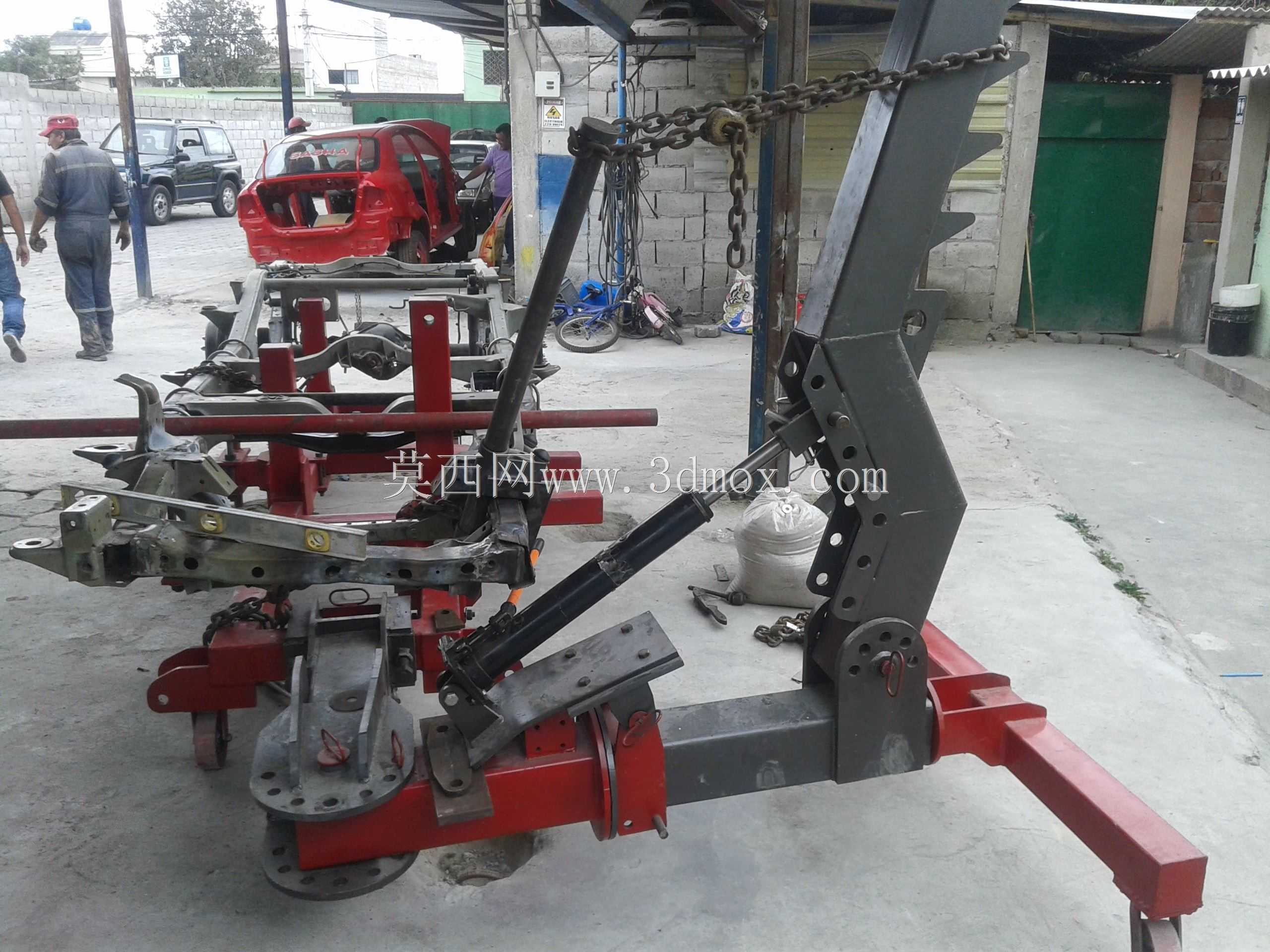

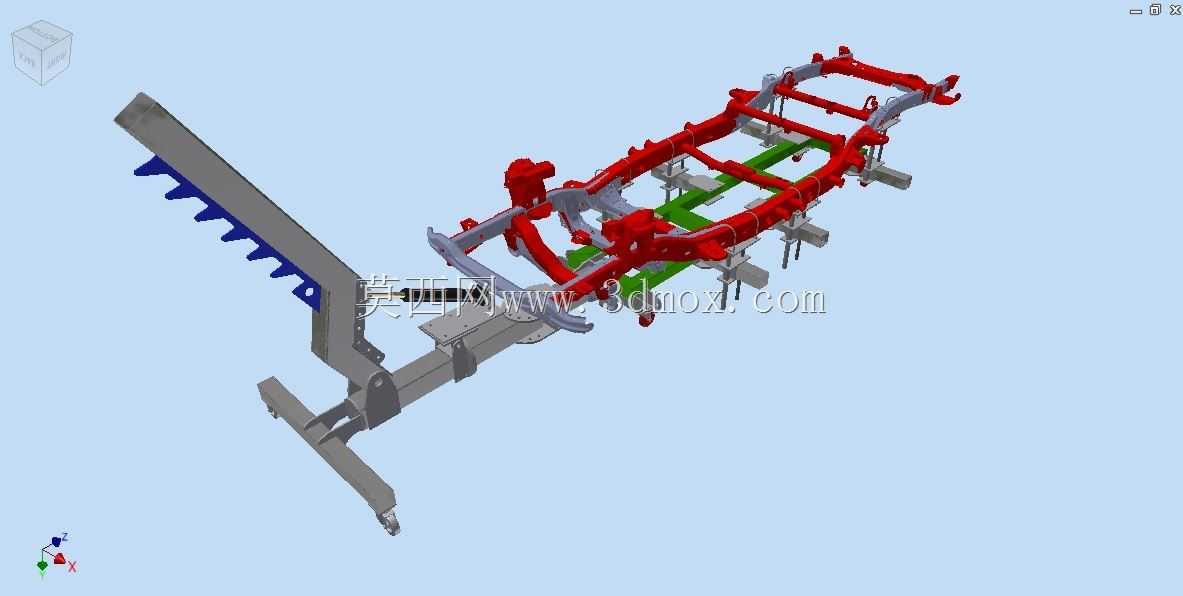

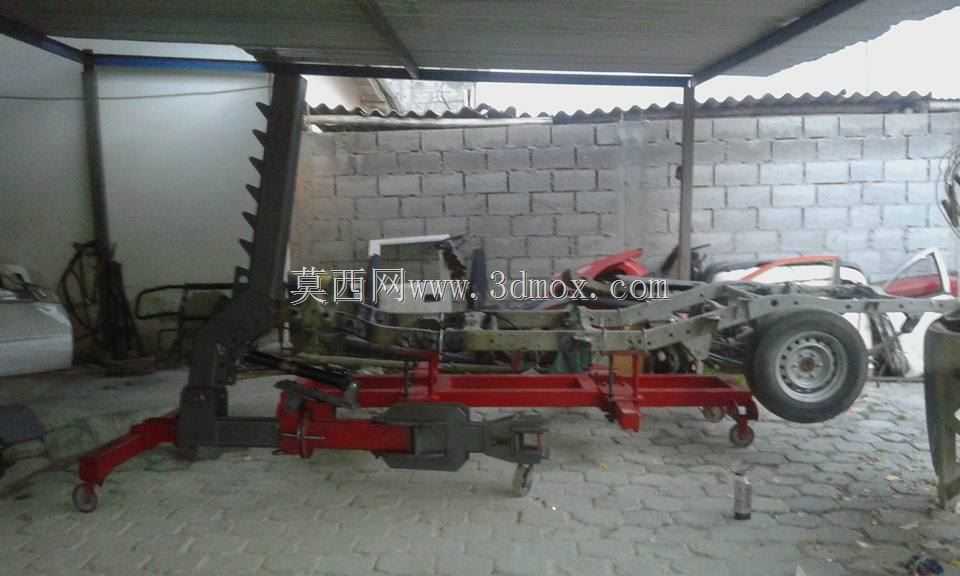

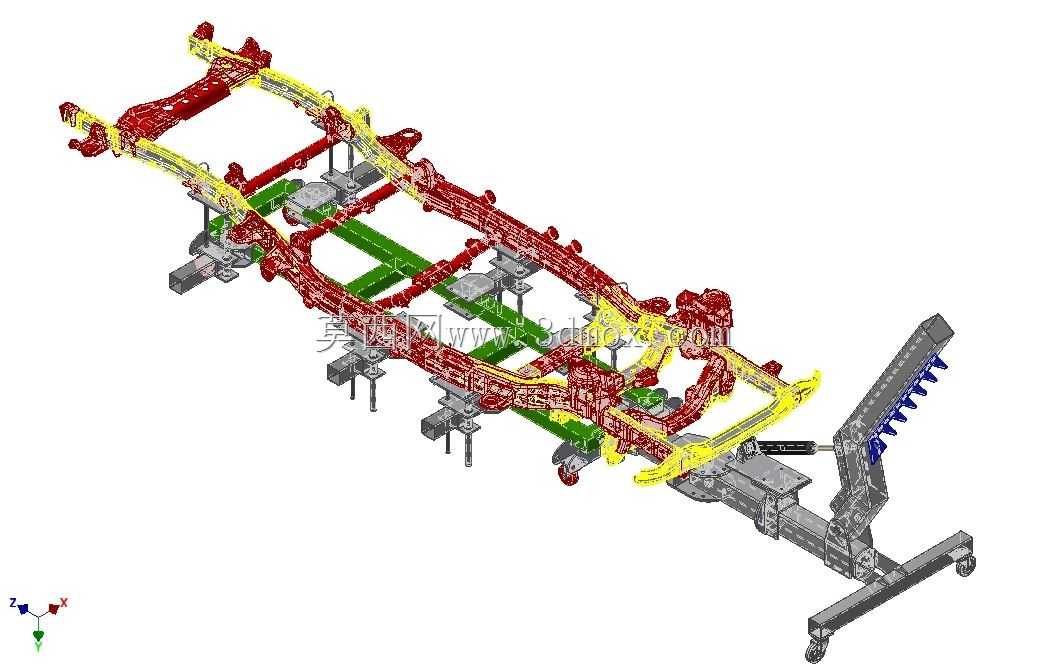

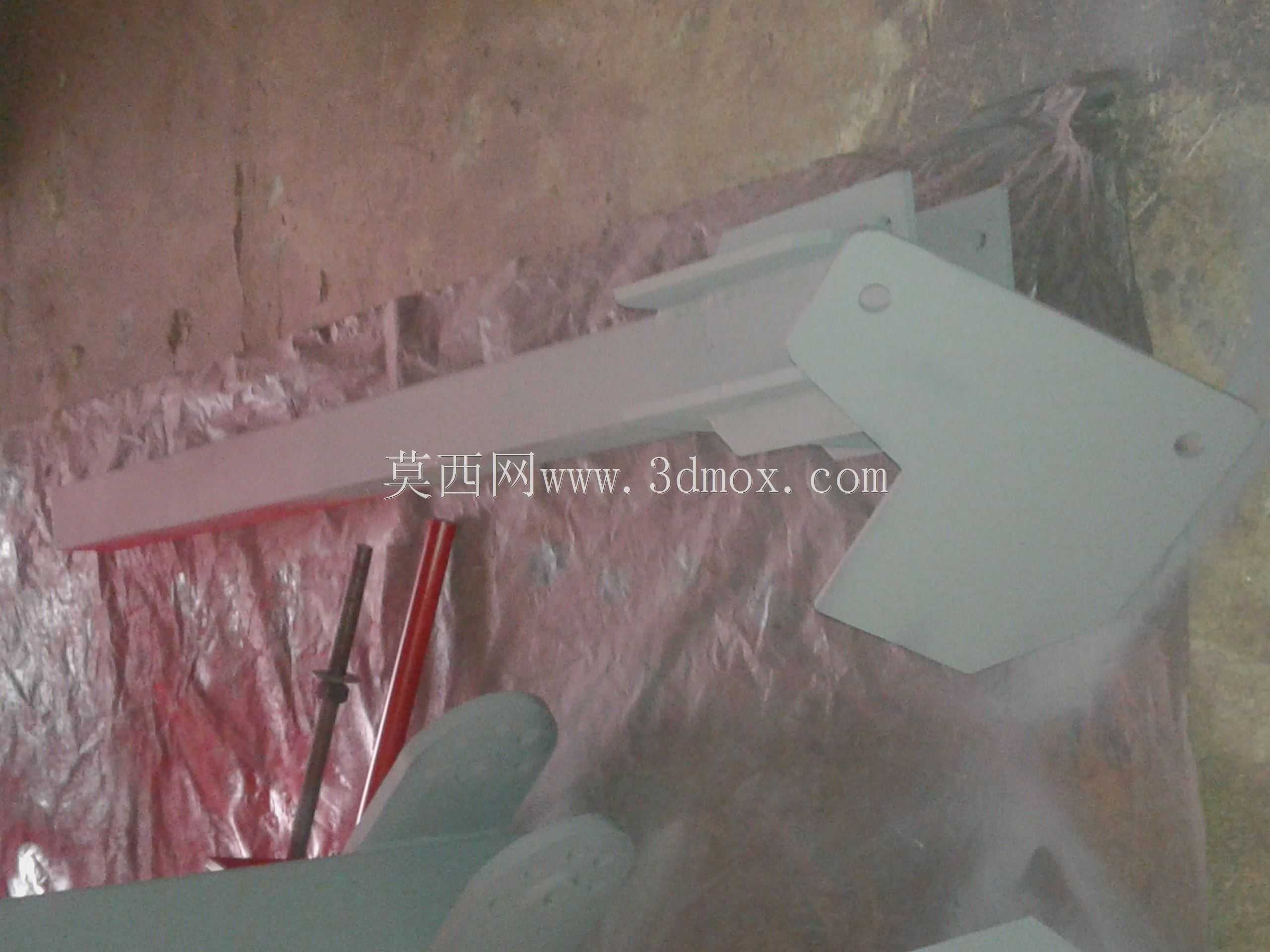

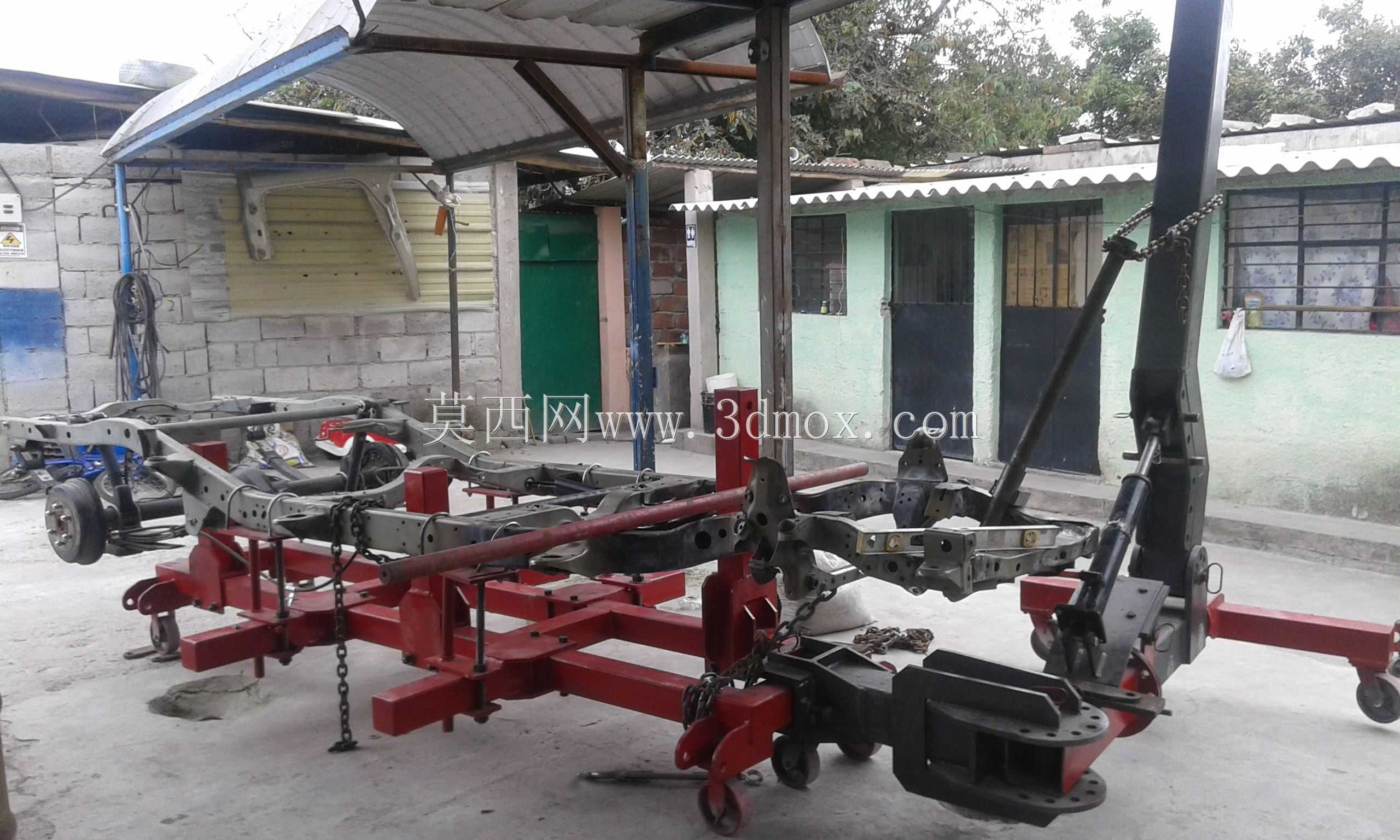

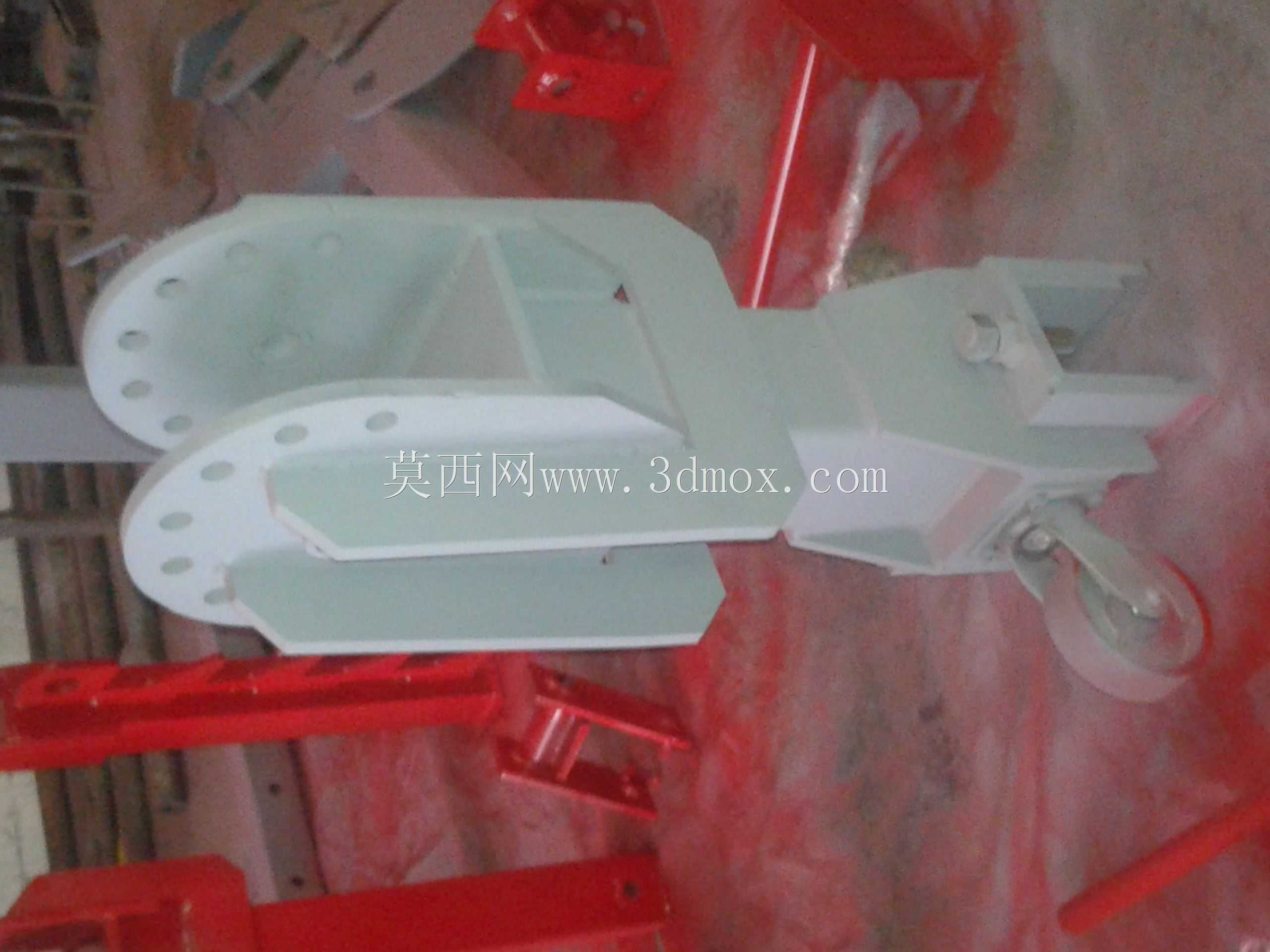

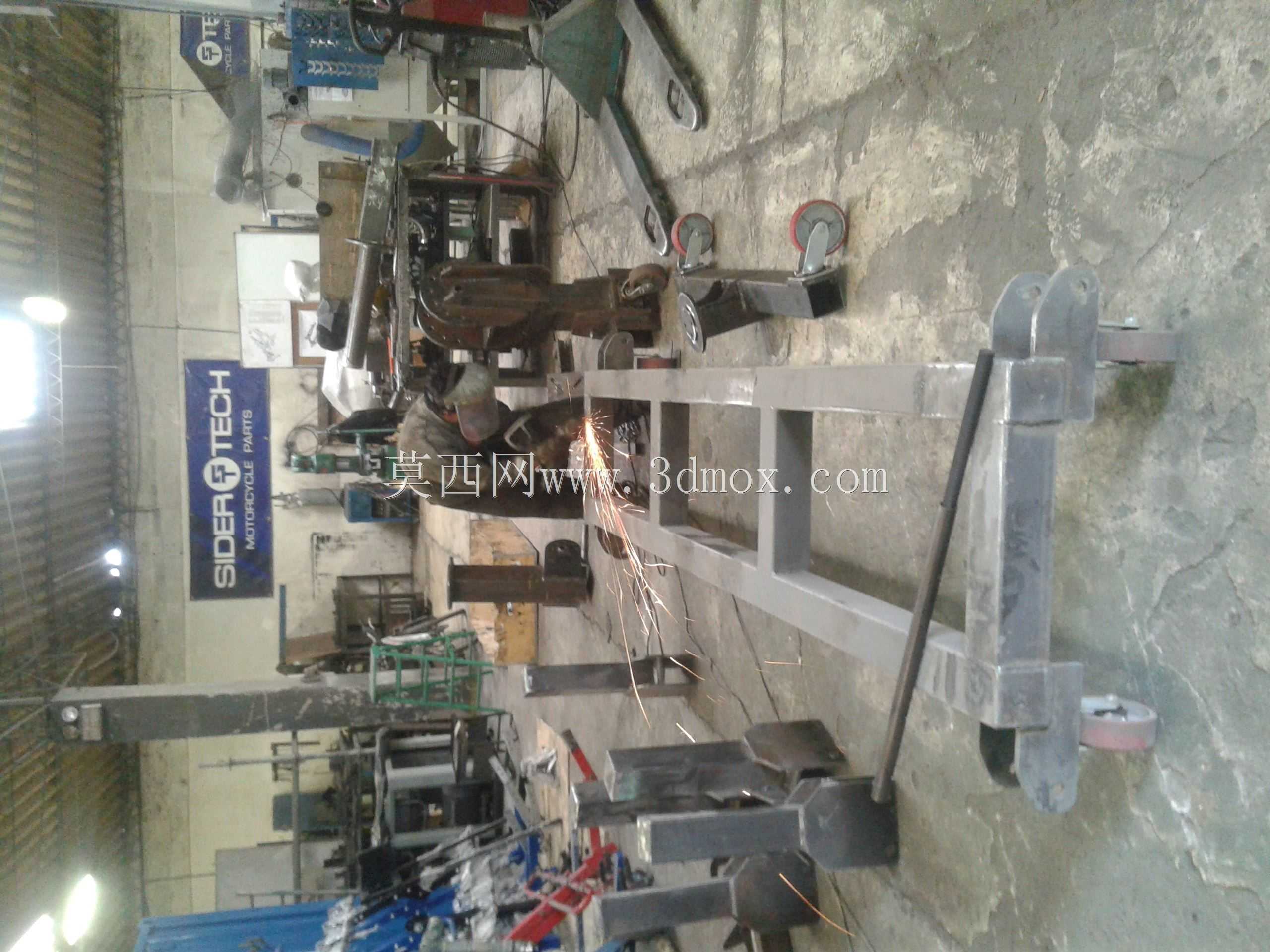

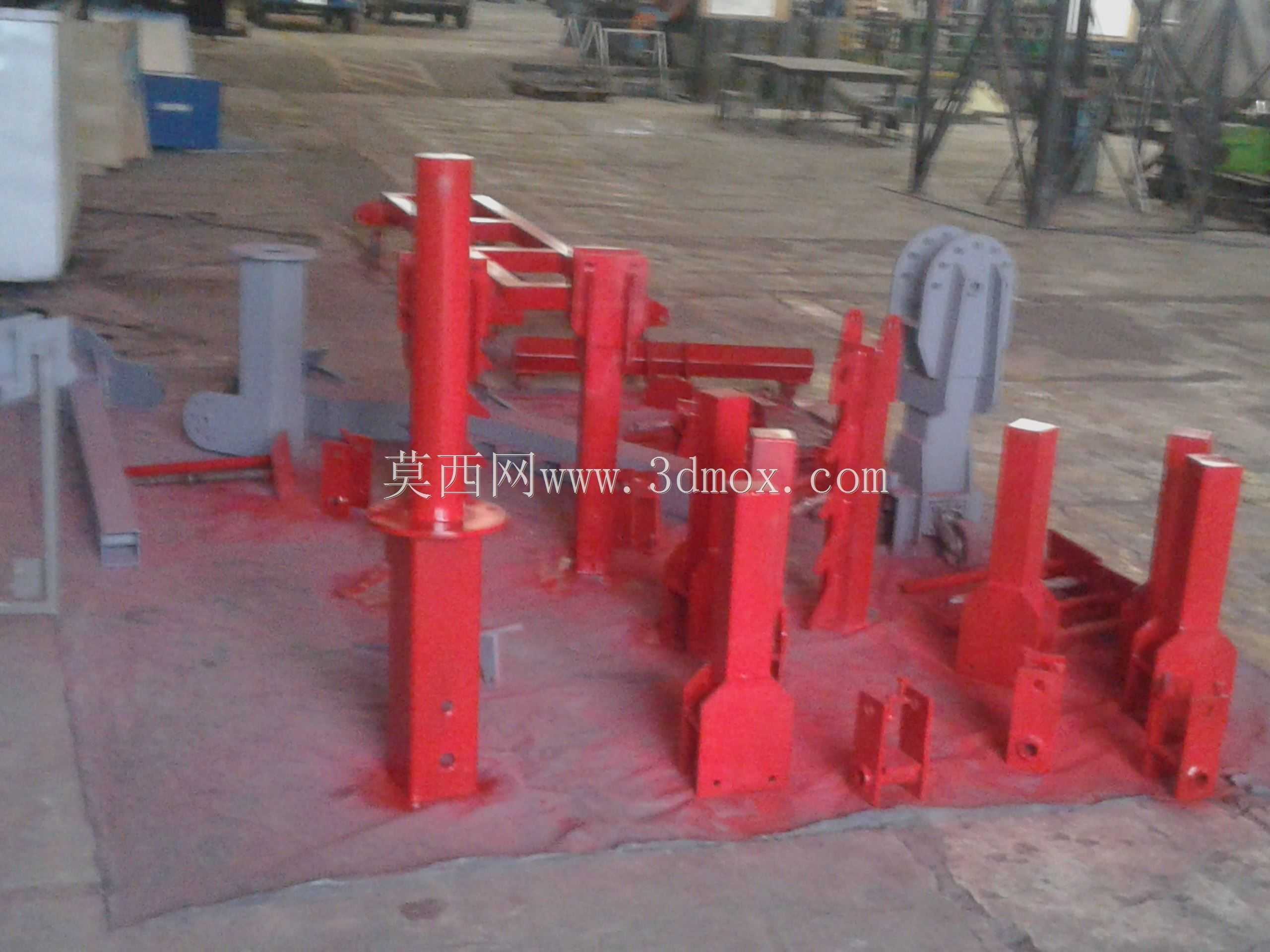

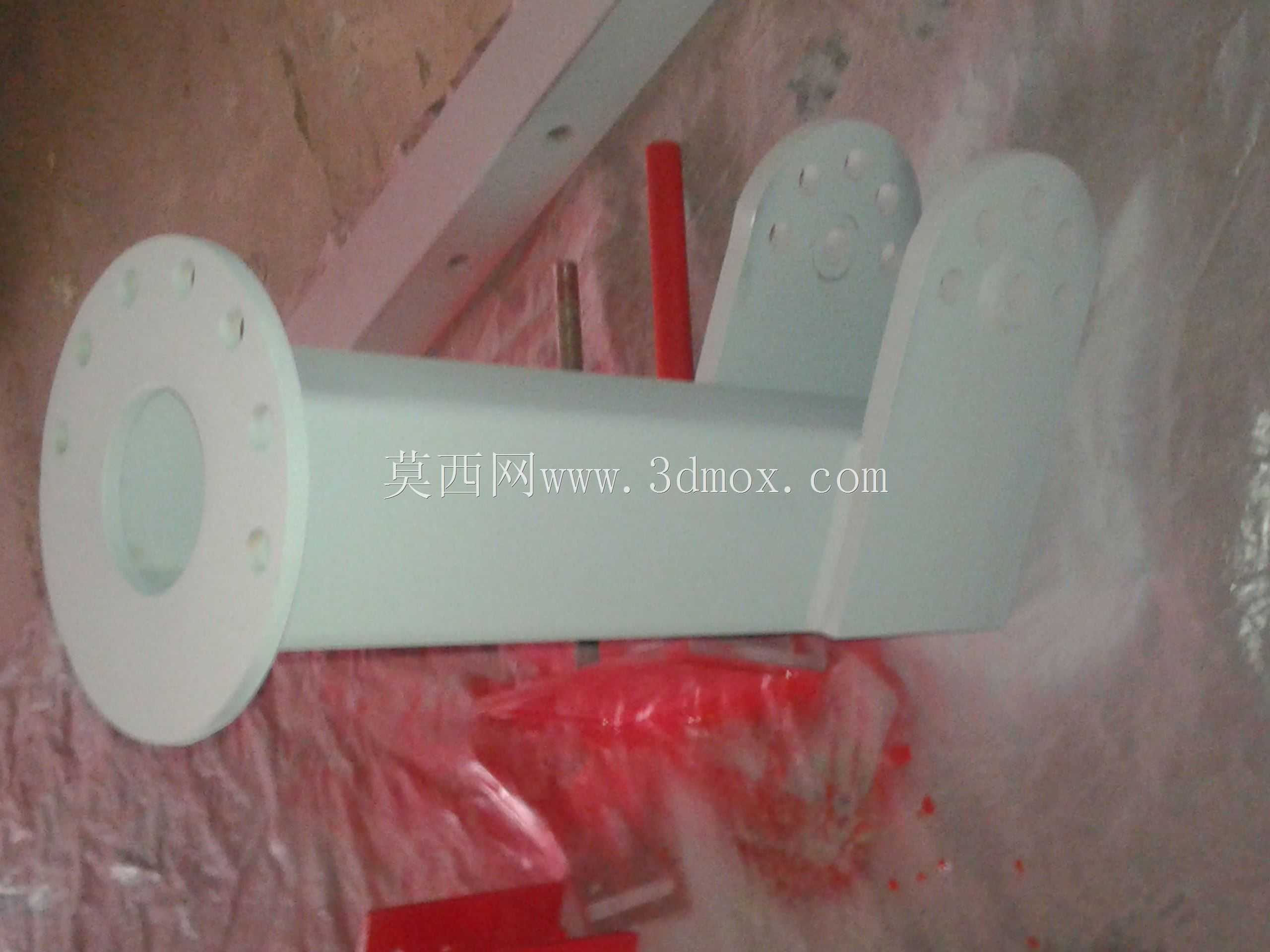

该设备主要面向机动车维修领域的事故车修复场景，针对车辆发生碰撞、倾覆后出现的底盘车架变形、纵梁侧弯、安装点位偏移等问题提供精准的矫正作业支撑，是汽修门店开展钣金大修、车架校正工序的核心作业工装。在实际维修作业中，该设备可通过多点位夹持结构固定车辆底盘的基准安装位，配合带齿形定位的牵拉臂对变形部位施加可控的矫正作用力，替代传统靠人工锤击、手拉葫芦粗放校正的作业模式，大幅提升车架变形修复的精度，避免校正过程中对底盘原有结构造成二次损伤，保障修复后车辆的四轮定位参数、底盘安装点位尺寸符合原厂设计要求，消除因车架变形带来的行驶跑偏、轮胎异常磨损、部件装配干涉等安全隐患。从功能设计来看，设备主体采用框架式承载结构，红色的主夹持框架对应车辆底盘的两侧纵梁位置，设置了多组可调节位置的夹持固定座，能够适配不同轴距、不同宽度的非承载式车身车架固定需求；侧向延伸的带齿牵拉臂带有多档调节卡位，可根据变形部位的牵拉方向、受力需求调整牵拉点的高度与伸出长度，配合外部牵拉动力输出装置，可实现多方向的同步或分步矫正作业；框架中部的绿色支撑横梁可对底盘中部的桥体安装位提供辅助支撑，避免矫正过程中车架中部出现非预期的下沉变形。设计过程中优先考虑了维修作业的操作便利性与结构刚性，所有夹持点位均预留了通用工装夹具的安装接口，无需额外定制转接件即可快速完成车架装夹；整体结构的安装边界充分考虑了常规汽修工位的空间尺寸，设备主体宽度适配主流乘用车、轻型商用车的底盘宽度，牵拉臂的最大伸出长度可覆盖常规事故车的变形牵拉行程，设备底部设置有可调支撑脚，可在不平整的车间地面完成调平安装，保障矫正作业过程中设备整体的稳定性，不会因牵拉反作用力出现移位、晃动问题。
