多孔位定位铆接工装夹具结构设计

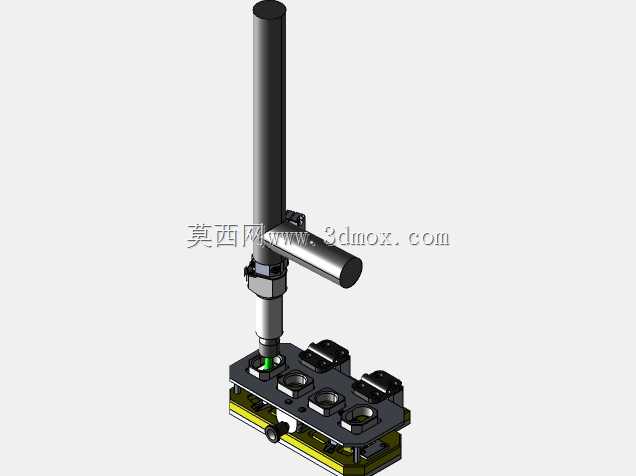

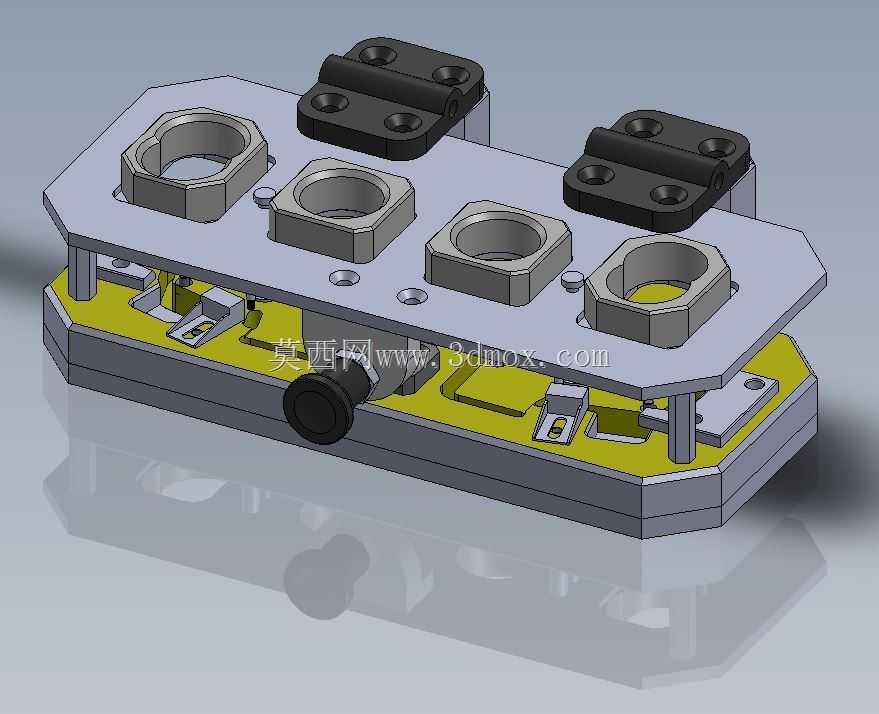

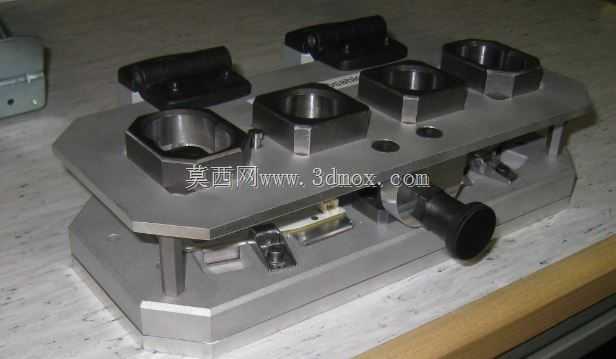

在五金零部件、小型结构件的批量铆接加工场景中，工件定位精度直接决定铆接工序的成品良率与生产节拍，这款多孔位定位铆接夹具正是针对同规格小型带孔零件的批量铆接作业开发的专用工装，可适配产线铆接工位的快速装夹需求，大幅降低人工对位的时间损耗与对位偏差。该夹具核心用途是在铆接作业前对工件的产品孔位做精准定位约束，避免铆接过程中工件出现偏移、转动、错位等问题，保证每一个铆接点的位置度公差符合工艺要求，可同时兼容四件同规格工件的同步装夹定位，适配气动铆枪、半自动铆接设备的作业行程，无需反复调整工件位置即可完成单批次工件的铆接加工。从功能特性来看，夹具采用上下双层板式结构，上层定位板开设四个与工件外形精准匹配的定位型腔，每个型腔对应设置带导向倒角的定位衬套，衬套内孔与工件待铆接的产品孔位同轴度控制在0.02mm以内，可快速引导工件落位，避免装夹时的卡滞问题；上层板两侧设置快压式锁紧组件，扳动锁紧压块即可快速完成工件的压紧固定，压块接触工件的面做了防滑纹理处理，既保证压紧力足够抵抗铆接时的轴向冲击力，又不会压伤工件表面；下层板为夹具的安装基座，内部集成定位顶紧机构，通过侧置的旋钮式调节件可控制内部顶块的伸缩，对工件底部做辅助支撑，抵消铆接时的向下冲击力，避免工件出现形变。设计思路上，这款夹具优先考虑批量加工的操作便捷性，将定位、锁紧、支撑功能做模块化集成，所有易磨损的定位衬套都设计为可快拆更换的结构，长期使用出现磨损后无需更换整个夹具本体，仅需更换对应衬套即可恢复定位精度，大幅降低工装的维护成本；夹具整体做了轻量化设计，在保证结构刚性的前提下对非受力区域做了减重开槽处理，既降低夹具整体重量方便工位间转运，又能减少加工材料的消耗。从安装边界来看，夹具下层基座的安装孔位按照通用铆接工位的工作台螺孔间距设计，可直接固定在标准铆接工作台上，整体外形轮廓方正无外凸尖锐结构，不会与铆接设备的移动压头产生运动干涉；上层定位面到下层安装面的高度经过适配性设计，预留了足够的铆枪操作空间，操作人员无需俯身过度即可完成工件取放与铆接操作，长时间作业也不易产生疲劳。夹具的所有活动部件都做了限位设计，避免操作时部件脱出掉落，内部的传动结构做了封闭处理，可阻挡铆接过程中产生的金属碎屑进入机构内部，减少日常清理维护的频次，适配车间多粉尘的加工环境。
