摩托车发动机内外链节滚子链结构

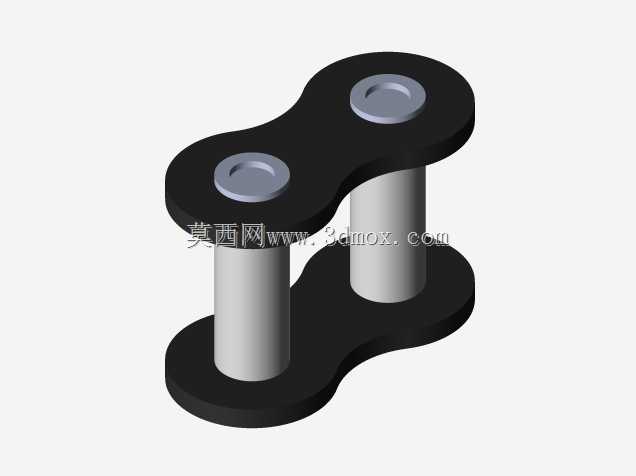

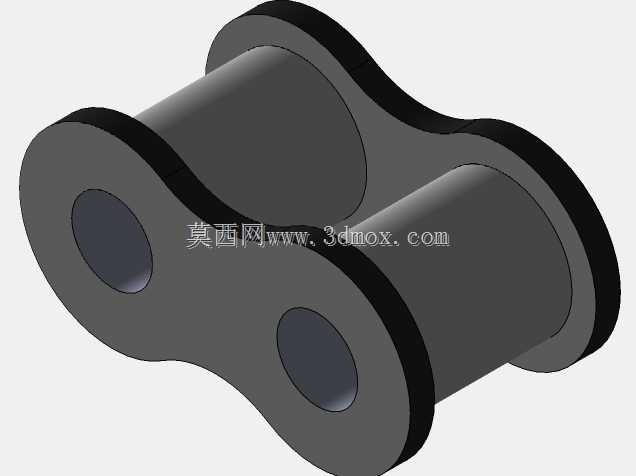

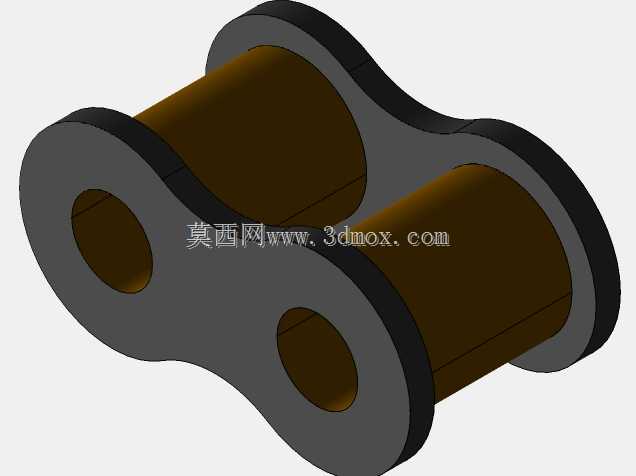

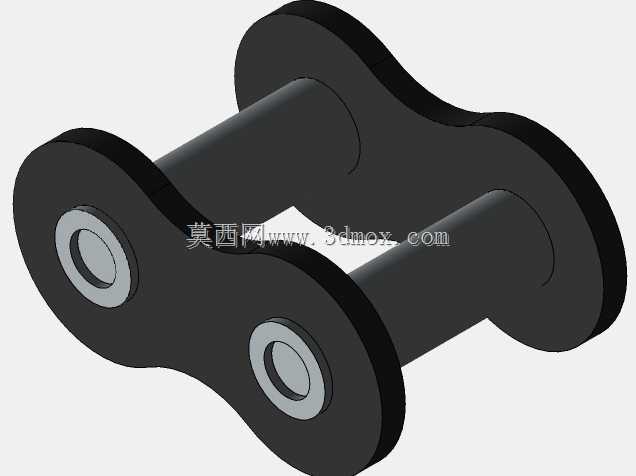

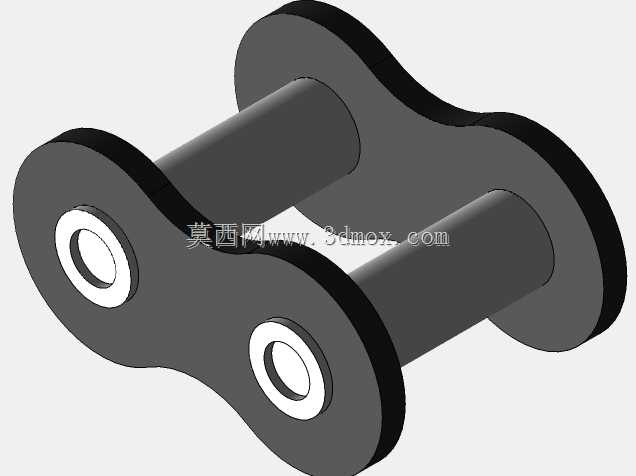

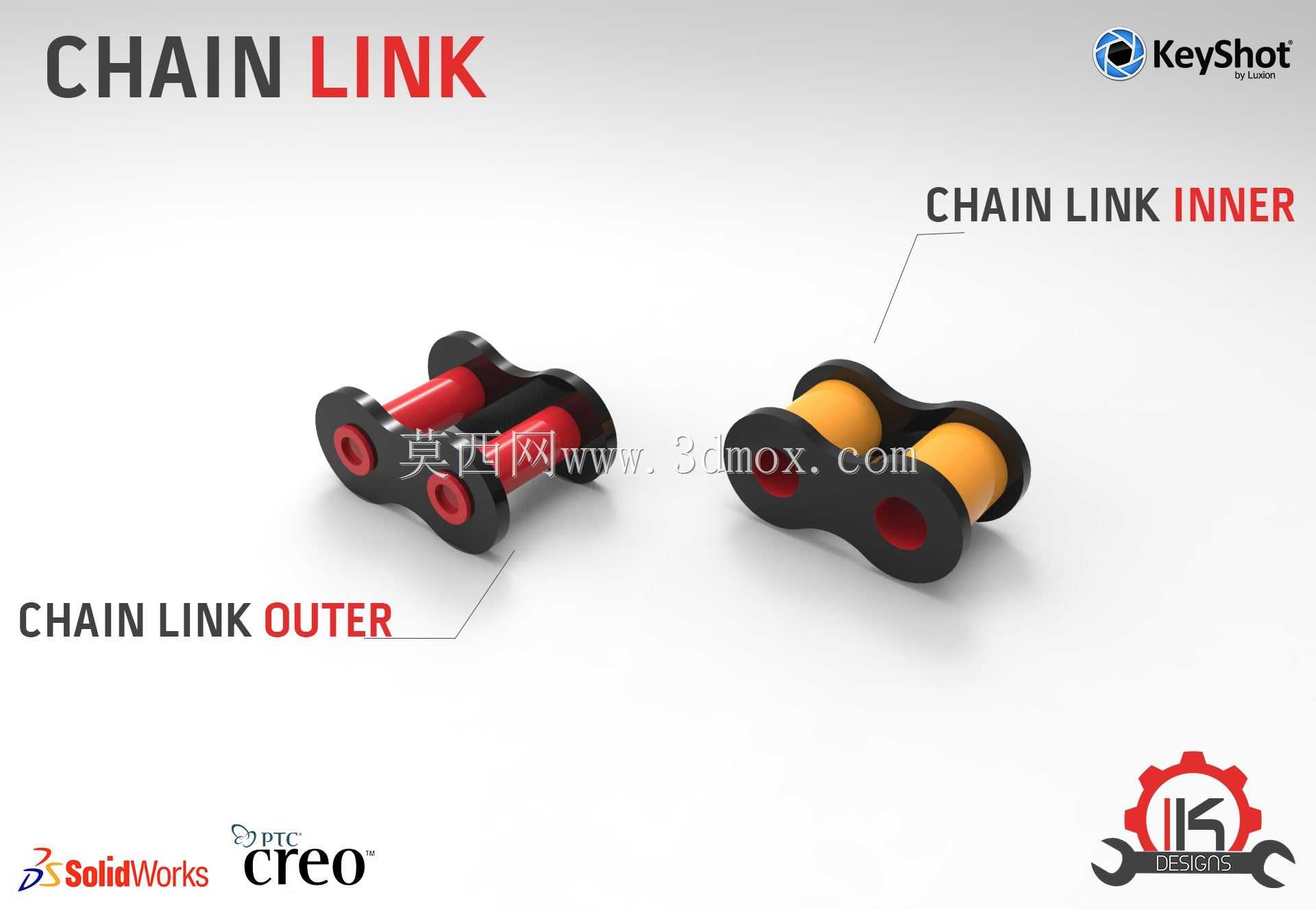

滚子链作为机械传动系统中应用极为广泛的挠性传动部件，在摩托车发动机的动力传递链路中承担着核心作用，本次呈现的内、外链节组合结构，正是构成摩托车发动机正时传动、动力输出传动滚子链的基础单元。在摩托车发动机的实际运行场景中，这类链节需要在密闭的机体内长期承受交变载荷冲击，既要精准匹配曲轴与凸轮轴的传动比保证配气相位准确，又要在高速运转下保持足够的抗拉强度与耐磨性能，避免出现跳齿、断裂、过度磨损引发的传动失效问题。从功能特性来看，外链节作为链条的连接承载单元，由两片外链板与两个过盈配合的销轴组成，承担链条受拉时的主要载荷，内链节则由两片内链板、两个套筒与可自由转动的滚子组合而成，滚子在与链轮轮齿啮合时可通过自身转动降低啮合摩擦损耗，套筒则为销轴提供转动支撑同时隔绝外链板与内链板的直接摩擦。设计过程中需要严格控制各部件的配合公差：销轴与外链板的过盈量需保证在高速冲击下不出现松脱，套筒与内链板同样采用过盈配合形成稳定的内链节框架，而滚子与套筒、套筒与销轴之间则采用间隙配合，保证链节屈伸时各转动副能灵活转动无卡滞。外形尺寸与安装边界层面，这类摩托车发动机用滚子链节的节距需严格匹配对应型号链轮的齿距参数，链板的外形轮廓做了圆弧过渡处理避免应力集中，内外链板的厚度、销轴的直径都经过载荷校核，既保证整体结构的抗拉强度满足发动机最大功率输出时的拉力需求，又控制整体重量降低高速运转时的离心载荷，链节组装后的总宽度、销轴两端的铆接余量都严格适配发动机内部链条导板、张紧器的安装空间，不会在运转过程中与机体内其他部件发生运动干涉。整套链节结构的设计充分考虑了发动机内部高温、油润的工作环境，各部件的接触面粗糙度都做了针对性优化，既可以留存润滑油膜降低磨损速率，又能在长期交变载荷下保持结构尺寸的稳定性，保证整条链条在全生命周期内的传动精度与可靠性。
