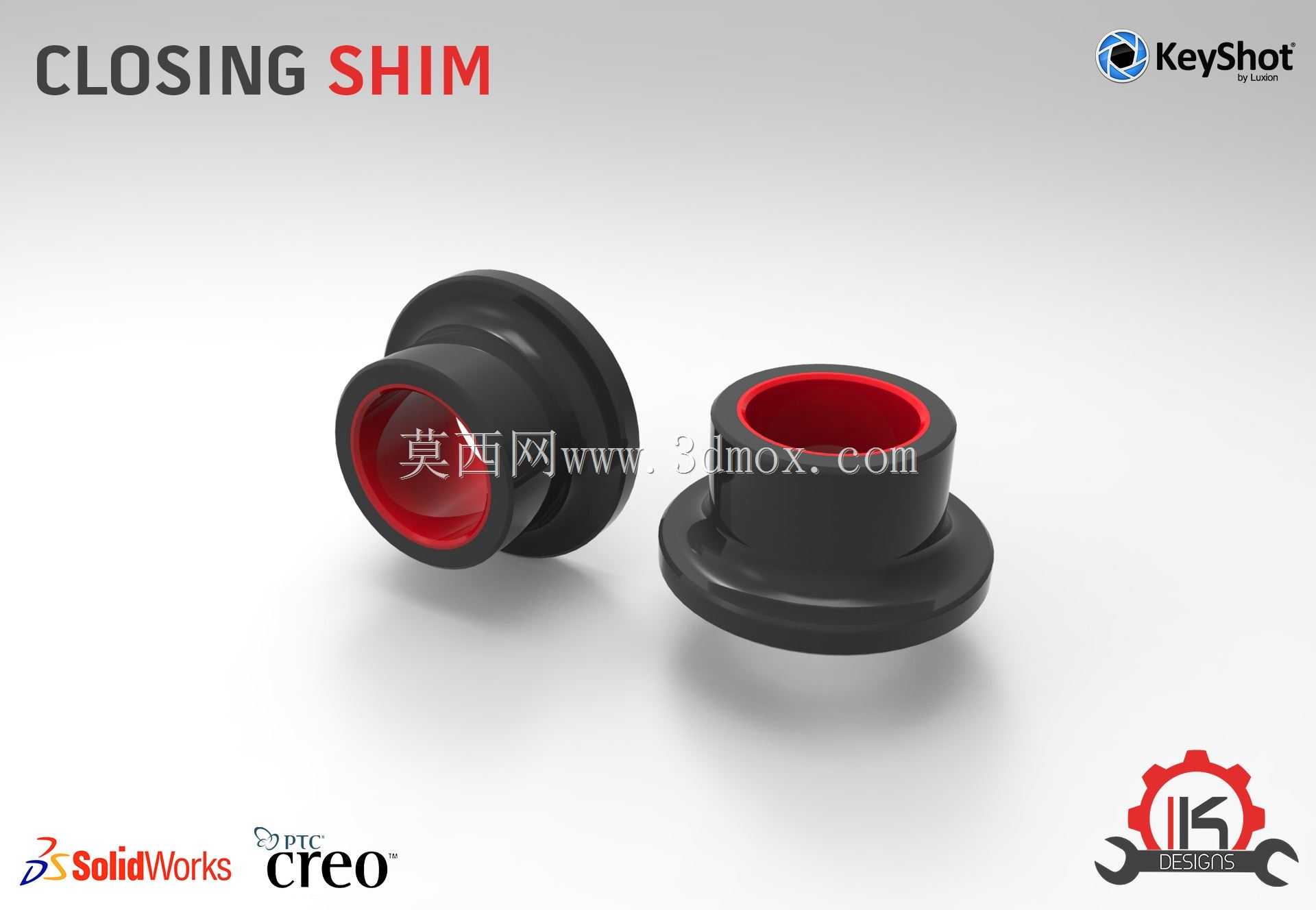

摩托车发动机用密封关闭垫片结构

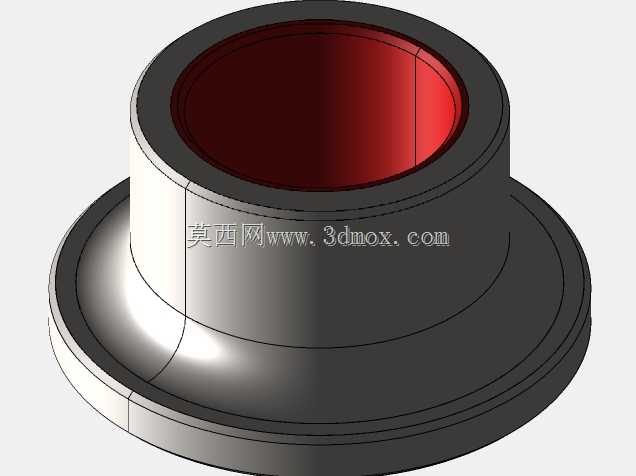

这款关闭垫片是摩托车发动机配气机构中的核心精密密封调整零件，主要应用于摩托车发动机内部气门组件的装配场景，在筒式挺杆与气门传动组的配合位置承担多重关键作用。在发动机实际运行过程中，配气机构的零部件会因长期高速往复运动产生磨损，同时不同批次零部件的加工公差会带来装配间隙偏差，该垫片通过自身的厚度尺寸补偿，能够精准调整气门间隙至设计标准值，避免气门间隙过大导致的配气异响、进排气效率下降，或是间隙过小引发的气门关闭不严、气缸压缩压力不足、发动机动力输出衰减等故障，保障配气相位的精准性，让发动机在全转速区间都能保持稳定的进排气效率。除间隙调整功能外，这款垫片还具备辅助密封作用，能够填充挺杆与安装座孔之间的微小装配间隙，阻挡发动机舱内的润滑油渗漏，同时阻隔外界灰尘、金属碎屑进入气门传动副的摩擦面，减少运动部件的异常磨损，延长配气机构的整体使用寿命。从设计思路来看，这款垫片采用带法兰边的阶梯轴套式结构，主体为黑色耐油耐磨橡胶材质，内部嵌装红色刚性衬层，兼顾密封弹性与结构强度；法兰边的直径大于安装座孔的内径，装配时法兰边能够贴合在安装座的端面形成轴向定位，避免垫片在挺杆往复运动过程中出现轴向窜动甚至脱落的问题，阶梯状的柱体部分与安装座孔采用小间隙配合，既保证装配时的顺畅推入，又能控制径向晃动量，避免挺杆运动过程中出现偏磨。在外形尺寸与安装边界设计上，垫片的柱体外径与发动机缸盖对应的安装座孔尺寸精准匹配，内部通孔直径适配对应规格的筒式挺杆外径，法兰边的厚度经过精准计算，不会与周边的气门弹簧、摇臂等运动部件产生运动干涉，整体轴向高度严格匹配对应机型的气门间隙调整余量范围，能够直接替换同规格的原厂垫片，无需额外修磨即可满足装配精度要求。垫片的内外边缘均做了圆角过渡处理，避免装配时锋利的边缘划伤挺杆表面或是安装座孔的内壁，防止产生金属碎屑污染润滑油路，同时也能减少应力集中，提升垫片在长期交变载荷下的抗疲劳性能，适配发动机工作时的高温、高振动、润滑油长期浸泡的复杂工况，在发动机全生命周期内保持稳定的尺寸精度与密封性能。
