摩托车发动机传动小链轮结构设计

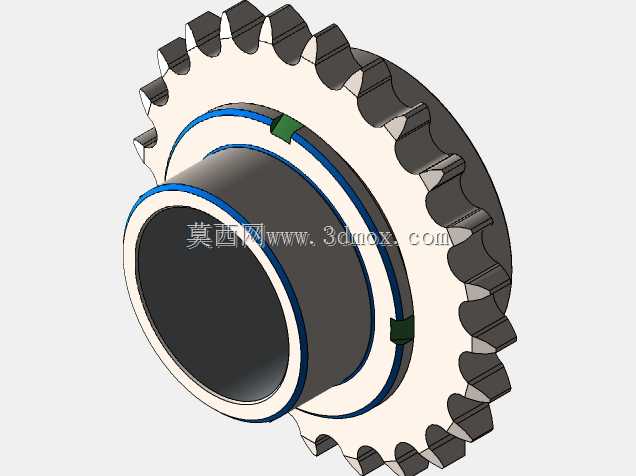

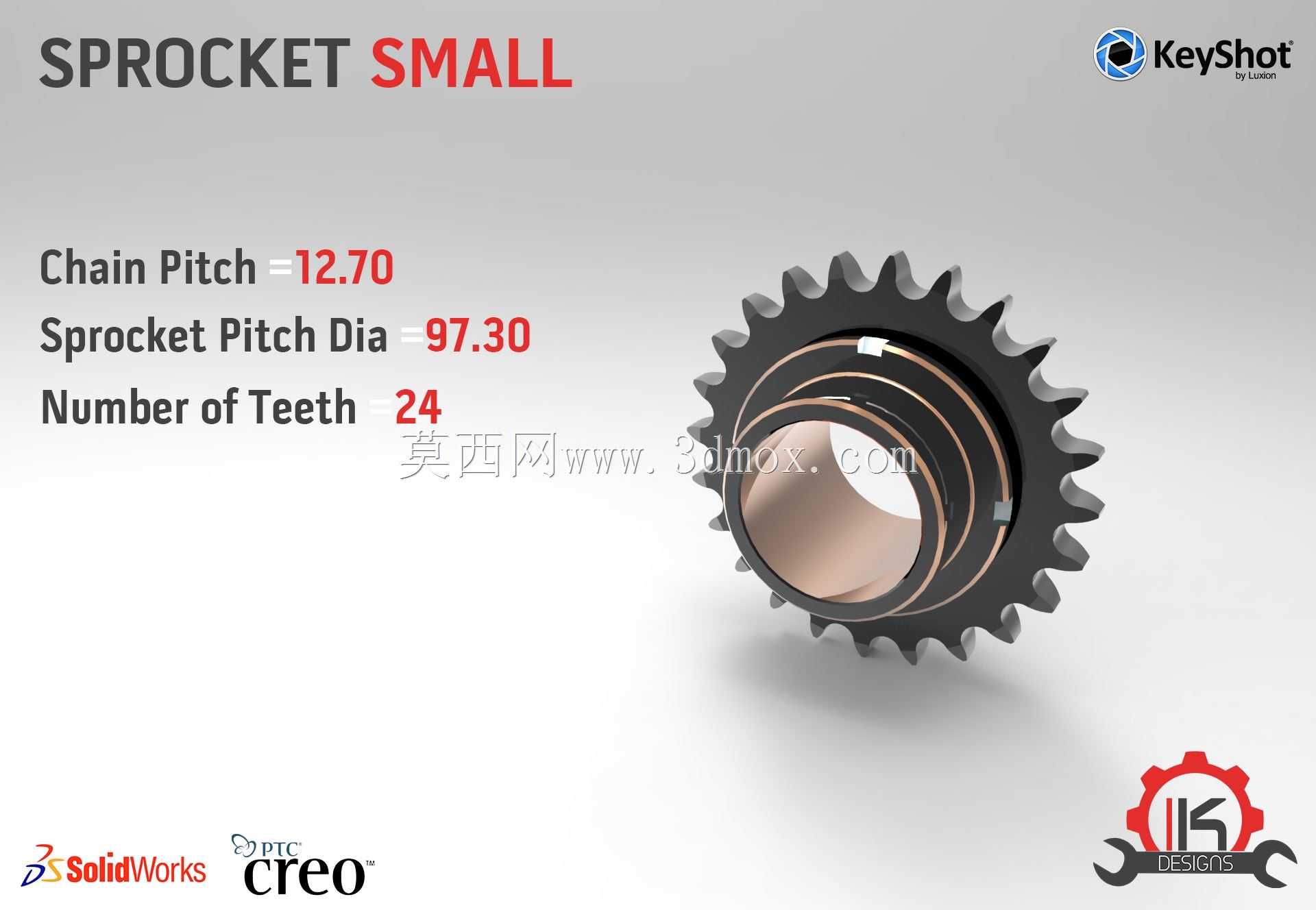

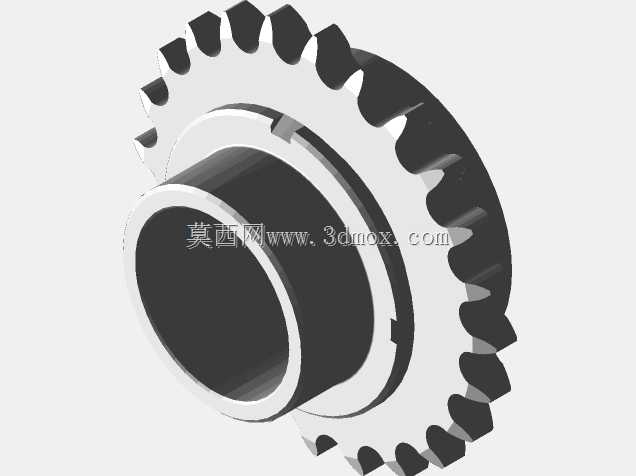

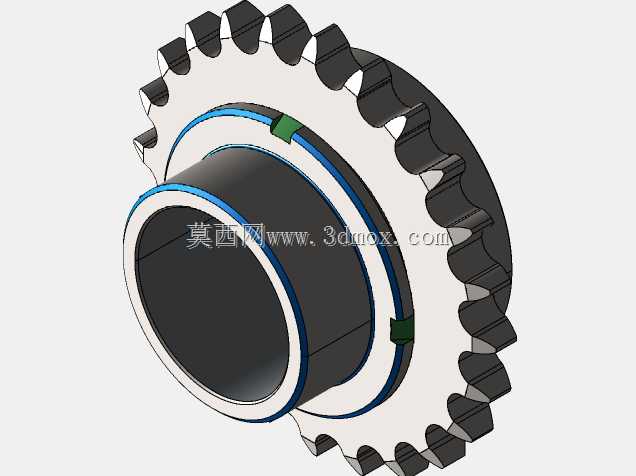

链轮作为链传动系统的核心啮合部件，广泛应用于摩托车、自行车、通用输送设备等需要精准传递旋转动力的场景中，这款小链轮主要适配小排量摩托车发动机的正时传动与动力输出端，也可兼容同规格自行车、轻型输送机构的传动需求，是动力传递路径中衔接主动轴与链条的关键零件。在实际设备运行中，小链轮承担着将发动机曲轴输出的旋转扭矩，通过与链条滚子的逐齿啮合传递给从动部件的作用，相比齿轮传动，链传动可适应两轴中心距较大的布置场景，传动过程无弹性滑动与打滑，平均传动比精准，传动效率可达95%以上，同时能在油污、多尘的恶劣工况下保持稳定工作，不会像带传动那样出现长时间使用后的松弛打滑问题，也无需像齿轮传动那样对两轴的平行度、中心距提出极高的加工装配要求。这款小链轮的设计围绕链传动的啮合特性展开，首先匹配节距为12.7mm的标准传动链条，这是摩托车、轻型动力设备中应用最广泛的链条规格，链轮的节圆直径设定为97.30mm，对应24个轮齿的齿形参数，齿形轮廓采用三圆弧一直线的标准链轮齿廓设计，确保链条滚子进入和退出啮合时能平顺贴合，减少啮合冲击与噪音，同时齿面预留了合理的硬化层设计余量，可在后续加工中通过表面淬火提升齿面耐磨性，延长链轮使用寿命。链轮主体采用台阶式轮毂结构，中心内孔用于与传动轴配合安装，轮毂端面设置有定位台阶，可保证链轮安装时的轴向定位精度，避免运行过程中出现轴向窜动导致的链条偏磨，轮缘与轮毂之间通过辐板衔接，在保证整体结构强度的前提下尽可能降低零件自重，减少旋转过程中的转动惯量，提升发动机动力响应速度。安装边界方面，这款小链轮的轴向尺寸适配常规摩托车发动机曲轴端的安装空间，中心内孔可根据不同机型的轴径需求做适配调整，齿顶圆直径控制在合理范围内，不会与发动机周边的箱体、护板等部件发生运动干涉，轮齿的分布精度满足高速旋转下的动平衡要求，可适配发动机最高转速区间的运行需求，避免高速运转时出现振动、异响等问题。在日常应用场景中，这类小链轮除了摩托车发动机使用，还可移植到自行车改装、小型自动化输送线、农用轻型机械的传动部位，只要匹配对应节距的链条与安装轴径，即可实现稳定的动力传递，设计过程中充分考虑了不同场景下的通用性，齿形参数完全符合通用链传动的标准规范，无需额外定制特殊规格链条即可完成装配使用。
