汽车传动系统开放式差速齿轮结构

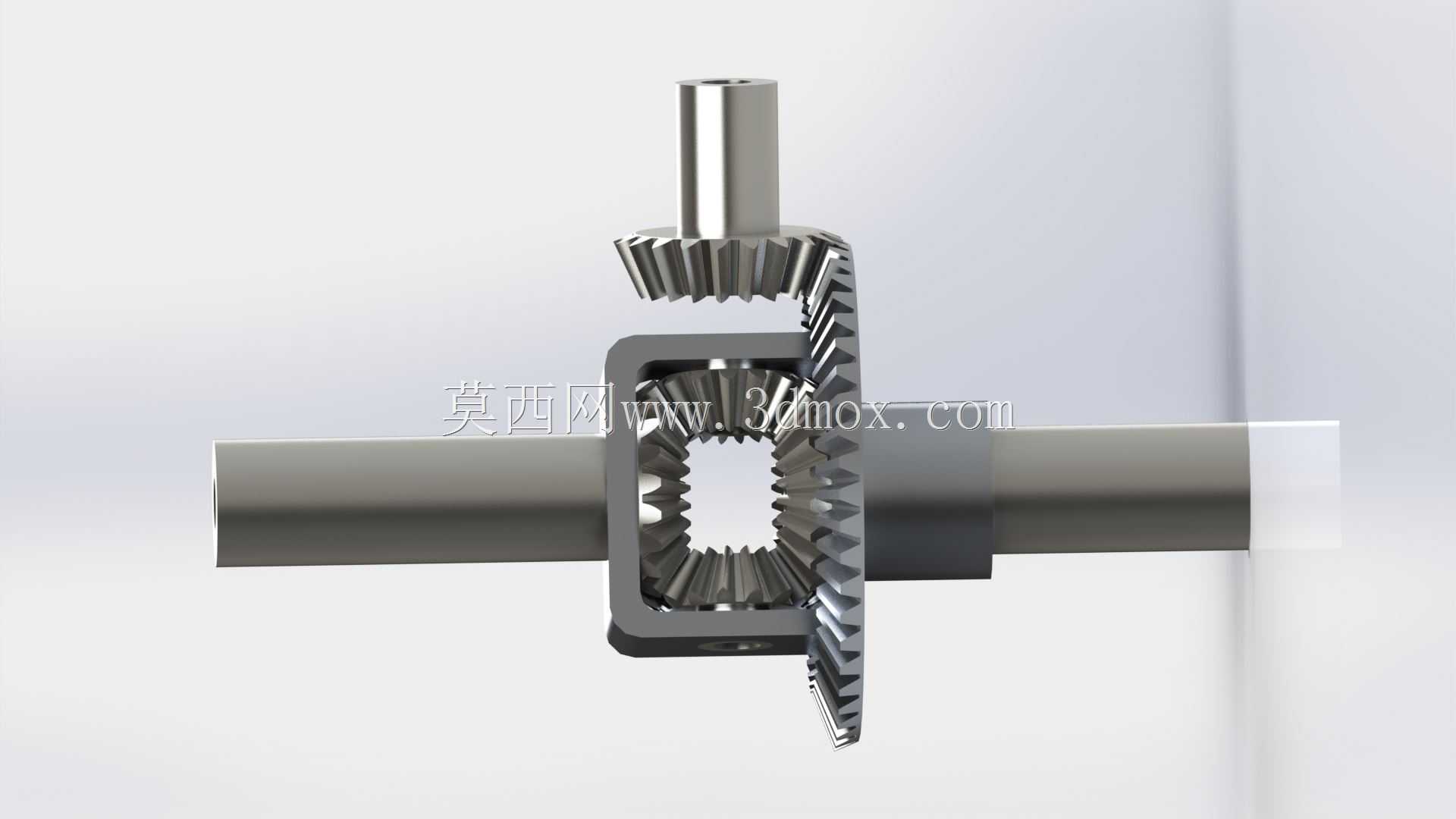

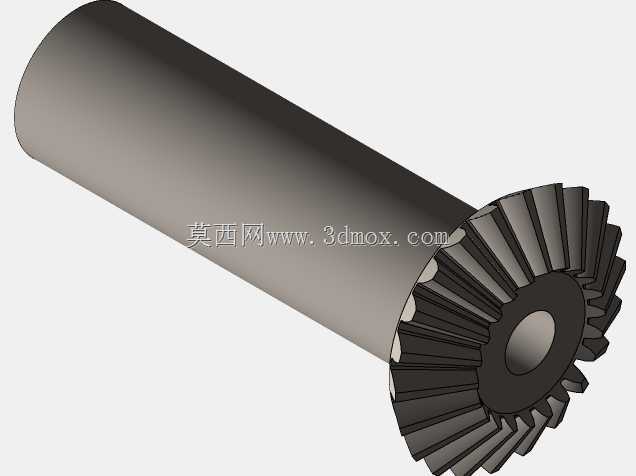

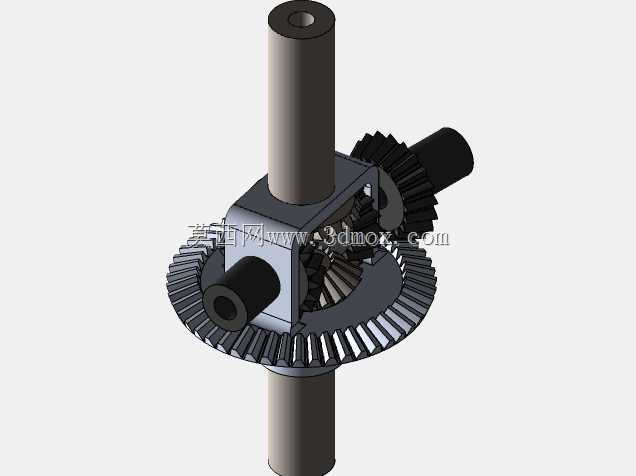

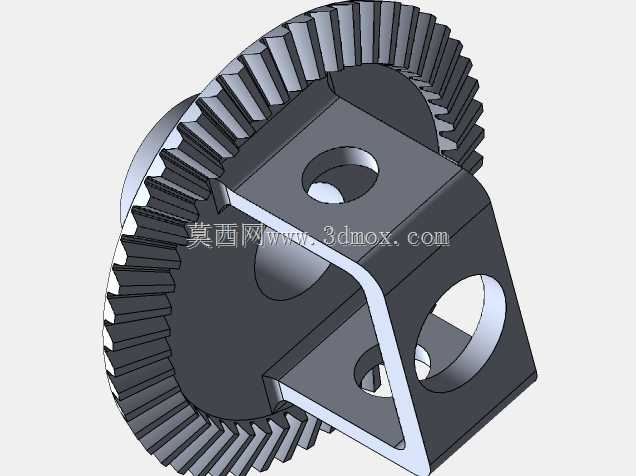

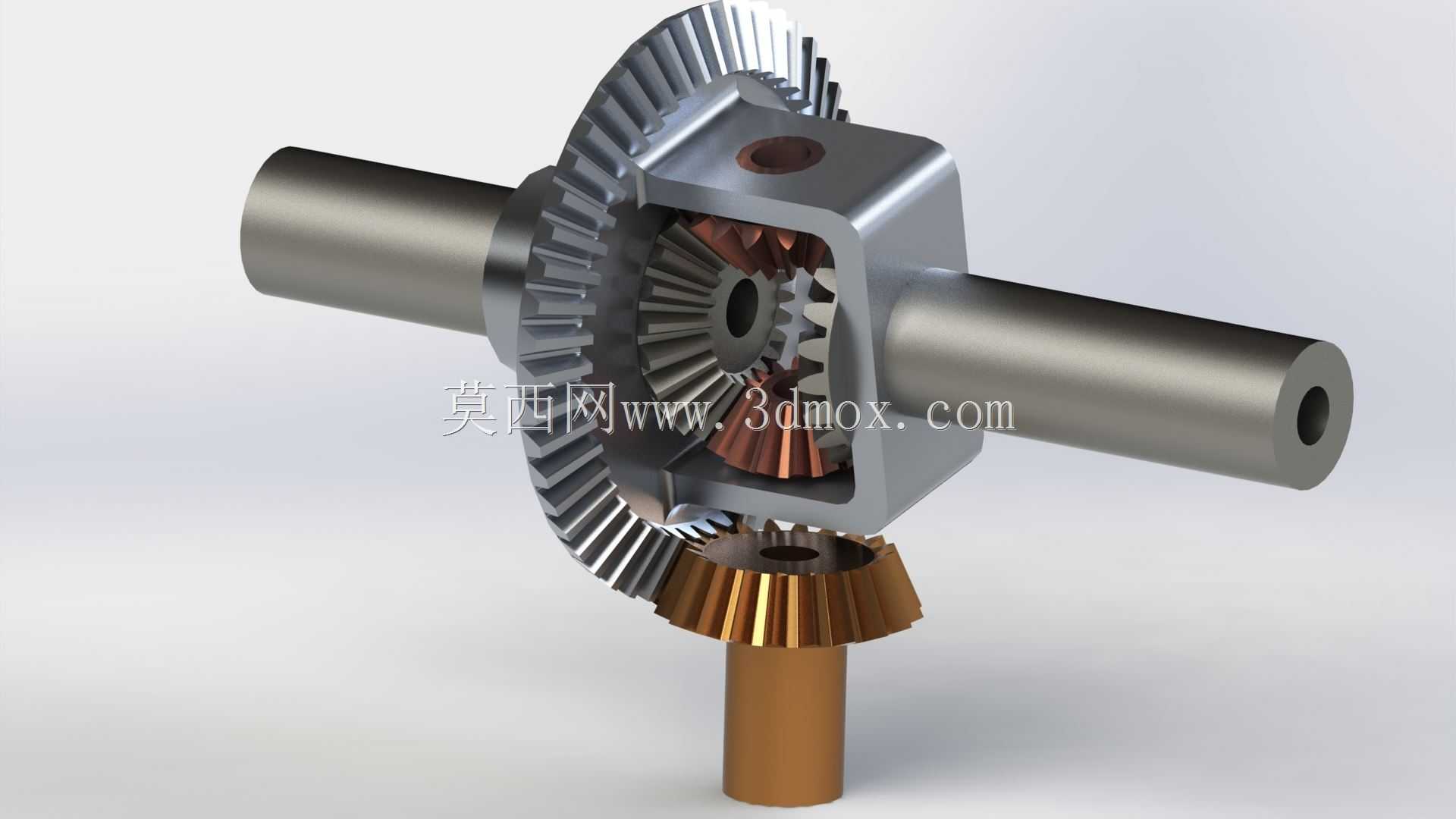

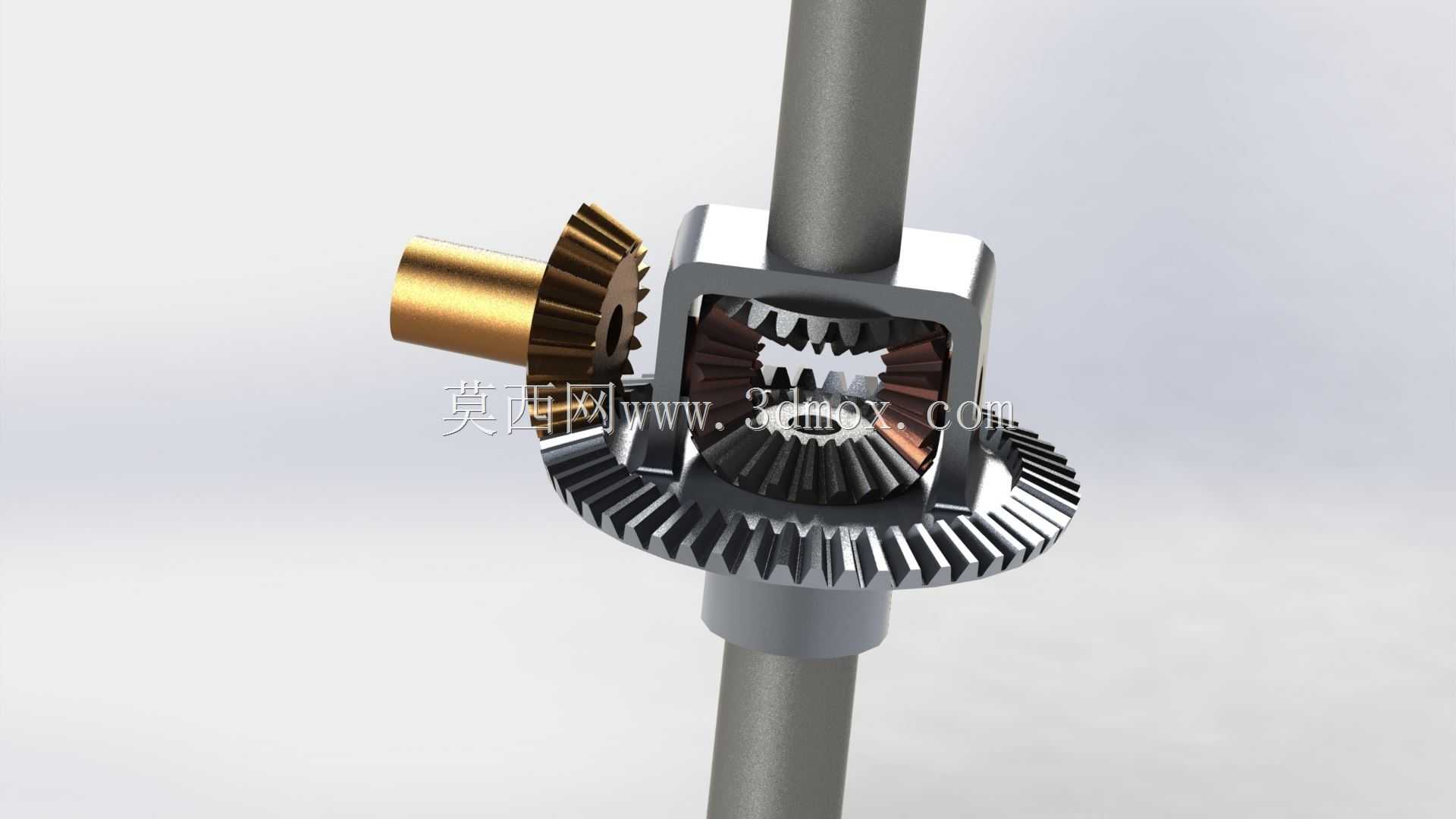

该差速齿轮结构主要应用于乘用车辆、商用车辆的驱动桥传动系统中，是车辆传动系统里实现左右驱动轮转速差输出的核心功能部件，同时也可适配部分需要差速传动的特种作业机械、小型工程设备的动力传输场景。在实际设备运行过程中，这套齿轮结构能够在车辆转弯、行驶于凹凸不平路面时，自动调整两侧驱动轮的转动速度，让两侧车轮以不同转速做纯滚动运动，避免轮胎出现滑动拖磨、传动系统应力过载的问题，既可以提升车辆行驶的操控稳定性，也能有效延长轮胎与传动构件的使用寿命，保障动力传递过程的平顺性。从功能特性来看，这套差速齿轮采用对称式锥齿轮啮合布局，核心包含行星锥齿轮、半轴锥齿轮、十字行星轴、差速器壳体以及输入从动锥齿轮几个部分，齿轮齿形经过啮合特性优化，齿面接触应力分布均匀，能够稳定传递大扭矩输入，同时在差速动作过程中啮合顺畅无卡滞，可承受车辆起步、急加速、爬坡工况下的瞬时冲击载荷，齿轮啮合间隙控制在合理区间，既不会因间隙过大产生传动异响，也不会因间隙过小导致运转卡滞、发热磨损加剧。在设计思路上，这套结构遵循经典对称式锥齿轮差速的传动原理，整体采用剖分式壳体设计，将行星齿轮、半轴齿轮的安装腔体集成在壳体内部，既能够为内部齿轮提供封闭的润滑空间，留存润滑脂或润滑油保障齿轮啮合面的持续润滑，也可以通过壳体上的安装孔位实现与从动锥齿轮、驱动桥壳体的精准定位对接；输入动力通过从动锥齿轮垂直传递至差速器壳体，带动十字行星轴同步转动，当两侧车轮阻力一致时，行星齿轮随壳体公转不发生自转，将动力等扭矩传递给两侧半轴齿轮，当两侧车轮阻力存在差异时，行星齿轮在公转的同时绕十字轴自转，自动调整两侧半轴齿轮的输出转速，实现差速功能。从安装边界与尺寸适配来看，这套结构的横向半轴对接轴采用等直径空心轴设计，轴端预留标准花键对接尺寸，可直接与车辆半轴的花键套配合安装，输入侧的从动锥齿轮采用标准锥角设计，可与传动系统的主动锥齿轮实现精准啮合，差速器壳体外部的安装定位面尺寸适配常规驱动桥的安装腔体，不需要额外做结构修改即可完成装配，整体结构紧凑，径向与轴向尺寸控制合理，能够在有限的桥体空间内完成布置，同时预留了充足的齿轮运转间隙，不会在桥壳内发生运动干涉，适配多数前置后驱、四驱车型的前、后驱动桥安装需求。
