航母舰载机系留用Tiedown张紧器结构设计

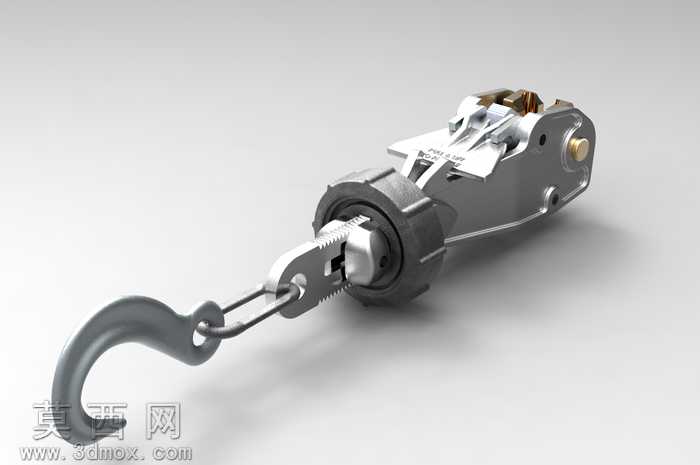

本作品为航母舰载机甲板系留专用的Tiedown张紧器三维设计成果，建模阶段采用SolidWorks完成全参数化零件构建与整机装配，首先对张紧器的核心功能模块进行拆分设计：前端为带防脱限位的吊钩结构，建模时精准还原吊钩的弧形受力轮廓与端部锁舌的转动配合间隙，吊钩与拉杆的连接销轴单独做同轴度配合约束，保证转动自由度符合实际使用需求；中部为棘轮锁止张紧机构，对棘轮齿形、棘爪卡合结构、调节旋钮的防滑滚花纹理做了精细化建模，每一处齿槽的倒角、棘爪的复位弹簧安装位都按照实际工装尺寸还原，确保装配后棘轮单向锁止、反向释放的运动逻辑可通过软件运动仿真验证；后端为机身连接卡合结构，还原了卡爪的开合结构与锁紧销的定位孔位，所有零件的装配公差按照机械设计通用标准设定，避免出现干涉错位问题。渲染阶段采用KeyShot完成材质与场景搭建，主体金属结构件根据功能区分材质：受力承载的吊钩、棘轮、卡爪采用高强度合金钢材质，调整金属粗糙度参数模拟锻造合金钢的哑光磨砂质感，边缘做轻微磨损做旧处理还原工装使用的真实质感；调节旋钮外层采用防滑橡胶材质，调整漫反射与凹凸贴图参数还原橡胶表面的颗粒触感；销轴、锁紧螺丝等标准件采用镀锌亮面金属材质，与主体合金钢形成材质层次区分；场景采用浅灰色哑光地面搭建，打光采用三点布光法，主光从侧上方打亮张紧器的主体轮廓，补光弱化结构暗部的死黑区域，轮廓光勾勒金属边缘的高光细节，最终渲染图清晰展现张紧器的整体结构与各部件的装配关系。设计思路围绕航母甲板高盐雾、高载荷的使用场景展开，整体结构紧凑无冗余部件，棘轮张紧结构可实现快速拉紧与锁止，操作时仅需转动尾部旋钮即可完成系留索的张紧调节，棘爪自动卡入棘轮齿槽实现负载锁止，按下释放拨杆即可快速松脱，满足舰载机甲板系留作业快速、可靠的操作需求，所有受力部件的壁厚、过渡圆角都按照系留额定载荷做了结构强化，避免应力集中导致的结构断裂问题，模型同时导出STL格式可用于3D打印验证结构合理性，也可作为航空系留工装设计的参考案例使用。
