汤普森冲锋枪弹匣复位弹簧三维结构设计

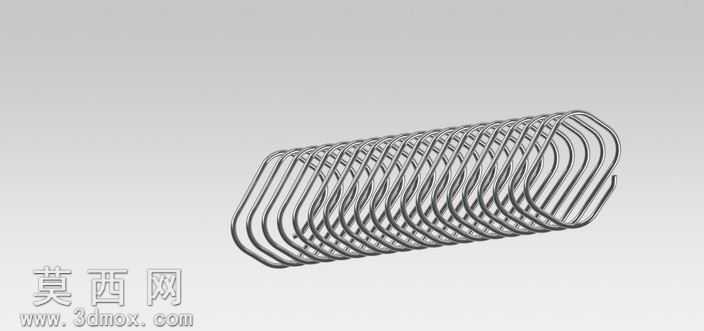

本作品为汤普森冲锋枪配套的弹匣托弹簧三维建模成果，采用SolidWorks软件完成全参数化建模设计，完整还原了该类弹匣弹簧的真实结构形态与尺寸特征。建模过程中首先依据枪械弹匣供弹机构的工作原理，确定弹簧的自由长度、有效圈数、端部收口结构等核心参数，采用螺旋扫描特征生成弹簧的基础螺旋线轨迹，针对该弹簧特有的扁形截面轮廓，通过自定义扫描截面匹配弹簧钢丝的截面形态，还原弹簧两端的收口弯折结构，确保模型与实物的结构一致性。材质设置上选用枪械弹簧常用的弹簧钢材质，渲染阶段调整金属材质的粗糙度、反光度参数，还原弹簧钢经热处理后的哑光金属质感，通过环境光遮蔽效果凸显弹簧圈之间的层叠间隙与结构层次，让模型呈现出真实的金属零件视觉效果。结构设计上严格遵循压缩弹簧的力学设计规范，弹簧的有效工作圈数经过合理排布，保证弹簧压缩过程中圈与圈之间不会出现卡滞、干涉问题，两端的收口弯折角度经过反复调整，确保弹簧装入弹匣后可以稳定承托托弹板，提供均匀稳定的托弹力，保障供弹过程的顺畅可靠。建模过程中对弹簧的端部结构做了细节优化，将弯折处的过渡圆角做了平滑处理，避免应力集中问题，同时还原了弹簧自由状态下的自然层叠形态，每一圈弹簧的排布间距均匀一致，整体形态规整无变形。该模型可用于枪械结构原理演示、供弹机构运动仿真、五金弹簧类零件的结构参考，也可作为机械设计教学中异形压缩弹簧的建模案例，帮助学习者掌握非圆形截面螺旋弹簧的建模方法，理解枪械供弹系统中弹簧零件的设计要点与功能逻辑。
