车载OBDII诊断接口连接端子结构

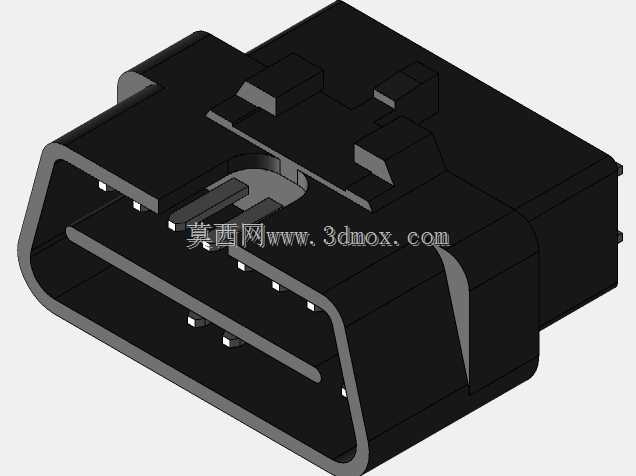

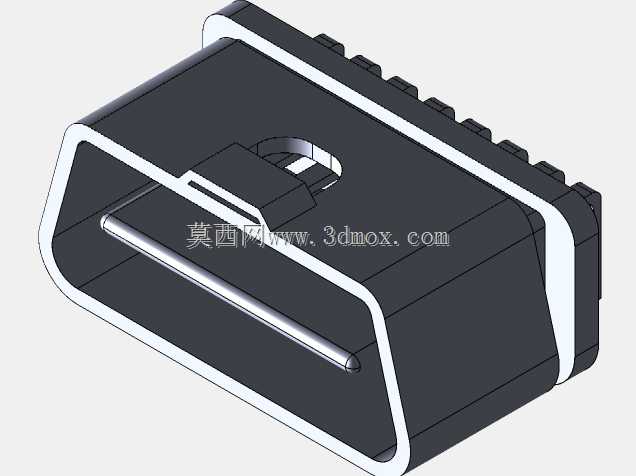

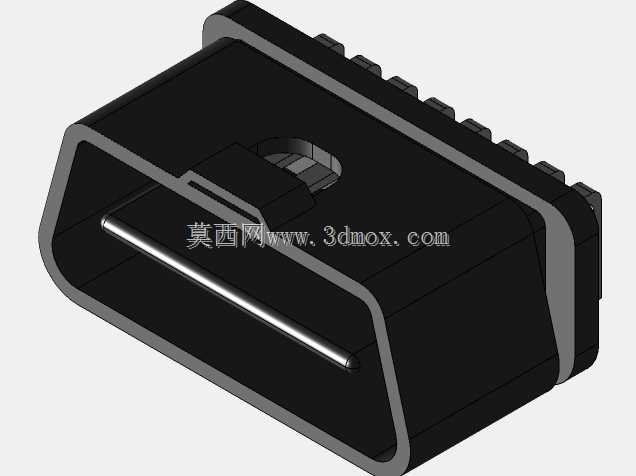

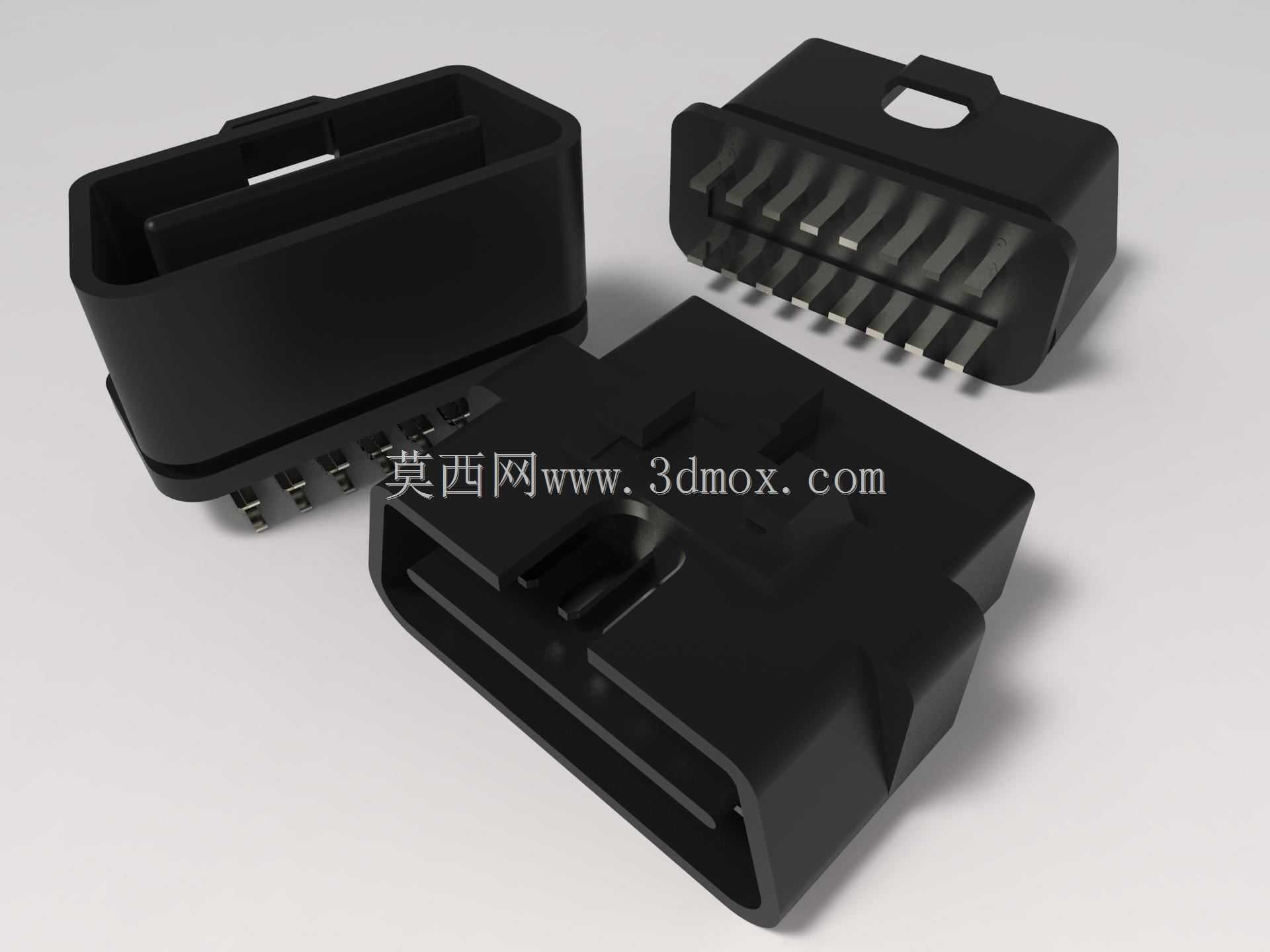

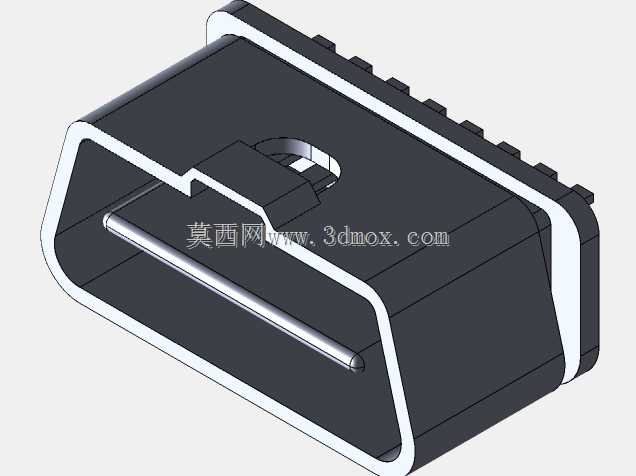

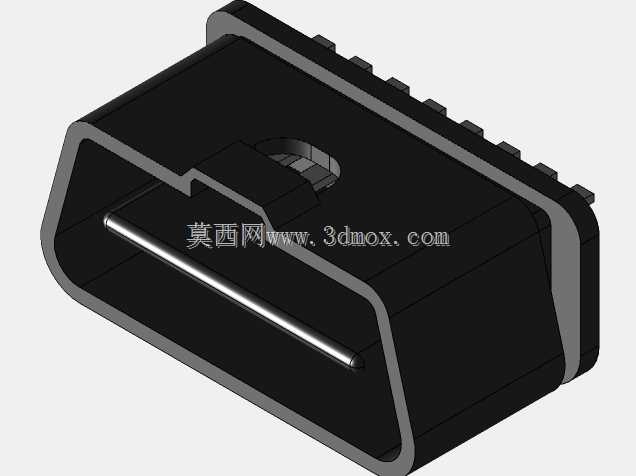

这款车载OBDII连接端子是汽车诊断系统的核心对接部件，主要应用于各类乘用车辆、商用车辆的车载诊断通讯链路搭建场景，是车辆故障诊断设备、车载数据采集终端与车辆电控系统之间的物理连接载体。在实际车辆运维场景中，维修技师可通过该连接器外接诊断仪，读取车辆电控单元存储的故障码、运行数据流，完成车辆故障排查、性能标定、排放检测等作业；后装车载智能终端也可通过该接口取电并获取车辆CAN总线数据，实现行车状态监测、驾驶行为分析、远程故障预警等功能。该连接器采用标准OBDII接口规范设计，公端插脚排布完全符合通用车载诊断接口的定义要求，可与市面绝大多数车型的车载诊断母座实现可靠插接，插脚采用导电性能优异的金属基材，表面做防氧化镀层处理，保证长期使用过程中信号传输稳定，避免接触不良导致的诊断数据丢包、通讯中断问题。外壳采用高强度工程塑料注塑成型，具备优异的耐温、耐油、抗冲击性能，可适应车辆驾驶舱内复杂的温湿度环境，以及长期使用过程中的插拔磨损。设计过程中充分考虑车载场景的使用需求，外壳设置有导向定位结构，插接时可自动对位，避免反插、错插导致的插脚弯折损坏；插脚与塑胶主体之间做防松脱结构设计，保证多次插拔后插脚不会出现移位、退针问题。整体外形尺寸严格遵循通用车载诊断接口的安装边界要求，可适配各类后装OBD设备的外壳装配空间，安装时无需对车辆原有接口结构做额外改造，直接对插即可完成物理连接，端子的插拔力控制在合理区间，既保证连接后不会因车辆行驶振动出现松脱，也可在需要拆卸时顺利拔出，不会对车辆原有接口造成损伤。塑胶外壳的边角做圆弧过渡处理，避免安装使用过程中划伤线路或操作人员手部，整体结构紧凑，适配驾驶舱内OBD接口通常位于方向盘下方的狭小安装空间，不会干涉驾驶踏板操作或周边内饰部件的正常使用。
