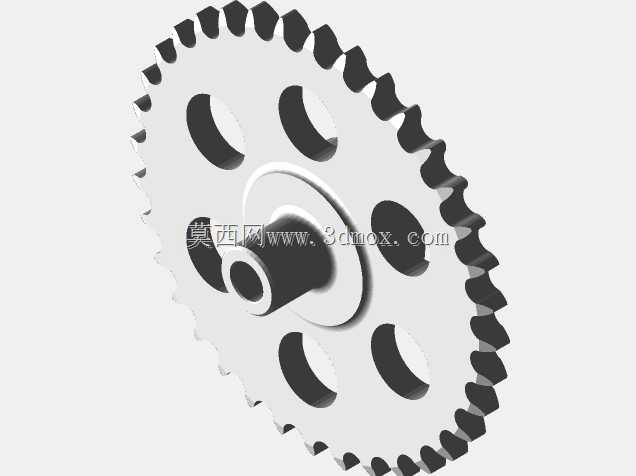

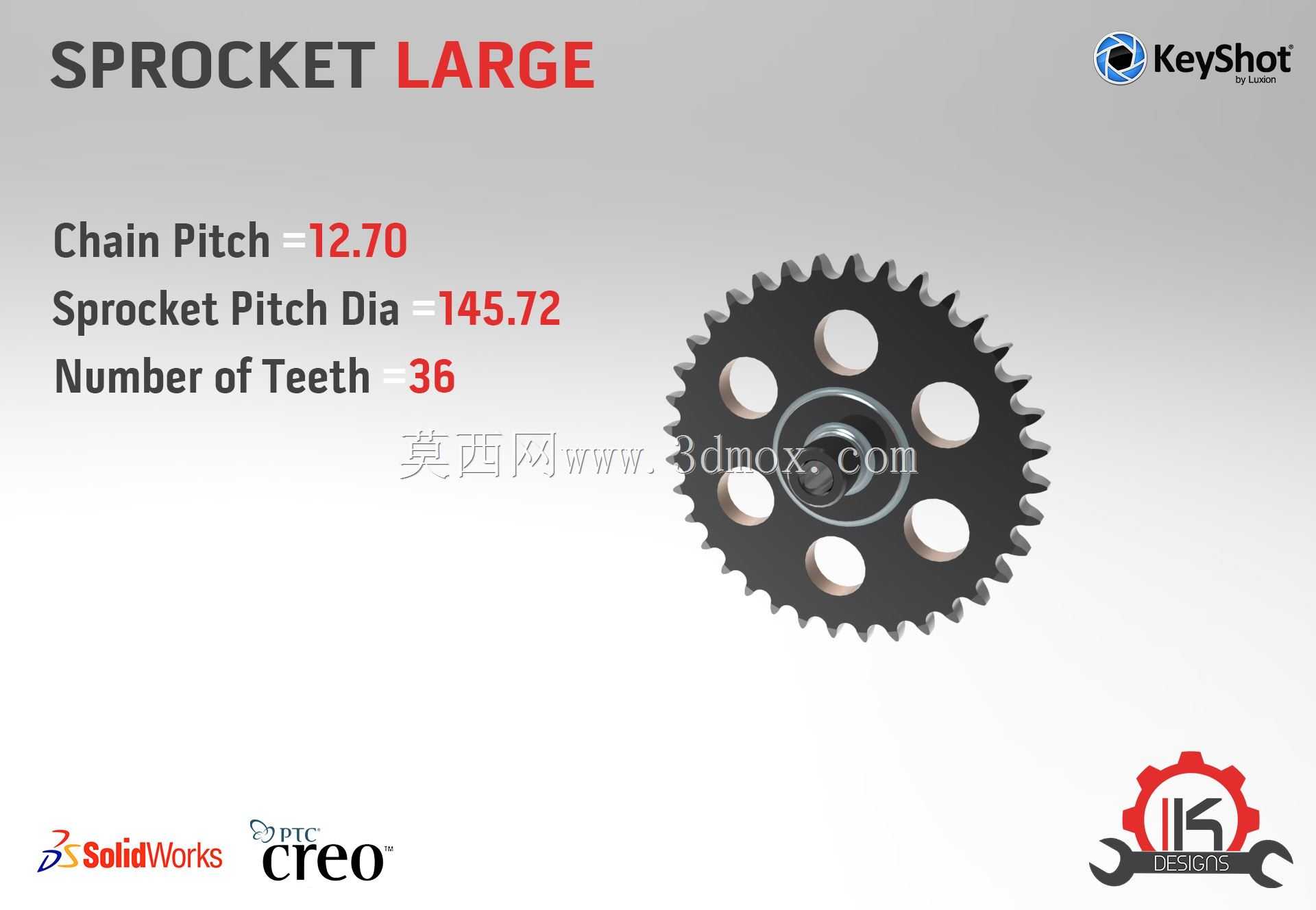

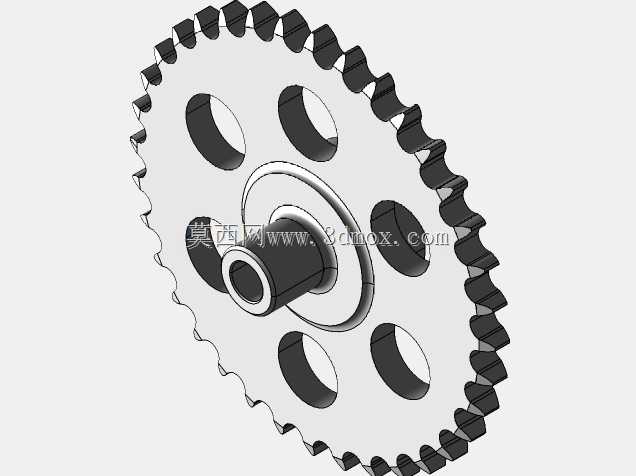

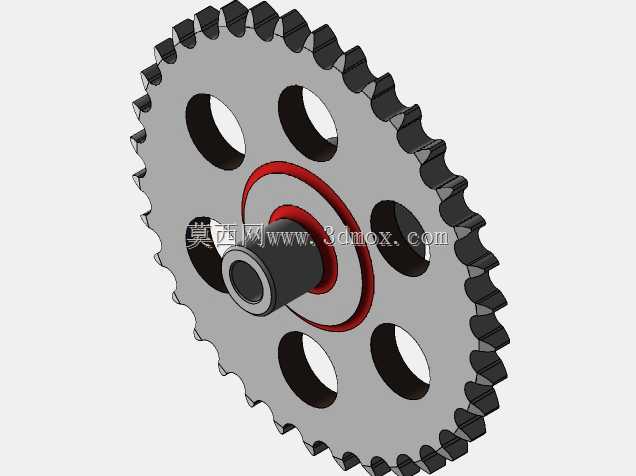

摩托车发动机传动大链轮结构设计

大链轮作为链传动系统的核心从动部件，广泛应用在摩托车动力传输路径中，承担着将发动机输出的旋转动力通过链条啮合传递至后轮轴的核心作用，是摩托车动力总成中决定传动效率、行驶平顺性与运行可靠性的关键零件。在日常骑行场景里，大链轮需要持续承受发动机输出的交变扭矩，同时应对起步、加速、爬坡等不同工况下的冲击载荷，其齿形精度、结构强度直接关系到动力传递的损耗水平与链条啮合的平稳度，设计不合理的链轮很容易出现跳齿、链条异常磨损、高速传动噪音过大等问题，严重时甚至会引发传动失效导致行车安全隐患。这款大链轮的设计围绕链传动的啮合特性展开，首先匹配对应规格链条的节距参数，保证齿槽轮廓与链条滚子能够实现顺滑的啮合与脱离，避免啮合过程中出现卡滞、冲击的问题；齿数的选定充分结合摩托车的动力调校需求，通过与发动机输出端小链轮的齿数配比，实现合理的减速增扭效果，兼顾低速爬坡的扭矩输出与高速巡航的转速控制。链轮整体采用辐板式带减重孔的结构设计，在保证轮体整体结构强度、满足齿根抗弯要求的前提下，通过均匀分布的圆形减重孔降低轮体自身转动惯量，减少传动过程中的动力损耗，同时也能降低非簧载质量，提升摩托车行驶过程中的操控响应性。从安装边界来看，链轮的节圆直径、中心安装孔位与周边的轮毂安装位完全适配，轮体厚度匹配对应链条的宽度尺寸，安装后齿面与链条平面保持平行，不会出现偏磨的问题；齿部的轮廓设计充分考虑了链条磨损后的适配余量，在链条正常磨损伸长的范围内仍能保证稳定啮合，延长整套链传动系统的使用寿命。在实际运行过程中，这款链轮的齿形设计能够让链条滚子在啮入、啮出时保持顺畅的滚动接触，有效降低啮合过程中的摩擦损耗与冲击噪音，即使在高速运转工况下也能保持稳定的传动状态，不会因为高速离心力出现链条脱啮的问题；轮体的结构强度经过受力校核，能够承受急加速、紧急制动时的瞬时冲击载荷，避免出现断齿、轮体变形等失效问题。
