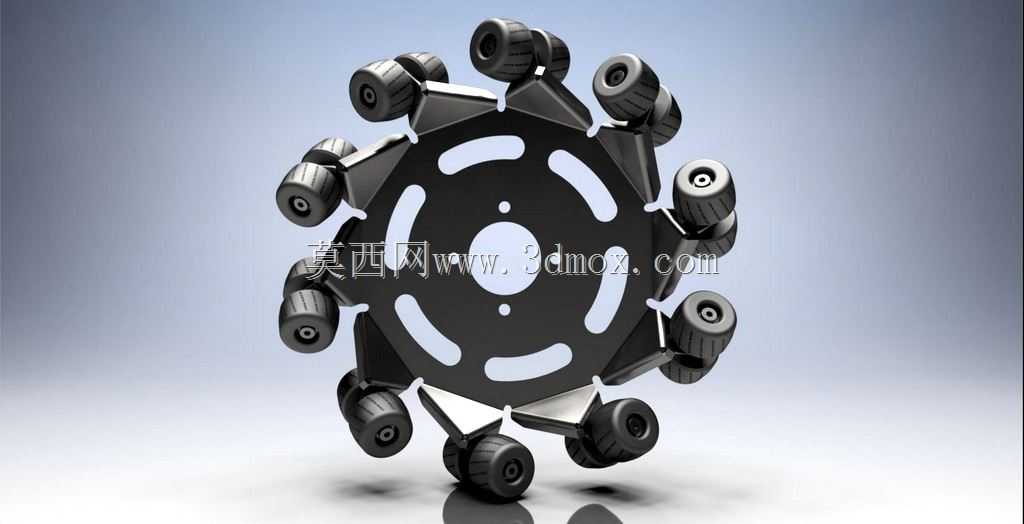

全向移动平台用麦克纳姆轮钣金结构

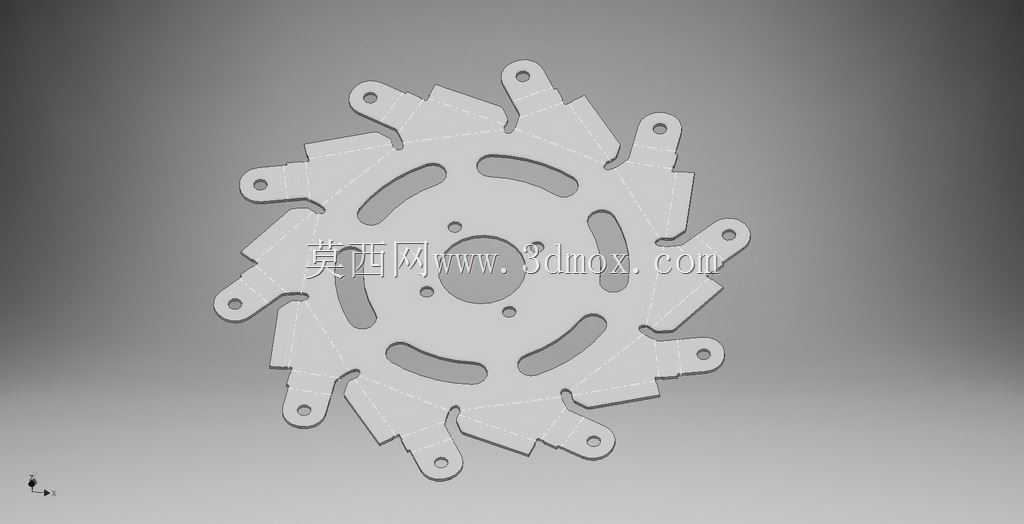

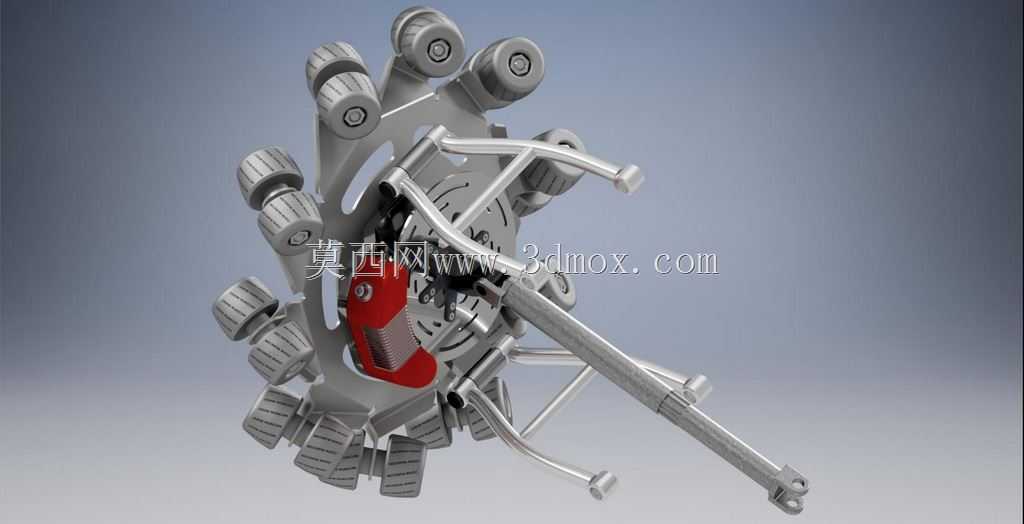

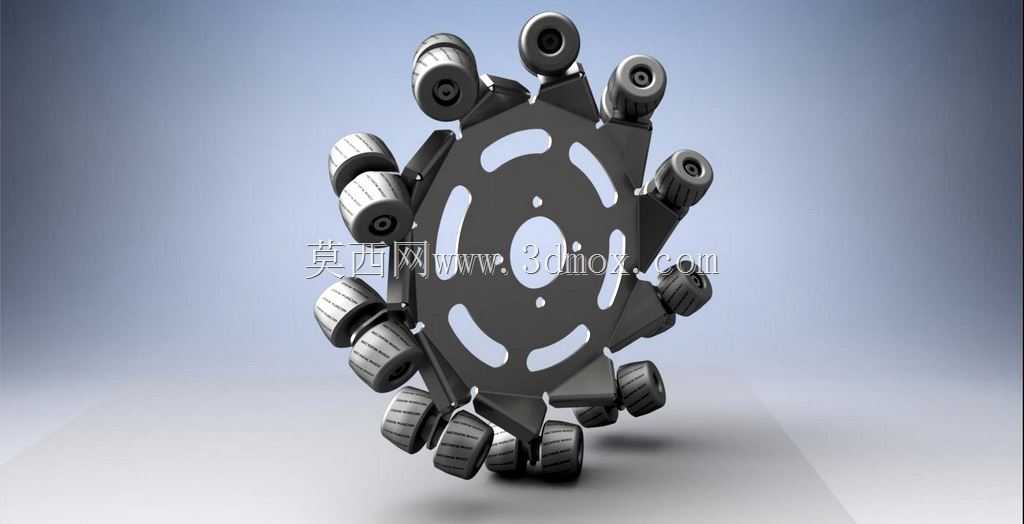

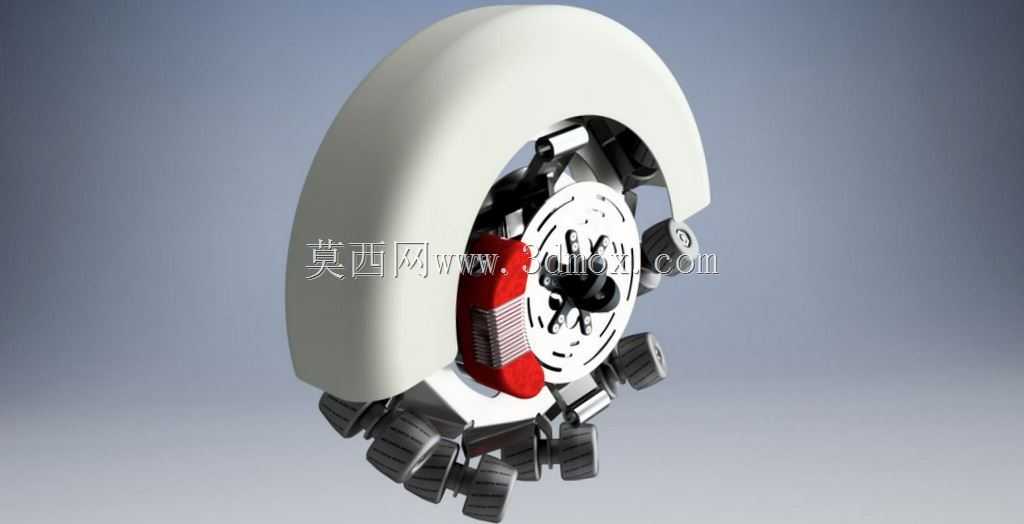

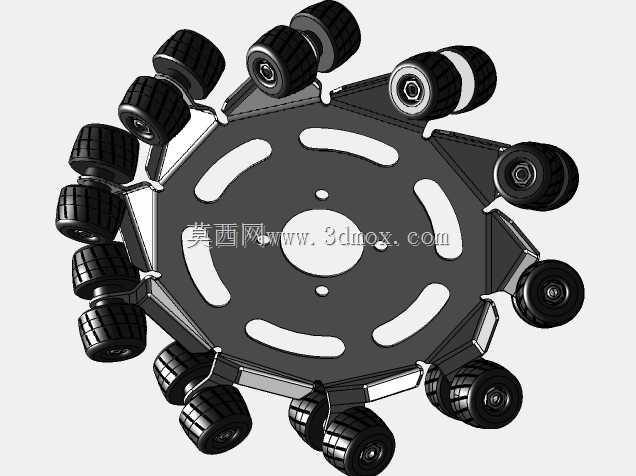

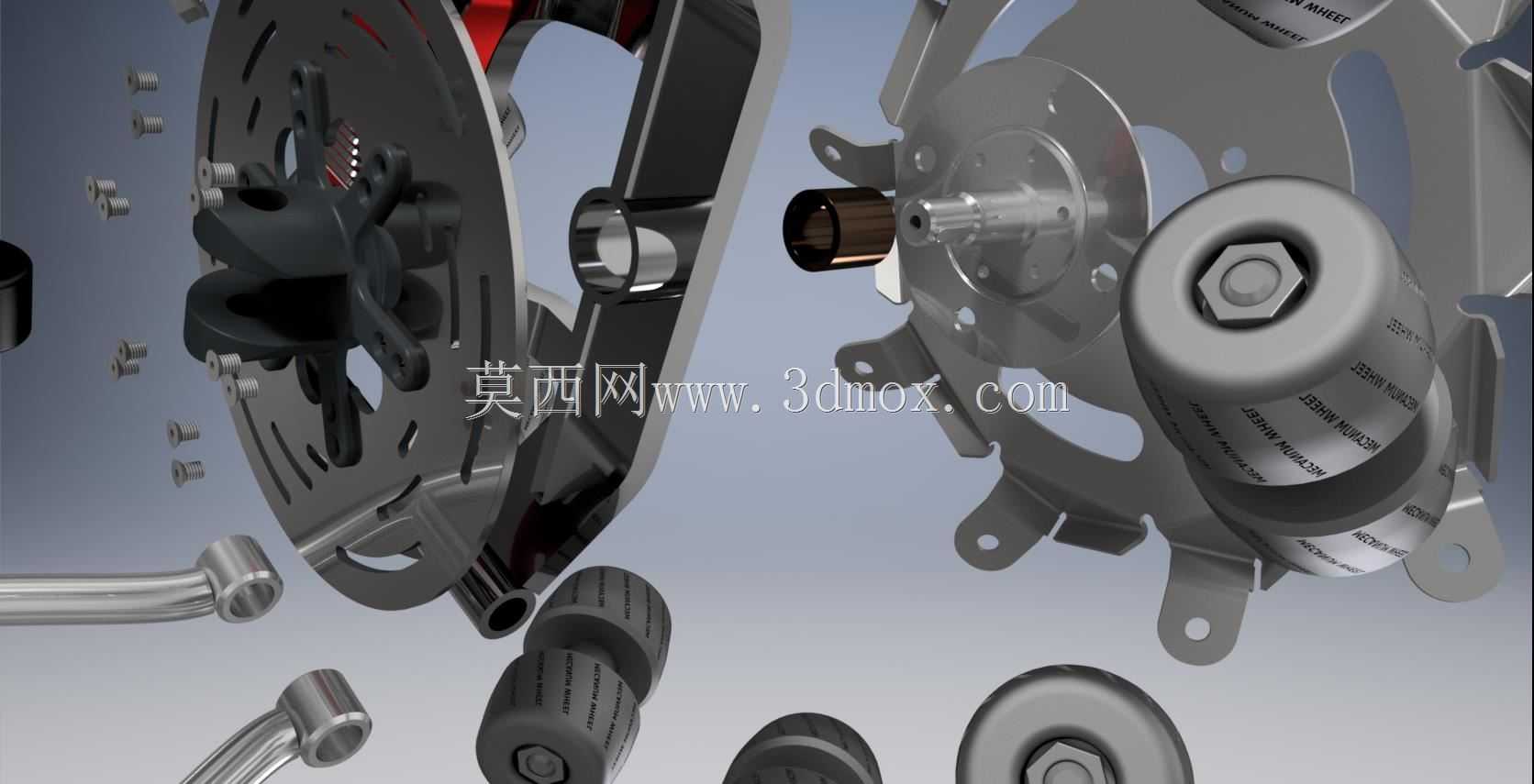

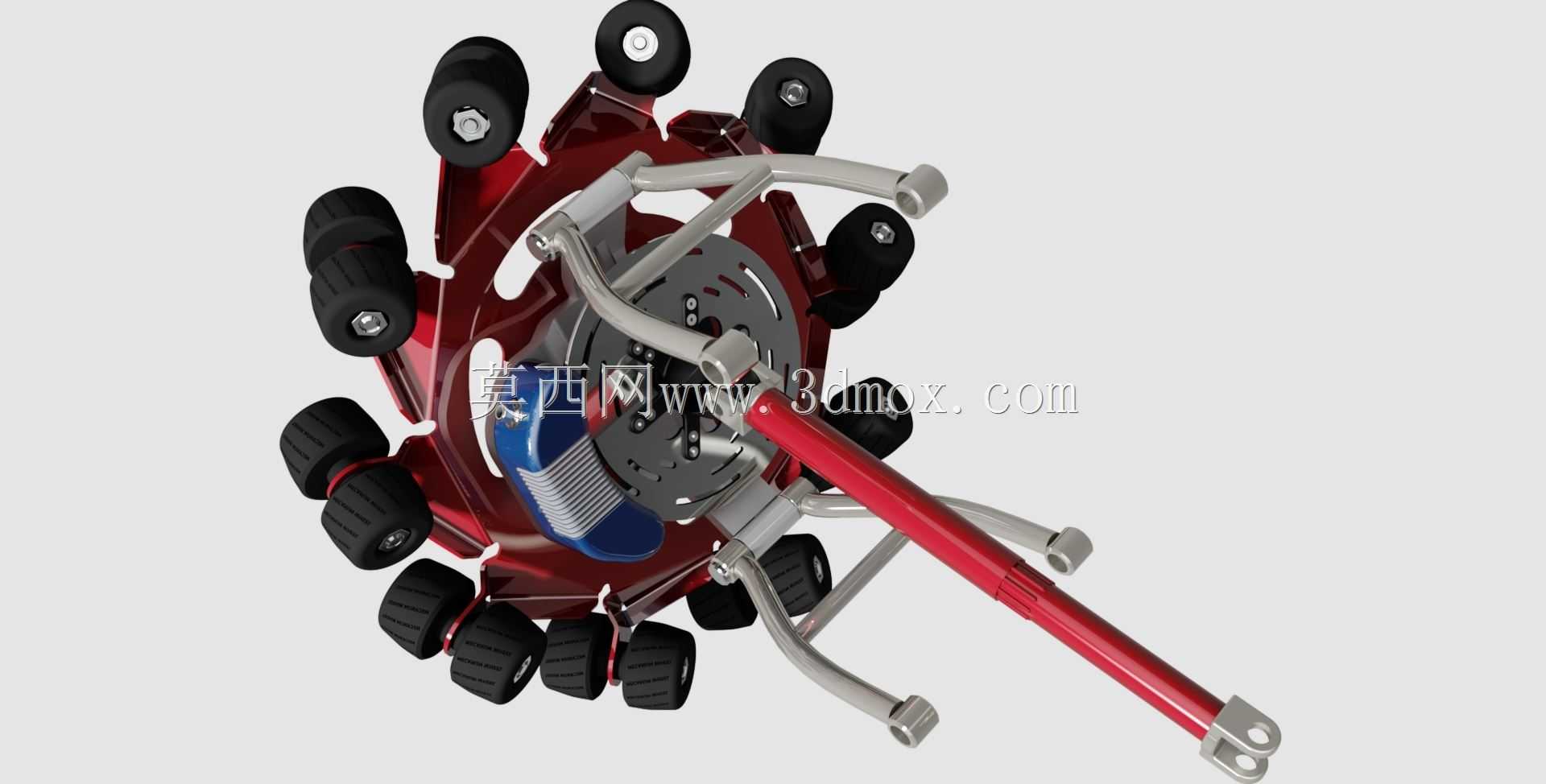

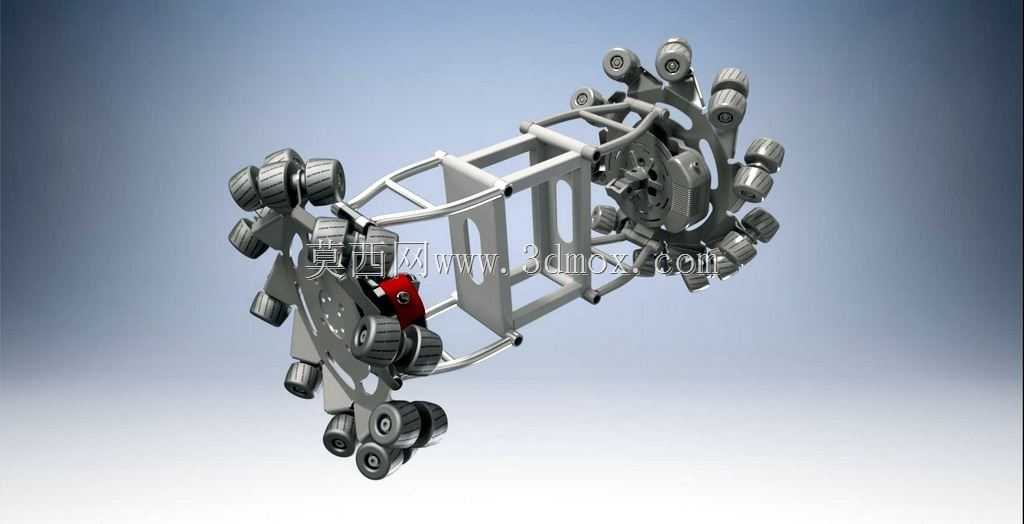

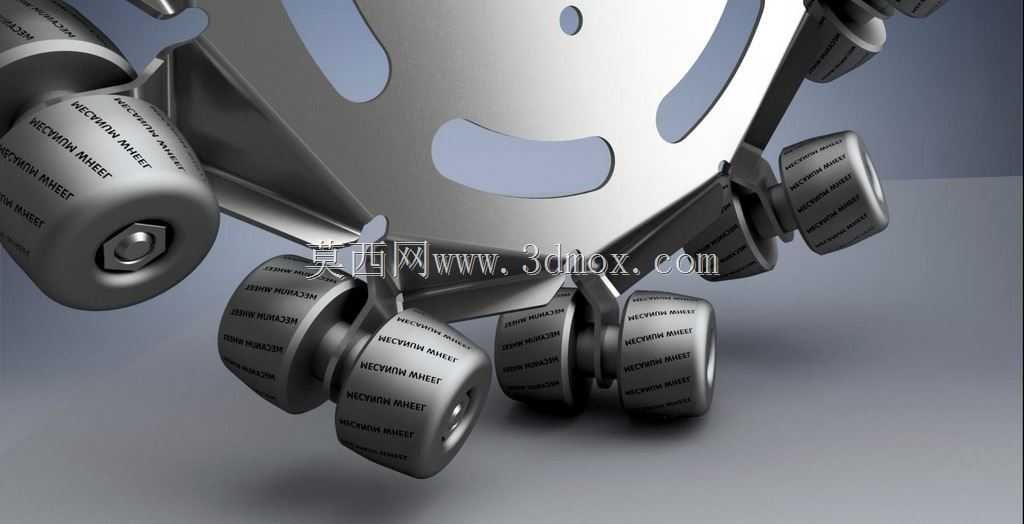

这款麦克纳姆轮钣金结构主要应用于仓储物流AGV、智能巡检机器人、窄通道作业转运平台、工业产线接驳小车等需要全向移动能力的设备场景，能够帮助移动设备在狭小空间内完成横向平移、原地旋转、斜向行进等常规轮组无法实现的移动动作，大幅降低设备对作业通道宽度的要求，提升空间利用率。在实际使用中，该轮组作为全向移动底盘的核心行走部件，通过轮缘上呈45度夹角分布的从动辊子，将轮体自身的旋转动力分解为多个方向的分力，配合四组轮组的差速控制，即可实现任意方向的移动，无需额外设置转向机构，简化底盘整体结构。该结构采用钣金框架作为承载主体，轮组安装位经过冲压折弯成型，保证安装基准的一致性，框架采用轻量化镂空设计，在保证结构强度的前提下降低整体自重，减少移动过程中的动力损耗。设计过程中重点考虑了轮组辊子的排布角度与安装间隙，确保辊子在接触地面时能够顺畅转动，避免出现卡滞或受力不均的问题；同时对钣金框架的受力点做了加强折弯处理，在承载设备整体重量时不会出现形变，保证轮组的同轴度精度。轮组的安装边界预留了标准的法兰连接位，能够适配多数常规规格的驱动电机输出轴，安装孔位采用对称式设计，可根据底盘布局选择正装或反装，适配不同的底盘框架尺寸；辊子采用耐磨材质包裹，能够适应环氧地坪、水泥地面、瓷砖地面等多种常见工业场地地面，运行过程中噪音低、震动小。整体结构兼顾了承载能力与轻量化需求，钣金件的加工工艺成熟，量产成本低，维护时仅需更换磨损的单个辊子即可，无需整体更换轮组，大幅降低后期运维成本，能够满足多数中轻型全向移动设备的行走需求。
