汽车变速箱差速器传动结构三维设计

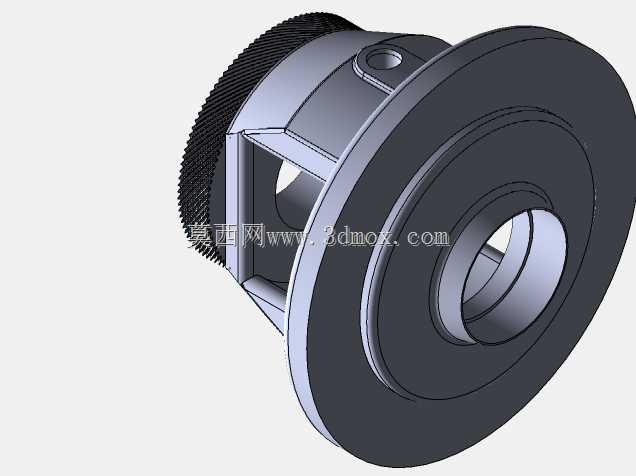

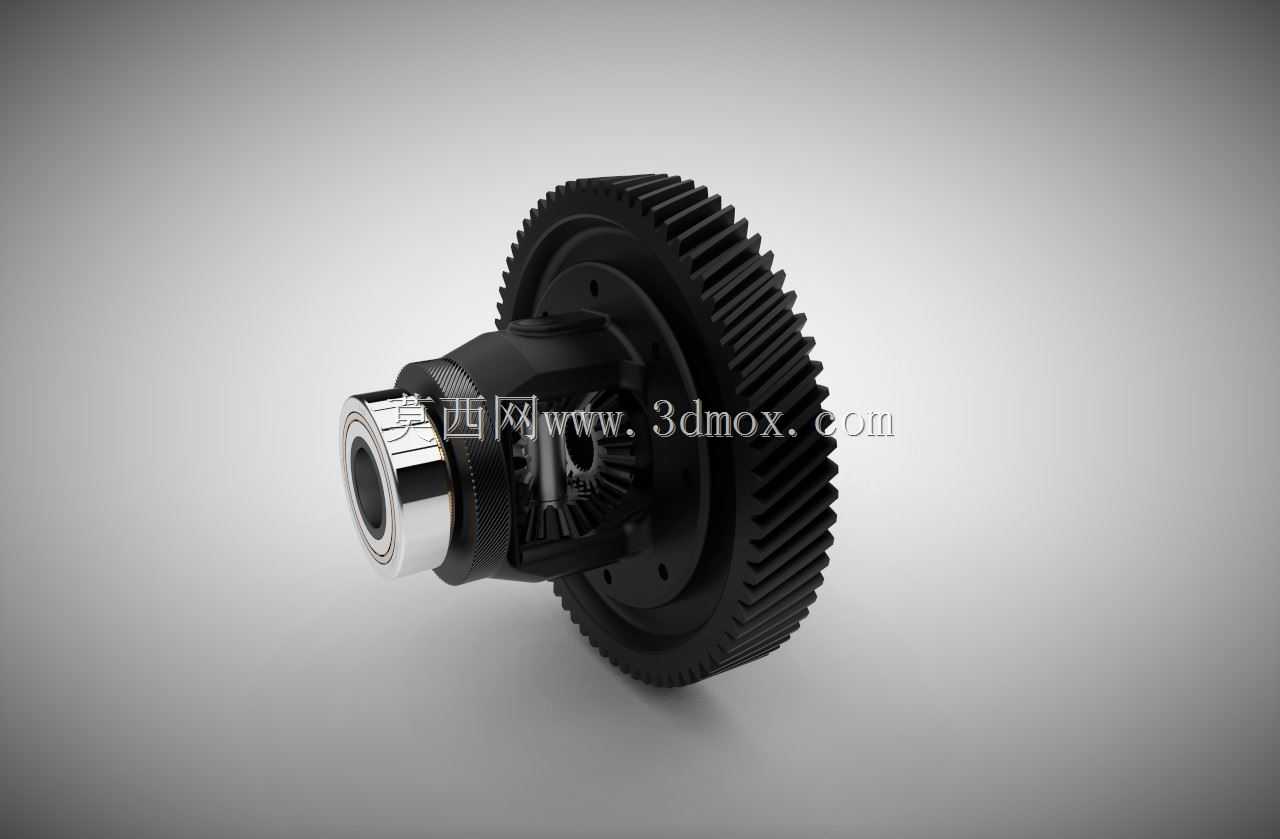

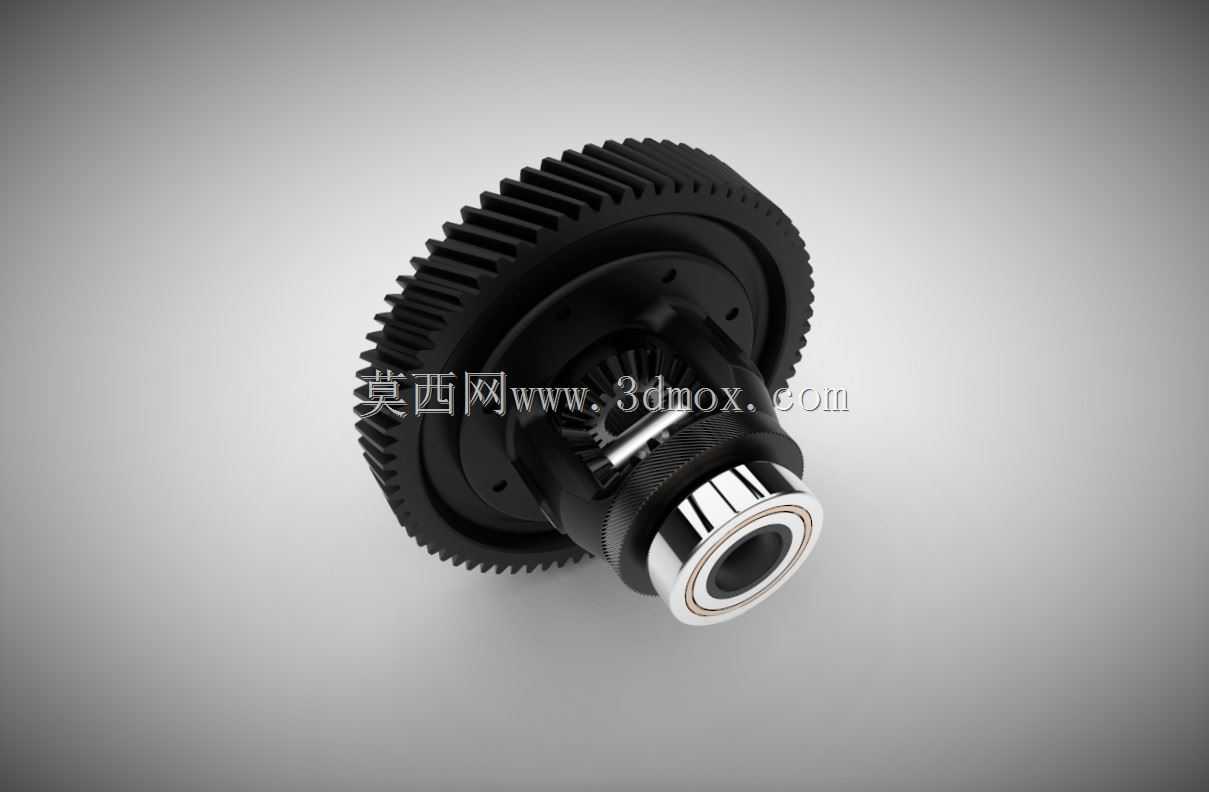

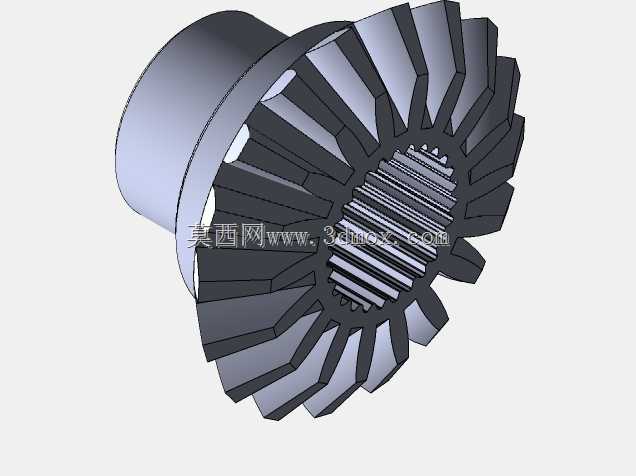

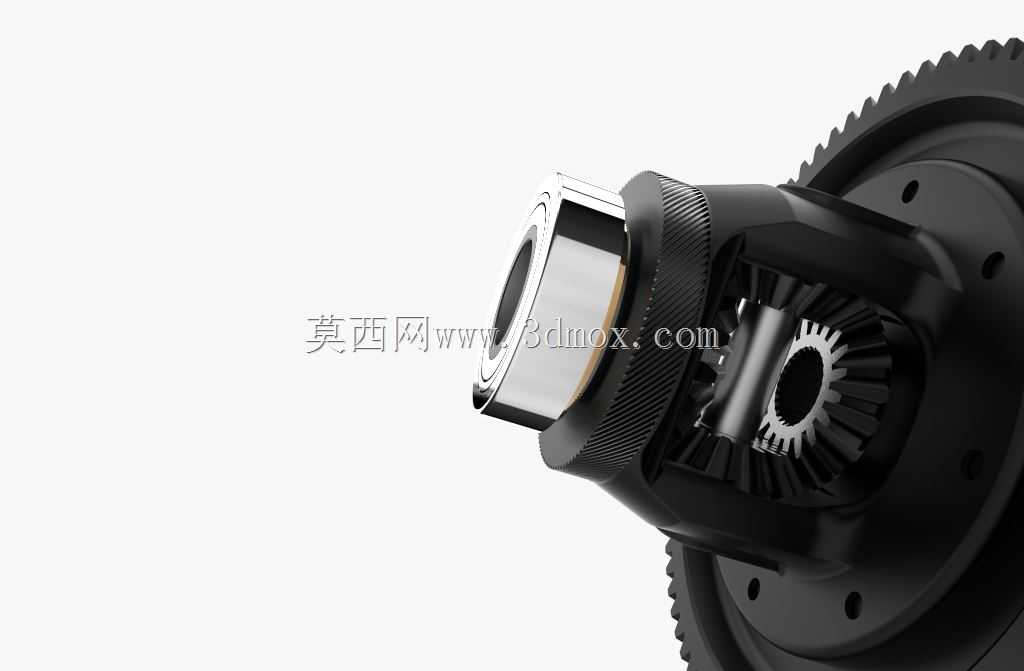

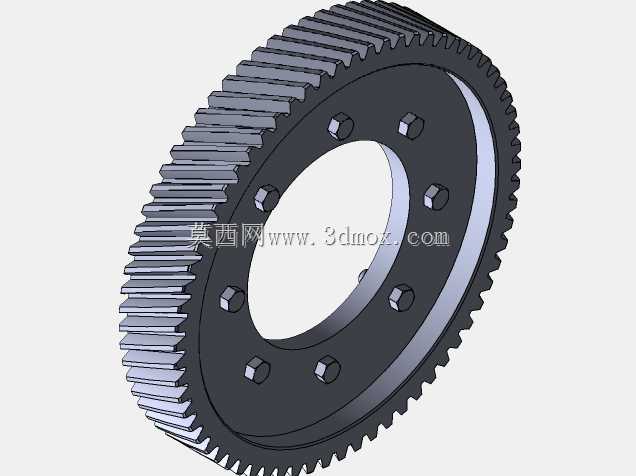

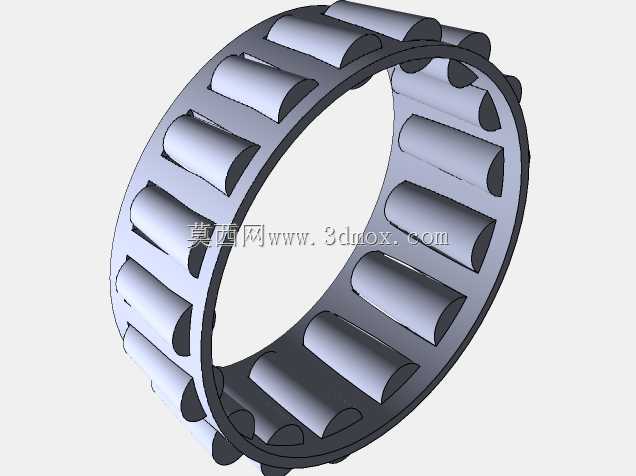

这款差速器是手动挡汽车传动系统中的核心功能部件，主要应用于前置后驱或四驱车型的变速箱动力输出端，承担着动力分流、左右车轮差速调节的关键作用，是车辆顺利实现转弯行驶、复杂路面附着力适配的核心结构。在实际车辆运行过程中，发动机输出的扭矩经过变速箱挡位变速后，会直接传递到差速器的主减速从动齿轮上，差速器内部的行星齿轮结构会根据左右驱动轮的实际行驶阻力，自动分配两侧车轮的输出扭矩，当车辆直线行驶时，左右车轮行驶阻力趋近一致，行星齿轮随差速器壳体整体公转，不发生自转，两侧半轴齿轮保持同转速输出，保证车辆直线行驶的稳定性；当车辆转弯行驶时，内侧车轮行驶距离更短、转动阻力更大，行星齿轮在随壳体公转的同时产生自转，自动降低内侧半轴齿轮转速、提升外侧半轴齿轮转速，让两侧车轮以不同转速滚动，避免轮胎出现拖滑、磨损加剧的问题，同时保障车辆转向过程的操控平顺性。在产品设计思路上，这款差速器采用对称式锥齿轮差速结构，主减速从动大齿圈通过螺栓紧固连接在差速器壳体上，壳体内部对称布置两个行星齿轮与两个半轴齿轮，齿轮之间的啮合间隙经过精准调校，既保证动力传递的啮合精度，又预留了合理的热膨胀间隙，避免高速运转过程中出现齿轮卡滞、异常磨损的问题；差速器壳体采用高强度铸钢材质打造，壳体上设置有均匀分布的减重孔与加强筋结构，在保证整体结构强度、承受大扭矩冲击的前提下，尽可能降低部件自身重量，减少传动系统的转动惯量，提升动力响应速度。在外形尺寸与安装边界设计上，这款差速器的主减速齿圈外径适配对应排量车型的变速箱壳体安装腔尺寸，两侧半轴的连接花键参数与车型原厂半轴完全匹配，差速器壳体两端的轴承安装位同轴度经过严格控制，保证装配后整体转动的动平衡精度，避免高速运转时出现传动抖动、异响的问题；差速器整体的安装定位点与变速箱壳体的支撑位完全契合，不需要额外改动安装结构即可完成装配，适配同平台多款手动挡车型的传动系统匹配需求。在功能特性层面，这款差速器的齿轮采用斜齿锥齿轮设计，相比直齿锥齿轮拥有更大的啮合重合度，动力传递过程更加平顺，运转噪音更低，能够承受更大的扭矩输出，齿轮表面经过渗碳淬火处理，表面硬度达到高耐磨要求，芯部保留足够的韧性，能够承受车辆起步、急加速时的扭矩冲击，大幅提升部件的使用寿命；差速器壳体内部预留有润滑油道，能够在运转过程中让齿轮油充分冲刷各个啮合齿轮面与轴承位置，保证各个运动部件的润滑充分，降低运转过程中的摩擦损耗，减少高温工况下的性能衰减。
