精密双万向节传动连接构件

双万向节作为机械传动系统中核心的角度补偿连接构件，广泛应用于存在轴系同轴度偏差、需要跨角度传递旋转扭矩的各类工业场景中，常见于机床进给传动链路、汽车转向与传动系统、自动化生产线输送机构、纺织机械辊组驱动、包装设备动力传输单元等场景，能够在两轴存在角向偏移、轴向窜动或是径向错位的工况下，稳定完成旋转运动与扭矩的传递，避免刚性连接带来的轴系憋劲、轴承过载、部件磨损加剧等问题。

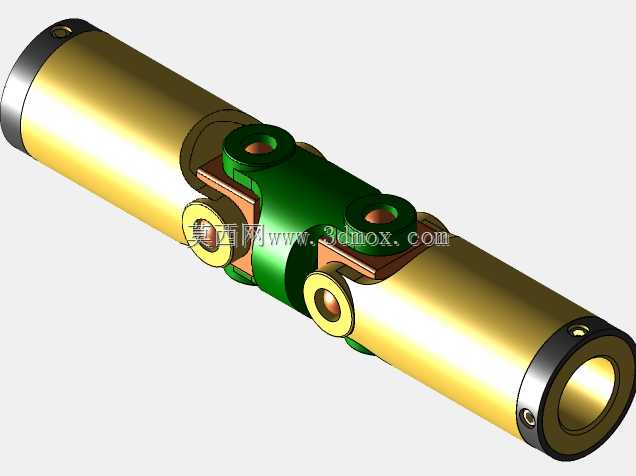

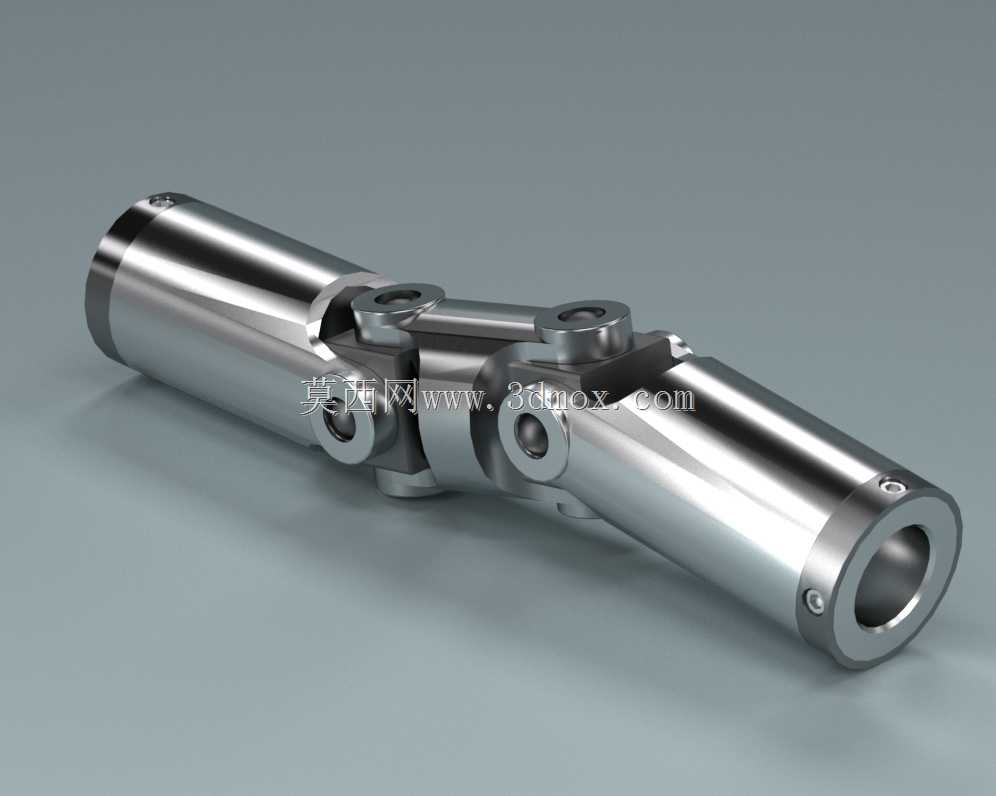

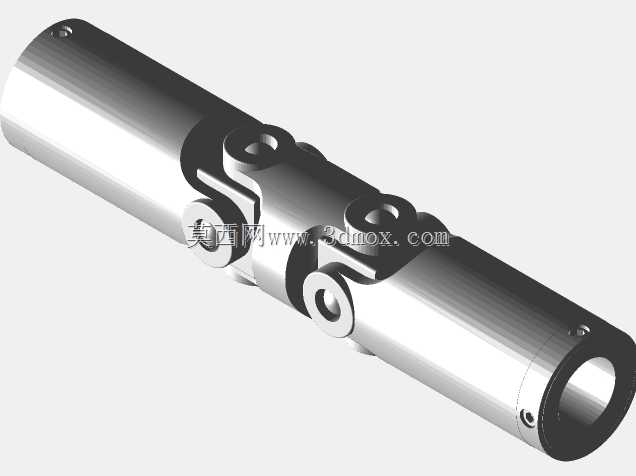

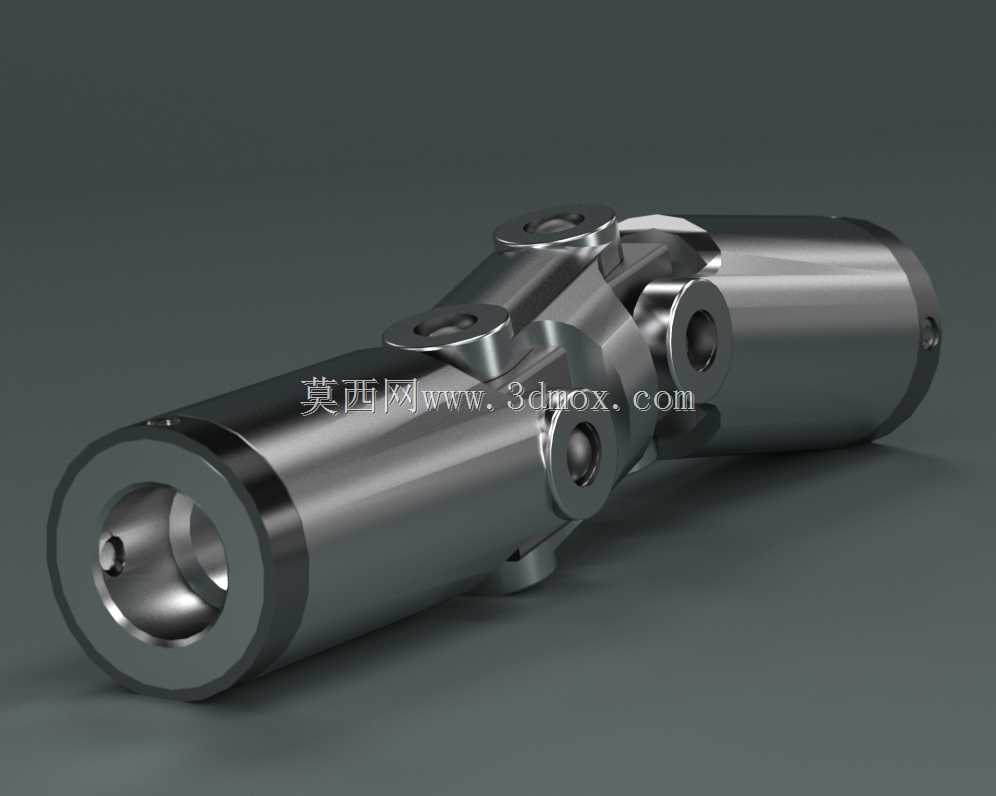

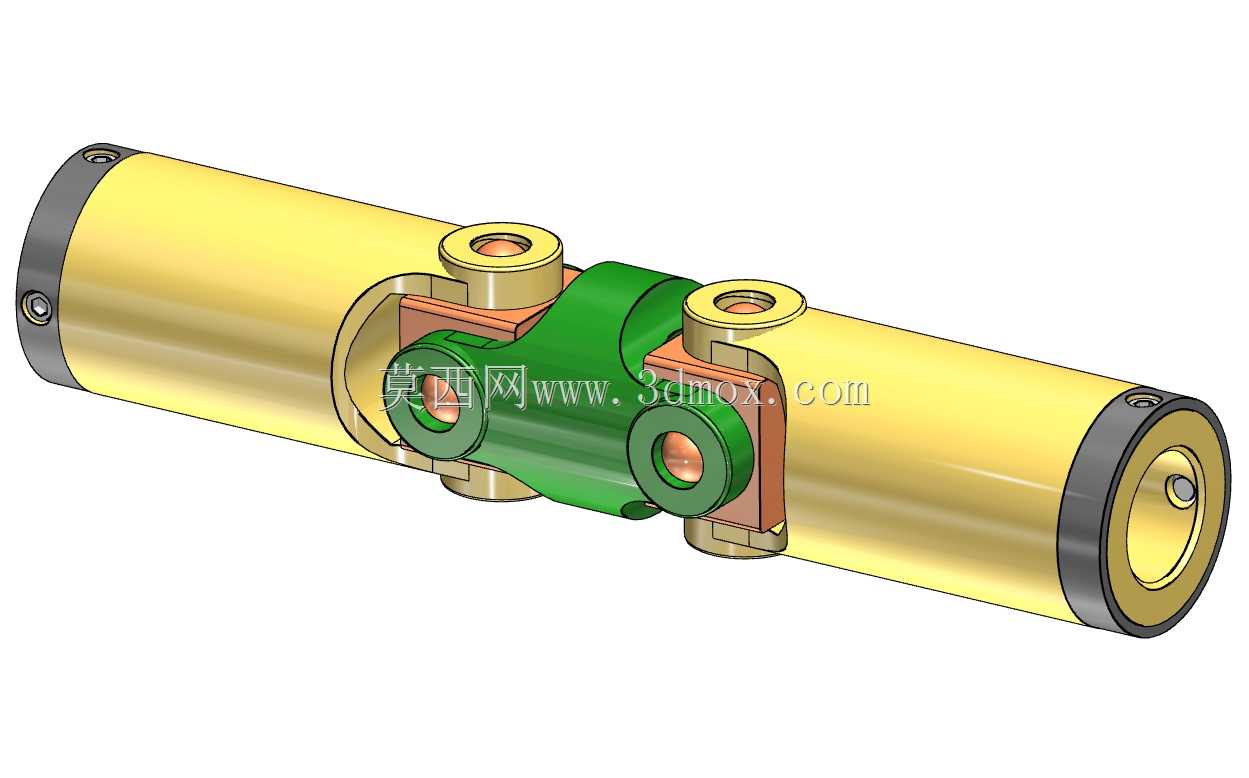

这款双万向节采用串联式双十字轴结构设计，相比单万向节，能够消除单节万向节传动过程中存在的从动轴转速波动问题，实现输入轴与输出轴之间的等角速度传动，保证传动过程的平稳性，降低传动过程中的冲击与振动。整体构件采用金属材质打造，主体轴身采用圆柱套筒结构，两端预留轴孔用于与待连接轴进行配合安装，轴孔侧部设置紧定螺钉安装位，可通过紧定螺钉完成与连接轴的锁紧固定，保证传动过程中连接无松脱。中间的十字铰接副经过精密配合设计，铰接部位转动顺滑无卡滞，可在允许的摆角范围内灵活调整连接角度，适配不同安装空间下的轴系布局需求。

从安装边界来看，该双万向节整体为长条形轴对称结构，两端圆柱轴段直径一致，可适配对应直径的安装轴孔，中间铰接部位的外径略大于轴身直径，设计时预留了足够的摆动空间，避免在最大摆角工况下出现结构干涉。整体外形规整，表面做了抛光金属处理，既提升了构件的防锈抗腐蚀能力，也降低了运转过程中的风阻与杂物附着概率。在设计过程中，重点考量了铰接部位的载荷分布，十字轴与轴套的配合面做了强化处理，能够承受持续交变载荷下的磨损，延长构件的使用寿命，同时平衡了构件整体的扭转刚度与转动灵活性，既保证扭矩传递过程中无明显扭转间隙，提升传动精度，也确保角度补偿过程中转动阻力小，不会额外增加传动系统的负载。在实际装配使用时，可根据安装空间的轴系偏差情况调整两端的摆角，无需额外加工定制特殊连接构件，大幅降低传动系统的安装调试难度，尤其适用于安装空间受限、轴系对中难度较大的传动场景，能够有效吸收传动过程中的振动与冲击，保护后端连接的电机、减速器等核心传动部件，提升整套设备的运行稳定性与使用寿命。
