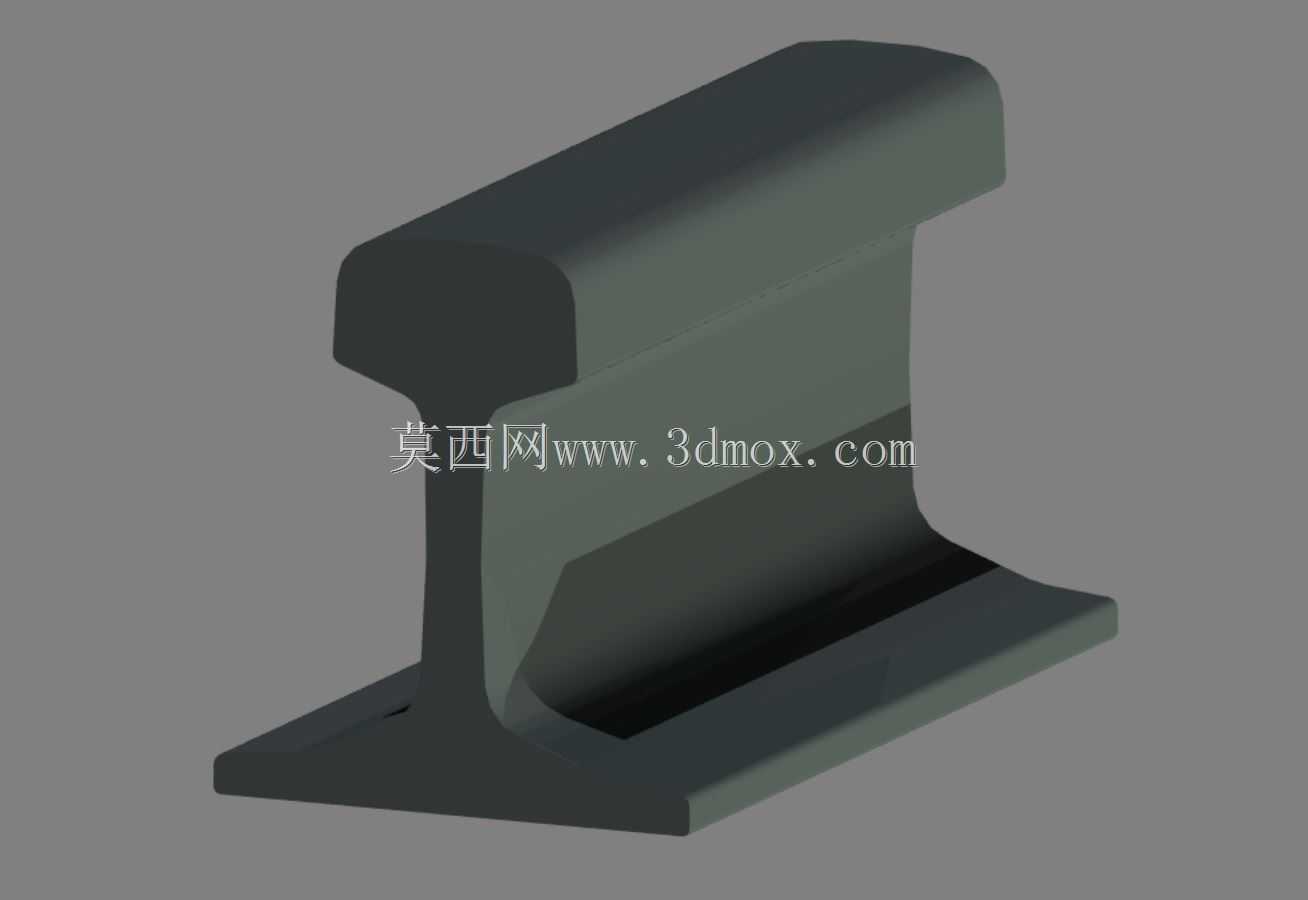

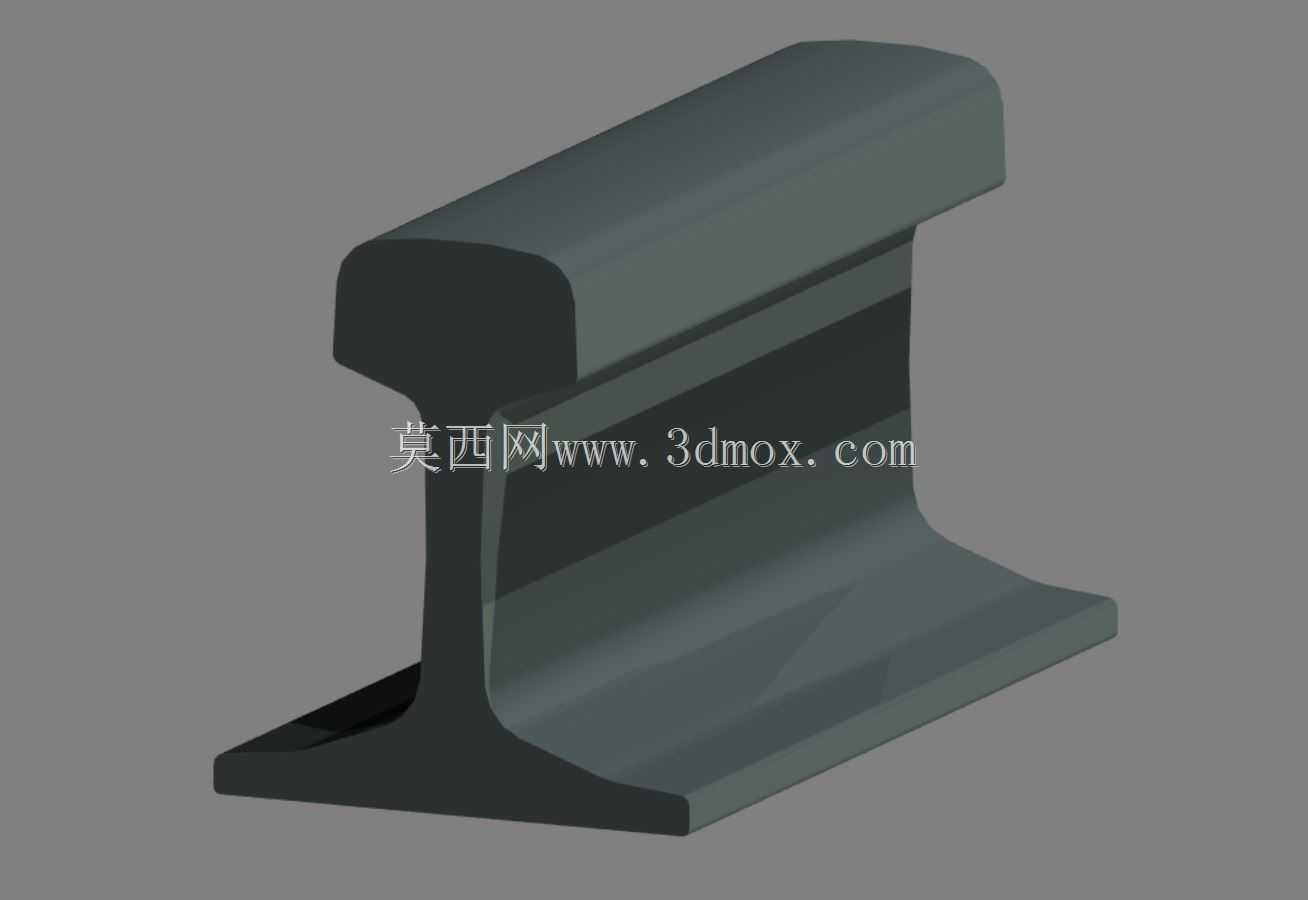

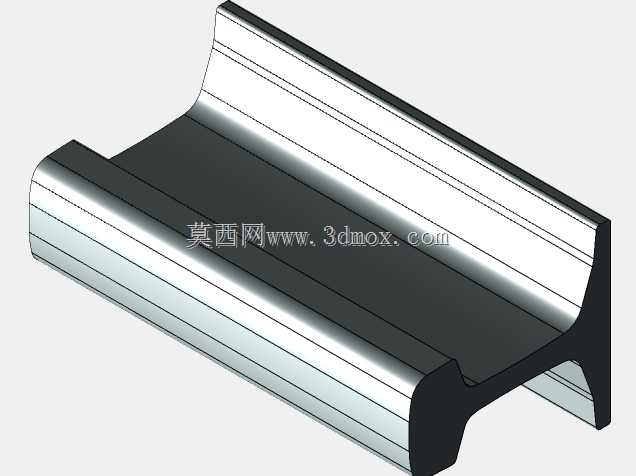

UIC54铁路钢轨截面结构参数化设计

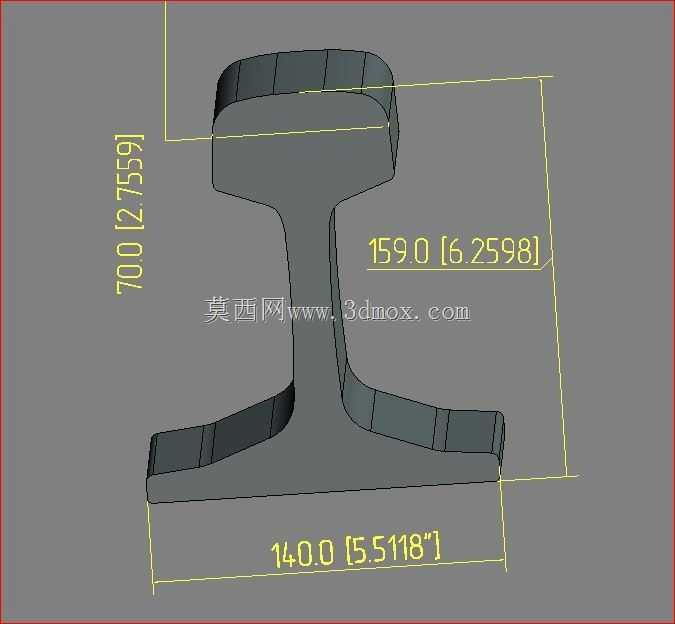

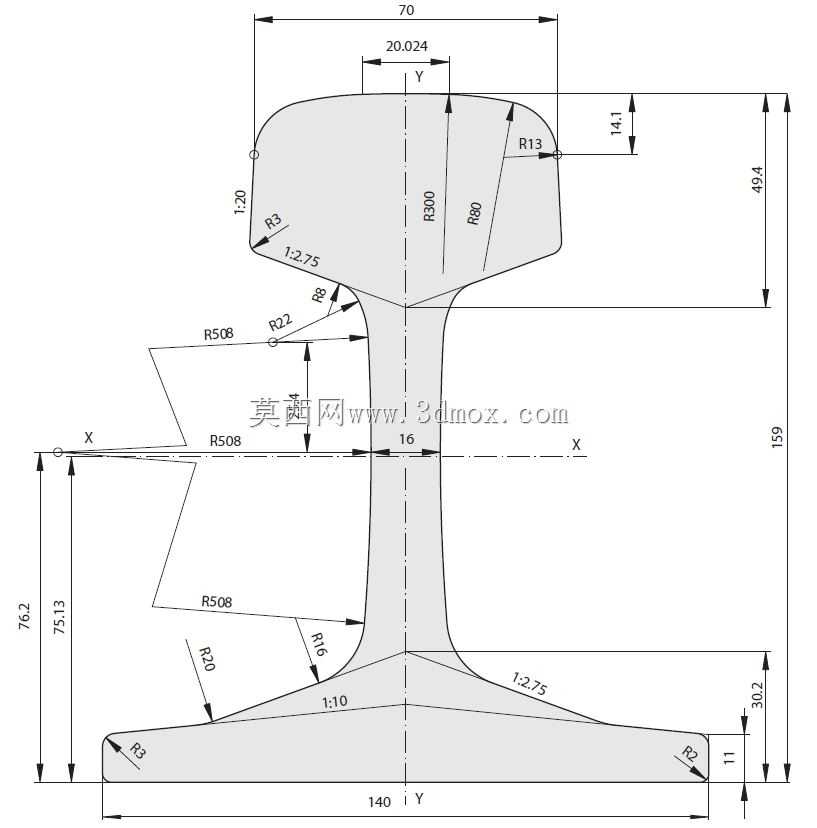

该设计对应国际铁路联盟标准下的54kg/m级钢轨截面，是铁路轨道系统中直接承载列车轮对载荷、引导列车运行方向的核心受力部件，广泛应用于普速干线铁路、重载货运支线以及城市轨道交通地面线路的轨道铺设场景，承担着将列车轮压均匀传递至下部轨枕、道床结构，同时为轮对提供连续平顺滚动接触面的核心作用。在实际线路运行中，钢轨需要长期承受列车动载荷的反复冲击、轮轨接触的摩擦磨损以及温度变化带来的纵向伸缩应力，因此截面结构的合理性直接决定了轨道的使用寿命、行车平稳性与运维成本。本次截面设计严格遵循UIC54钢轨的廓形规范，整体采用对称工字形截面布局，从上至下分为轨头、轨腰、轨底三个功能区段，各区域的圆弧过渡、斜率设计均匹配轮轨接触力学与结构受力要求。轨头部分总宽度为70mm，顶部设置R300的主接触圆弧，匹配列车轮对的踏面廓形，保证轮轨接触点处于合理范围，降低接触应力集中；轨头侧面设置1:20的斜度，与轮缘的配合间隙符合行车限界要求，侧边R13、R3的过渡圆弧避免了应力突变，同时轨头高度方向的尺寸设计预留了足够的磨耗余量，可满足长期运营后的打磨维护需求，延长钢轨的全生命周期使用寿命。轨腰部分采用16mm的等厚设计，上下两端通过多段平滑圆弧分别与轨头、轨底过渡连接，既保证了截面的抗弯刚度，能够有效传递垂向载荷，又避免了截面突变带来的应力集中，同时适配轨道扣件的夹持安装空间，确保扣件能够牢固扣压轨腰区域，防止钢轨出现横向位移与倾覆风险。轨底部分采用上窄下宽的梯形结构，顶面设置1:10的斜度与轨腰平滑衔接，底面为平面结构，总宽度满足轨下垫板的支撑尺寸要求，能够将上部载荷均匀分散到下部的轨枕与道床上，轨底边缘的R2、R5圆弧过渡避免了安装与运维过程中的磕碰损伤，同时轨底的高度尺寸适配弹条扣件的安装高度要求，无需额外调整扣件结构即可完成现场铺设安装。整个截面的所有尺寸公差、圆弧半径、斜率参数均经过力学仿真验证，在保证结构强度满足重载列车承载要求的前提下，优化了截面的材料分布，降低了不必要的材料冗余，同时所有廓形参数完全匹配现有铁路线路的养护维修标准，可直接用于轨道铺设的生产加工、有限元受力仿真以及轮轨关系研究场景。
