带动力辅助三轮结构手推车结构设计

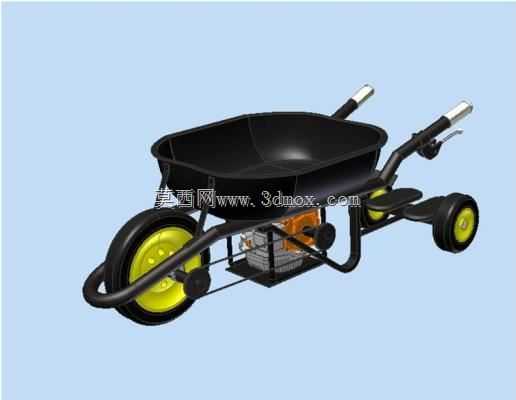

这款带动力辅助的三轮手推车，主要面向狭小场地内的短距离物料转运场景，可广泛应用于建筑施工场地零散建材搬运、山地丘陵区域农用物资运输、厂区车间内重型工件周转、园林作业中栽培介质与工具转运等场景，相比传统无动力独轮手推车，它能大幅降低作业人员的体力消耗，适配坡度起伏较大、通行空间狭窄的作业环境，解决传统手推车重载下易侧翻、爬坡费力、长距离搬运效率低的痛点。设备整体采用前置单轮、后置双轮的三轮支撑布局，前置大直径充气轮搭配黄色轮毂，具备优秀的越障能力，可轻松越过工地碎石、田埂、车间门槛等凸起障碍，后置两个小直径辅助轮承担主要承载负荷，同时保证停放与推行过程中的侧向稳定性，即便料斗满载也不会出现传统独轮车易侧翻的问题。车架主体采用高强度钢管弯折焊接成型，整体框架围绕动力单元与料斗做受力优化，料斗采用深斗式冲压成型结构，斗型前低后高，既方便装卸散状物料，也能避免运输过程中物料洒落，料斗边缘做卷边强化处理，提升抗磕碰变形能力。动力单元布置在车架中部下方的低位区域，有效降低整车重心，提升推行稳定性，动力输出通过传动结构连接前轮，为推行提供辅助驱动力，操作人员仅需掌控方向与平衡，无需花费大量力气克服重载阻力与爬坡阻力，车把位置设置操控组件，可灵活控制动力输出的启停与大小，适配不同载重、不同坡度的使用需求。设计过程中充分考虑人机工程与安装边界，车把高度适配成年作业人员的自然握持高度，握把处设置防滑减震套，降低长时间操作的疲劳感，整车宽度控制在窄幅范围内，可顺利通过常规施工便道、果园行间通道、车间设备间的狭窄通道，整车长度兼顾装载量与转向灵活性，可在狭小空间内完成掉头、转向操作，无需额外预留大尺寸回转空间。各轮组与车架的连接位置均做了强化安装结构设计，可承受满载工况下的颠簸冲击，动力单元外围设置防护框架，避免作业过程中飞溅的碎石、物料磕碰损伤动力部件，整车结构布局紧凑，没有多余的外凸结构，可有效降低狭窄空间通行时的剐蹭风险。
