多工位级进冲压模具结构设计

这款多工位级进冲压模具，主要面向五金零部件批量连续冲压生产场景，广泛应用于消费电子五金构件、家电金属配件、小型汽车冲压件的规模化加工环节，能够在单台压力机的单次行程内，同步完成多道不同的冲压工序，大幅提升连续生产的加工效率，减少工序间工件转运带来的定位误差与人力成本。

从实际用途来看，该模具可依次完成带料的冲切定位、外形落料、弯折折叠、局部成型等多道加工工序，适配带状金属卷料的自动化送料生产，无需在不同单工序模之间反复转运工件，能够稳定保障批量零件的加工一致性，降低单工件的加工节拍。

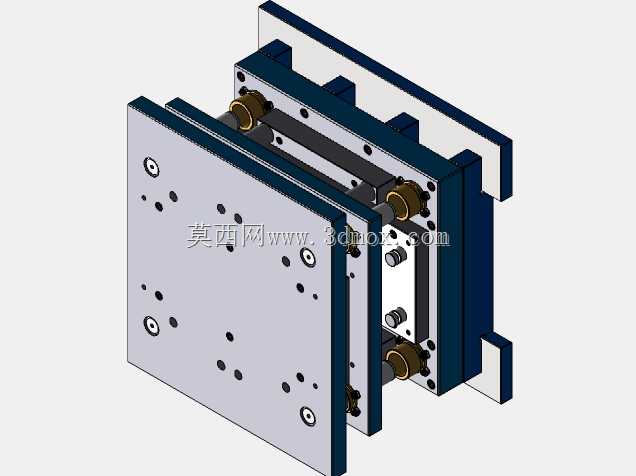

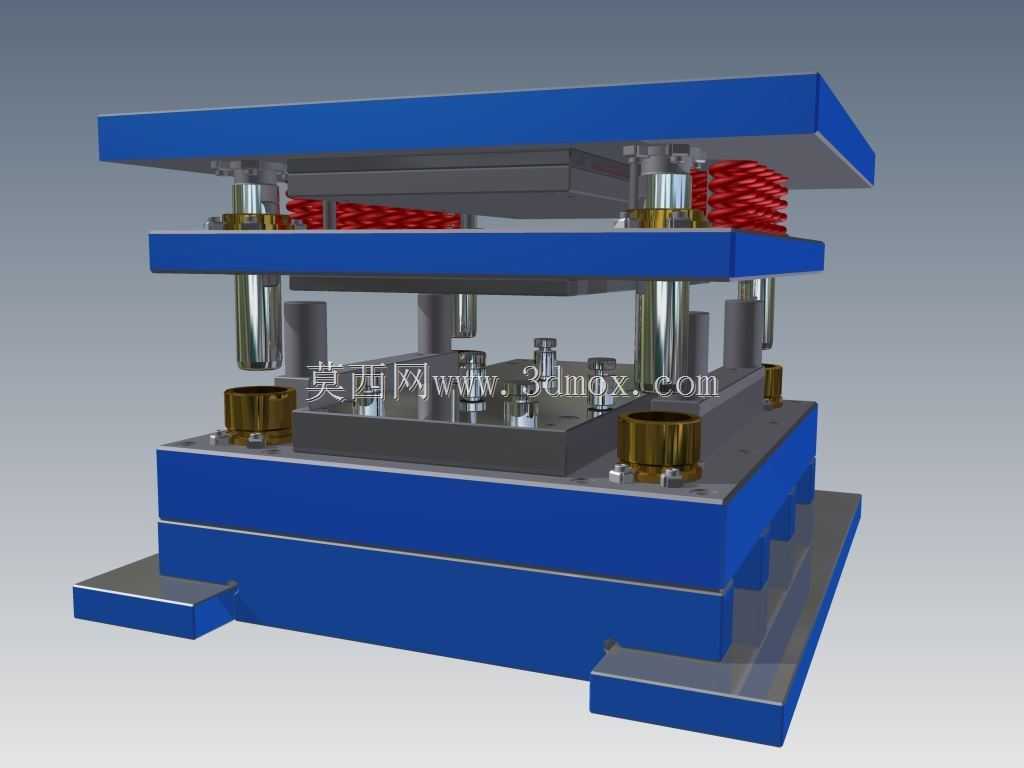

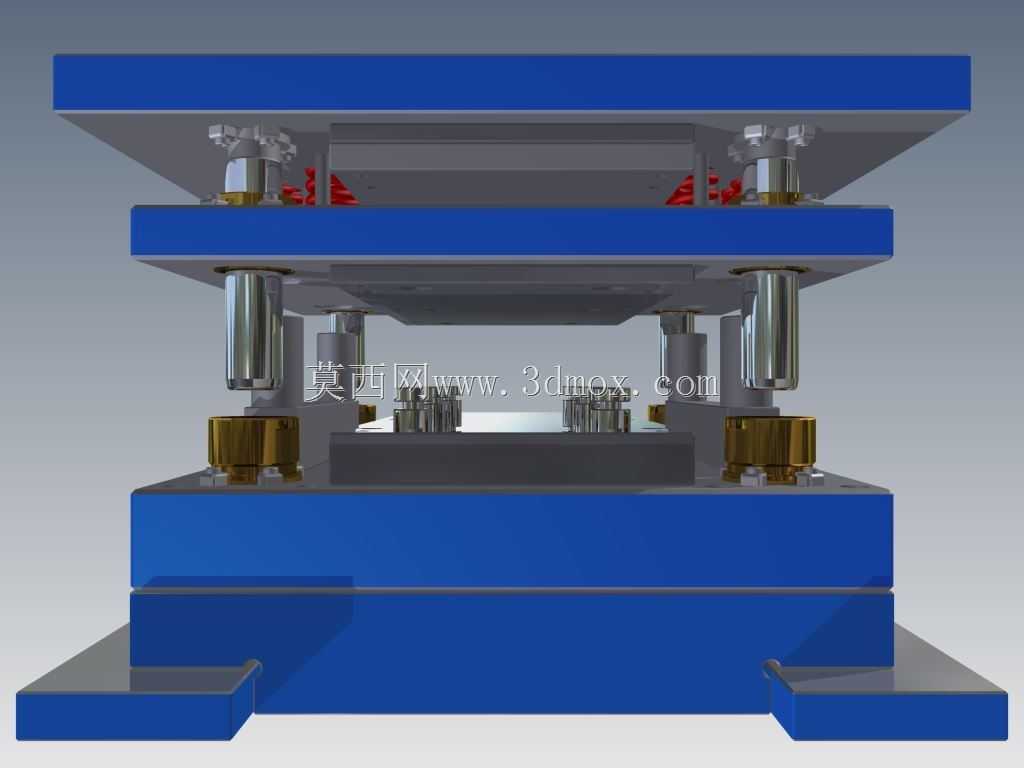

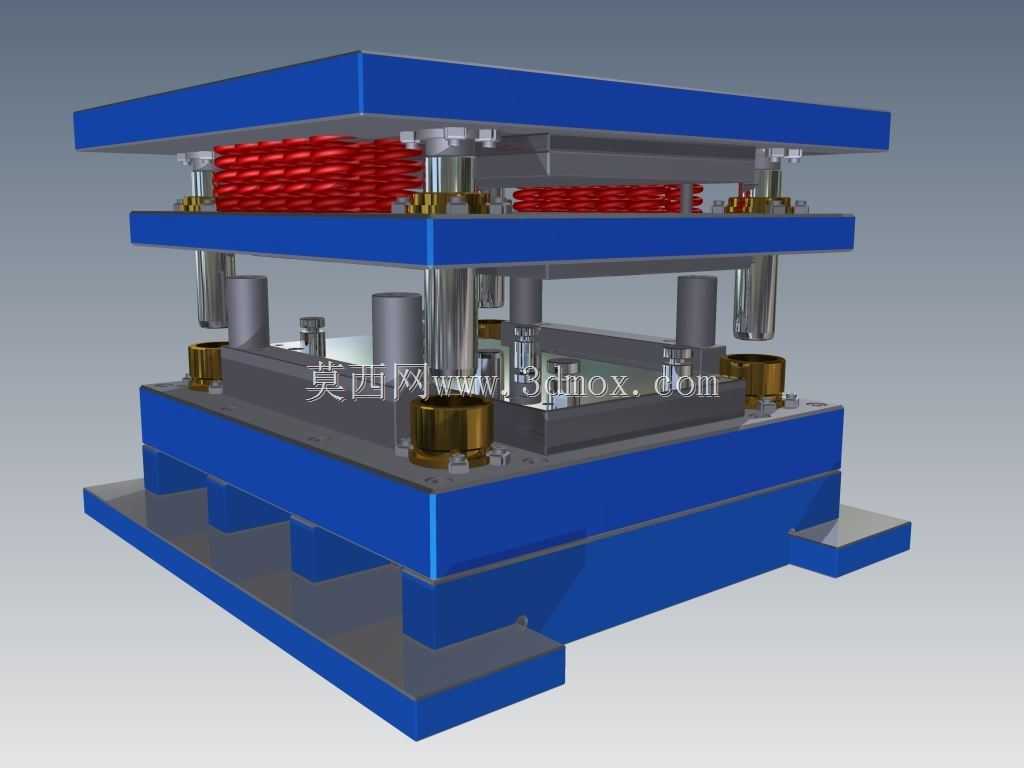

在功能特性设计上，模具采用三层模板的经典级进模结构布局，上下模座采用高刚性铸铁材质加工，保障长期冲压作业下的结构稳定性，避免反复冲击带来的模板变形；内部设置多组独立导柱导套配合结构，导柱配合高耐磨铜套导向，保障上下模合模时的对位精度，将合模定位误差控制在微米级区间，避免凸凹模错位啃模的问题；卸料板搭配等高套筒与弹性卸料组件，采用矩形强力弹簧提供卸料力，能够在冲压完成后顺畅将卡滞在凸模上的带料剥离，保障送料动作连续顺畅；凸模与凹模镶块采用快换式结构设计，局部易损耗的刃口部位可单独拆卸更换，无需整体拆模维修，大幅缩短设备停机维护的时间。

设计思路上，整体遵循工序集中的排布原则，按照冲压加工的工艺顺序沿送料方向依次排布工位，将冲定位孔、切边、弯折、成型、落料等工序合理分配到不同工位，同时在工位之间预留足够的安全间距，避免不同工序的凸凹模结构发生干涉；模板上统一设置导正销孔位，配合送料机的步距送料动作，每一次合模都通过导正销对带料位置进行精定位，抵消送料过程中产生的步距误差，保障每个工位加工位置的准确性。

从安装边界来看，模具上下模座的安装平面做了精加工处理，预留了标准的压力机装夹槽与压板固定位，可适配常规开式单点压力机的安装尺寸，模座底部设置的承料板延伸结构，能够顺畅承接加工完成的工件与废料滑落，适配自动化生产线的出料对接需求；模具闭合高度、开模行程均按照常规中小吨位压力机的参数区间设计，无需对现有冲压设备做额外改造即可完成装夹调试，快速投入生产使用。
