多工位级进冲压工装结构设计

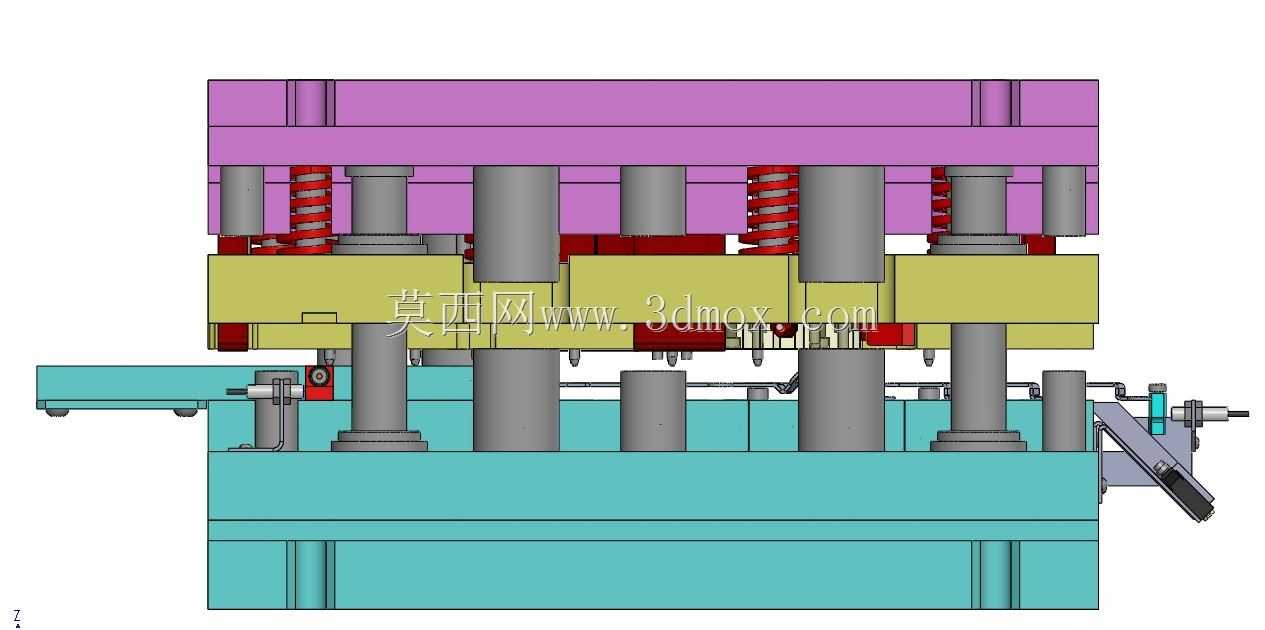

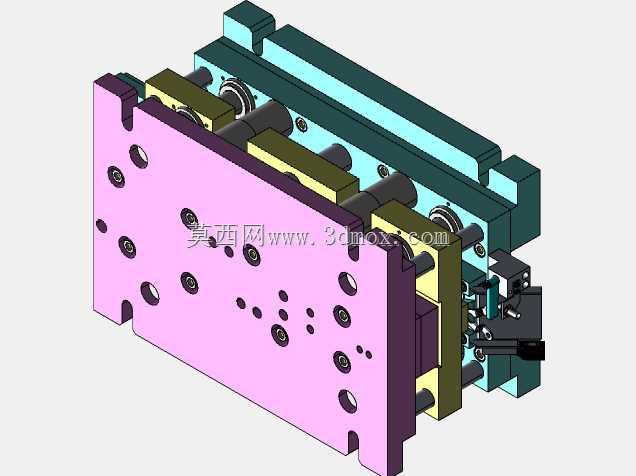

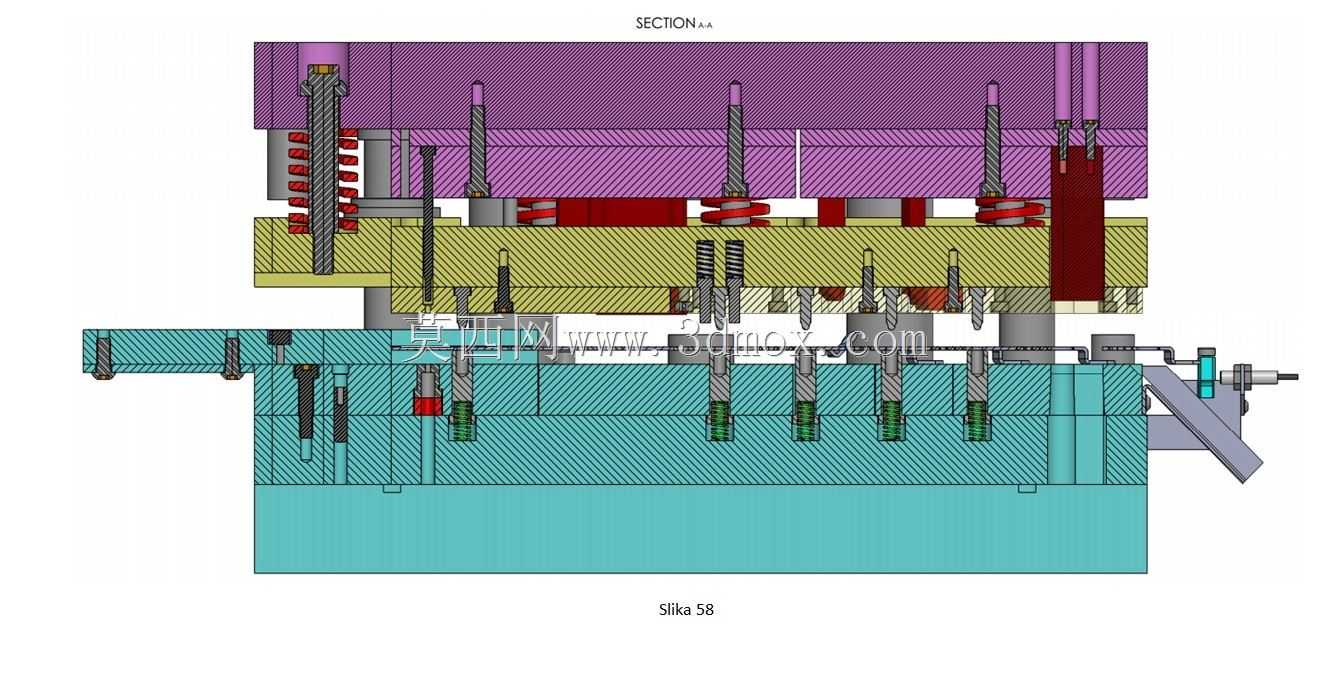

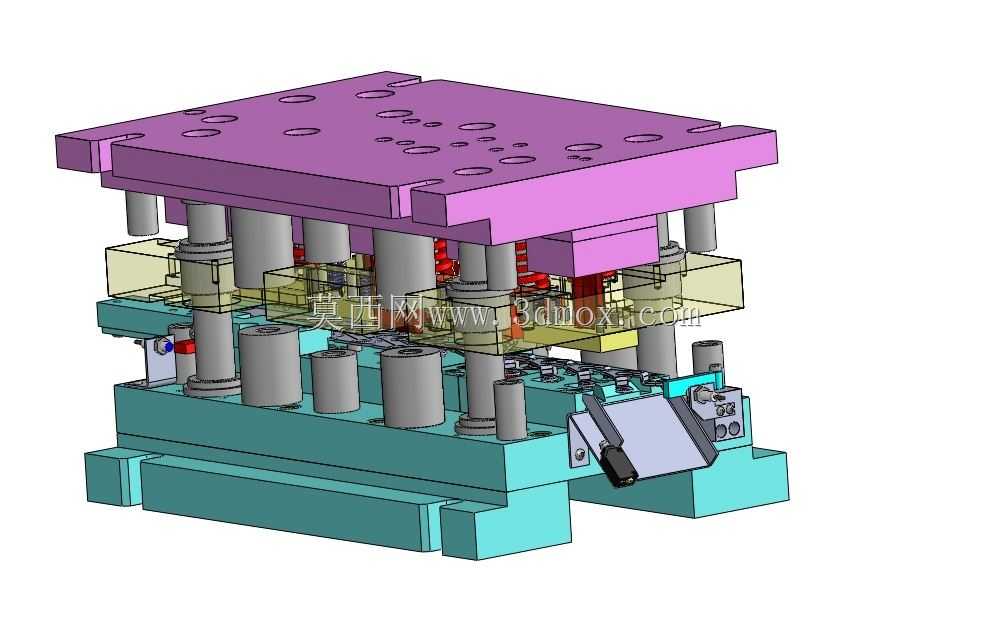

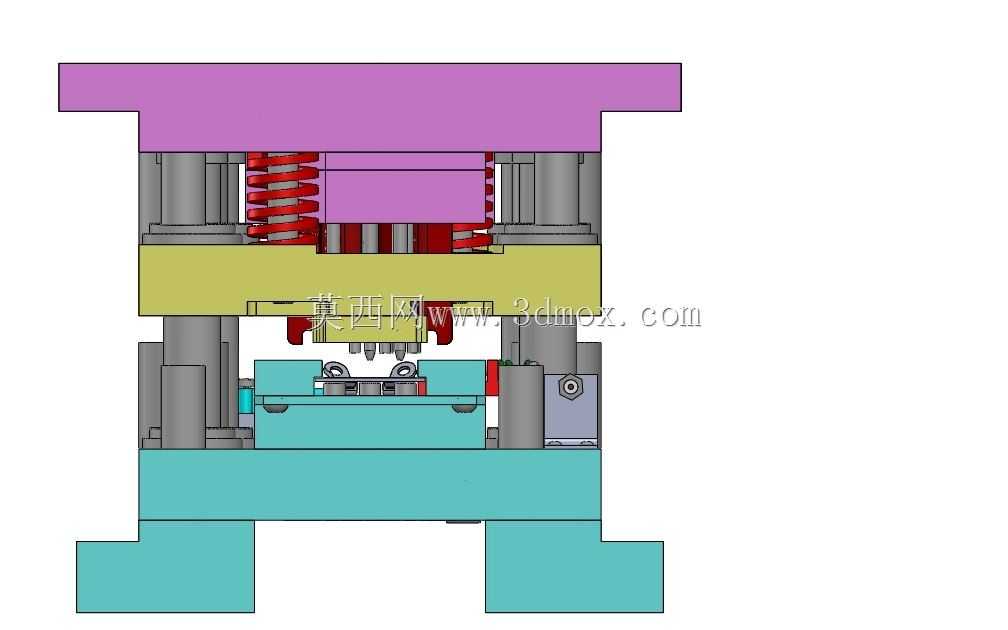

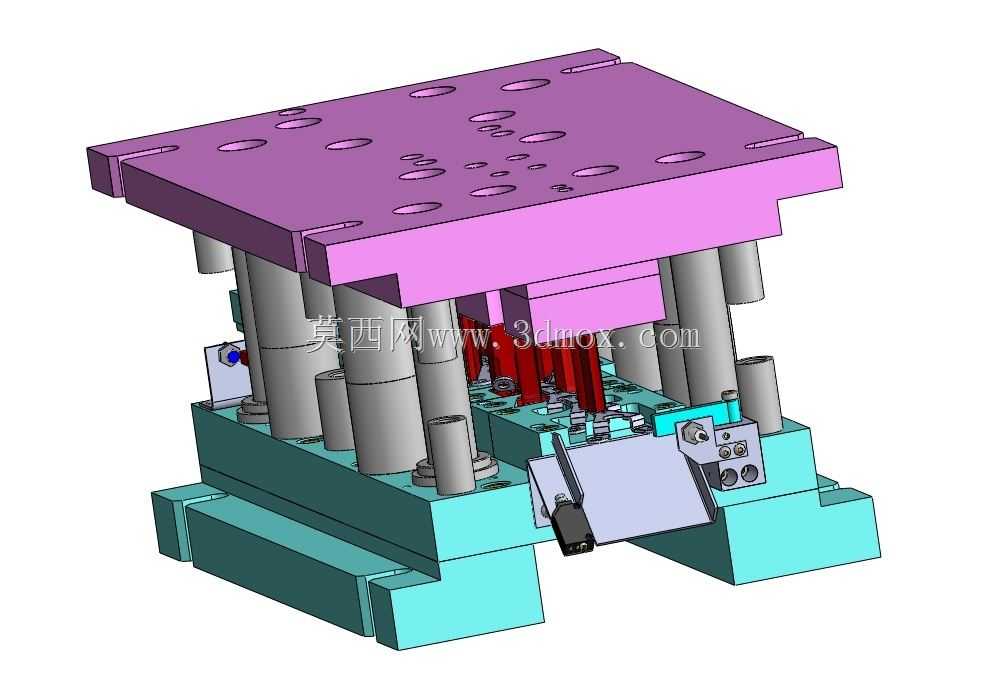

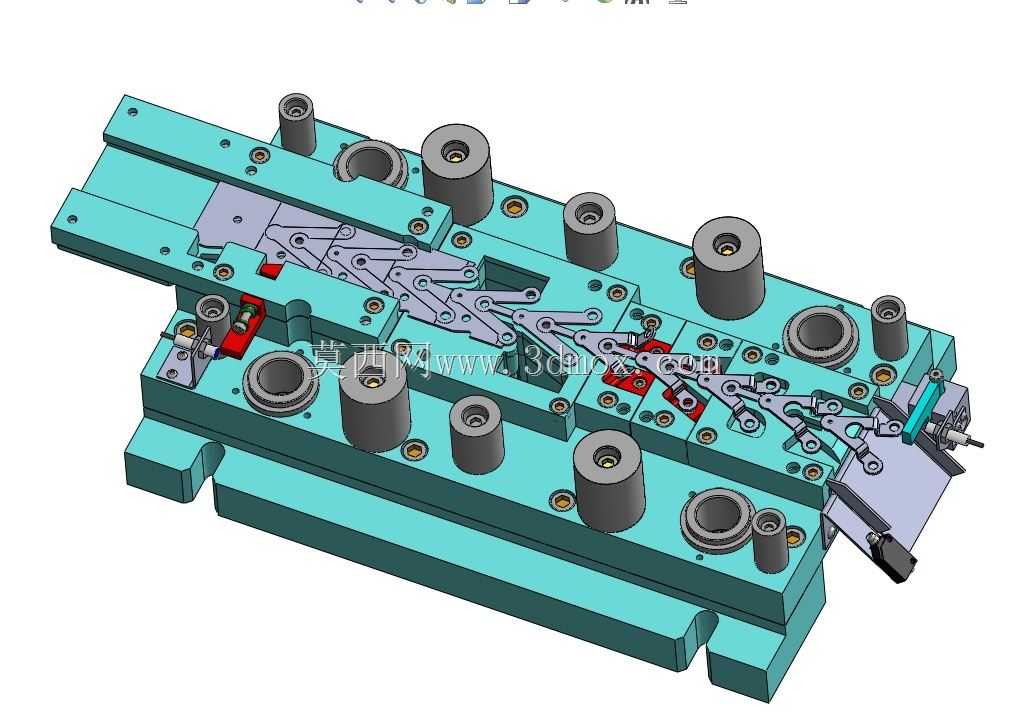

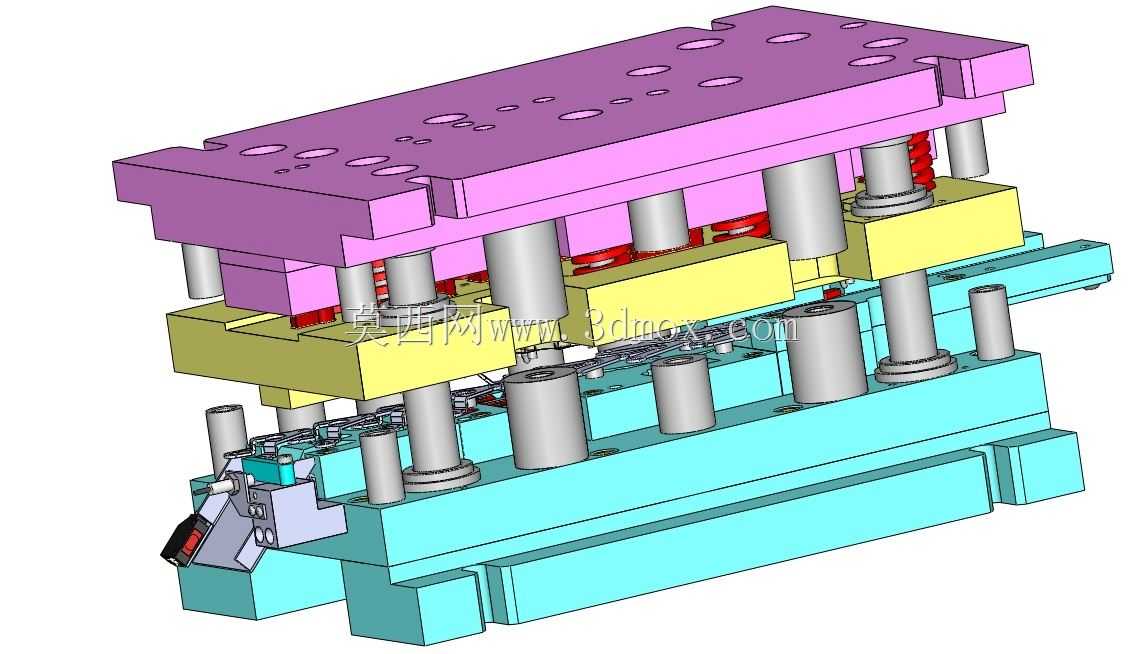

这套级进冲压工装主要应用于五金零部件的大批量连续冲压生产场景，覆盖电子接插件、小型家电五金件、汽车轻量化冲压小件等领域的生产线，能够在单次冲床行程内完成多道序的连续加工，替代传统单工序模的分散作业模式，大幅降低多工序周转带来的定位误差与人工成本，适配高速冲床的连续作业节拍，满足百万级量级的稳定生产需求。工装整体采用上下模分层叠装的经典冷冲模架构，上模部分集成模柄、上模座、卸料弹簧、凸模固定组件与卸料板，下模部分设置下模座、凹模镶块、导柱导套定位组件、误送料检测结构与成品出料导向结构，各层板件通过内六角螺钉与圆柱销完成精准定位锁固，导柱导套采用滑动配合结构保证上下模合模的同轴度，避免合模偏移导致的凸凹模啃伤问题。设计过程中优先考虑连续送料的稳定性，在入料端设置了料带导向槽与抬料块，保证卷料能够平稳步进步给，每一步的送料步距通过侧刃与导正销配合完成精准定位，导正销插入料带预冲的定位孔内修正送料误差，将步距精度控制在微米级，保证各工位加工位置的一致性。卸料板采用弹性卸料结构，搭配均匀排布的矩形弹簧提供稳定的卸料力，在冲压完成后及时将箍在凸模上的料带剥离，避免料带随凸模上行引发的带料变形问题；凹模采用镶块式设计，不同工位的凹模刃口单独制作镶块嵌入模座，局部刃口磨损后可单独更换镶块，无需整体报废凹模，大幅降低后期维护成本。工装的安装边界适配常规开式与闭式高速冲床的工作台面尺寸，上模柄尺寸匹配通用冲床的滑块安装孔，上下模座预留的压板槽位置符合行业通用装夹规范，无需额外改装即可快速完成上机安装；合模状态下整体结构紧凑，各工位沿送料方向依次排布冲裁、弯曲、成型、落料工序，料带从入料端进入后无需人工干预即可完成全部加工工序，末端直接输出成型后的合格工件，料边废料通过预留的漏料孔直接落入冲床下方的废料收集槽，实现生产过程的废料自动排出。整套结构的强度经过校核，上下模座采用45号钢调质处理，凸凹模刃口采用合金工具钢淬火处理，保证长期高速冲压下的刃口耐磨性与结构刚性，弹簧的排布根据各工位的卸料力需求差异化设置，在成型工位配置更大刚度的弹簧保证成型压力充足，在冲裁工位匹配适配的弹力避免压伤料带表面，同时在模具末端设置了误送料检测部件，一旦料带送料位置出现偏差会立即触发冲床停机信号，避免模具带病运行引发的结构损坏。
