带人工操作位的多工位转盘铣削加工设备

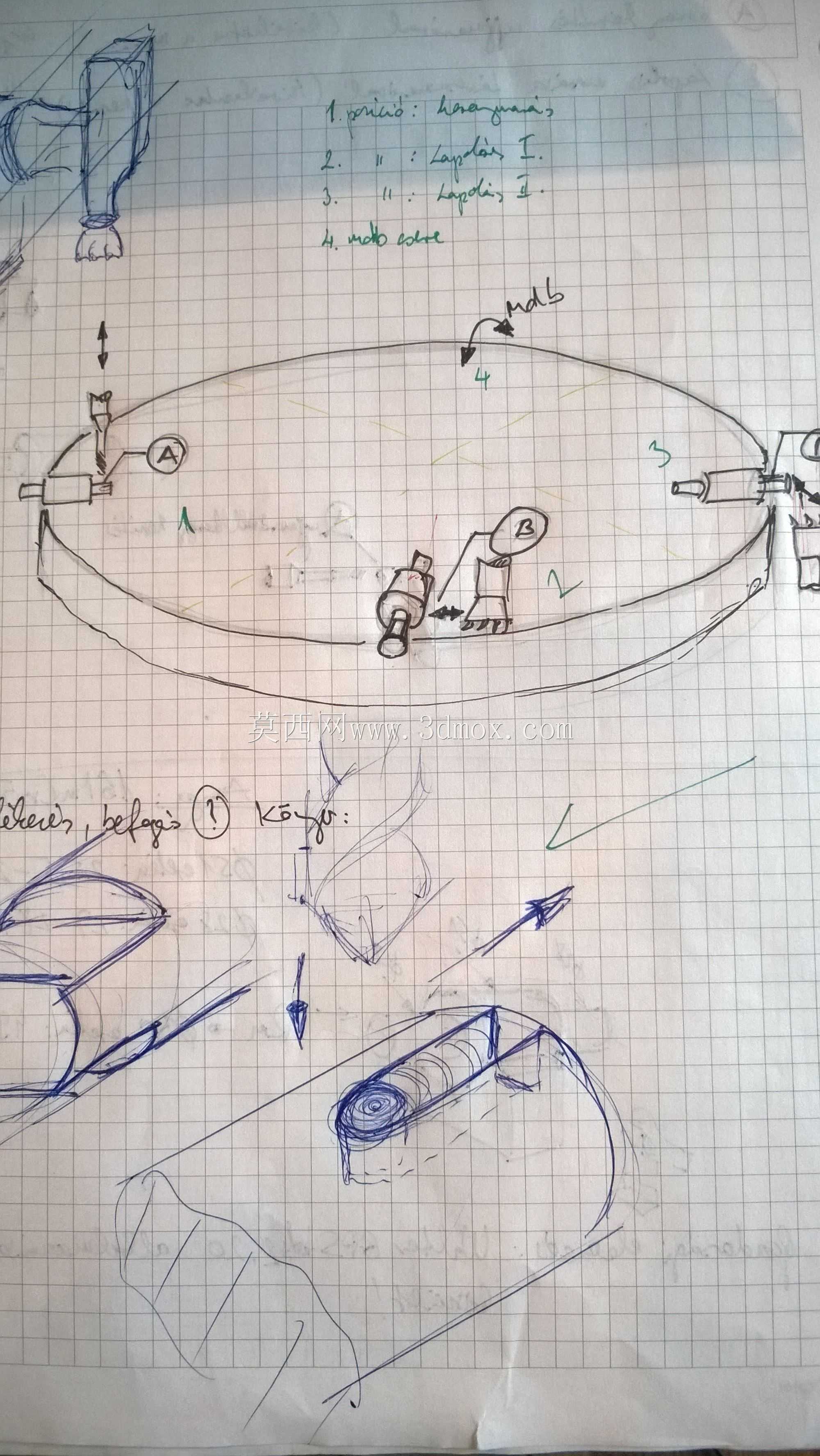

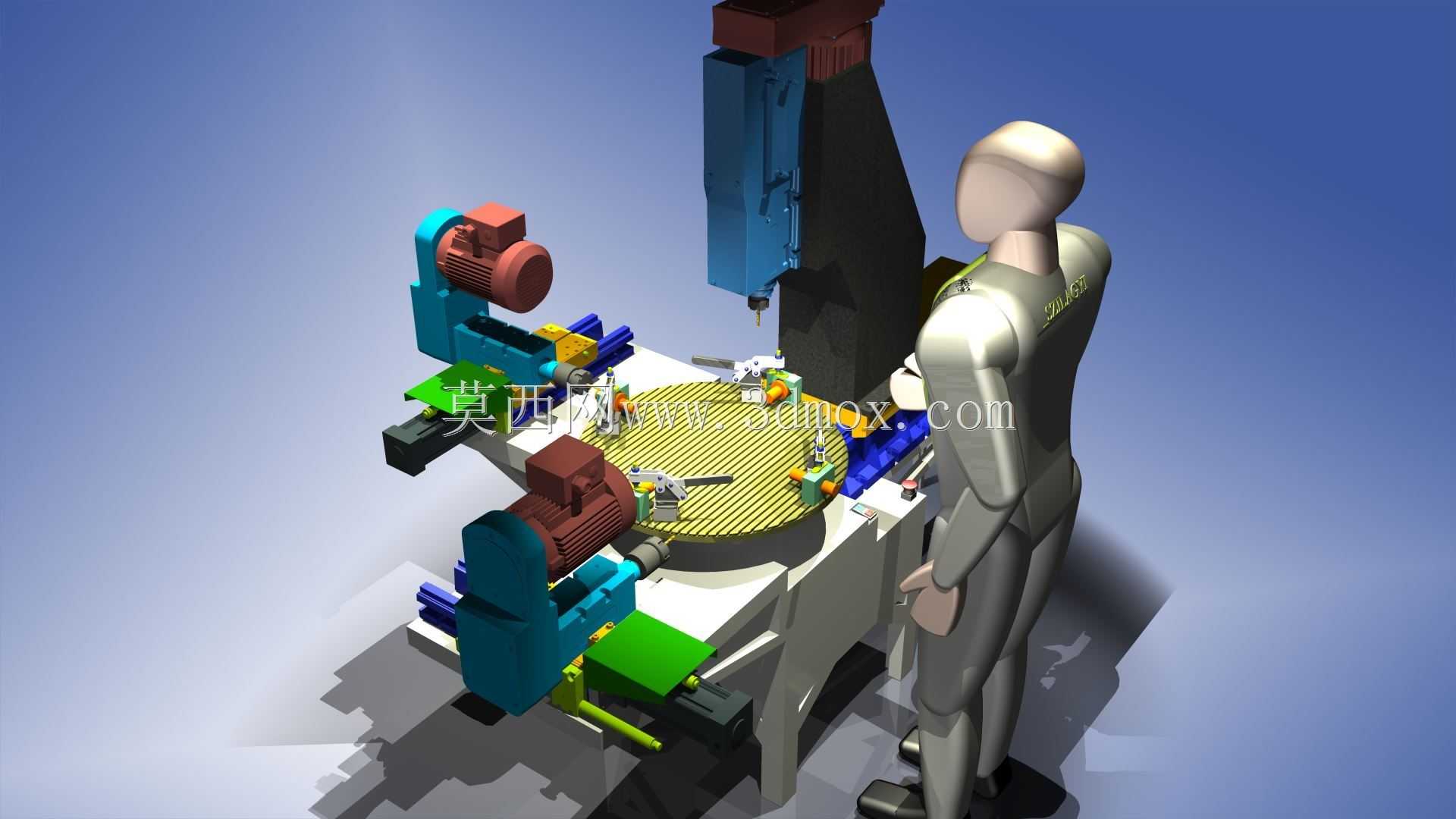

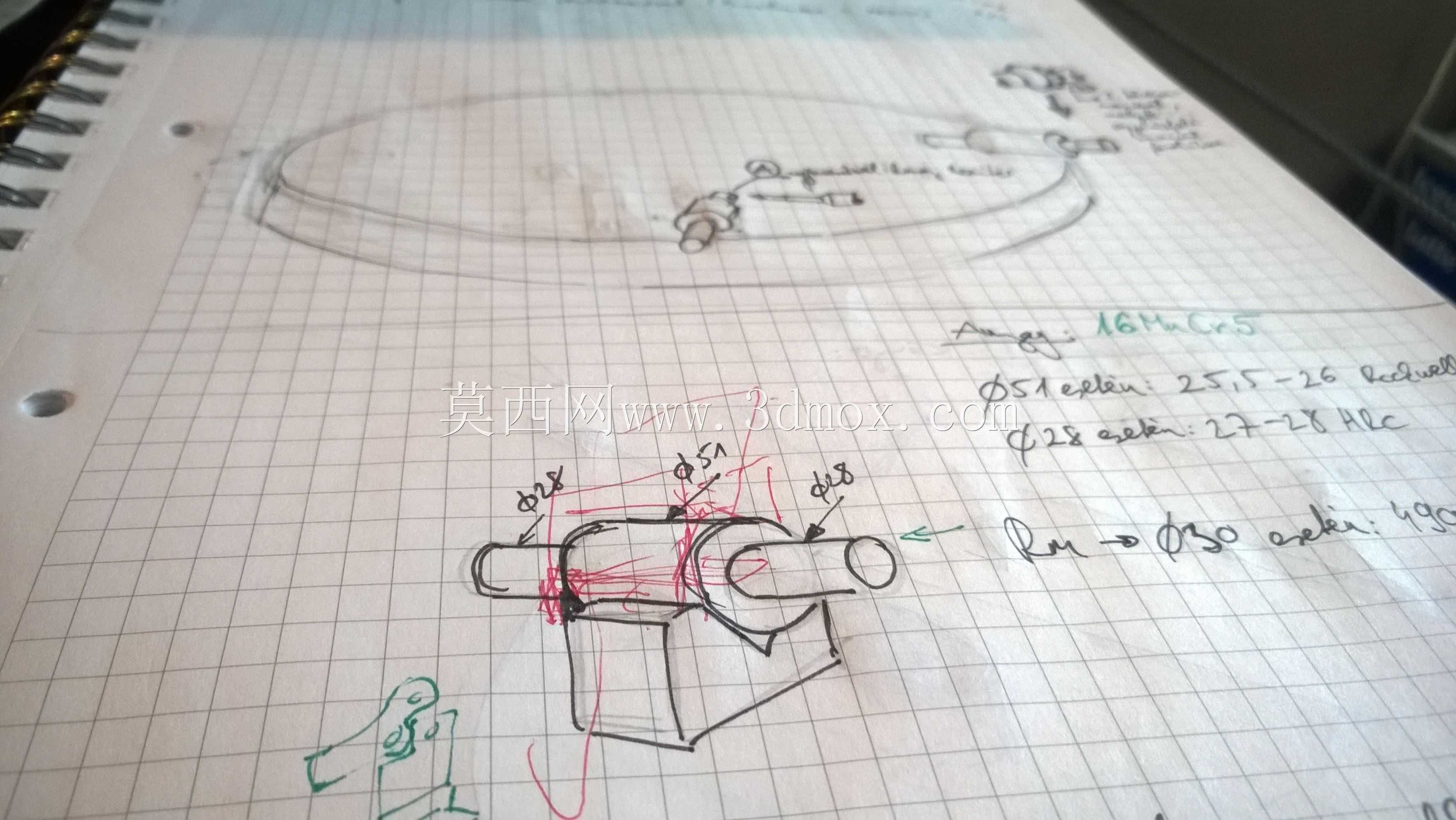

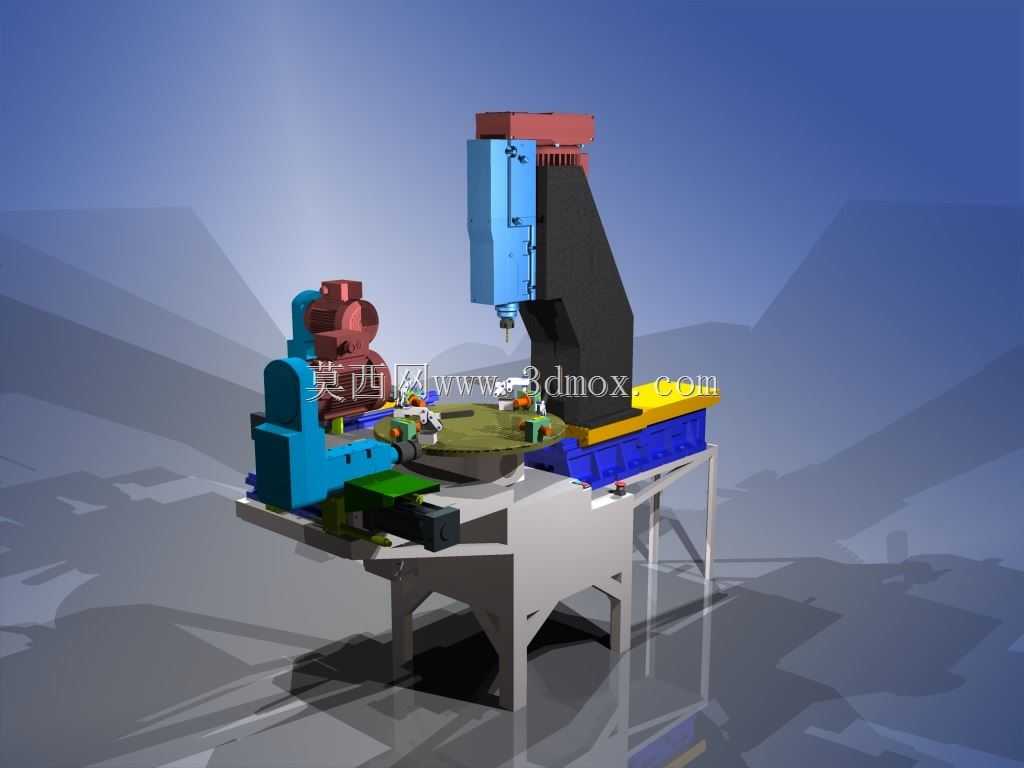

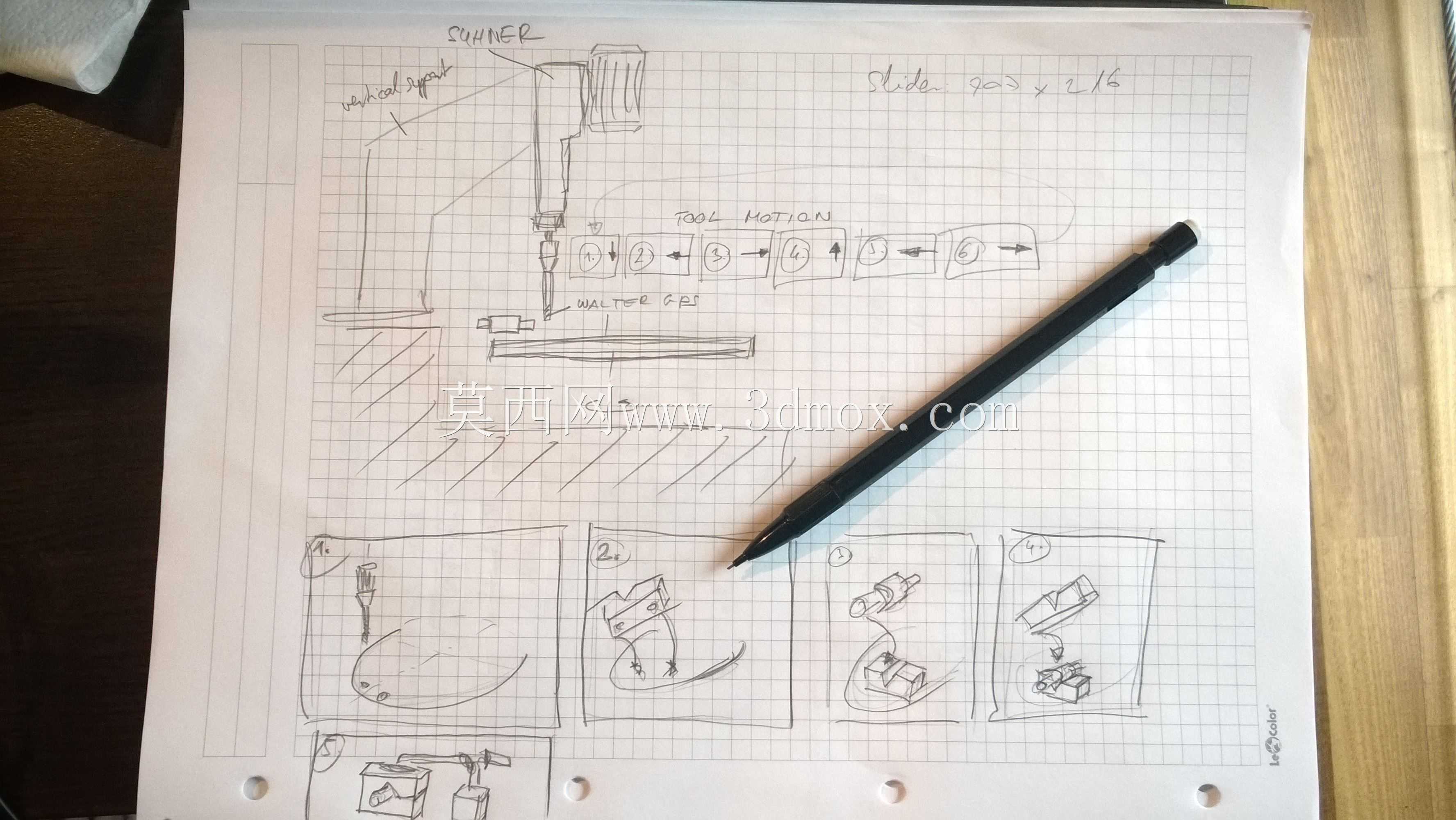

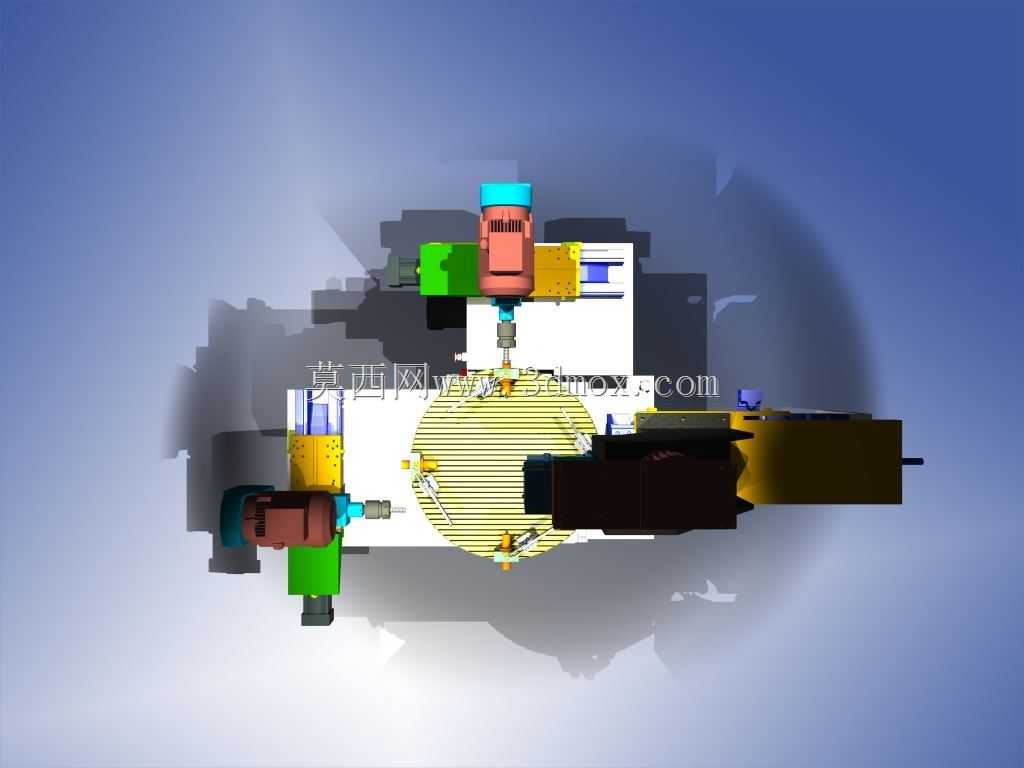

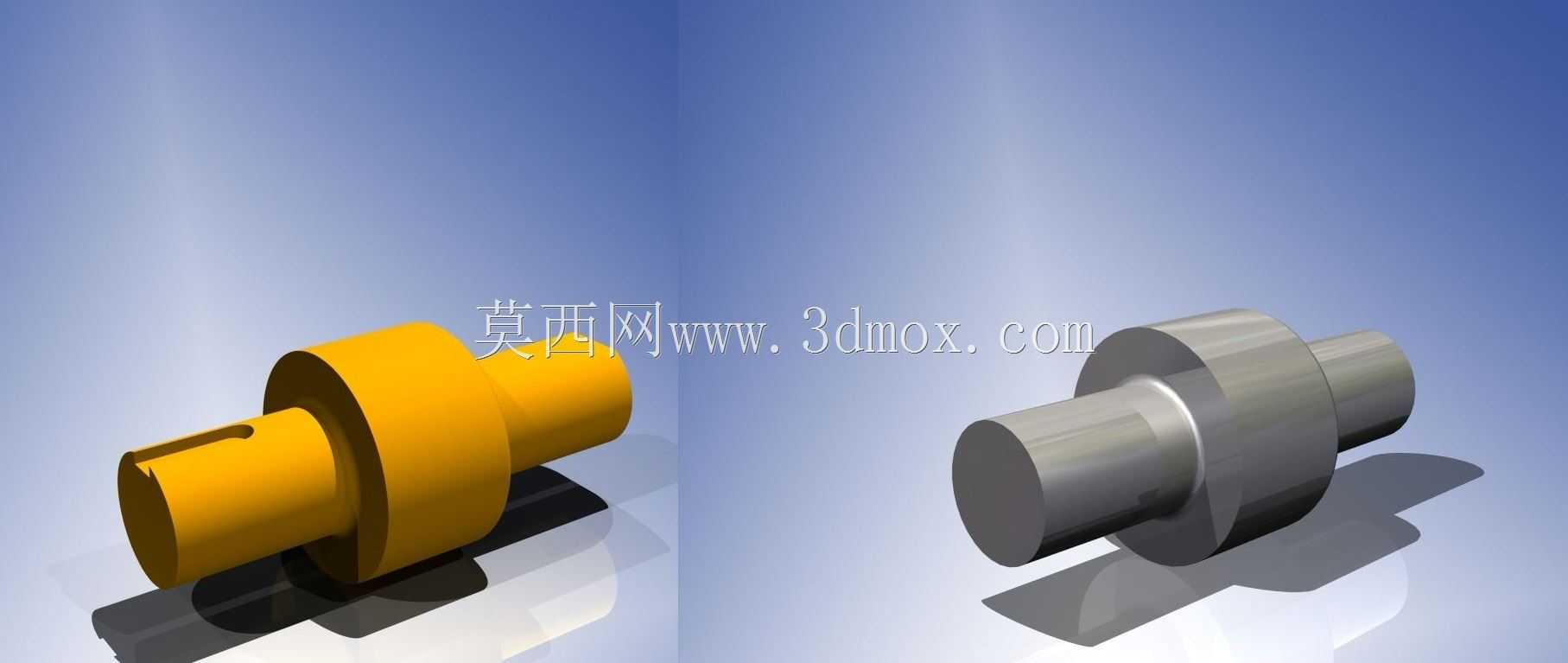

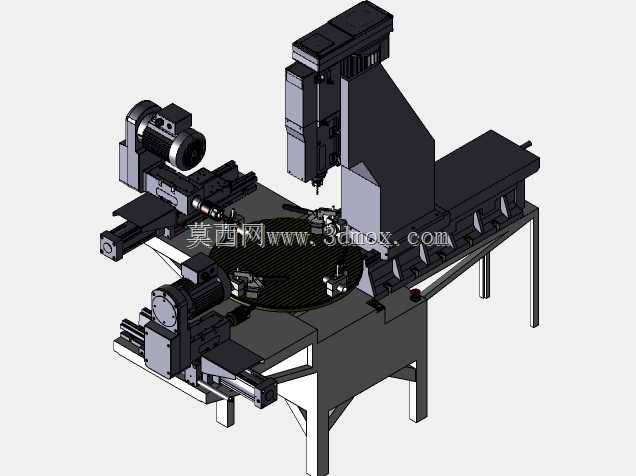

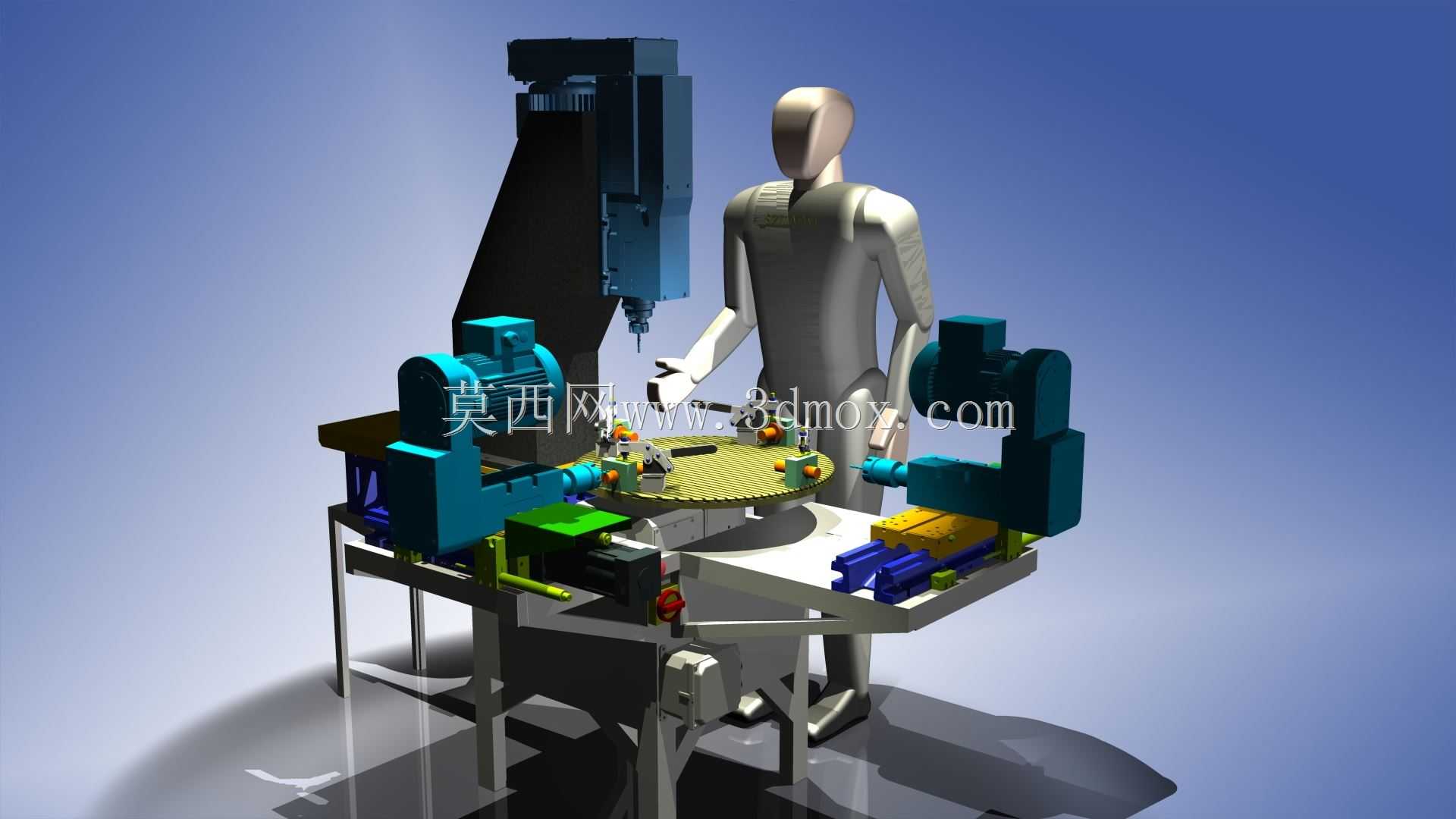

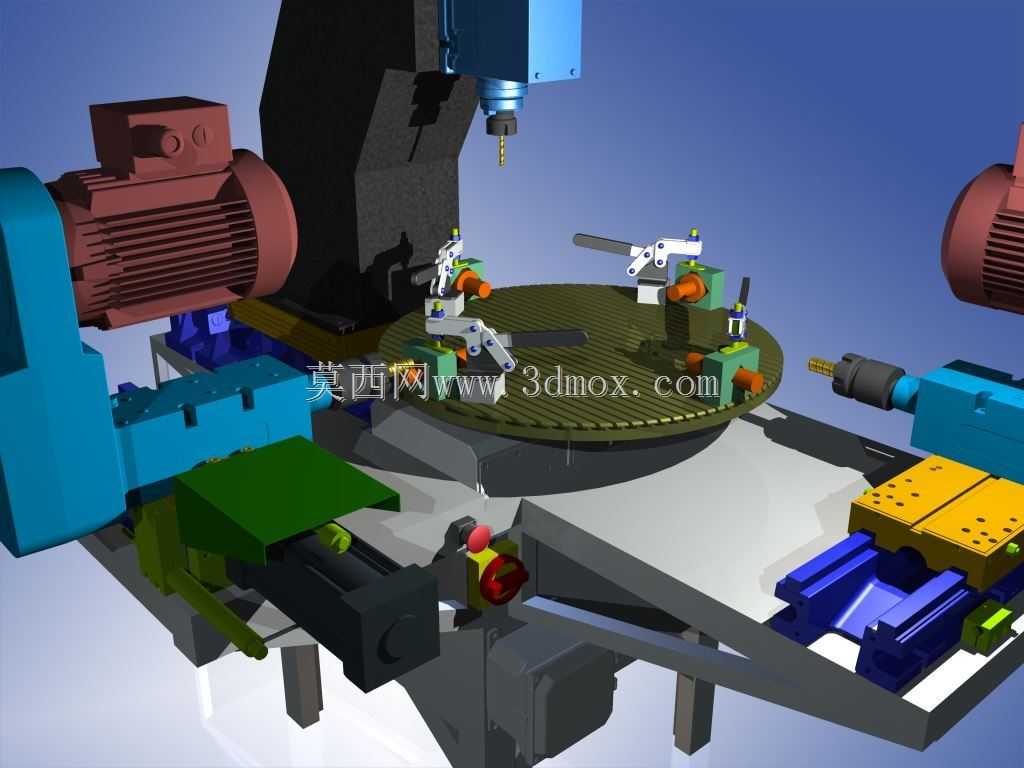

该铣削加工设备主要面向中小规格轴类、盘类零件的平面铣削加工场景，适配多品种小批量的机加工生产环节，可布置在离散制造车间的机加工工段，承担零件的端面、侧平面的粗铣与半精铣加工工序，也可通过更换前端刀具适配倒角、浅槽铣削的加工需求，适配五金零件、小型汽配零件、通用机械零部件的加工场景。设备核心采用中间回转转盘的多工位布局设计，转盘周向均匀布置多组工件装夹位，可同步完成上下料、加工、检测的工序并行，大幅压缩单件加工的辅助等待时间，提升工位的单位时间产出效率。转盘两侧对称布置卧式铣削动力头，可同时完成工件两侧平面的同步铣削加工，上方布置立式铣削动力头，可完成工件上端面的铣削加工，三个加工工位可同步作业，一次装夹即可完成工件三个方向平面的加工，避免多次装夹带来的定位误差，提升零件加工的形位公差精度。设备预留人工操作工位，操作人员可在设备前端的上下料位完成工件装夹、拆卸与尺寸抽检，无需进入加工区域，既保障操作安全，也可灵活适配不同规格工件的装夹调整需求，应对频繁换产的加工场景。设备底部采用方管焊接机架作为整体承载基础，机架底部设置可调支撑脚，可适配车间不同平整度的地面安装需求，整体安装边界控制在长2.2米、宽1.8米、高2.4米的范围内，无需额外做设备基础，可直接放置在硬化车间地面完成调平后投入使用，适配老旧车间的设备改造升级需求。设计过程中充分考虑手动产品换产的适配性，各动力头的进给行程、转盘的分度角度均可通过手动调节机构完成调整，换产时无需复杂的程序调试，仅需调整刀具位置、装夹夹具与分度参数即可快速切换生产品种，降低小批量生产下的换产成本。设备的动力头采用模块化设计，可根据加工需求更换不同功率的铣削主轴，适配不同材质零件的切削参数需求，工作台的装夹位采用快换夹具设计，可根据工件外形快速更换适配的夹具体，进一步提升设备的加工适配范围。整体布局紧凑，操作维护空间预留充足，日常的刀具更换、设备润滑、故障排查均可在设备外侧完成，无需拆解设备主体结构，降低后期的维护成本与维护难度。
