集成式钻切一体加工工作站结构设计

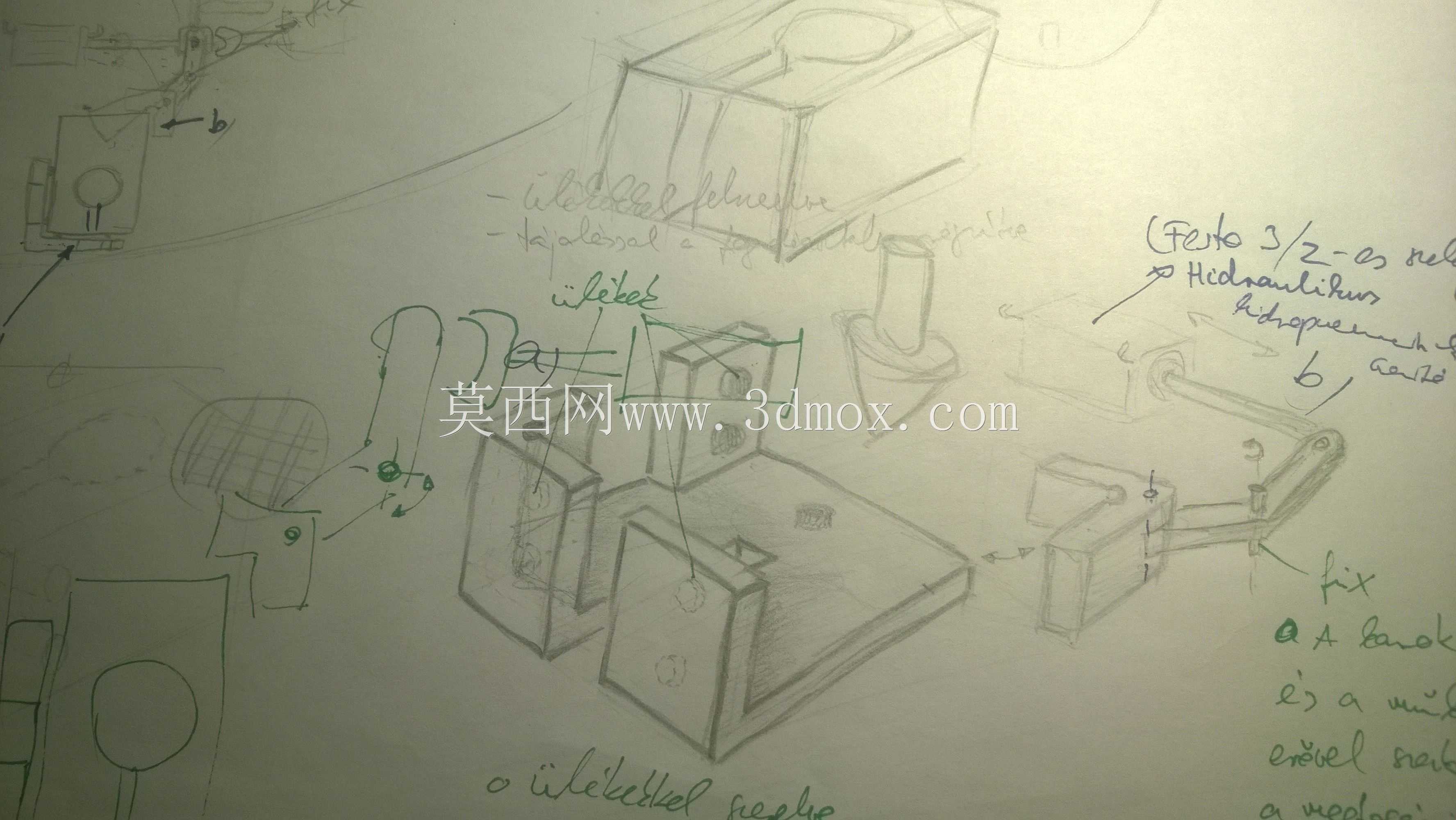

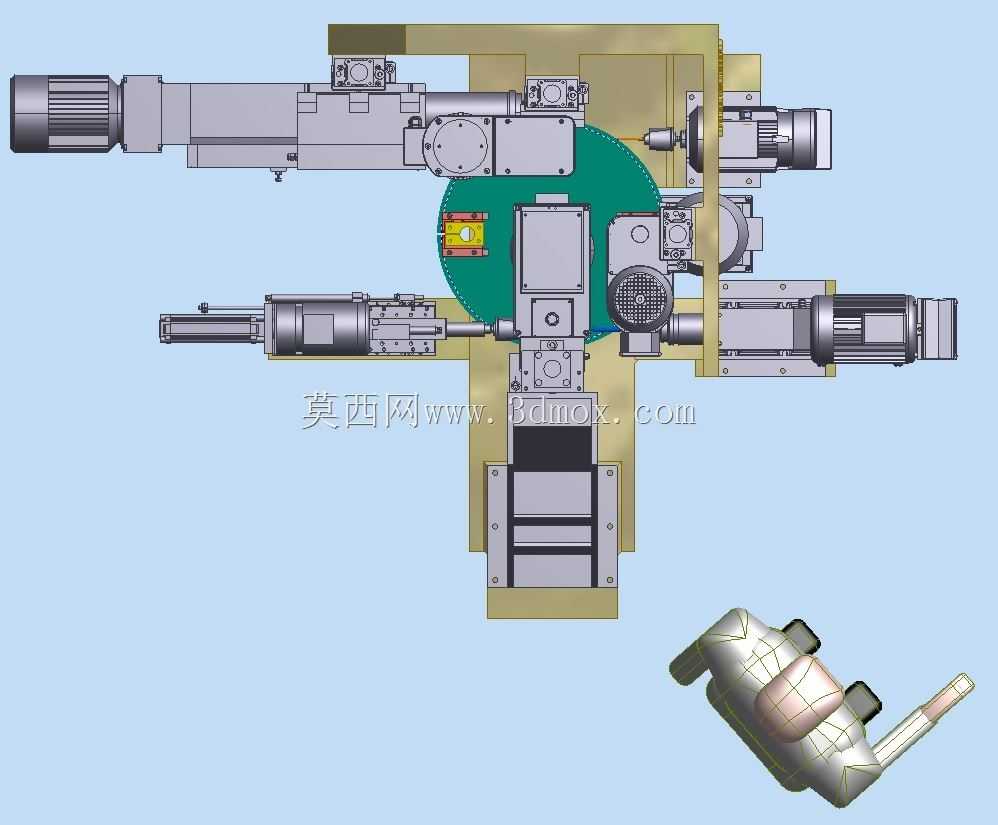

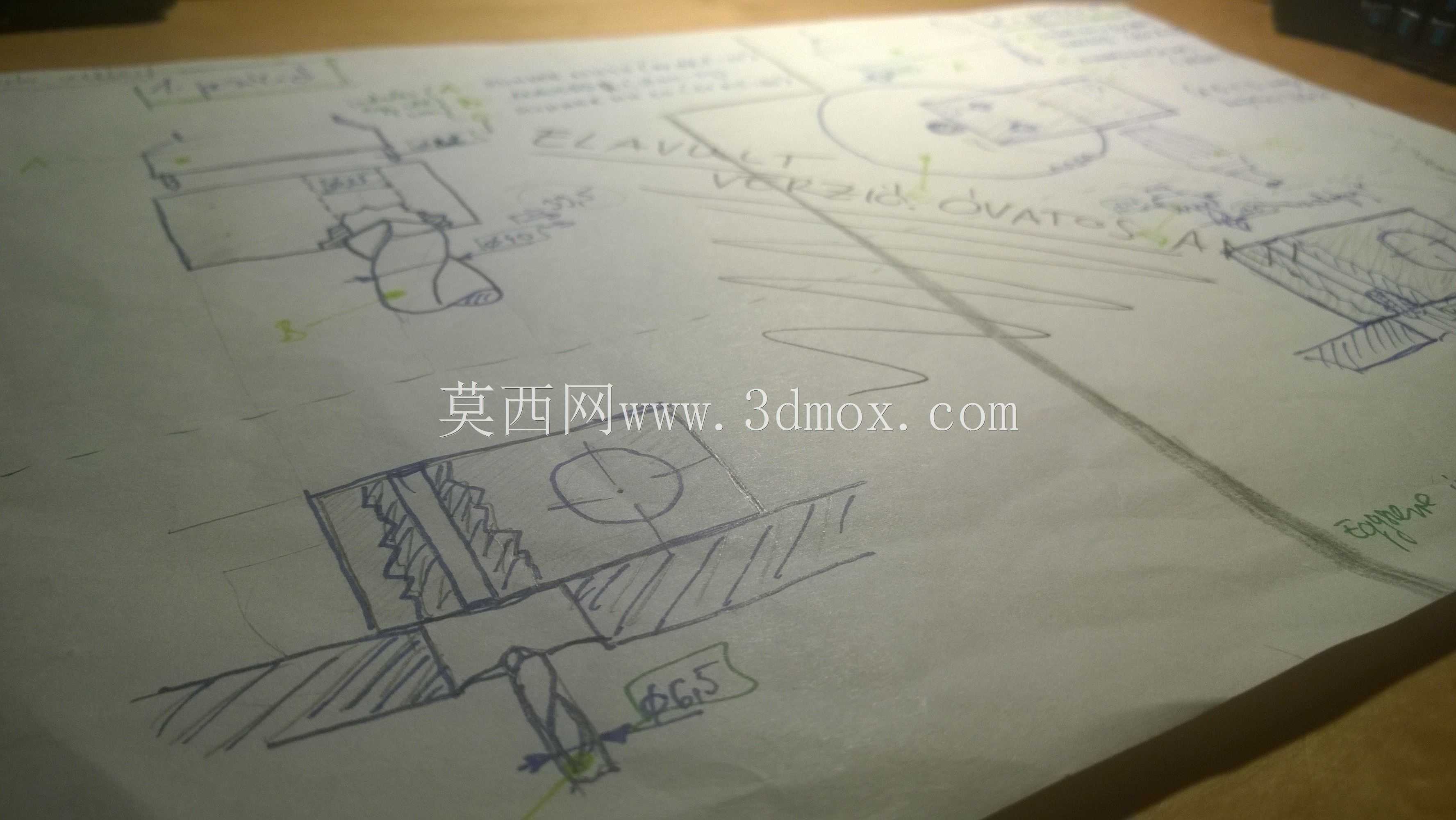

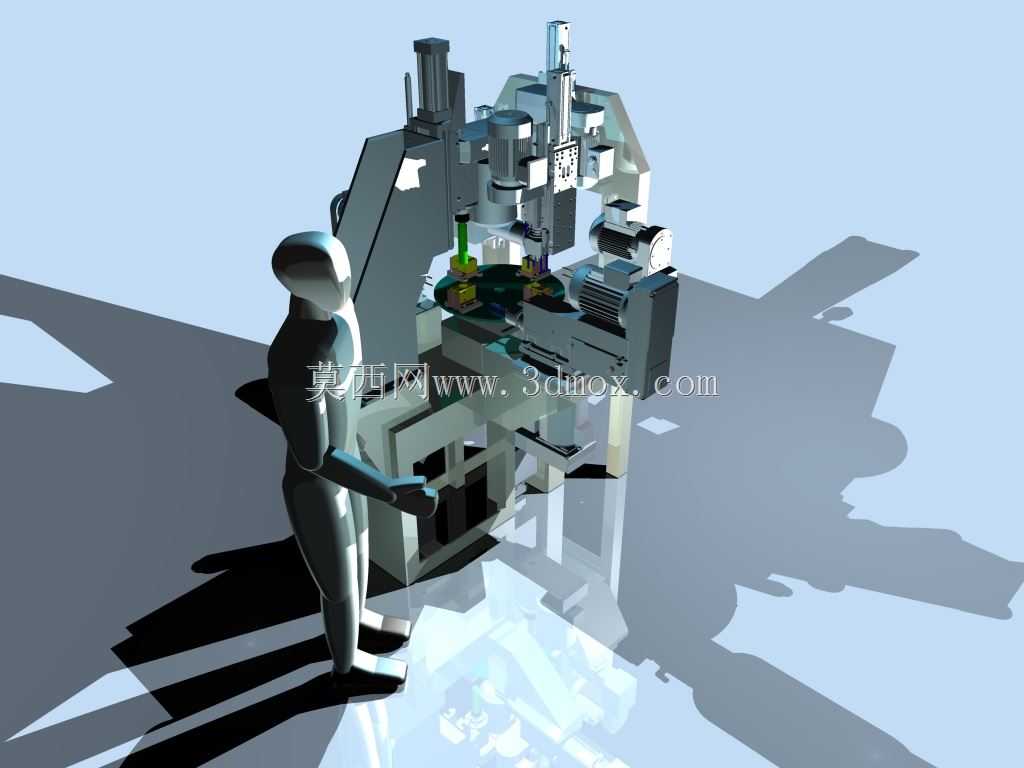

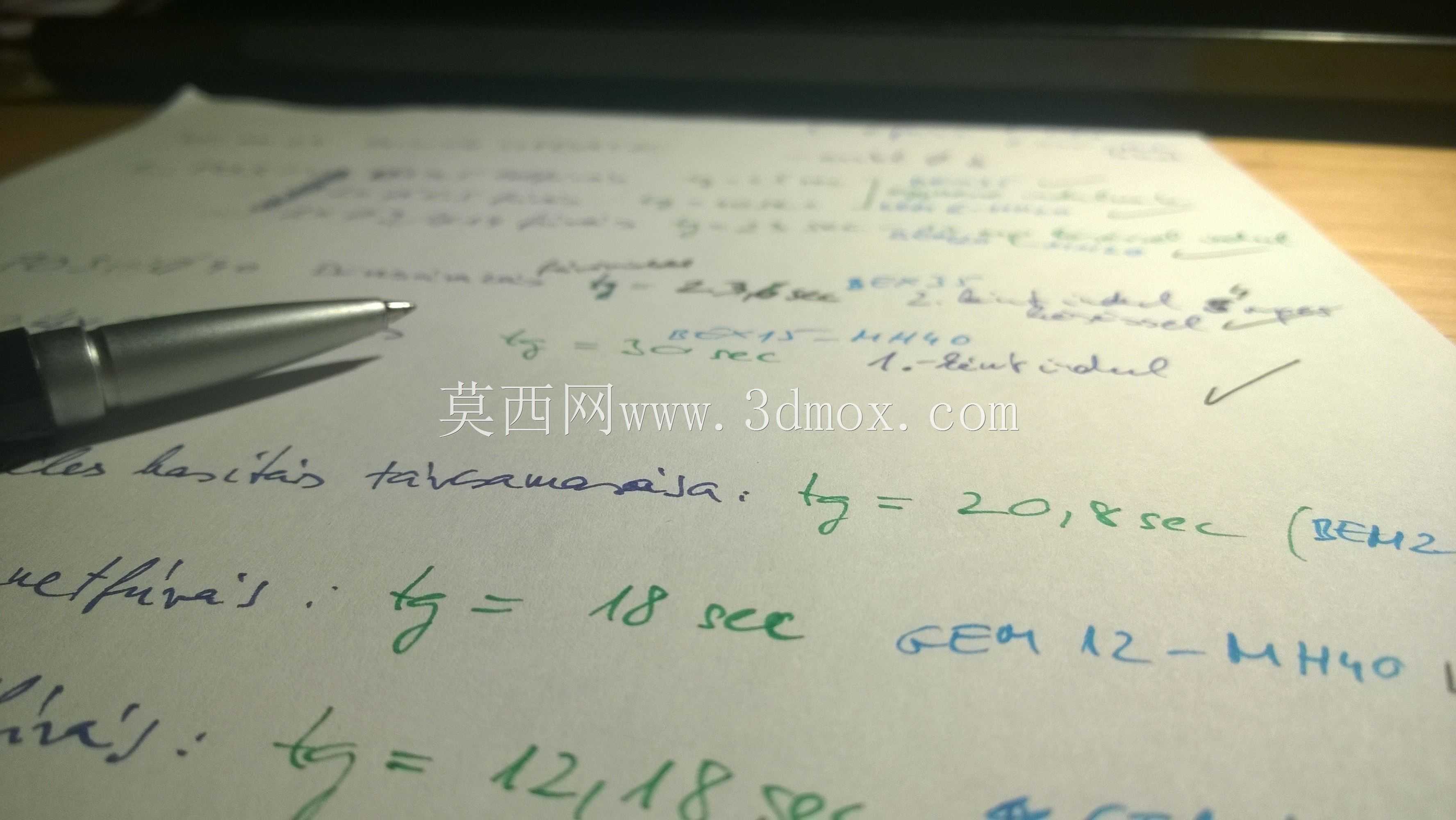

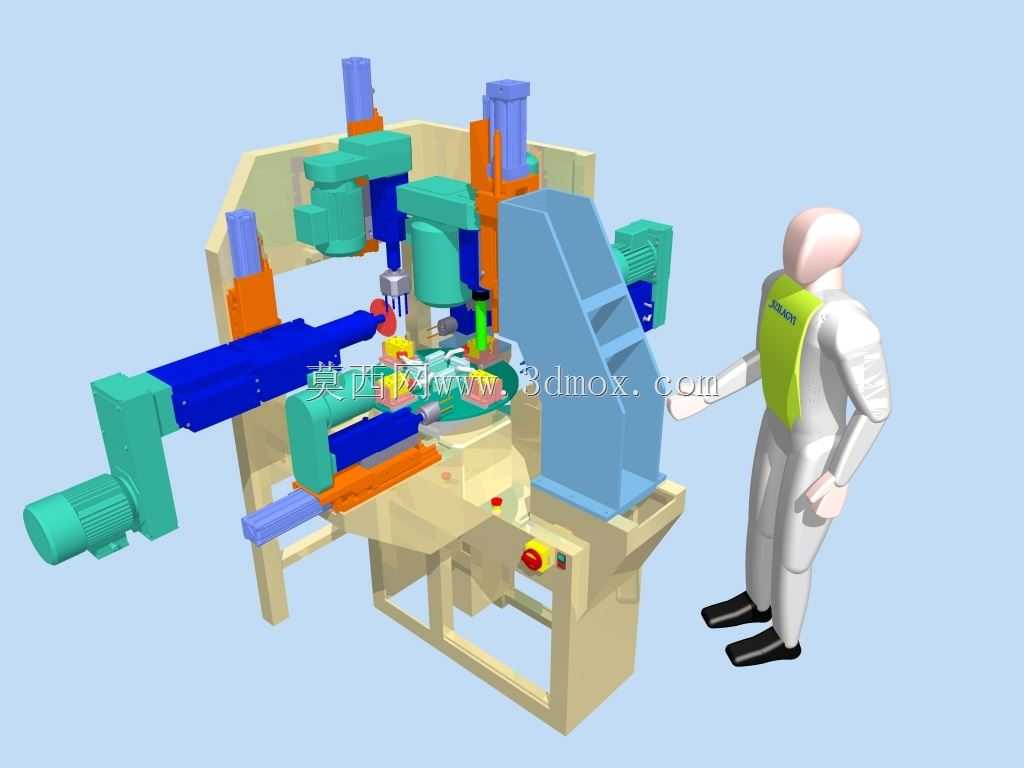

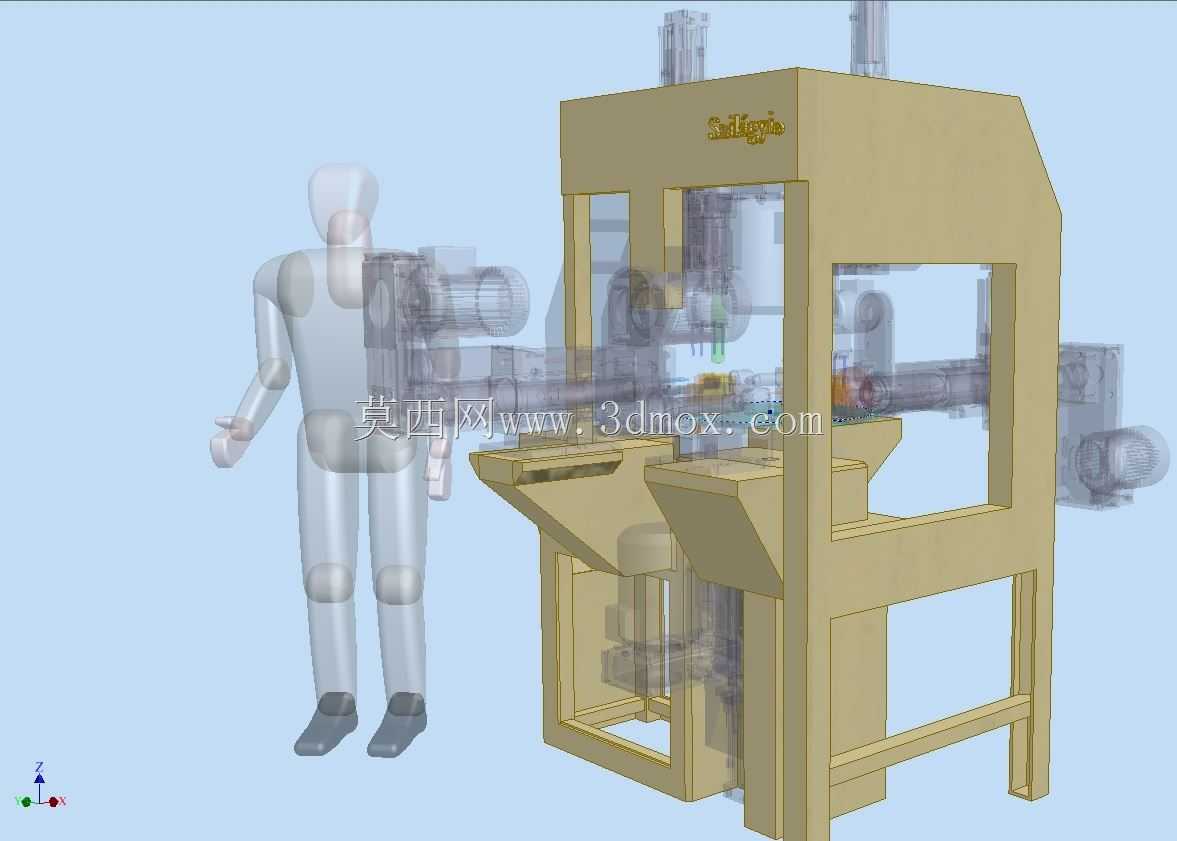

　　在中小批量精密机加工产线的工位布局中，这类集成钻切功能的工作站往往承担着异形预加工毛坯的复合工序处理任务，区别于单功能钻床或切割机的分散排布，该设备将钻孔、端面切削两个核心工序整合在同一机架主体内，省去了工序间工件转序的吊装、二次装夹找正时间，对于轮廓不规则、装夹定位基准难统一的小型结构件加工场景适配性极强。从整机结构布局来看，设备采用立式框架式焊接机架作为承载主体，底部预留的地脚安装孔可直接与车间混凝土地面通过膨胀螺栓固定，安装边界需预留单侧操作人员站位空间、后侧电控柜检修空间以及上方吊装维护的净空高度，整体占地尺寸控制在小型加工单元范畴内，无需单独做设备基础即可完成部署。核心功能实现上，旋转多工位工作台是整台设备的动作枢纽，

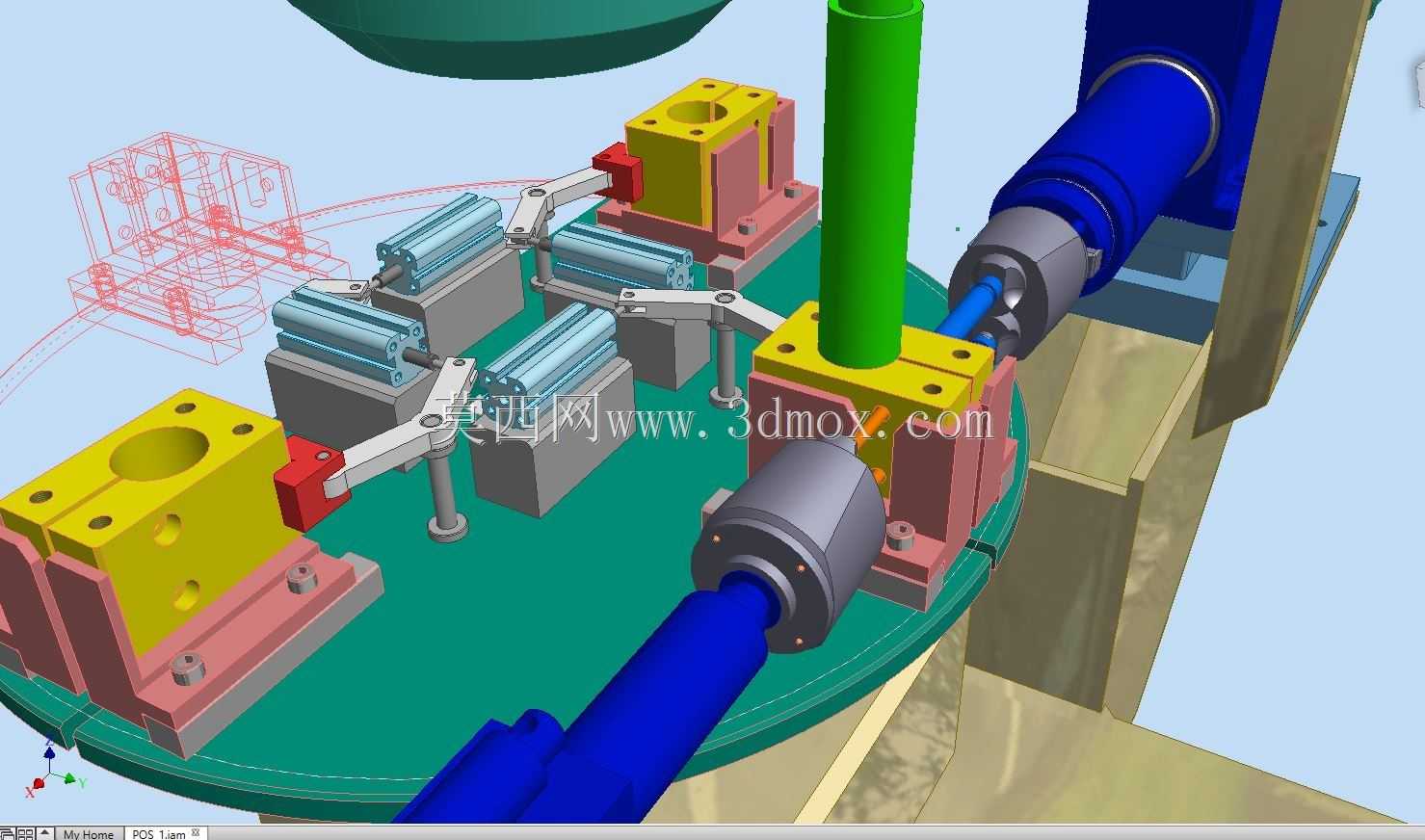

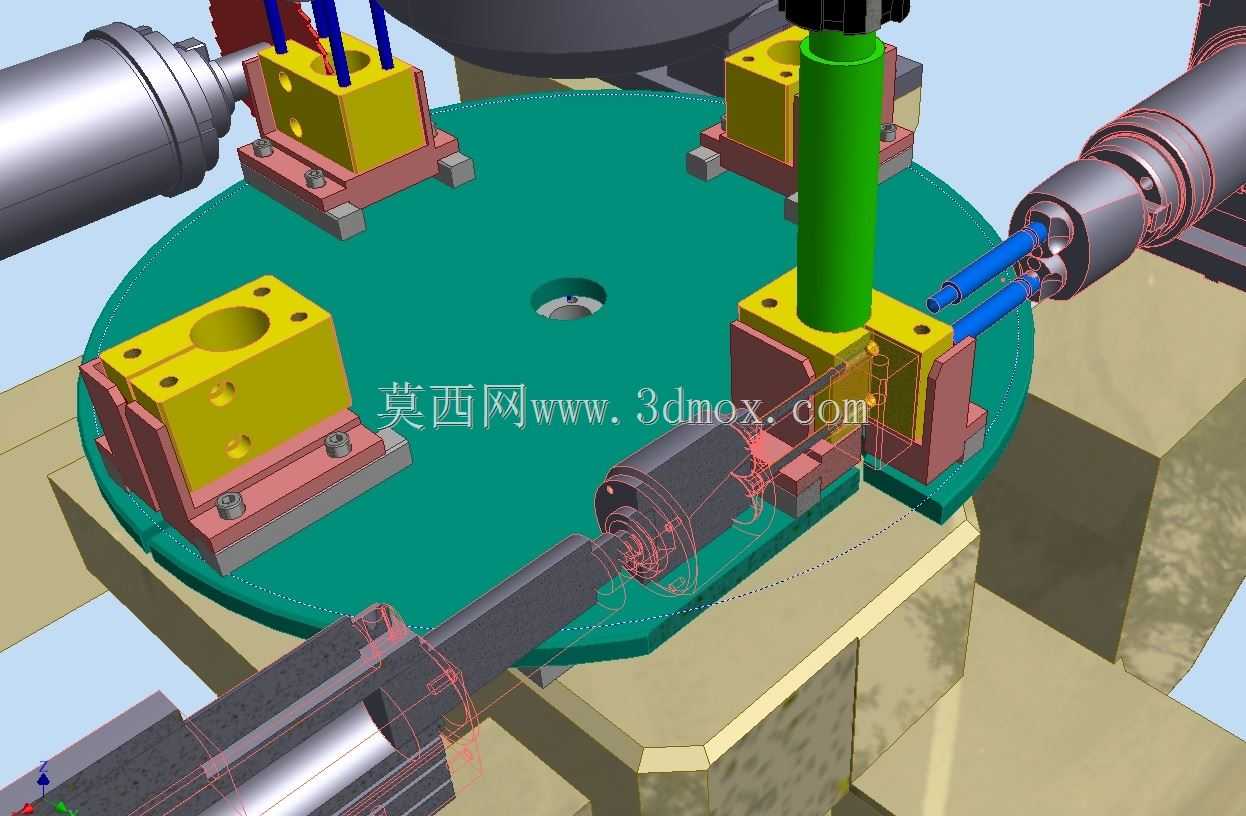

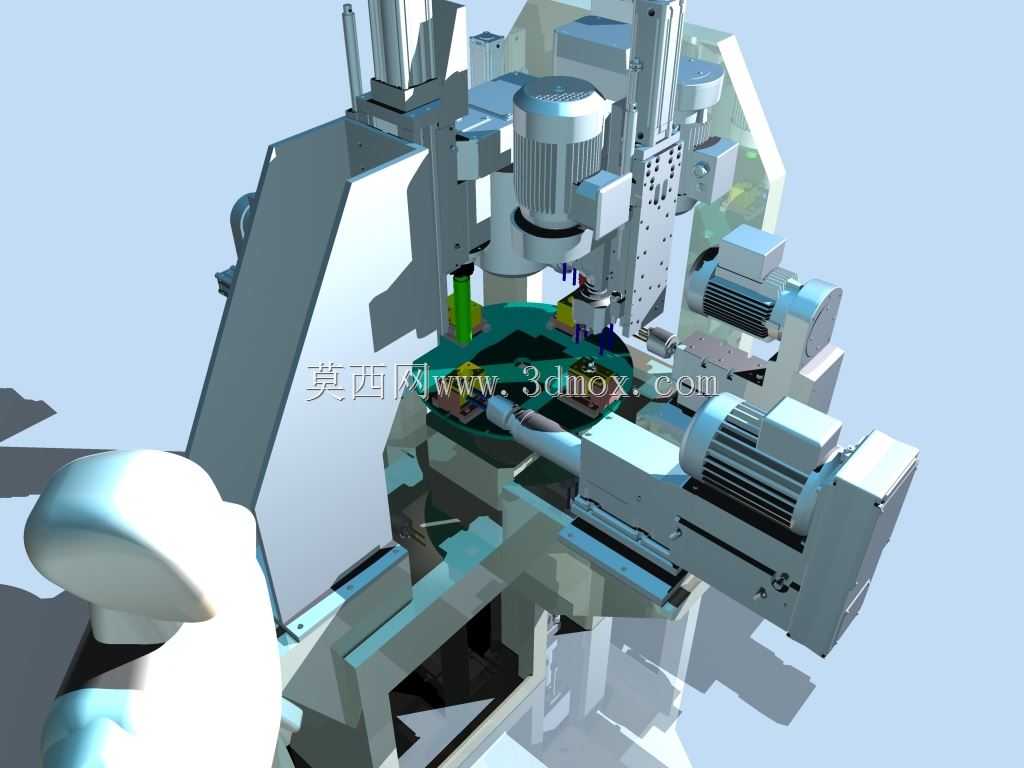

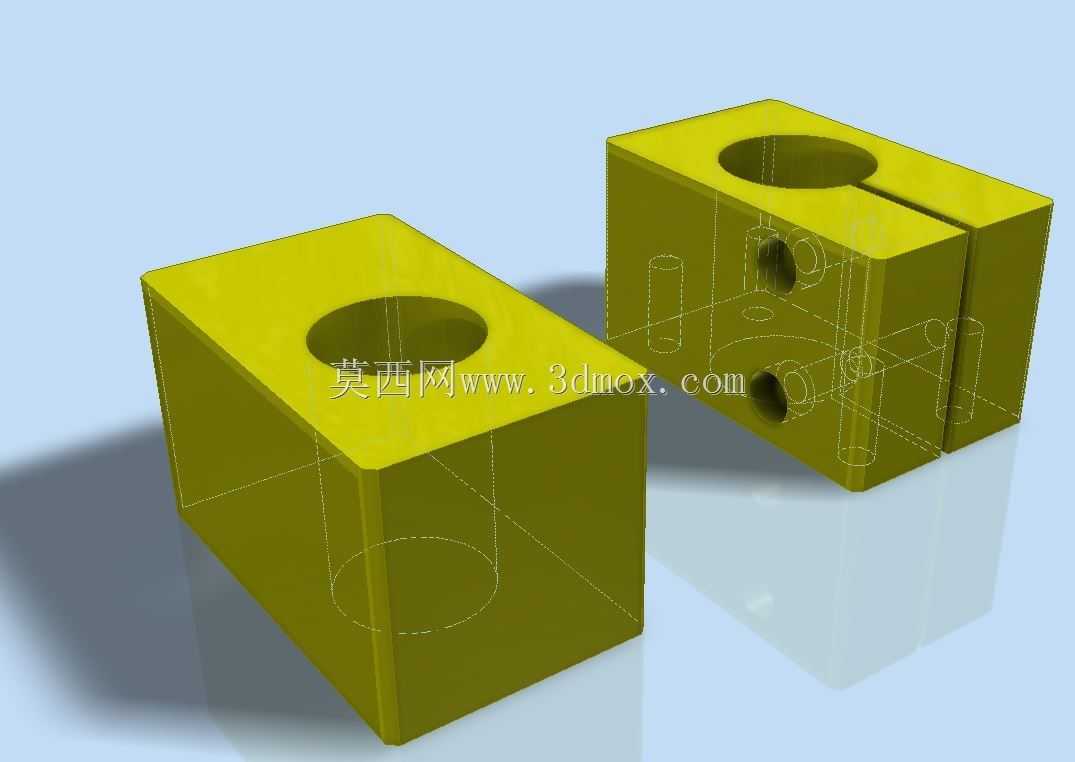

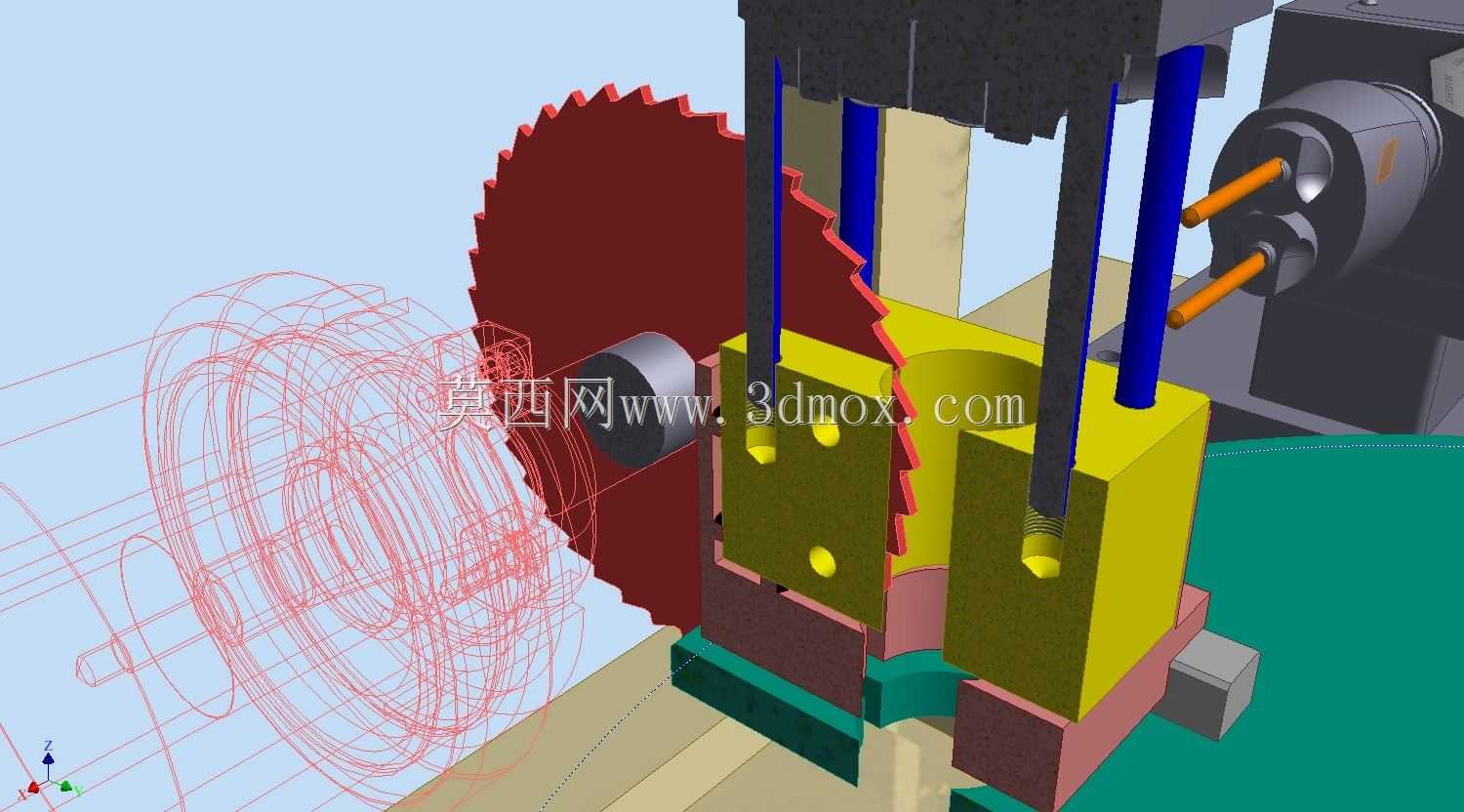

　　工作台沿圆周方向均匀分布装夹工位，每个工位配套对应工件轮廓的定位夹具与气动压紧结构，工作台通过底部的间歇分割器驱动，可精准停位至钻孔工位、切割工位以及上下料工位，停位精度可满足钻切工序的同轴度与位置度要求。钻孔单元布置在工作台上方的立式滑台上，滑台通过线性导轨导向，配合进给驱动结构可实现钻头的快进、工进、快退动作循环，主轴转速区间覆盖常见钢材、铝合金工件的钻孔工艺参数范围，可根据加工材质更换对应规格的钻夹头与刀具。切割单元采用侧置式安装布局，动力头沿水平方向进给，可对工件端面、台阶位完成切削修型，切割动力头的进给行程与钻孔单元的动作行程通过机械硬限位与电气软限位双重保护，避免动作超程引发的结构碰撞。设备的动作逻辑采用顺序控制模式，

　　操作人员在上下料工位完成毛坯装夹后，按下启动按钮，工作台自动旋转将待加工工件送入钻孔工位，钻孔单元完成进给加工后退回到位，工作台再次旋转将工件送入切割工位完成切削工序，加工完成的工件随工作台转回上下料工位时，操作人员即可完成成品拆卸与新毛坯装夹，整个动作循环可实现连续运转，单循环加工节拍可适配多数小型零件的工序加工时长需求。从设计思路层面看，该设备在结构设计时优先考虑了工序集中原则，将原本需要两台设备、两次装夹完成的加工内容整合到单台设备上，既减少了车间设备的占地占用，也降低了操作人员的劳动强度，同时避免了二次装夹带来的定位误差，对于加工精度一致性要求较高的零件批次加工有明显优势。机架设计时采用了方管焊接后去应力处理的工艺，

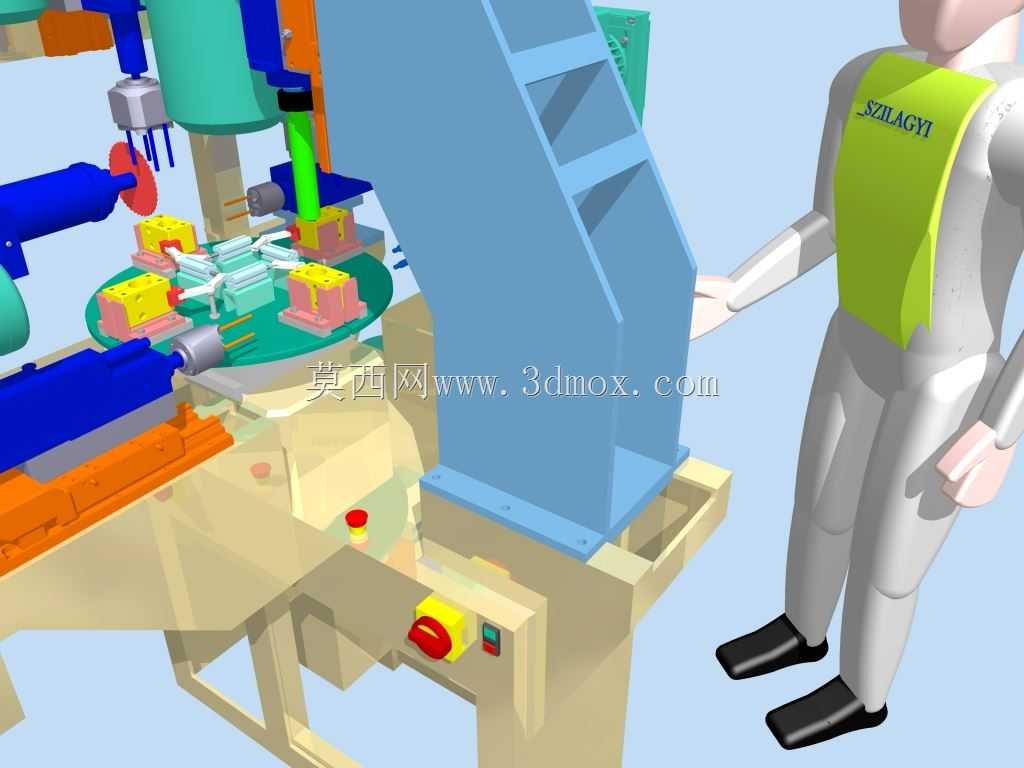

　　避免长期受切削振动影响出现机架变形，各运动单元的导轨、丝杠安装面均预留了刮研调整余量，可在装配时通过配磨垫片调整运动精度，确保主轴与工作台的垂直度、动力头与工作台的平行度满足加工精度要求。管线布置上，所有气动管路、动力线缆均沿机架内侧的线槽排布，运动部位采用拖链防护，避免加工过程中产生的切屑飞溅刮擦管线，同时也方便后期维护时的线路排查。操作位设置在设备正面的上下料工位侧，操作按钮盒布置在操作人员伸手可及的机架侧面，高度符合人体站立操作的舒适区间，设备的运动区域外围预留了安全防护安装位，可后期加装安全光栅与防护门板，避免加工过程中切屑飞出、刀具断裂引发的安全隐患。在实际产线应用中，这类钻切工作站可直接接入小型零件加工流水线，作为线边加工单元使用，也可单独作为独立工位完成小批量零件的复合加工，针对不同规格的工件，仅需更换工作台上的定位夹具、调整对应加工单元的进给行程与主轴参数即可快速换产，无需对整机主体结构做大幅改动，设备的通用适配性较强。
