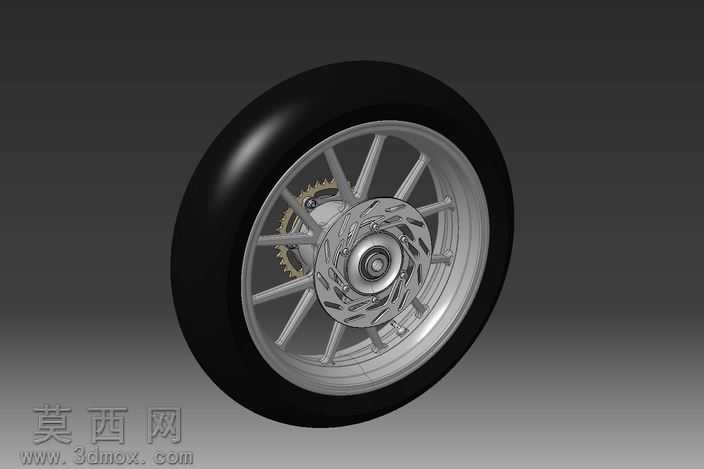

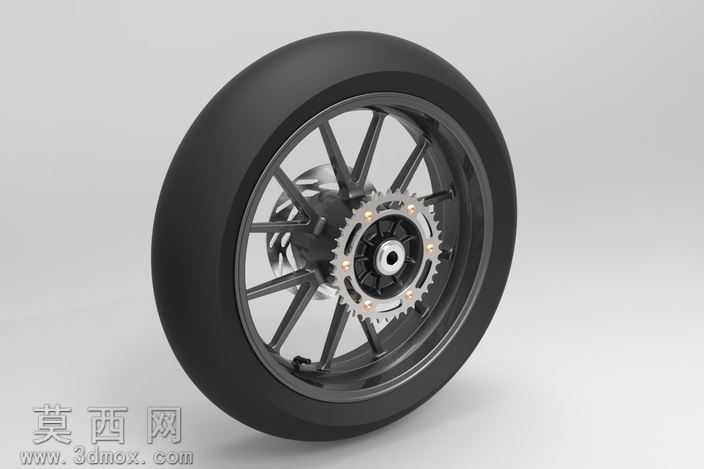

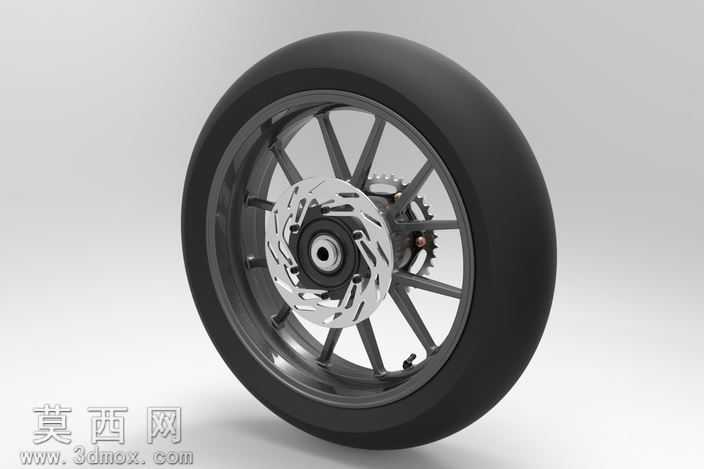

KTM DUKEII摩托车后轮高精度三维建模

本模型为适配160/60R17规格轮胎的KTM DUKEII摩托车后轮总成三维建模成果，建模过程以实车逆向测绘数据为核心依据，全程在三维建模软件中完成结构搭建，未添加额外渲染效果，最大化还原部件的真实装配逻辑与尺寸精度。建模阶段优先完成核心承载结构的搭建：首先构建轮辋主体，依据17英寸轮辋的标准安装尺寸确定轮缘、胎圈座的轮廓参数，匹配160宽度轮胎的安装需求，轮辐采用多辐条放射式结构，每根辐条的粗细、倾斜角度、与轮辋和轮毂的连接过渡圆角均严格对照实车测量数据绘制，保证辐条的受力结构还原度达到100%。轮毂部分区分轴承安装位、刹车盘安装座、链轮固定座三个核心功能区域，轴承安装孔的内径、深度、同轴度公差完全参照实车接口参数设置，确保虚拟装配时可与对应规格的后轮轴、轴承部件完全匹配。刹车盘组件采用浮动式碟刹结构建模，还原了刹车盘的通风散热槽、划线纹理、固定螺栓孔位的分布规律，刹车盘与轮毂连接的浮动卡扣结构也做了等比例还原，可清晰展示碟刹系统的装配关系。后轮链轮部分依据实车传动比对应的齿数绘制齿形，链轮与轮毂的连接螺栓、缓冲衬套的位置和尺寸均严格按照实测值设置，还原链条传动的对接结构。轮胎部分还原了160/60R17公路胎的胎面弧度、胎壁厚度，胎面的排水花纹、胎侧的标识区域做了近似还原，保证轮胎与轮辋的装配贴合度符合真实状态。建模过程中对所有接口的偏移量做了精准校准，包括轮轴的同轴度、刹车盘与卡钳的安装间隙预留、链轮与链条的啮合位置对齐，所有关键装配尺寸的还原度达到100%；对于轮毂内部的集线结构、轮胎内部的非外露次要细节，采用近似建模的方式还原整体形态，在保证模型整体装配精度的前提下，兼顾了细节的还原度与模型的轻量化表现，可用于摩托车结构教学、改装方案验证、虚拟装配演示等场景。
