电动超级摩托车用同步电机转子定子结构

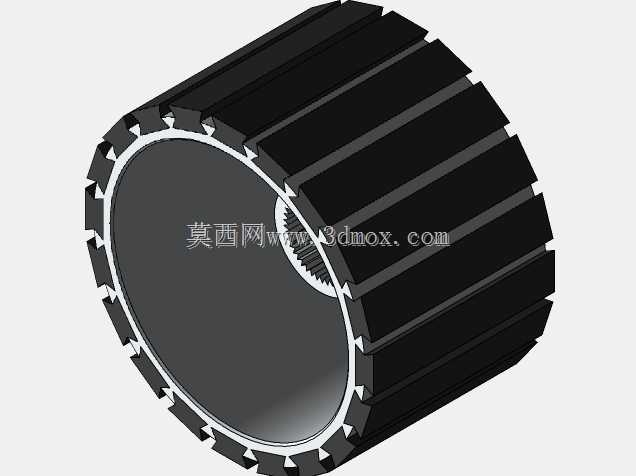

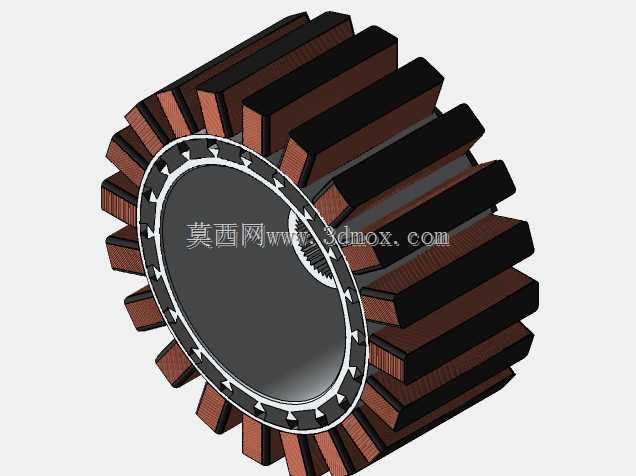

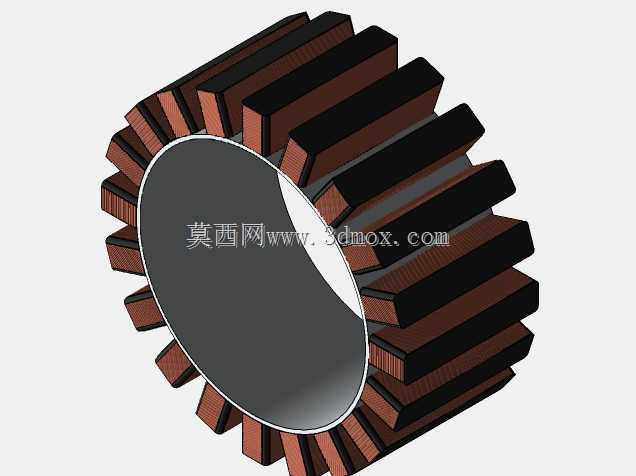

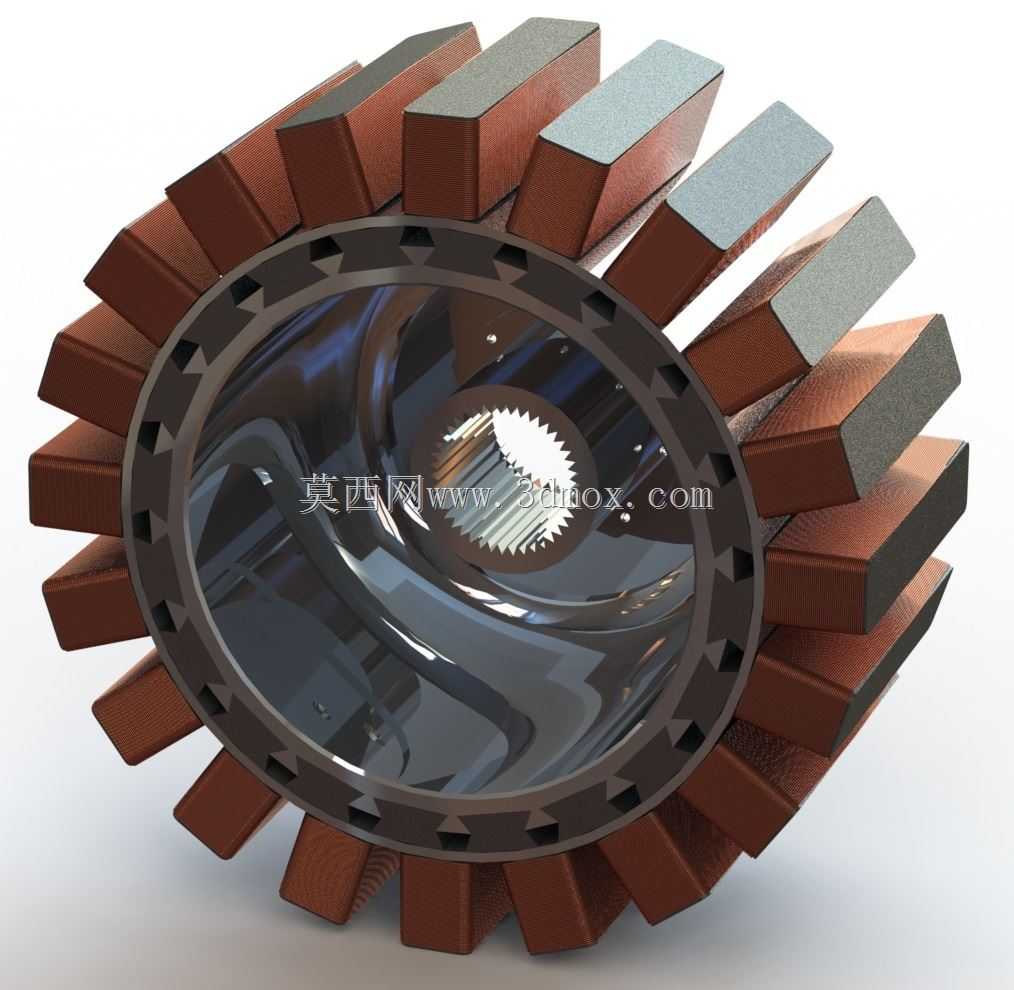

该同步电机结构主要面向高性能电动超级摩托车的动力驱动场景，作为整车动力输出的核心部件，承担着将电能转化为旋转机械能、为车辆行驶提供持续扭矩输出的核心作用，适配大扭矩瞬时响应、高转速持续运转的高性能两轮电驱出行需求。从功能特性来看，该结构采用内转子外定子的经典布局，转子中心部分集成布置二十个永磁体，能够在运转过程中形成稳定的恒定励磁磁场，配合定子外侧布设的二十个铜制线圈，每个线圈按照五十圈的绕制规范完成排布，可在通入交变电流时产生均匀的旋转磁场，与转子永磁磁场形成稳定的电磁耦合，实现电能到机械能的高效转化，能够满足电动超级摩托车急加速、高巡航转速下的动力输出需求，兼顾低速大扭矩与高速高功率的动力特性。在设计思路层面，该结构围绕长方形物体上线圈布设的工艺可行性展开优化，摒弃了传统圆形线圈槽的常规设计，采用适配矩形绕组成型的齿槽结构，既能够提升线圈绕制的规整度，提高槽满率来提升功率密度，也能减少线圈端部的无效长度，降低铜损提升运转效率；同时设计过程中针对永磁体与定子内圈的磁干扰问题做了结构预留，为后续优化磁路、减少漏磁、避免磁场干涉提供了调整空间，可进一步优化运转平顺性与能量转化效率。从外形尺寸与安装边界来看，该结构采用圆盘式径向布局，整体外径适配超级摩托车后轮摇臂之间的安装空间，轴向厚度控制在不超出后轮单侧摆动范围的尺寸区间内，转子中心设置的内花键结构可直接与摩托车后轮传动主轴配合，无需额外加装传动转接部件，既能够减少动力传递路径上的损耗，也能缩减动力总成的整体占用空间，为整车电池组、电控系统的布设留出更多余量；定子外侧预留的安装定位凸台，可直接与电机壳体、后摇臂的安装位精准对接，安装孔位的排布符合高性能电摩的通用安装规范，能够实现快速装配定位，适配不同调校版本的高性能电动两轮车动力改装与整车装配需求。
