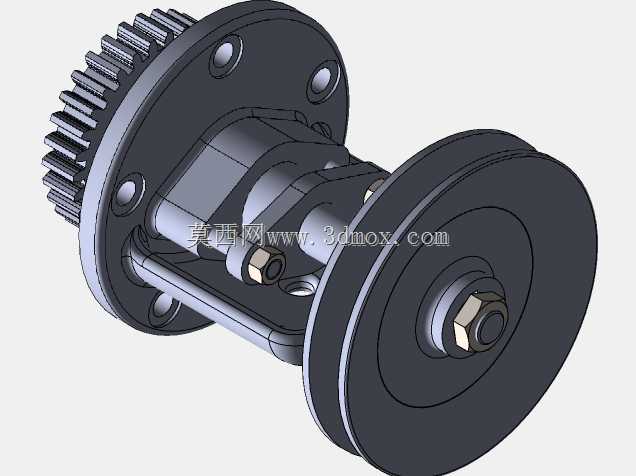

带齿轮输出端的V型三角皮带传动结构

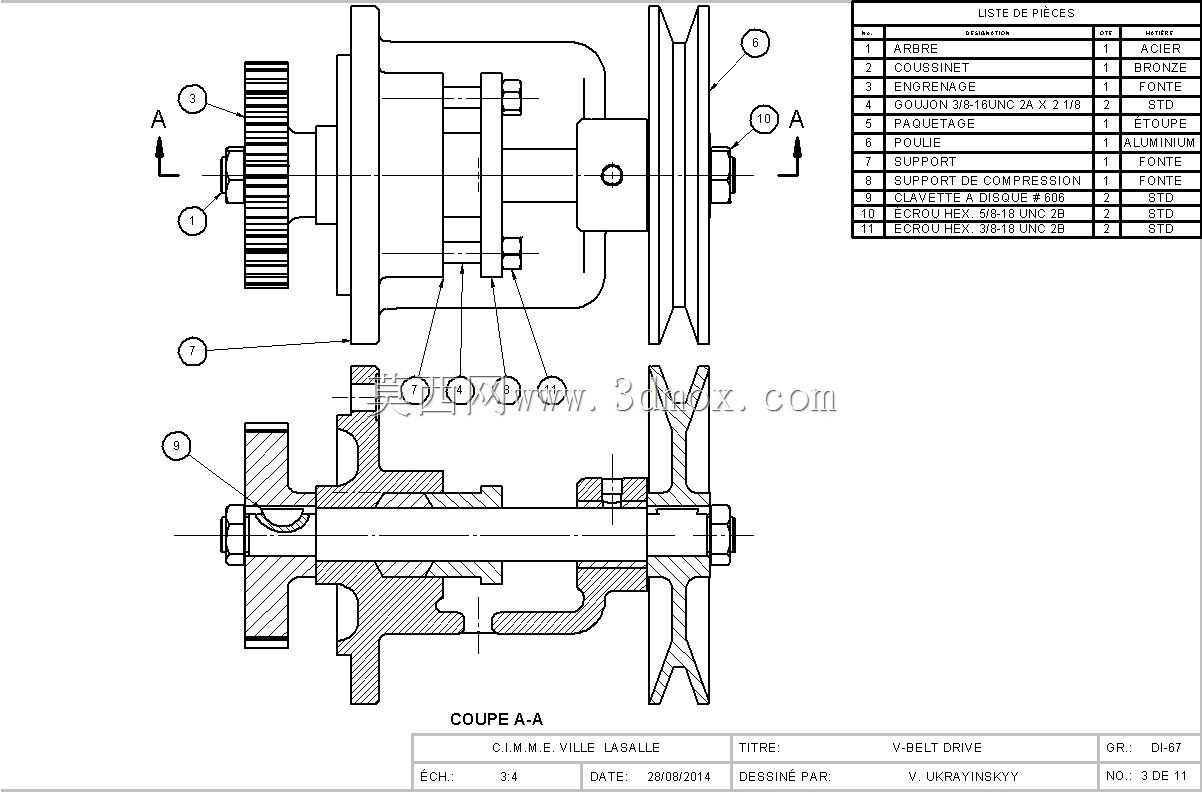

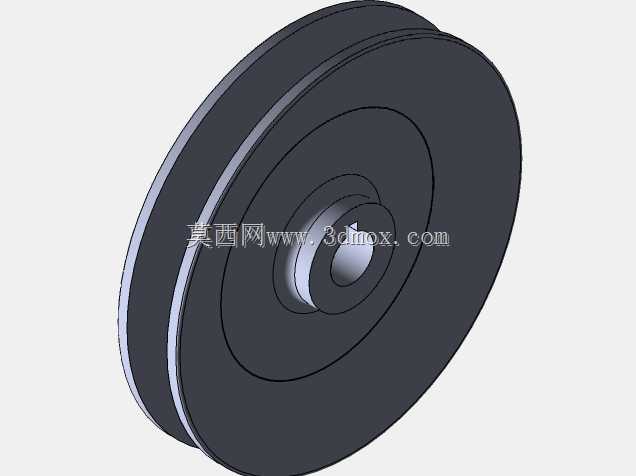

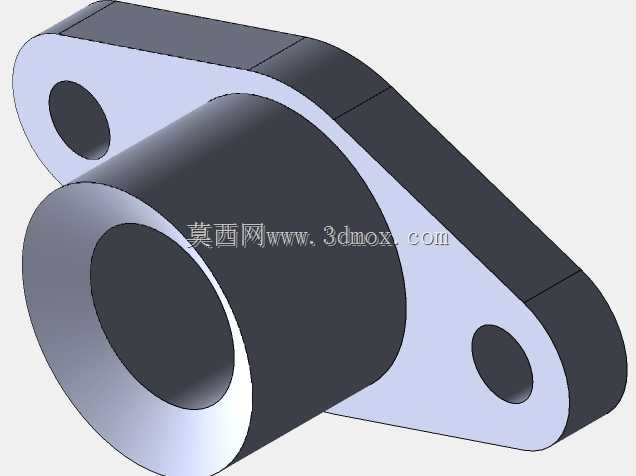

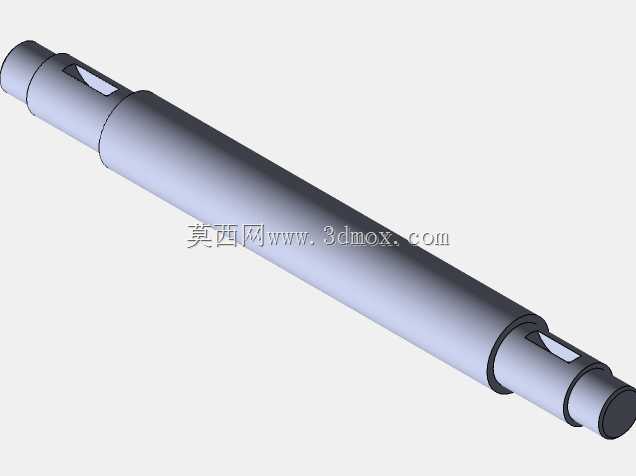

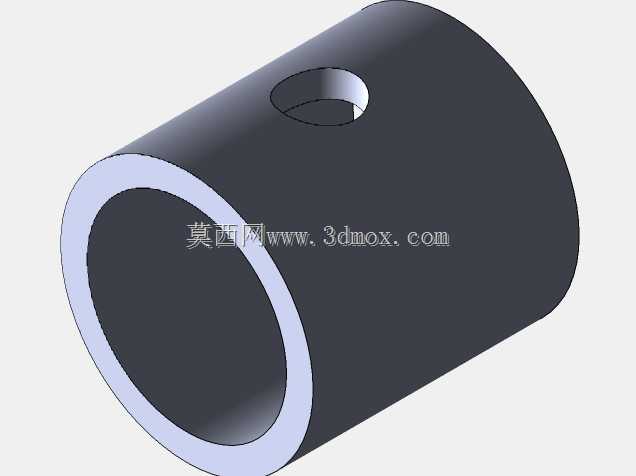

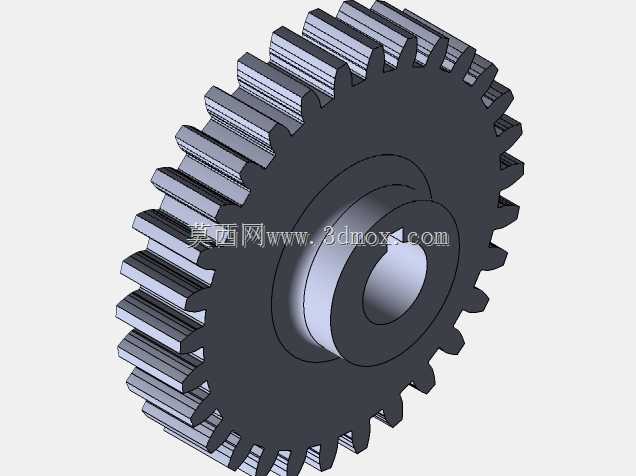

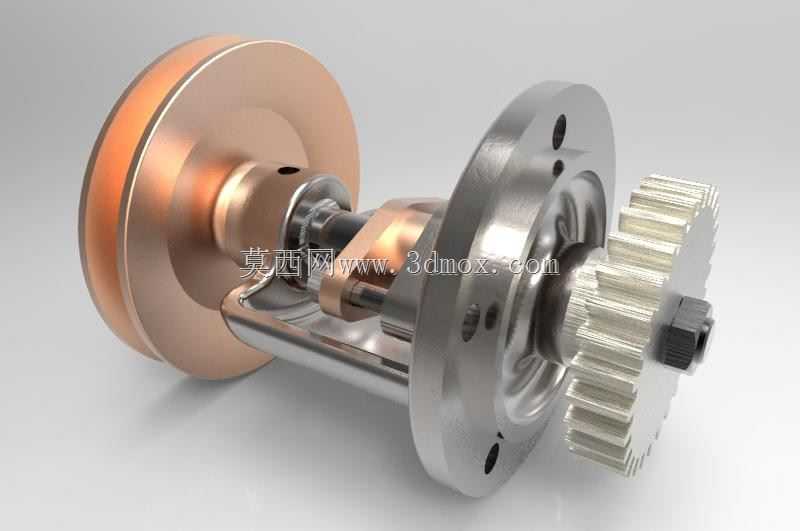

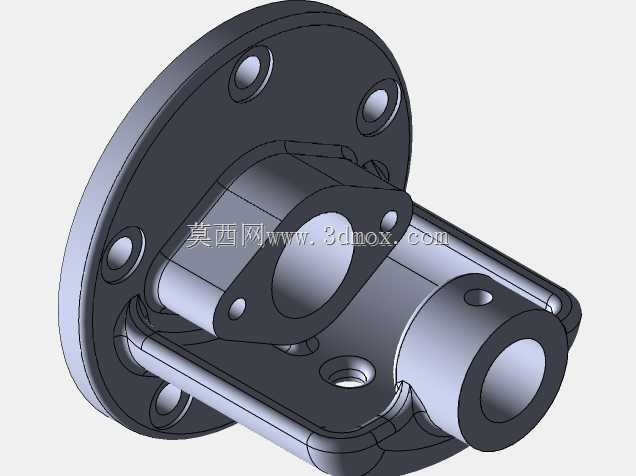

这套带齿轮输出端的V型三角皮带传动结构，是工业传动场景中应用极为广泛的动力传递单元，常见于中小型轻工设备、农用加工机具、小型机床进给系统以及老式内燃机附属驱动机构中，承担着将原动机的高转速低扭矩输出，通过带传动的缓冲特性与齿轮副的减速增扭特性结合，平稳传递至执行端的核心作用。在实际生产场景中，这类传动结构往往布置在原动机与工作端之间，既可以利用三角皮带的柔性传动特性，吸收启动瞬间的冲击载荷，避免刚性连接导致的齿轮打齿、轴系过载断裂问题，又能通过末端的齿轮输出结构，实现精准的转速匹配与扭矩放大，适配需要稳定传动比的工作工位。从功能特性来看，这套传动结构采用双槽V带轮作为动力输入端，能够兼容两根标准V型三角带的安装需求，相比单槽带轮大幅提升了动力传递的上限，可适配数千瓦级别的动力输入；带轮与主轴之间采用键连接周向固定，配合轴肩与锁紧螺母实现轴向定位，保证高速运转下不会出现窜动问题。主轴中段设置有铜质滑动轴承衬套，能够在缺少持续油脂润滑的工况下维持低摩擦运转，降低长期使用的维护成本；输出端的圆柱直齿轮采用渐开线齿形设计，齿部经过加厚处理，能够承受短时的冲击载荷，可直接与工作端的从动齿轮啮合，也可通过连接法兰对接联轴器输出动力。设计过程中，工程师充分考虑了不同安装场景的适配性，整体结构采用同轴式布局，输入带轮与输出齿轮的回转轴线完全重合，大幅降低了安装时的同轴度调校难度；安装边界上，输入端带轮的径向尺寸控制在合理范围，避免带轮直径过大导致的防护罩尺寸超标，输出端齿轮的分度圆直径与输入端带轮的直径比经过严谨计算，匹配常规四级电机的额定转速，可直接输出适配多数轻工设备的工作转速。整套结构的壳体部分采用一体化铸造的支撑结构，两个轴承安装位的同轴度经过精加工保证，既可以通过法兰面固定在设备的机架立板上，也可以通过底部的安装脚采用螺栓卧式固定，适配不同的设备安装空间需求。在实际运转过程中，V带传动段还能起到过载保护的作用，当工作端出现卡滞过载时，三角皮带会在带轮槽内发生打滑，避免动力端与执行端的零部件因为过载发生损坏，相比纯齿轮刚性传动的结构，大幅降低了设备故障后的维修成本与停机时长，非常适合工况存在波动、维护条件有限的生产场景使用。
