Qimarox垂直往复式产品输送升降设备

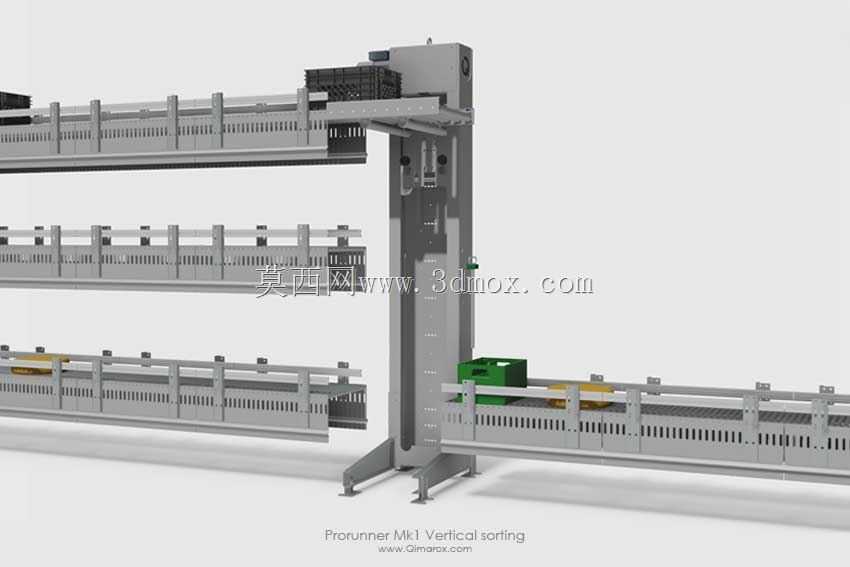

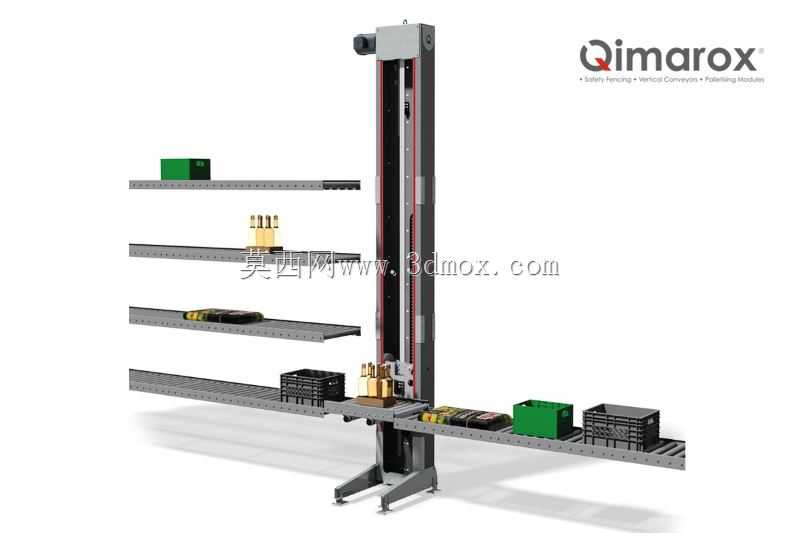

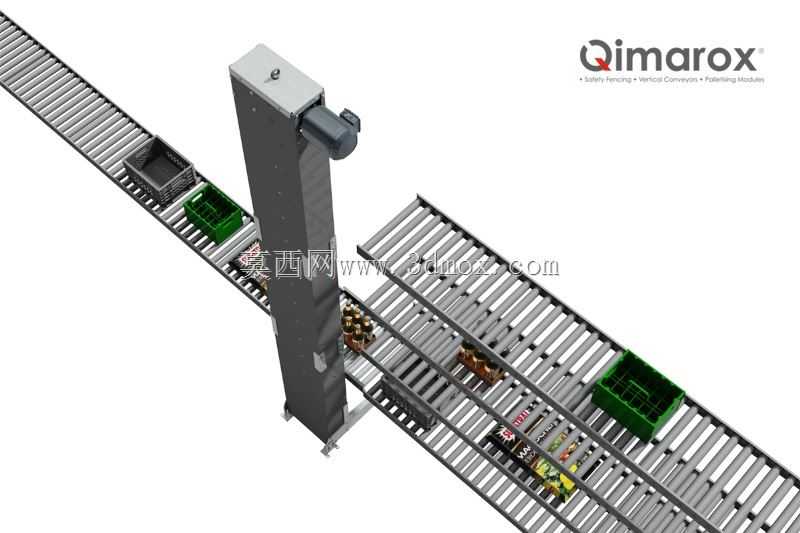

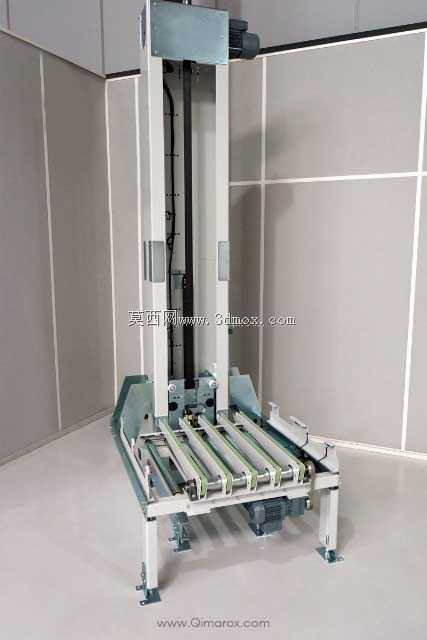

　　在电商仓储、快消品生产、食品包装等多层车间或立体仓储场景中，不同楼层输送线之间的物料转运一直是产线布局的核心痛点之一，常规的连续式提升机往往存在占地宽、重载稳定性不足、维护点多的问题，而这款不连续运行的垂直升降输送设备，正是针对这类中小载荷高频转运需求开发的专用机型。从现场安装的边界条件来看，该设备采用单立柱落地式安装结构，底部仅需通过膨胀螺栓固定在平整的混凝土地面上即可，不需要额外开挖地坑，立柱整体高度可根据现场楼层差灵活调整，标准适配2-4层的楼层输送对接，设备本体的水平投影宽度仅1.2米左右，进深方向预留1.8米的安装检修空间即可完成部署，相比双立柱结构的提升机，占地空间压缩近40%，非常适合老车间改造时空间局促的布局场景。

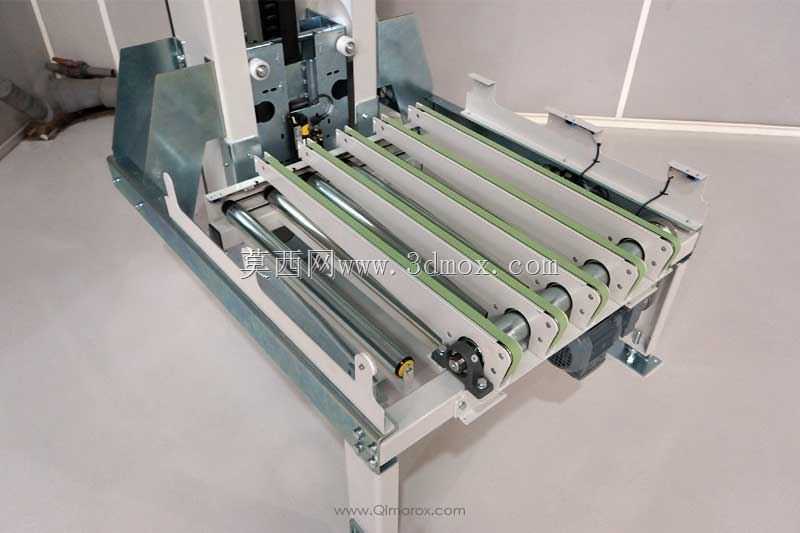

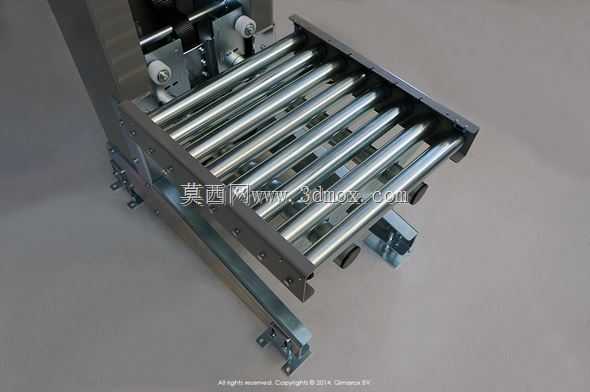

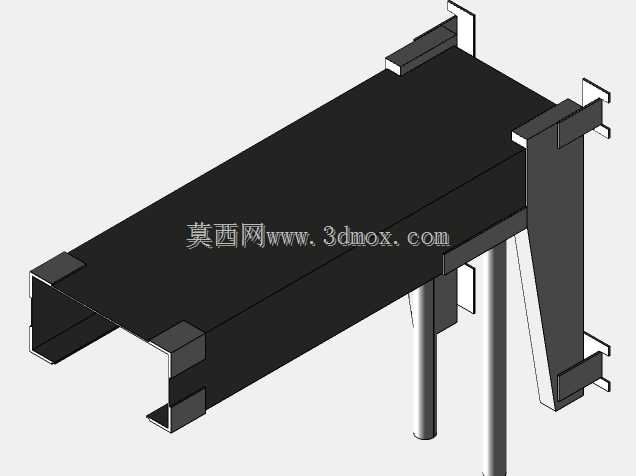

　　设备的承载输送架采用模块化的辊道搭配皮带组合结构，设计额定承载重量为100kg，可兼容常规的瓦楞纸箱、塑料周转箱、木托盘、软包装袋以及纸质杂志捆包等多种常见的工业包装物料，不需要针对特定物料更换载具，当输送架运行至与楼层水平输送线齐平的位置时，载架上的动力辊道会与外部线体同步联动，自动完成物料的移入或移出，整个转运过程不需要额外的推料或移栽机构，减少了故障点。从结构设计的逻辑来看，整机的主立柱采用型钢焊接后整体去应力加工，导轨安装面经过铣削加工保证直线度，升降驱动采用顶部安装的伺服电机搭配同步带传动，传动间隙小，启停位置精度可控制在±2mm以内，完全满足自动化输送线的对接精度要求；设备的配重块集成在立柱内部的空腔中，

　　外部设置全封闭的钣金防护罩，既避免了运行过程中人员误入的安全风险，也能减少车间粉尘对传动部件的污染，日常维护仅需要定期检查同步带张紧度、给导轨加注润滑脂即可，日常维护工作量极低。在运行逻辑上，该设备采用不连续的往复运行模式，即接到楼层的取料信号后才运行至对应楼层完成物料接驳，不需要持续空载循环运行，相比连续式提升机能耗降低30%以上，每小时最大可完成650次的往返转运，完全能满足中高产能的产线转运需求。载架上的输送结构做了分区设计，中间段采用重力辊道结构，物料移入后可依靠自重保持定位，不需要额外的阻挡机构，两端对接位置采用窄皮带传动，保证与外部线体对接时物料过渡平稳，不会出现卡箱或掉件的问题。针对食品、医药等对卫生要求较高的场景，

　　设备的外罩可选用304不锈钢材质，所有的传动部件均设置在设备内部，外表面无突出的螺栓或死角，便于日常清洁擦拭；针对电商仓储的散单输送场景，载架上可加装条码识别安装位，方便集成到WMS仓储系统中完成物料的自动楼层分配。设备的电气控制箱集成在立柱下部的侧面，预留标准的Profinet通讯接口，可直接接入车间的整体产线控制系统，不需要额外配置复杂的转接模块，安装调试时仅需要完成各楼层的位置标定、与上下游线体的信号交互即可投入使用，调试周期相比同类设备缩短近一半。从受力结构来看，单立柱的受力经过有限元校核，在满载100kg偏载的情况下，立柱顶端的形变量小于1.5mm，不会因为长期运行出现导轨偏磨的问题，底部的安装脚座设计有长条形调节孔，可在安装时微调立柱的垂直度，降低了对地面施工精度的要求。
