剖视结构深沟球滚动轴承三维设计

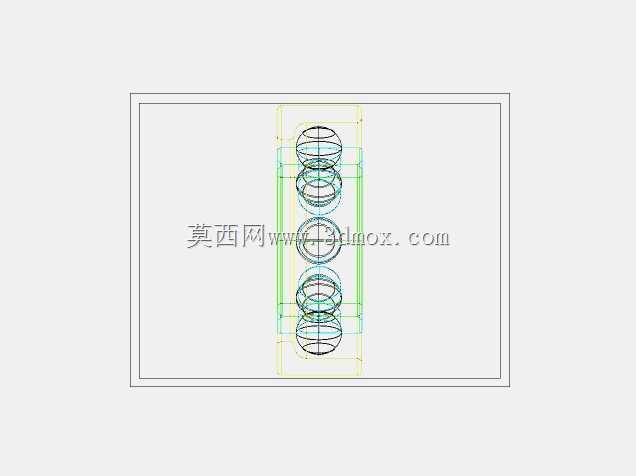

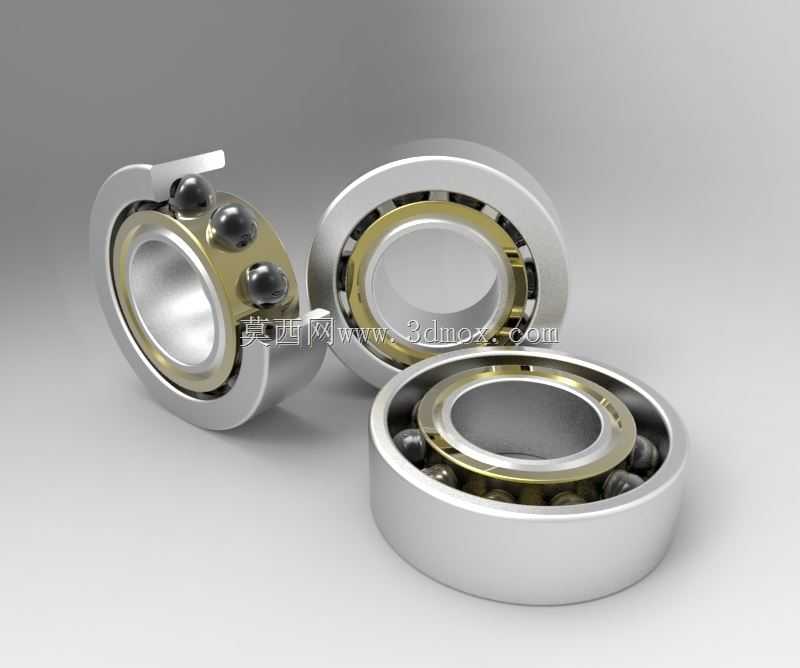

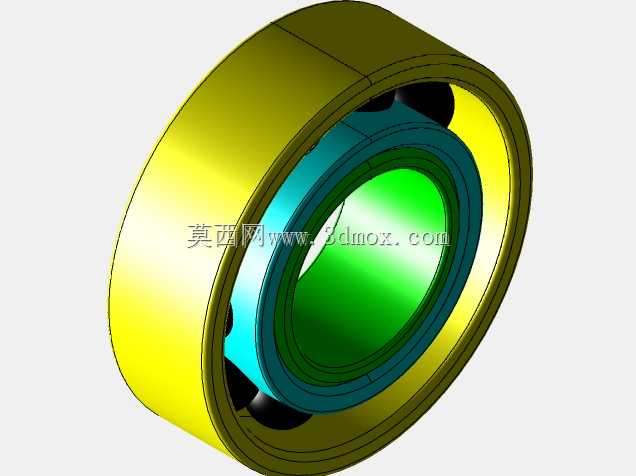

滚动轴承是旋转机械系统中应用范围最广的核心支撑部件，在各类工业设备、交通运输装备、家用机电产品中都承担着降低旋转轴摩擦阻力、约束轴系径向与轴向位移的关键作用。这款剖视展示的深沟球滚动轴承，完整还原了实体轴承的内外圈滚道、滚动体、保持架的全部结构，能够直观呈现轴承内部的配合关系与工作原理，可用于机械原理教学、设备装配演示、产品方案展示等多个场景。从实际应用来看，这类深沟球轴承主要适配中等载荷、较高转速的旋转工况，常见于中小型电机的输出端支撑、机床主轴的辅助定位、输送设备辊筒的旋转支撑、家用电机的转子固定等场景，能够承受稳定的径向载荷，同时也可承载一定比例的轴向载荷，适配多数常规旋转传动的安装需求。在功能特性上，该结构的轴承通过滚动体在内外圈滚道内的滚动，将轴与轴承座之间的滑动摩擦转化为滚动摩擦，大幅降低运转过程中的能量损耗与部件磨损，配合润滑脂填充后可实现长期免维护运转，有效提升整套设备的运行稳定性与使用寿命。设计过程中，首先根据常规轴承的载荷分布规律确定内外圈的壁厚参数，保证滚道表面具备足够的接触强度，避免长期载荷作用下出现滚道变形、点蚀等失效问题；其次滚动体的直径与数量按照滚道的曲率半径匹配设计，保证每个滚动体都能与滚道保持均匀的线接触，载荷能够均匀分散到所有滚动体上，避免局部应力集中导致的部件损坏；保持架采用兜孔结构包裹滚动体，将相邻滚动体均匀分隔开，避免运转过程中滚动体之间直接接触产生额外摩擦与磨损，同时引导滚动体在滚道内保持正确的运转轨迹。从安装边界来看，这类轴承的外圈与设备轴承座的安装孔采用基轴制过渡配合，内圈与旋转轴的轴颈采用基孔制过盈配合，安装时需通过专用工装均匀施力压装，避免通过滚动体传递压力造成滚道或滚动体损伤；轴承的轴向定位通常通过轴肩与孔用挡圈配合实现，安装时需预留合理的轴向游隙，补偿轴系运转过程中热胀冷缩产生的尺寸变化，避免轴承出现卡滞、运转阻力过大的问题。该三维模型完整还原了轴承各部件的装配关系，剖视结构能够清晰展示内部的零件配合状态，既可以作为机械设计教学的演示素材，也可用于设备装配方案的验证，帮助设计人员快速确认轴承安装位的尺寸匹配度，提前规避装配干涉、配合公差不合理等设计问题。
