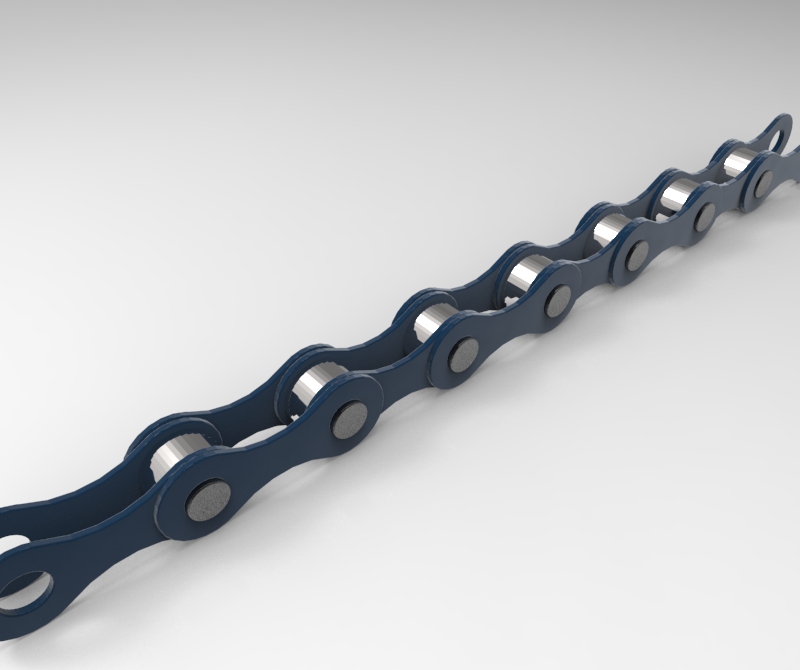

自行车传动用滚子链结构三维设计

这款自行车链环是自行车传动系统的核心承载部件，主要应用于民用代步自行车、运动山地车、公路竞速车等各类两轮脚踏自行车的动力传递场景，是连接脚踏曲柄牙盘与后轴飞轮的关键传动构件，骑行过程中用户施加在脚踏上的扭矩通过牙盘带动链环循环运转，将动力传递至后轮驱动车辆前行，其运转稳定性直接决定骑行过程的动力传递效率与骑行流畅度。从功能特性来看，该链环采用标准滚子链结构设计，由外链板、内链板、销轴、套筒、滚子五个核心部件组合装配而成，相邻链节之间通过销轴实现灵活铰接，可顺畅适配牙盘与飞轮的齿形啮合轨迹，运转过程中滚子与链轮齿面形成滚动摩擦，大幅降低传动过程中的磨损损耗，同时链板采用等强度异形轮廓设计，在保证链节整体抗拉强度的前提下，尽可能削减非受力区域的材料冗余，兼顾结构强度与轻量化需求。从设计思路层面，该链环的节距、滚子直径、内节内宽等核心参数完全匹配常规自行车传动系统的通用安装标准，可直接适配市面上绝大多数常规规格的自行车牙盘与飞轮，无需额外修改安装接口；链板表面做了平滑过渡处理，避免应力集中导致的链板断裂风险，销轴与链板之间采用过盈配合、与套筒之间采用间隙配合的装配方案，既保证链节连接的牢固性，又能让相邻链节保持顺畅的转动自由度，适配链轮转动过程中的弯折角度变化。从安装边界与尺寸适配来看，该链环的单节长度、整体组装后的总长度可根据不同车型的轴距需求灵活调整链节数量，安装时只需匹配对应齿数的牙盘与飞轮，调整好后轴张紧位置即可完成装配，链环的侧向宽度控制在常规自行车后叉的安装间隙范围内，不会与车架、后拨等周边部件发生运动干涉，运转过程中链节啮合顺畅无卡滞，可承受日常骑行过程中的常规载荷冲击，满足城市通勤、户外骑行等多场景下的自行车传动使用需求，同时链环的模块化链节设计也便于后期维护，出现单节磨损时只需更换对应损坏链节即可，无需更换整根链条，降低日常维护成本。
