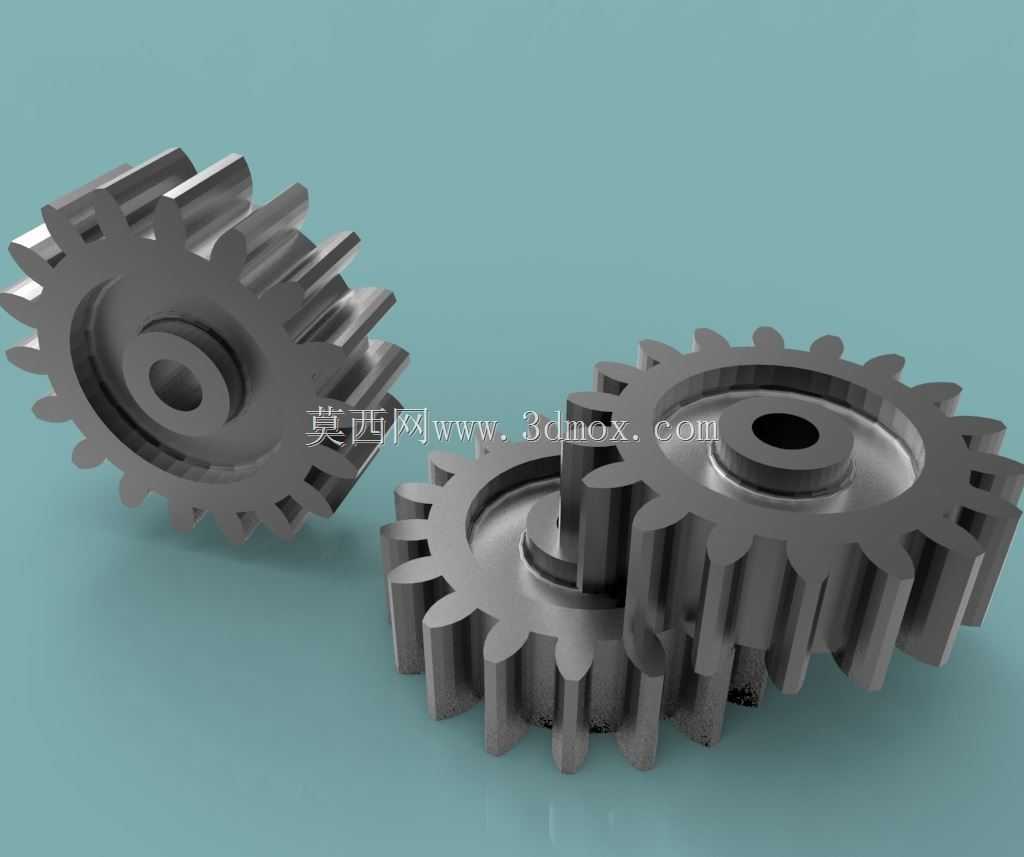

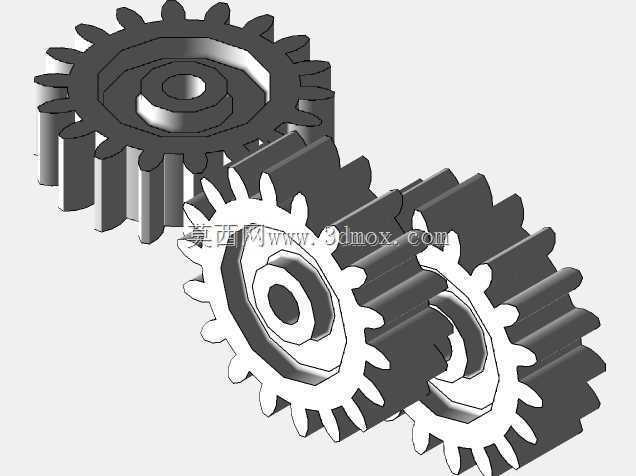

直齿圆柱啮合齿轮组三维结构设计

　　这套直齿圆柱齿轮组的建模，完全围绕常规动力传动场景的实际装配需求展开，没有做冗余的装饰性结构，所有齿形、轮毂、安装孔的参数都匹配通用机械传动的装配边界。从实际应用场景来看，这类齿轮组广泛覆盖轻工输送设备、小型机床进给机构、农用机械传动箱、普通工业减速机的低速级传动环节，核心作用是在平行轴之间传递恒定转速比的旋转动力，相比带传动、链传动，它的传动精度更高，瞬时传动比波动极小，适合对转速同步性有要求的动力传递工位。

　　设计过程中首先敲定的是安装边界约束：三个齿轮的中心距完全按照标准渐开线直齿圆柱齿轮的啮合中心距公式推导，保证啮合侧隙处于0.02-0.05mm的合理区间，既不会因为侧隙过小出现运转卡滞、齿面异常磨损，也不会因为侧隙过大导致传动回程超差、反向传动空程量超标。轮毂部分的台阶结构做了差异化设计，中间层叠的两个齿轮采用同轴叠装结构，轮毂凸台高度匹配常规传动箱内的轴套定位尺寸，装配时可以直接通过轴肩与轴套完成轴向固定，不需要额外加装调整垫片；两侧的外伸齿轮轮毂长度略长，预留了平键键槽的加工位置，键槽宽度匹配GB/T 1096规定的普通平键尺寸，保证扭矩传递过程中不会出现键连接松脱。

　　齿形部分采用标准渐开线齿廓，压力角取通用的20°，齿顶高系数1，顶隙系数0.25，完全符合通用直齿轮的加工参数要求，建模时齿根圆角做了R0.3-R0.5的过渡处理，避免齿根应力集中导致的轮齿断裂，这一点是很多新手建模容易忽略的细节——实际加工中齿根不可能存在尖锐直角，应力集中会让轮齿的疲劳寿命下降40%以上。齿轮端面的减重孔采用均匀分布的圆形通孔，孔位距离齿根圆的最小厚度大于3倍模数，保证轮体刚度满足额定扭矩传递要求，不会因为减重过度导致轮体变形、啮合精度下降。

　　从实际装配的角度考量，这套齿轮组的所有轴向尺寸都做了公差适配的建模预留，安装孔的直径公差带取H7，适配常用的k6公差级传动轴，装配时可以采用过渡配合加平键的连接方式，既保证同轴度精度，又方便后期维护拆卸。齿面的建模没有做刻意的纹理修饰，还原了实际机加工后的齿面状态，啮合接触区的位置经过模拟验证，处于齿面节线附近的合理区域，运转时的接触斑点长度不小于齿长的70%，高度不小于齿高的50%，符合通用齿轮传动的接触精度要求。

　　在传动特性上，这套齿轮组的传动比经过匹配，适合输入转速不高于1500rpm的工况，齿面接触强度和齿根弯曲强度都能满足中小功率传动的载荷要求，不需要做额外的齿面硬化处理就能应对常规载荷，如果用于重载场景，只需要在现有模型基础上调整齿面硬度参数、增加齿宽即可，核心的啮合参数不需要重新计算。建模时特意保留了齿轮的所有工艺特征，比如轮毂端面的倒角、安装孔的入口倒角，这些细节虽然不影响传动功能，但都是实际加工中必须存在的结构，没有这些倒角的话，装配时轴件插入会刮伤配合面，热处理时也容易在棱角位置出现应力裂纹。

　　很多做齿轮建模的从业者容易陷入只做齿形不考虑装配的误区，这套模型从一开始就把安装、加工、运维的全流程需求融入结构设计里，比如齿轮的最大外圆尺寸做了统一约束，适配常规传动箱的内部腔体空间，不会出现齿轮与箱体内壁干涉的问题；叠装齿轮的结合面做了平面度的建模约束，保证叠装后两个齿轮的端面跳动不超过0.02mm，避免高速运转时出现端面偏摆、轴向窜动。对于需要做传动模拟的从业者来说，这套模型的啮合约束可以直接添加旋转副与齿轮副，不需要额外调整齿面间隙就能完成运动仿真，模拟出来的传动转速误差小于0.1%，完全符合工程仿真的精度要求。
