汽车零部件装配用焊接扶手夹具结构

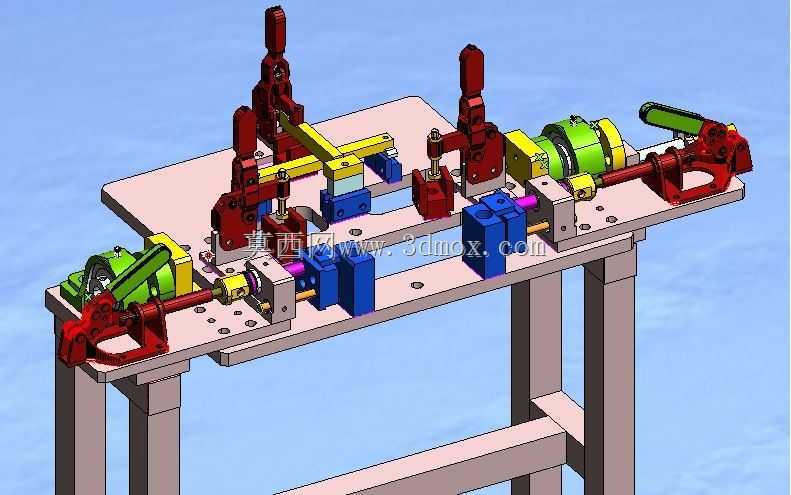

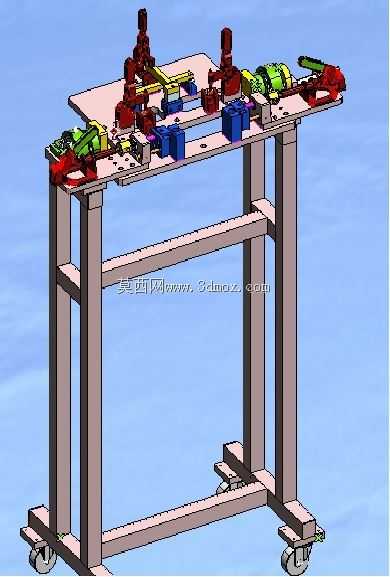

这款焊接扶手夹具主要应用于汽车整车及零部件制造环节的焊装工序，针对汽车扶手类结构件的焊接装配场景设计，是焊装生产线上保障工件组焊精度、提升焊接作业效率的核心工艺装备。在实际生产场景中，该夹具可直接部署于焊装工位的操作台上，适配手工焊接、机器人自动焊接等多种作业模式，能够完成扶手类工件各组成部件的精准定位与牢靠夹紧，避免焊接过程中工件出现移位、形变，有效保障焊后工件的尺寸精度与形位公差符合装配要求。从功能特性来看，夹具采用多工位复合夹紧布局，沿工作台面的长度方向对称布置多组快速夹紧单元，搭配不同规格的定位挡块与支撑座，可同时对扶手的金属框架、连接支架、安装支座等多个待焊部件进行独立定位，每个夹紧单元的压紧行程与压紧力均可根据工件的壁厚、材质进行适配调整，既能够保证足够的夹持力抵消焊接热变形带来的应力，又不会因压紧力过大造成薄壁工件的表面压伤或形变。夹具两端设置的卧式推拉夹紧机构，可对扶手的横向延伸部件进行轴向定位与顶紧，配合中部的竖向压紧单元，形成三维空间内的全约束定位，彻底消除工件在焊接过程中的六个自由度，保障组焊精度。在设计思路上，该夹具遵循模块化、快换化的工装设计原则，所有定位块、夹紧元件均采用可拆卸的螺栓连接结构安装在基础工作台板上，当需要适配同系列不同规格的扶手工件时，仅需更换对应位置的定位块、调整夹紧臂的安装位置即可快速完成夹具换型，无需重新制作整套夹具，大幅降低多品种小批量生产模式下的工装投入成本。工作台板采用加厚钢板加工而成，表面按照定位坐标预先加工有等间距的安装孔系，方便各功能元件的位置调整与固定，下方的支撑框架采用型钢焊接而成的方管结构，整体刚性充足，可承受焊接过程中的敲击、工装调整等外力作用不会出现形变，工作台的高度按照人体工程学设计，适配站立作业的操作高度，降低操作人员的长时间作业疲劳。从安装边界来看，整套夹具的工作台面尺寸适配常规焊装工位的占地要求，底部框架可直接通过膨胀螺栓固定在车间地面上，也可搭配脚轮做成移动式工位，适配柔性化生产线的工位调整需求，各夹紧机构的操作手柄均布置在工作台的外侧边缘，操作人员无需探身即可完成所有夹紧与松开操作，作业动线流畅无干涉，同时夹具上所有定位元件的位置均避让开焊缝位置，不会对焊枪的走枪路径造成遮挡，无论是手工焊的焊枪操作还是自动焊的机器人路径规划都预留了充足的作业空间，有效避免焊接过程中焊枪与夹具发生碰撞。
