多工位转盘式电线对齐检测工装结构

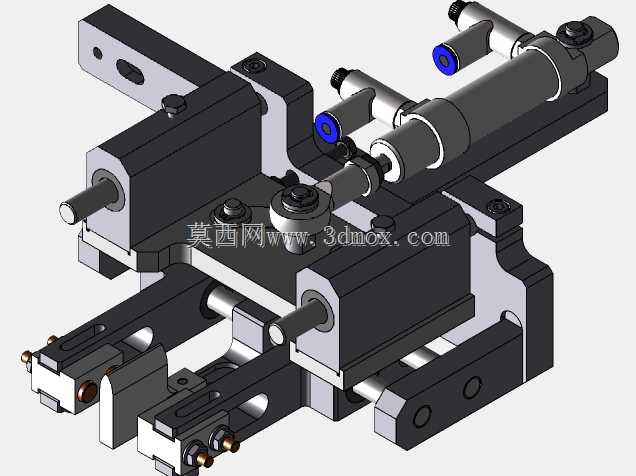

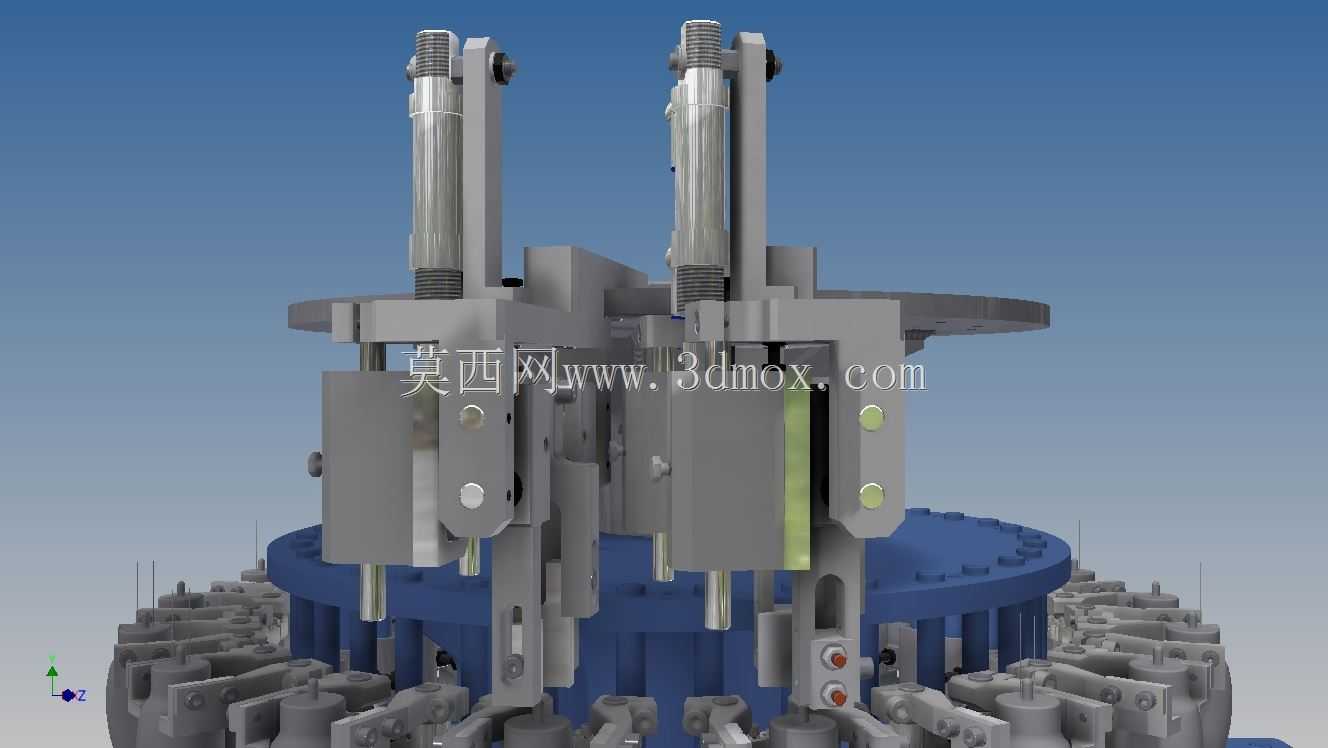

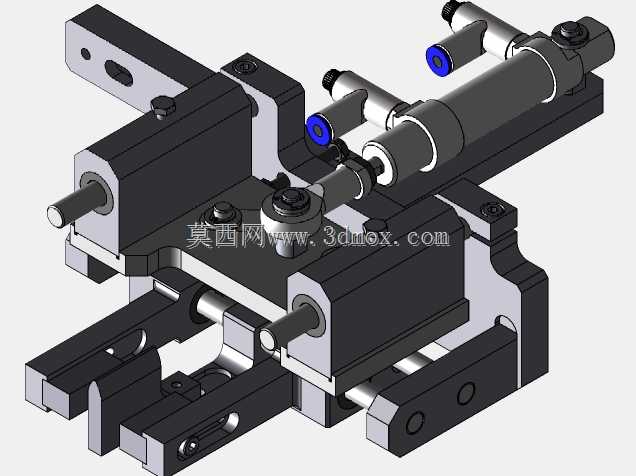

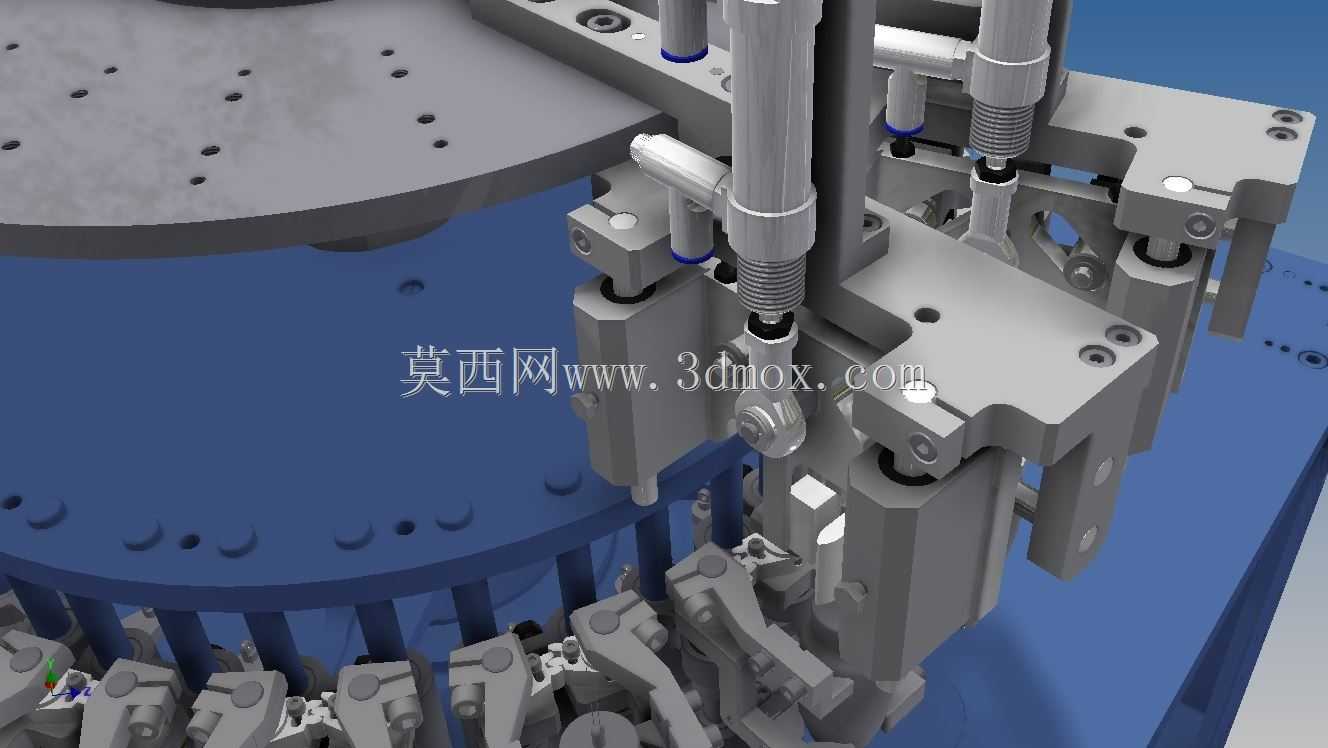

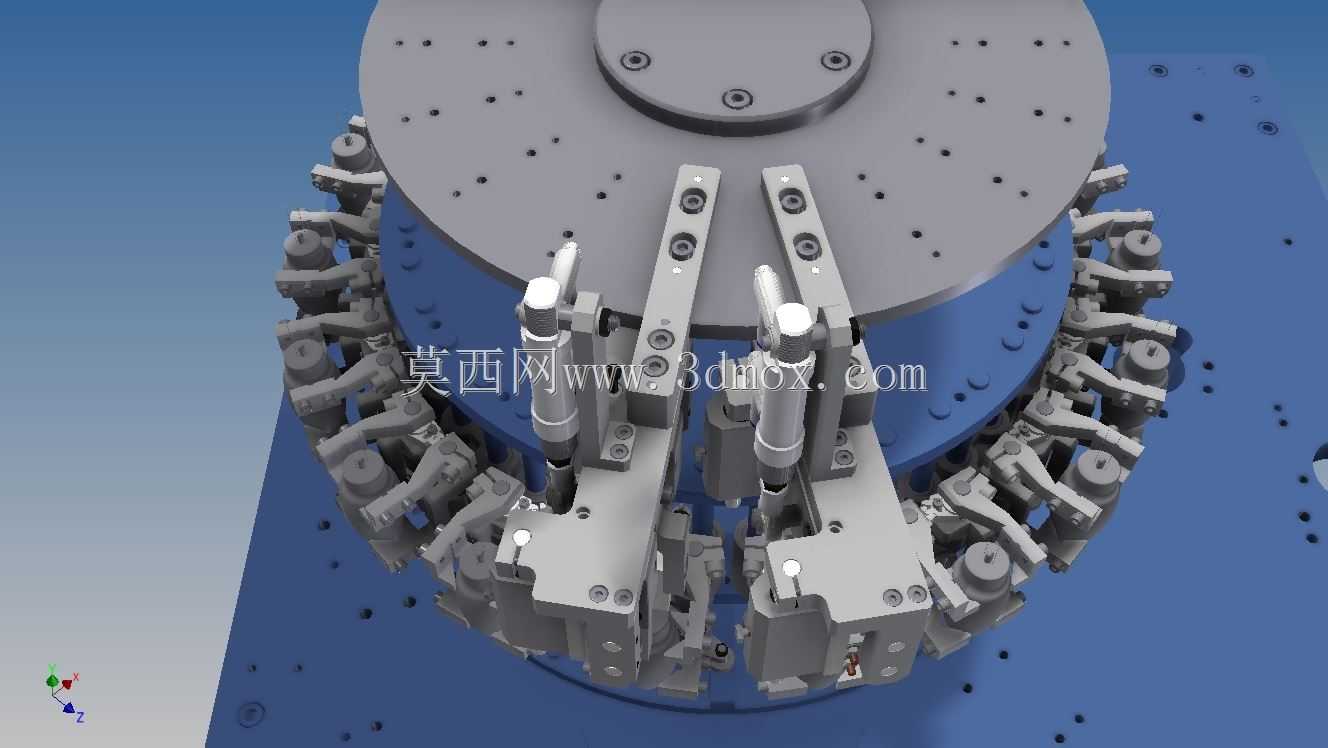

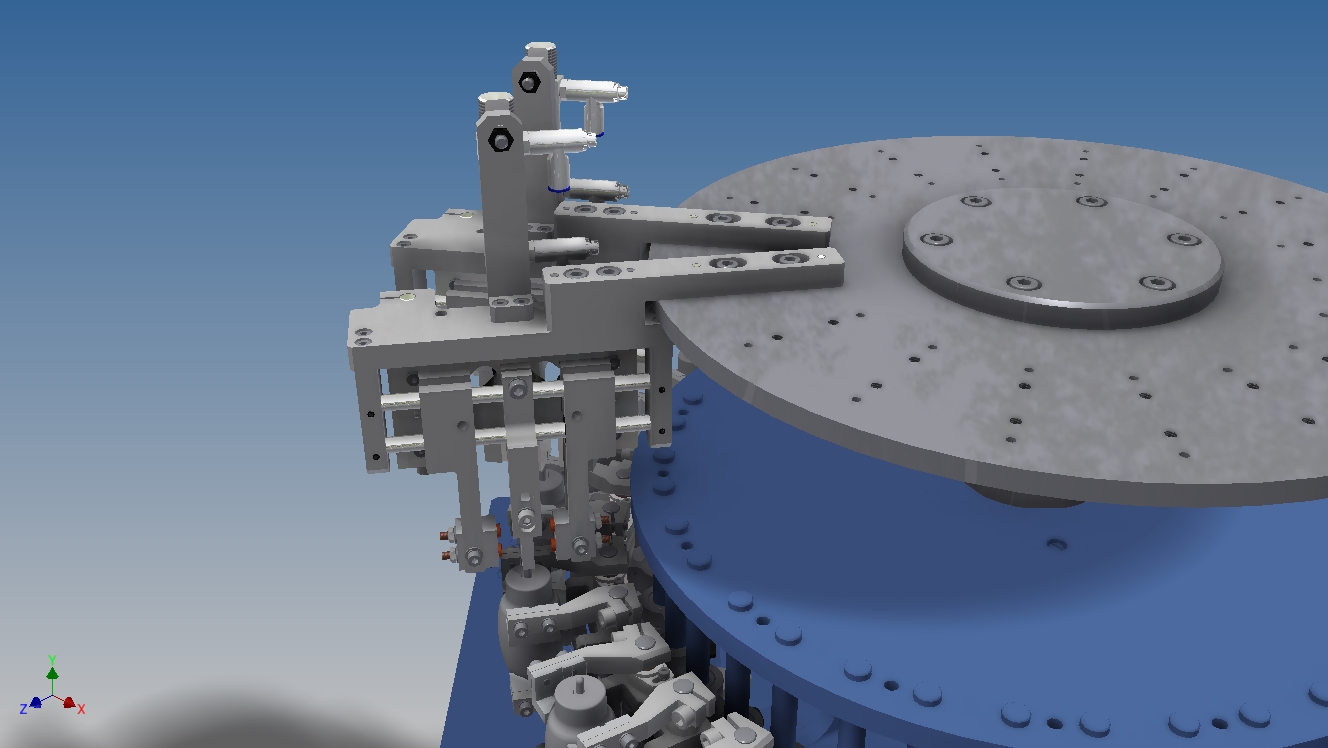

该结构主要应用于线束加工生产环节的电线预处理工序，适配中小型线束的批量生产场景，可对接前端裁线剥线工位与后续端子压接、线束组装工位，解决传统人工对齐电线效率低、对位偏差大、一致性差的痛点，在消费电子线束、汽车低压线束、家电内部连接线的生产场景中均可适配使用。设备核心用途是完成多根电线的端部对齐、位置校准与导通前的预定位，为后续的电性测试、端子压装工序提供精准的位置基准，避免因电线错位导致的压接偏位、测试探针接触不良等不良品问题。从功能特性来看，该结构采用多工位转盘作为载具承载基础，转盘盘面均匀分布多组定位孔位，可同时装载多组待处理电线，配合侧边的多轴对位模组完成逐工位的对齐作业；对位模组采用多层滑台叠层设计，可实现X、Y、Z三个方向的微调，适配不同线径、不同根数的电线对齐需求，夹线端采用弹性夹头结构，夹持电线时不会损伤线芯与外层绝缘皮，对齐精度可控制在0.1mm范围内，满足高精度线束加工的对位要求。设计思路上采用模块化拆分逻辑，将转盘驱动单元、对位执行单元、夹持定位单元做独立模块化设计，各单元通过标准连接件组装，后期维护更换部件时无需拆解整体结构，可快速完成易损件替换；转盘下方采用凸轮分割器作为驱动核心，保证工位转动的定位精度与停顿稳定性，侧边的对位模组采用线性导轨作为导向部件，移动过程顺滑无卡滞，重复定位精度稳定。外形尺寸方面，整体结构采用紧凑型布局，核心作业区域的转盘直径适配常规中小型线束的长度需求，整体安装边界可适配标准流水线的工位安装尺寸，底部预留标准安装孔位，可直接固定在流水线工作台面，无需额外定制安装基座；各运动部件的活动范围均做了限位设计，避免作业过程中部件超出安全边界与周边设备产生干涉，同时预留了传感器安装位，可后期加装位置检测传感器，实现对齐状态的自动判定，对接自动化生产线的信号交互需求。
