VMC加工中心用叉形件铣钻工装夹具

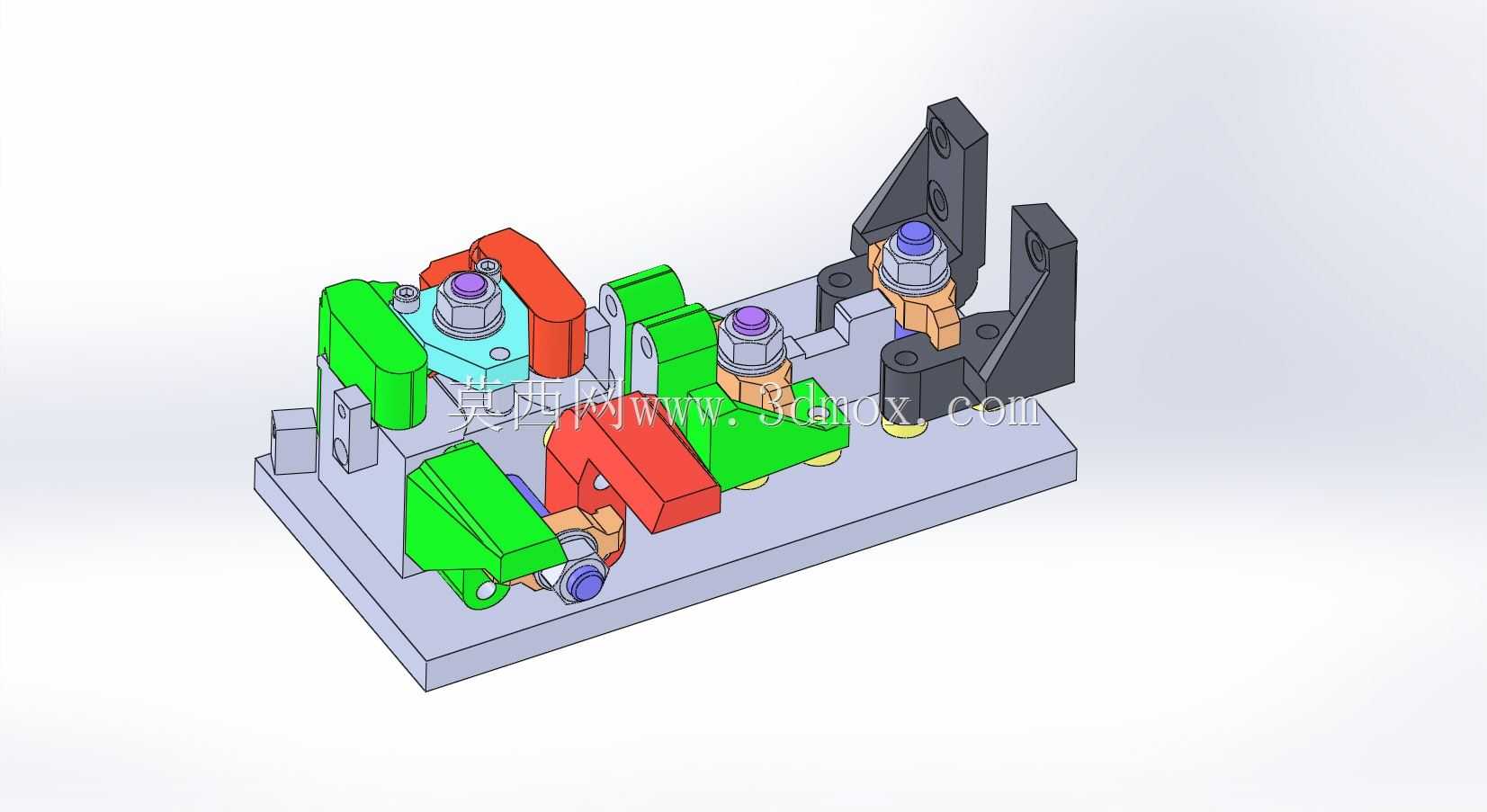

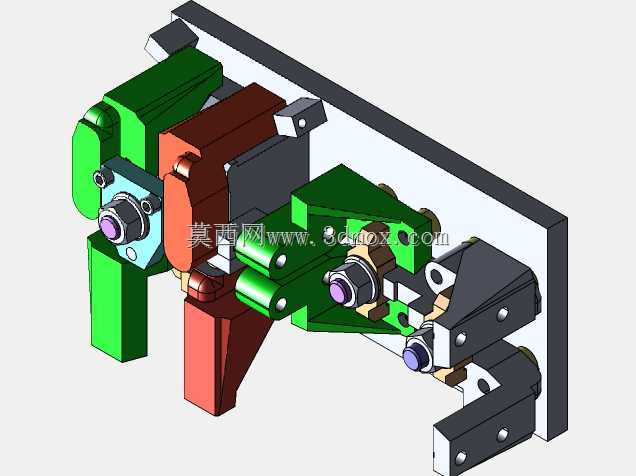

该款夹具是专为立式加工中心铣钻工序设计的叉形件专用工装，主要应用于中小批量叉形类结构零件的铣削、钻削加工场景，适配常规VMC系列立式加工中心的工作台安装规格，可直接通过底板预设的T型槽螺栓孔完成与机床工作台的固定，无需额外制作过渡连接垫板。在实际生产场景中，这类叉形件多为传动连接、支撑定位类的结构零件，加工过程中需要同时保证叉臂端面、安装孔位的位置精度与形位公差，传统通用夹具装夹时需要多次找正，不仅装夹效率低，还容易因定位基准偏移导致加工尺寸超差，该款专用夹具正是针对这一痛点完成的定向设计。夹具整体采用底板集成式布局，所有定位、夹紧元件均集成在一块平整的钢制基础底板上，底板的平面度经过精加工处理，可保证安装后整体基准与机床工作台平面保持平行，安装边界可适配多数行程在800mm以上的立式加工中心，不会出现超出行程范围无法加工的问题。设计过程中采用了一面两销的核心定位逻辑，针对叉形件的主体基准面设置了刚性支撑块，同时配合两个定位销限制工件的六个自由度，保证每次装夹的定位基准统一，重复定位精度可控制在0.02mm以内，完全满足铣钻工序的公差要求。夹紧单元采用了模块化的组合设计，针对叉形件的两个叉臂位置分别设置了转角式压板夹紧结构，压板的压合位置避开了所有需要加工的端面与孔位，不会出现加工干涉问题，同时在工件的薄壁支撑位置设置了辅助支撑柱，避免铣削过程中因切削力导致工件变形，提升加工过程的稳定性。夹具上还设置了可调式的定位挡块，可适配一定尺寸范围内的同类型叉形件加工，无需更换整套夹具即可完成相近规格零件的装夹，提升了工装的通用适配性。整体结构排布紧凑，夹紧操作的手柄位置均设置在夹具外侧，操作人员无需探身到加工区域内部即可完成装夹锁紧操作，可有效降低装夹的辅助时间，提升单工序的加工效率。夹具的所有夹紧元件均采用标准化的紧固件连接，易损件可直接替换标准件，后期维护成本较低，适合机械加工车间的批量生产场景使用。
